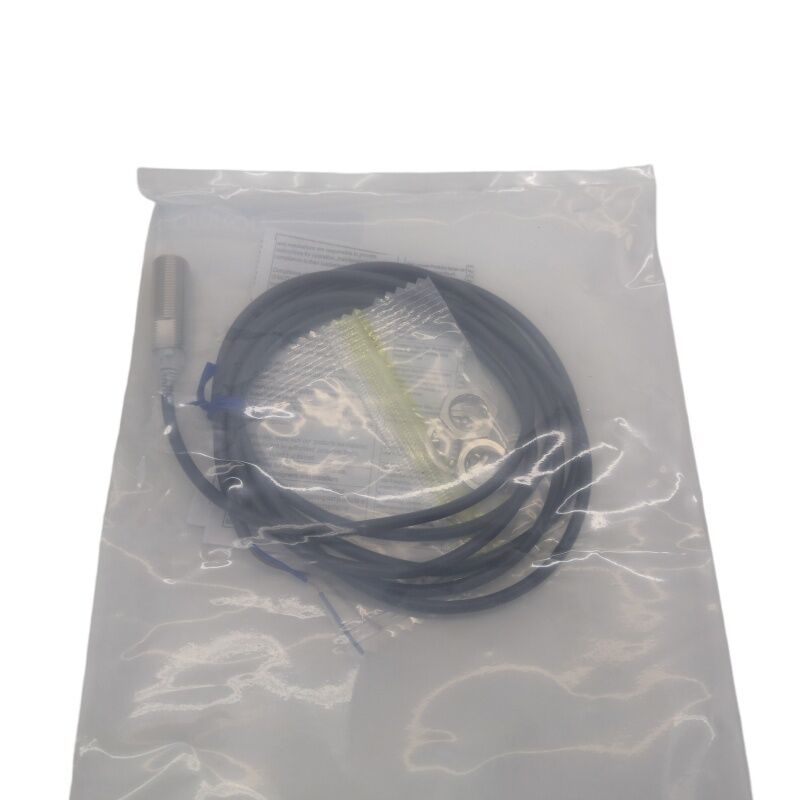

ओमरॉन E2E-X3D1-N M12 शील्डेड इंडक्टिव प्रॉक्सिमिटी सेंसर
M12 शील्डेड इंडक्टिव प्रॉक्सिमिटी सेंसर, 3 मिमी सेंसिंग दूरी, डीसी 2-वायर, सामान्य रूप से खुला, IP67 रेटेड
ब्रांड: ओमरॉन
श्रृंखला: E2E
भाग संख्या: E2E-X3D1-N (इसे E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M के रूप में भी खोजा गया है)
प्रकार: इंडक्टिव प्रॉक्सिमिटी सेंसर - शील्डेड, फ्लश-माउंटेबल, M12 सिलिंड्रिकल
उपलब्धता: स्टॉक में - तेज़ विश्वव्यापी शिपिंग
कॉम्पैक्ट बॉडी। हर जगह सिद्ध।
M12 बैरल औद्योगिक सेंसिंग में सबसे आम थ्रेड आकार है, जो तंग जगहों में फिट बैठता है और मानक थ्रू-होल में थ्रेड करता है। ओमरॉन E2E-X3D1-N M12 फॉर्म में ओमरॉन का मानक शील्डेड इंडक्टिव प्रॉक्सिमिटी सेंसर है, जिसमें 3 मिमी रेटेड सेंसिंग दूरी, डीसी 2-वायर आउटपुट और सामान्य रूप से खुला स्विचिंग है। यह बिना संपर्क के लौह धातु के लक्ष्यों का पता लगाता है, कोई घिसाव नहीं होता है, और तेल की धुंध, शीतलक, कंपन और वॉशडाउन सहित पर्यावरणीय परिस्थितियों को संभालता है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
विनिर्देश |
| श्रृंखला |
E2E |
| आवास आकार |
M12 सिलिंड्रिकल, थ्रेडेड |
| सेंसिंग दूरी (रेटेड) |
3 मिमी |
| सेटिंग दूरी |
0 से 4.8 मिमी |
| शील्डिंग |
शील्डेड (फ्लश-माउंटेबल) |
| लक्ष्य सामग्री |
लौह धातु |
| आउटपुट प्रकार |
डीसी 2-वायर, पोलरिटी प्रकार |
| ऑपरेशन मोड |
NO (सामान्य रूप से खुला) |
| आपूर्ति वोल्टेज |
10 से 30V डीसी (नाममात्र: 12 से 24V डीसी) |
| वर्तमान खपत |
13 एमए अधिकतम। |
| स्विचिंग क्षमता |
3 से 100 एमए |
| प्रतिक्रिया आवृत्ति |
1,000 हर्ट्ज अधिकतम। |
| अवशिष्ट वोल्टेज |
3V अधिकतम। (100 एमए लोड पर) |
| लीकेज करंट |
0.8 एमए अधिकतम। |
| ऑपरेटिंग तापमान |
−25°C से +70°C |
| सुरक्षा की डिग्री |
IEC 60529: IP67 / तेल-सबूत |
| आवास सामग्री |
निकेल-प्लेटेड पीतल |
| प्रमाणन |
सीई (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| केबल लंबाई विकल्प |
2M / 5M / 10M (प्री-वायर्ड) |
शील्डेड डिज़ाइन के लाभ
शील्डेड निर्माण विद्युत चुम्बकीय सेंसिंग फ़ील्ड को सेंसर फेस के माध्यम से आगे की ओर केंद्रित करता है बजाय पार्श्व रूप से विकिरण करने के। यह धातु के ब्रैकेट, प्लेट या मशीन फ्रेम में फ्लश माउंटिंग की अनुमति देता है, जिसमें आसपास की धातु सेंसिंग फ़ील्ड को बाधित नहीं करती है या गलत पहचान का कारण नहीं बनती है।
डीसी 2-वायर वायरिंग
2-वायर डिज़ाइन केवल दो कंडक्टरों पर लोड के साथ श्रृंखला में आउटपुट सिग्नल चलाता है, जिससे वायरिंग सरल हो जाती है और केबल का बल्क कम हो जाता है। मुख्य पैरामीटर:
- स्विचिंग क्षमता: 3 से 100 एमए
- लीकेज करंट: 0.8 एमए अधिकतम।
पर्यावरणीय स्थायित्व
- IP67 रेटेड - धूलरोधी और अस्थायी विसर्जन का सामना कर सकता है
- कटिंग ऑयल के संपर्क के प्रतिरोधी तेल-सबूत निर्माण
- कंपन प्रतिरोध के लिए ठोस पॉटेड आंतरिक सर्किट्री
- ऑपरेटिंग रेंज: −25°C से +70°C
- संक्षारण प्रतिरोध के लिए निकेल-प्लेटेड पीतल बैरल
डुअल एलईडी संकेतक
- लाल एलईडी - आउटपुट सक्रिय होने पर इंगित करता है (लक्ष्य का पता चला)
- हरा एलईडी - सेटअप के दौरान उचित शक्ति और सेंसिंग रेंज इंगित करता है
सामान्य अनुप्रयोग
- सीएनसी और मशीन टूल पार्ट-प्रेजेंट कन्फर्मेशन
- कन्वेयर और सामग्री हैंडलिंग स्थिति का पता लगाना
- रोबोटिक सेल एंड-ऑफ-आर्म टूलिंग सेंसर
- ऑटोमोटिव असेंबली घटक सत्यापन
- पैकेजिंग उपकरण धातु का पता लगाना
संबंधित मॉडल
| मॉडल |
मुख्य अंतर |
| E2E-X3D1-N (यह आइटम) |
प्री-वायर्ड, मानक पीवीसी तेल-प्रतिरोधी केबल, NO |
| E2E-X3D2-N |
समान विनिर्देश, NC (सामान्य रूप से बंद) आउटपुट |
| E2E-X3D1-M1G |
M12 कनेक्टर (IEC पिन व्यवस्था), NO |
| E2E-X3D1-US |
उत्तरी अमेरिकी अनुप्रयोगों के लिए यूएल-मान्यता प्राप्त संस्करण |
| E2E-X3D1-U |
पॉलीयुरेथेन केबल के साथ प्री-वायर्ड (प्रबलित, तेल-प्रतिरोधी) |
| E2E-X8MD1 |
M12 बॉडी, अनशील्डेड, 8 मिमी सेंसिंग दूरी |
अक्सर पूछे जाने वाले प्रश्न
क्या E2E-X3D1-N को धातु ब्रैकेट में फ्लश लगाया जा सकता है?
हाँ - शील्डेड डिज़ाइन धातु में फ्लश माउंटिंग को सक्षम बनाता है। विद्युत चुम्बकीय क्षेत्र आगे की ओर केंद्रित होता है, इसलिए आसपास की धातु हस्तक्षेप नहीं करती है। कई सेंसर के लिए, हस्तक्षेप को रोकने के लिए अगल-बगल 30 मिमी या आमने-सामने 20 मिमी की न्यूनतम दूरी बनाए रखें।
न्यूनतम लोड करंट आवश्यकता क्या है, और क्या यह मेरे पीएलसी इनपुट के साथ काम करेगा?
सेंसर को न्यूनतम लोड करंट 3mA की आवश्यकता होती है। अधिकांश मानक पीएलसी असतत इनपुट कार्ड 5mA से 10mA खींचते हैं और बिना किसी समस्या के काम करते हैं। सेंसर बंद होने पर 0.8mA तक लीकेज करंट पास करता है, जो आमतौर पर आधुनिक औद्योगिक पीएलसी हार्डवेयर के साथ संगत होता है।
E2E-X3D1-N और E2E-X3D1-U के बीच क्या अंतर है?
दोनों समान सेंसिंग विनिर्देश साझा करते हैं। E2E-X3D1-N तेल-प्रतिरोधी पीवीसी केबल का उपयोग करता है, जबकि E2E-X3D1-U पॉलीयुरेथेन (PUR) केबल का उपयोग करता है जो बार-बार फ्लेक्सिंग, आक्रामक रसायनों या घर्षण के जोखिम वाले अनुप्रयोगों के लिए यांत्रिक रूप से प्रबलित होता है।
मैं E2E-X3D1-N पर सेंसिंग दूरी कैसे समायोजित करूं?
इस सेंसर में 3 मिमी सेंसिंग दूरी के लिए कारखाने में सेट की गई निश्चित संवेदनशीलता है। सेंसर फेस और लक्ष्य के बीच भौतिक अंतर को समायोजित करके प्रभावी दूरी को 0 और 4.8 मिमी के बीच भिन्न किया जा सकता है, लेकिन आंतरिक गेन उपयोगकर्ता-समायोज्य नहीं है।
E2E-X3D1-N को बंद या प्रतिस्थापित के रूप में सूचीबद्ध किया गया है - क्या मुझे उपलब्धता के बारे में चिंता करनी चाहिए?
ओमरॉन ने अक्टूबर 2022 में डीसी 2-वायर E2E मॉडल को E2E NEXT श्रृंखला में एकीकृत किया। हालांकि, E2E-X3D1-N दुनिया भर में व्यापक रूप से स्टॉक में बना हुआ है और मौजूदा प्रतिष्ठानों के लिए प्रतिस्थापन भाग के रूप में व्यापक रूप से उपयोग किया जाता है।
