| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | MR-PWCNS2-6M |

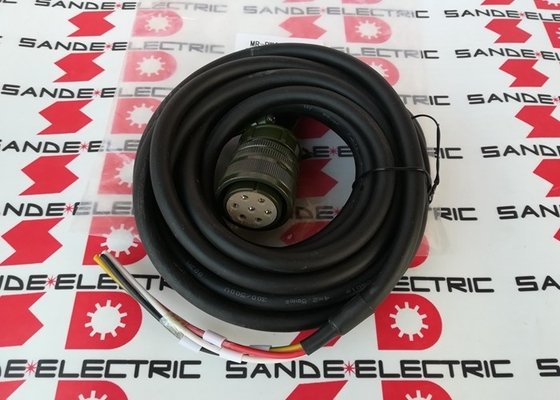

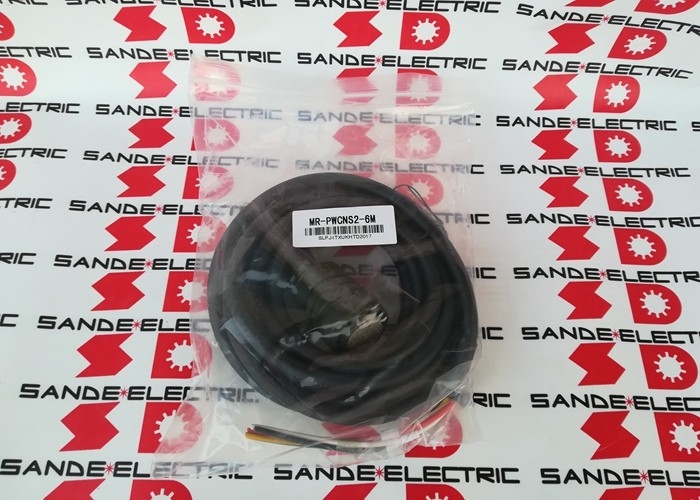

The MR-PWCNS2-6M is a 6-metre servo motor power cable with factory-fitted connector set — providing the pre-terminated power connection between the Mitsubishi MELSERVO MR-J3 or MR-J4 servo amplifier and mid-range HC, एचए, और एचजी सीरीज सर्वो मोटर्स।7-पिन कनेक्टर मोटर के ब्रेक या थर्मल सेंसर सर्किट के लिए तीन चरण मोटर आपूर्ति कंडक्टर और सुरक्षात्मक पृथ्वी प्लस अतिरिक्त संपर्कों को समायोजित करता है.
IP67 protection at the motor connector ensures reliable power connection in the coolant and chip-contaminated environment of CNC machine tool motor locations — the sealed connector prevents moisture ingress into the motor power terminals regardless of machine coolant conditions.
| पैरामीटर | मूल्य |
|---|---|
| पिन | 7 |
| आईपी रेटिंग | IP67 |
| लम्बाई | 6 मीटर |
| केबल का प्रकार | सीधा (कनेक्टर शरीर केबल अक्ष के साथ संरेखित) |
| संगत | HC-LP, HC-RP, HC-UP, HA-LP, HG-RR, HG-UR |
| अनुपालन | EN, RoHS |
| एम्पलीफायर | एमआर-जे3, एमआर-जे4 |
MR-PWCNS2-6M के 7-पिन प्रारूप में सभी मोटर शक्ति और सहायक सर्किट शामिल हैंः
तीन चरण की शक्ति (यू/वी/डब्ल्यू):तीन संपर्क, सर्वो एम्पलीफायर आउटपुट से मोटर स्टेटर वाइंडिंग्स में परिवर्तनीय आवृत्ति वाले तीन चरणों की शक्ति प्रदान करते हैं।
सुरक्षात्मक पृथ्वी (पीई):एक संपर्क मोटर फ्रेम सुरक्षा ग्राउंड प्रदान करता है जो केबल के माध्यम से मोटर आवास को ड्राइव कैबिनेट ग्राउंड बस से जोड़ता है।
ब्रेक या सहायक संपर्कःThe remaining pins carry the electromagnetic holding brake supply (for motors with integrated brakes) or motor thermal sensor signals — the additional motor-side circuits that the servo amplifier monitors for motor protection and brake control.
The 7-pin format is defined by Mitsubishi for the HC-LP/RP/UP and HA-LP motor class — a different connector size and pin count from the smaller HC/HF class motors (4-pin) and larger motors (higher pin count or different connector type).
सीएनसी मशीन उपकरण की धुरी ड्राइवःमशीनिंग केंद्रों, टर्निंग केंद्रों और पीसने वाली मशीनों पर फ़ीड एक्सिस सर्वो मोटर MR-PWCNS2-6M पावर केबल के माध्यम से MR-J3 एम्पलीफायरों से जुड़े HC/HA श्रृंखला के मोटर।
औद्योगिक रोबोट:एमआर-जे3 सर्वो एम्पलीफायरों का उपयोग करने वाले बहु-अक्ष औद्योगिक रोबोटों में संयुक्त ड्राइव सर्वो मोटर्स ️ आईपी 67 कनेक्टर रोबोट संयुक्त वातावरण की स्थिति का सामना करता है।
सर्वो-नियंत्रित सामग्री हैंडलिंग:कन्वेयर इंडेक्सिंग, पिक-एंड-प्लेस सिस्टम और स्वचालित गाइडेड वाहन जो सटीक गति नियंत्रण के लिए एचसी/एचए सर्वो मोटर का उपयोग करते हैं।
अर्धचालक विनिर्माण उपकरण:वेफर हैंडलिंग सिस्टम और निरीक्षण उपकरण पर परिशुद्धता सर्वो धुरी HC-UP अल्ट्रा-लो-इनेर्सी मोटर और MR-J3 एम्पलीफायर।
Q1: MR-PWCNS2 और अन्य MR-PWCNS वेरिएंट (MR-PWCNS1, 3, 4, 5) में क्या अंतर है?
एमआर-पीडब्ल्यूसीएनएस श्रृंखला विभिन्न मोटर धारा वर्गों के लिए विभिन्न कनेक्टर आकार और पिन की संख्या का उपयोग करती है। एमआर-पीडब्ल्यूसीएनएस 1 एचसी-एलपी 52 / 102 / 152 और एचसी-आरपी 103 / 152 / 153 / 203 (निम्न धारा) के लिए है।MR-PWCNS2 HC-LP202/302 को कवर करता है, एचसी-आरपी353/503, एचसी-यूपी202/352/502, एचए-एलपी502 (मध्यम श्रेणी) एमआर-पीडब्ल्यूसीएनएस3/4/5 तेजी से उच्च धारा वाले मोटर्स की सेवा करते हैं।हमेशा विशिष्ट मोटर के सर्वो एम्पलीफायर केबल गाइड से सही कनेक्टर संस्करण की पुष्टि.
Q2: MR-PWCNS2-6M पर सीधा प्रकार (कोने के विपरीत) कनेक्टर क्या है?
सीधा कनेक्टर निकाय केबल अक्ष के साथ संरेखित होता है, केबल सीधे कनेक्टर आवास के पीछे से निकलता है। कोण (एल प्रकार) कनेक्टर में केबल निकाय कनेक्टर निकाय के लिए 90 डिग्री पर होता है।अधिकांश सर्वो मोटर प्रतिष्ठानों के लिए सीधा प्रकार मानक है; एल-प्रकार का प्रयोग तब किया जाता है जब मोटर कनेक्टर के पीछे स्थापित करने की जगह सीमित हो।पुष्टि करें कि MR-PWCNS2-6M निर्दिष्ट करने से पहले मोटर के पावर कनेक्टर के पीछे उपलब्ध स्थान एक सीधी प्रकार के केबल आउटपुट को स्वीकार करता है.
Q3: क्या MR-PWCNS2-6M MR-J4 सर्वो एम्पलीफायर के साथ-साथ MR-J3 के साथ भी काम करता है?
हाँ ∙ मित्सुबिशी इलेक्ट्रिक ने MR-J4 सीरीज के एम्पलीफायरों के लिए MR-PWCNS2 संगतता को HG-RR और HG-UR सीरीज के सर्वो मोटर्स (मूल MR-J3 संगत HC/HA सीरीज के साथ) के साथ निर्दिष्ट किया है।MR-J4 सर्वो एम्पलीफायर मैनुअल से पुष्टि करें कि MR-PWCNS2 विशिष्ट मोटर मॉडल के लिए निर्दिष्ट मोटर पावर केबल है.
Q4: क्या MR-PWCNS2-6M विभिन्न लंबाई में उपलब्ध है?
हाँ ️ MR-PWCNS2 केबल कई मानक लंबाई में उपलब्ध हैः कॉम्पैक्ट मशीन लेआउट के लिए छोटे विकल्प,और अधिक लंबाई (15 मीटर और अन्य) बड़ी मशीनों के लिए जहां मोटर servo एम्पलीफायर कैबिनेट से महत्वपूर्ण दूरी पर स्थित है"-6M" प्रत्यय 6 मीटर के संस्करण की पहचान करता है।
