| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX5002-2CF02-1AF0 |

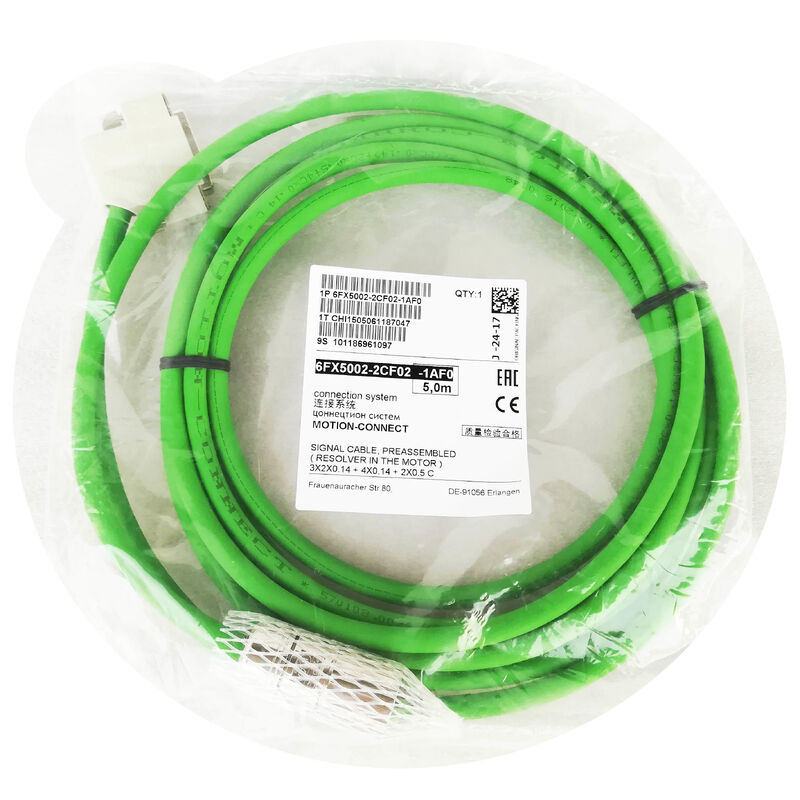

6FX5002-2CF02-1AF0 एक पूर्वनिर्मित (PREFAB),Siemens की 6FX5002 MOTION-CONNECT रेंज से आश्रित सिग्नल केबल ️ गति नियंत्रण ड्राइव अनुप्रयोगों के लिए एक मानक (STD) आश्रित सिग्नल केबल के रूप में वर्गीकृत5 मीटर की लंबाई (1AF0 प्रत्यय) में सर्वो ड्राइव मॉड्यूल से मोटर तक मध्यम दूरी के केबल होते हैं।
सीमेंस के केबल ऑर्डर प्रणाली के भीतर,नाम MC/HP - CABLES GMC GMC के लिए मोशन कंट्रोल / हाई परफॉरमेंस केबल्स के हिस्से के रूप में यह पहचानता है (सामान्य मोशन कंट्रोल) SINAMICS S120 की सेवा करने वाले उत्पाद परिवार, S110, और SIMOTICS सर्वो मोटर्स के साथ संबंधित ड्राइव सिस्टम।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6FX5002-2CF02-1AF0 |
| प्रकार | सिग्नल केबल (पूर्वनिर्मित) |
| लम्बाई | 5 मीटर |
| निर्माण | पूर्वनिर्मित, ढाला हुआ, मानक |
| केबल समूह | एमसी/एचपी केबल जीएमसी |
| आवेदन | मोशन कंट्रोल ड्राइव |
| श्रृंखला | 6FX5002 MOTION-CONNECT |
"PREFAB" पुष्टि करता है कि 6FX5002-2CF02-1AF0 दोनों छोरों पर पहले से लगाए गए कनेक्टरों के साथ पूरी तरह से पूर्व-संयोजित आता हैः
निरंतर गुणवत्ता:कारखाने में लगाए गए कनेक्टरों को नियंत्रित परिस्थितियों में इकट्ठा और परीक्षण किया जाता है, जिससे फील्ड कनेक्टर असेंबली की भिन्नता समाप्त हो जाती है, जहां गलत क्रिमिंग, अपर्याप्त स्कैनिंग समाप्ति,या गलत मार्ग के कंडक्टर सिग्नल प्रदर्शन को खराब कर सकते हैं.
तत्काल स्थापना:मशीन पर कनेक्टर की असेंबली के लिए कोई उपकरण आवश्यक नहीं है। केबल मशीन कमीशन समय और रखरखाव डाउनटाइम को कम करने के लिए प्लग करने के लिए तैयार आता है।
वारंटी के अनुरूप संयोजनःSINAMICS drive system commissioning in warranty configurations typically specifies the use of Siemens MOTION-CONNECT pre-assembled cables — ensuring the drive-motor cable interface meets Siemens' electromagnetic compatibility (EMC) specifications.
SINAMICS सर्वो ड्राइव सिस्टम:Motor encoder feedback cabling for SINAMICS S120 and S110 drive systems connecting to SIMOTICS servo motors — the primary drive platform for Siemens motion control in machine tools and industrial automation.
SINUMERIK सीएनसी मशीन टूल्सःसीएनसी मशीनिंग केंद्रों, टर्निंग केंद्रों, पीसने की मशीनों और सीमेंस सीएनसी और ड्राइव सिस्टम का उपयोग करने वाले बहु-अक्ष मशीनिंग उपकरणों के लिए सिग्नल केबल।
मशीन टूल्स स्पिंडल और एक्सिस ड्राइव:मुख्य धुरी एन्कोडर फीडबैक और धुरी सर्वो एन्कोडर फीडबैक दोनों मशीनिंग केंद्रों और टर्निंग केंद्रों के लिए।
पैकेजिंग और कन्वर्टिंग मशीनें:SINAMICS वेब हैंडलिंग, लेबल आवेदन, तह, भरने और सील मशीनों के लिए सर्वो ड्राइव सिस्टम।
इंट्रालॉजिस्टिक्स और सामग्री हैंडलिंग:SINAMICS-नियंत्रित कन्वेयर सिस्टम, सॉर्टिंग उपकरण और स्वचालित भंडारण प्रणालियों के लिए सर्वो एन्कोडर फीडबैक केबलों की आवश्यकता होती है।
मुद्रण और कागज प्रसंस्करण:सर्वो-नियंत्रित प्रिंटिंग प्रेस अक्ष ड्राइव, पेपर रोल हैंडलिंग और वेब तनाव नियंत्रण प्रणाली।
प्रश्न 1: 6FX5002-2CF02 किस एन्कोडर प्रकार से जुड़ा हुआ है?
6FX5002-2 सिग्नल केबल रेंज के भीतर CF02 पदनाम एक विशिष्ट एन्कोडर कनेक्टर प्रकार से मेल खाता है जो मोटर में रिज़ॉल्वर (AH20) या SIMOTICS मोटर्स पर इसी तरह के फीडबैक सिस्टम के लिए है। Confirm the exact encoder interface from the Siemens MOTION-CONNECT cable configuration tool or cable selection table in the SINAMICS S120 commissioning manual — the full 6FX5002-2CF02 specification identifies the connector pin assignment and compatible encoder/motor types.
Q2: 6FX5002-2CF02-1AF0 और 6FX5002-2CF02-1AG0 के बीच संबंध क्या है?
एकमात्र अंतर केबल की लंबाई है 1AF0 = 5m; 1AG0 = 7m. अन्य सभी निर्माण विवरण (कनेक्टर प्रकार, कंडक्टर विन्यास, परिरक्षण, बाहरी आवरण) समान हैं।ड्राइव से मोटर के लिए वास्तविक केबल रन दूरी के आधार पर सही लंबाई प्रत्यय का चयन करें, उचित रूटिंग भत्ता जोड़ना।
Q3: क्या 6FX5002-2CF02-1AF0 SINAMICS S120 वारंटी प्रतिष्ठानों में उपयोग के लिए योग्य है?
Siemens MOTION-CONNECT केबल SINAMICS S120 ड्राइव-मोटर कनेक्शन के लिए निर्दिष्ट केबल प्रणाली हैं। Using 6FX5002 MOTION-CONNECT pre-fabricated cables ensures EMC compliance with the SINAMICS S120 system's certified installation — which requires correctly shielded and terminated cables to meet CE marking requirements for machinery. विशिष्ट केबल और ड्राइव संयोजन के लिए SINAMICS S120 हार्डवेयर स्थापना मैनुअल से पुष्टि करें.
प्रश्न 4: क्या 6FX5002-2CF02-1AF0 को बढ़ाया जा सकता है यदि 5 मीटर अपर्याप्त है?
सिग्नल पथ में अतिरिक्त केबल लंबाई जोड़कर पूर्वनिर्मित सिग्नल केबलों का सीधा विस्तार करने की सिफारिश नहीं की जाती है ️ यह अतिरिक्त कनेक्टर और केबल जोड़ों को पेश करता है जो प्रतिबाधा को बढ़ाते हैं,शोर पिकअप बिंदुओं जोड़ने, और एन्कोडर संकेत पथों में चरण शिफ्ट शुरू कर सकते हैं। यदि एक लंबी केबल की आवश्यकता है, तो अगली उपलब्ध लंबाई (6FX5002-2CF02-1AG0 = 7m,या लंबी लंबाई के वेरिएंट) एक पूर्ण केबल के रूप में, 5 मीटर केबल को पूरी तरह से बदल देता है।
