| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX5002-2CG00-1AG0 |

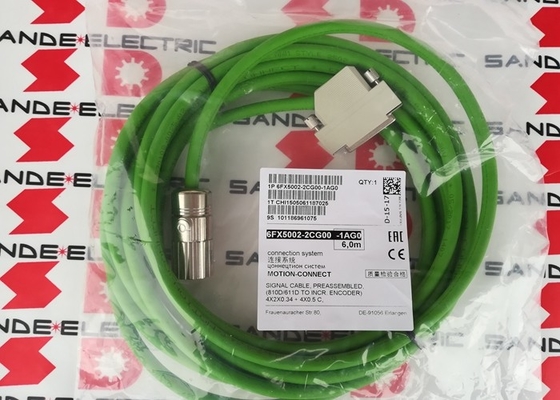

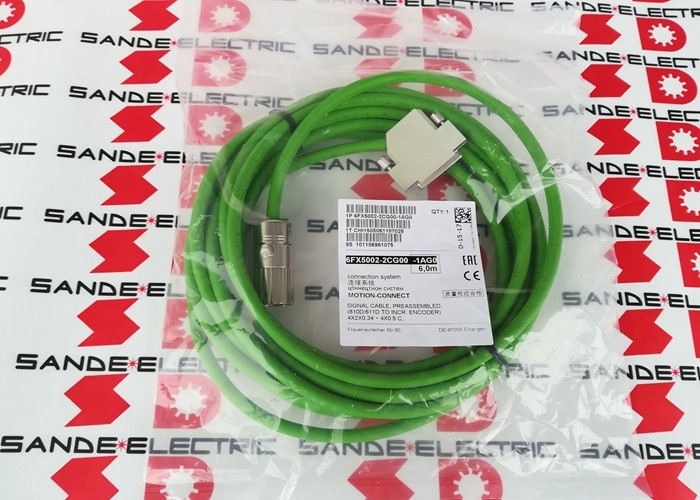

6FX5002-2CG00-1AG0 एक SINUMERIK 810D सीएनसी नियंत्रक या SIMODRIVE 611D सर्वो ड्राइव से एनकोडर (फीडबैक) सर्किट को सर्वो मोटर के वृद्धिशील एनकोडर से जोड़ने के लिए सीमेंस की पूर्व-इकट्ठी सिग्नल केबल है। 7 मीटर पर, यह ड्राइव कैबिनेट और मोटर इंस्टॉलेशन स्थिति के बीच मध्यम केबल रन दूरी का कार्य करता है।
एनकोडर सिग्नल केबल वृद्धिशील एनकोडर फीडबैक डेटा ले जाता है जिसका उपयोग ड्राइव मोटर गति और रोटर स्थिति निर्धारित करने के लिए करता है - निरंतर, वास्तविक समय फीडबैक जो बंद-लूप सर्वो नियंत्रण को सक्षम बनाता है। इस केबल में सिग्नल अखंडता महत्वपूर्ण है: एनकोडर सर्किट में शोर युग्मन, प्रतिबाधा बेमेल, या संपर्क प्रतिरोध सीधे सर्वो सिस्टम सटीकता को कम कर देता है और ड्राइव दोष का कारण बन सकता है।
| पैरामीटर | कीमत |
|---|---|
| लंबाई | 7मी |
| कंडक्टर | 4×2×0.34मिमी² + 4×0.5मिमी² |
| बहरी घेरा | 9.3 मिमी |
| डिज़ाइन | देसीना |
| शृंखला | मोशन-कनेक्ट 500 |
| मानक | यूएल/सीएसए |
| आवेदन | वृद्धिशील एनकोडर के लिए 810डी/611डी |
4×2×0.34mm² + 4×0.5mm² कंडक्टर कॉन्फ़िगरेशन को वृद्धिशील एनकोडर कनेक्शन में विशिष्ट सिग्नल प्रकारों के लिए इंजीनियर किया गया है:
0.34 मिमी² पर 4 मुड़े हुए जोड़े:प्राथमिक एनकोडर सिग्नल कंडक्टर - ए, ए*, बी, बी* अंतर सिग्नल जोड़े (ए और ए-बार, बी और बी-बार) ले जाते हैं। मुड़ जोड़ी का निर्माण सामान्य-मोड शोर को रद्द करता है, सर्वो ड्राइव के पास विद्युत शोर वाले वातावरण में एनकोडर सिग्नल अखंडता को बनाए रखता है।
0.5 मिमी² पर 4 व्यक्तिगत कंडक्टर:एनकोडर बिजली आपूर्ति, संदर्भ (जेड) पल्स और केबल शील्ड कनेक्शन के लिए सहायक कंडक्टर - मुख्य वृद्धिशील सिग्नल जोड़े से परे सहायक कार्य।
कुल मिलाकर ढाल:DESINA केबल निर्माण में एक समग्र स्क्रीन शामिल है - एनकोडर सिग्नल कंडक्टरों से प्रेरित शोर को दूर करने के लिए ड्राइव के अंत में ग्राउंडेड।
SINUMERIK 810D सीएनसी मशीन टूल्स:810D/611D ड्राइव प्लेटफॉर्म का उपयोग करके मशीनिंग केंद्र, टर्निंग सेंटर और पीसने वाली मशीनें - यह केबल प्रत्येक मोटर के वृद्धिशील एनकोडर को उसके 611D ड्राइव मॉड्यूल से जोड़ती है।
सिमोड्राइव 611डी सर्वो संस्थापन:वृद्धिशील एनकोडर मोटर्स का उपयोग करके कोई भी 611D-सुसज्जित मशीन टूल इंस्टॉलेशन जिसके लिए ड्राइव और मोटर के बीच CG00-प्रकार एनकोडर केबल की आवश्यकता होती है।
मशीन रेट्रोफ़िट:पुराने मशीन टूल्स को रेट्रोफिट या रखरखाव किया जा रहा है - 6FX5002-2CG00-1AG0 फील्ड असेंबली के बिना ड्राइव सिस्टम की मरम्मत के लिए सही प्री-असेंबल केबल प्रदान करता है।
Q1: एनकोडर सिग्नल केबल में 6FX5002-2CG00 और 6FX5002-2CA12 के बीच क्या अंतर है?
6FX5002-2CG00 CG00 कनेक्टर इंटरफ़ेस का उपयोग करके वृद्धिशील एनकोडर वाले 810D/611D ड्राइव सिस्टम के लिए है। 6FX5002-2CA12 भिन्न कनेक्टर कॉन्फ़िगरेशन वाले HTL और TTL एनकोडर प्रकारों के लिए है। दोनों में वृद्धिशील एनकोडर फीडबैक होता है लेकिन विभिन्न एनकोडर कनेक्टर शैलियों और ड्राइव इंटरफ़ेस प्रकारों के लिए। एनकोडर केबल प्रकार का चयन करने से पहले SINUMERIK या SIMODRIVE सिस्टम दस्तावेज़ से विशिष्ट एनकोडर प्रकार और ड्राइव कनेक्टर की पुष्टि करें।
Q2: SINUMERIK 810D सिस्टम में वृद्धिशील एनकोडर सिग्नल के लिए अधिकतम केबल लंबाई क्या है?
अधिकतम एनकोडर केबल की लंबाई ड्राइव सिस्टम और एनकोडर प्रकार पर निर्भर करती है। 811डी/611डी दस्तावेज सिग्नल अखंडता सुनिश्चित करने के लिए अधिकतम केबल लंबाई निर्दिष्ट करता है - आमतौर पर मानक वृद्धिशील एनकोडर के लिए 25-50 मीटर की सीमा में, एनकोडर सिग्नल आवृत्ति और केबल कैपेसिटेंस पर निर्भर करता है। 6FX5002-2CG00-1AG0 की 7 मीटर लंबाई सामान्य अधिकतम केबल लंबाई सीमा के भीतर है। लंबे समय तक चलने के लिए, SIMODRIVE 611D तकनीकी मैनुअल से अधिकतम लंबाई की पुष्टि करें।
Q3: क्या 6FX5002-2CG00-1AG0 उत्तरी अमेरिकी प्रतिष्ठानों के लिए UL/CSA आवश्यकताओं का अनुपालन करता है?
हां - केबल विनिर्देश में यूएल/सीएसए पदनाम यूएल (अंडरराइटर्स लेबोरेटरीज) और सीएसए (कैनेडियन स्टैंडर्ड एसोसिएशन) मानकों के अनुपालन की पुष्टि करता है। एनईसी और सीएसए विद्युत कोड आवश्यकताओं के तहत उत्तरी अमेरिकी सुविधाओं में स्थापित मशीन टूल्स और औद्योगिक स्वचालन उपकरण के लिए यह अनुपालन आवश्यक है। UL/CSA अनुपालन प्रमाणित निरीक्षकों द्वारा SINAMICS/SINUMERIK मशीन स्थापनाओं के अनुमोदन को सरल बनाता है।
Q4: क्या 6FX5002-2CG00-1AG0 का उपयोग निरंतर केबल ट्रैक (ड्रैग चेन) अनुप्रयोगों में किया जा सकता है?
6FX5002-2CG00 मोशन-कनेक्ट 500 बेसिक लाइन केबल को स्थिर या धीरे-धीरे चलने वाले इंस्टॉलेशन के लिए डिज़ाइन किया गया है, न कि निरंतर केबल ट्रैक फ्लेक्सिंग के लिए। एनकोडर फीडबैक केबल के साथ निरंतर केबल ट्रैक उपयोग की आवश्यकता वाले अनुप्रयोगों के लिए, विशिष्ट केबल ट्रैक एप्लिकेशन द्वारा आवश्यक फ्लेक्स चक्रों की संख्या के लिए रेटेड मोशन-कनेक्ट 800 डायनेमिक लाइन समकक्ष का उपयोग करें।
