| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX5002-5DS11-1AF0 |

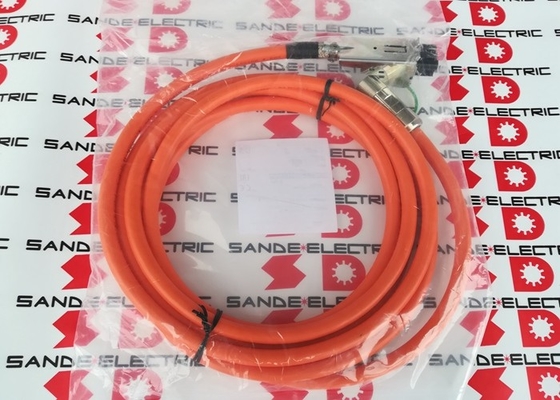

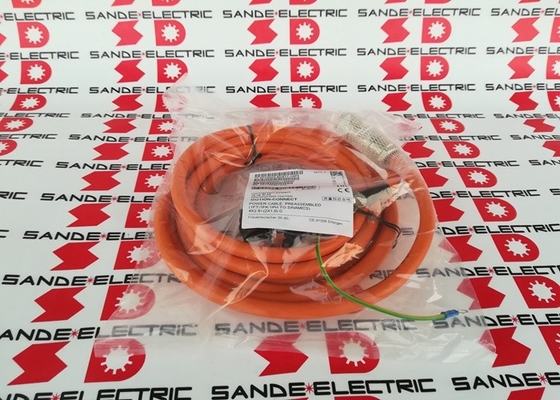

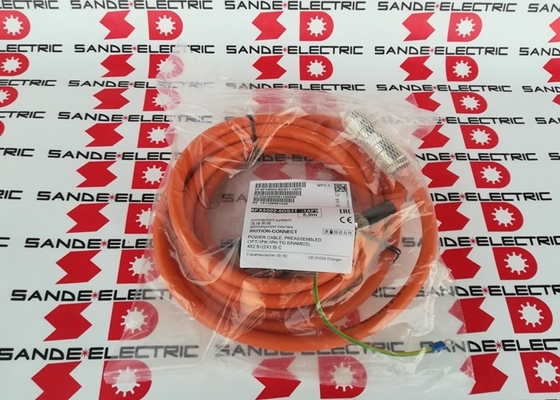

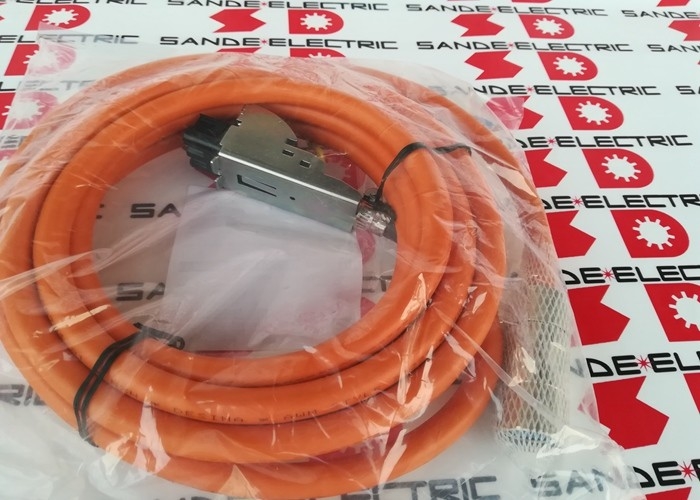

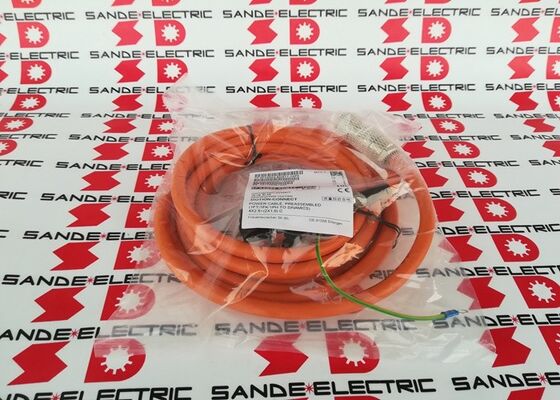

6FX5002-5DS11-1AF0 सीमेंस के मोशन-कनेक्ट प्री-असेंबल केबल रेंज का हिस्सा है - सिनामिक्स सर्वो ड्राइव सिस्टम के लिए फैक्ट्री-टर्मिनेटेड मोटर पावर केबल। यह वैरिएंट बेसिक लाइन पावर केबल है: स्थिर और धीरे-धीरे चलने वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां केबल निरंतर फ्लेक्स साइक्लिंग से नहीं गुजरती है।
फ़ैक्टरी में प्री-असेंबली ऑन-साइट कनेक्टर समाप्ति कार्य को समाप्त कर देती है - दोनों सिरे सही ढंग से फिट होते हैं, परीक्षण किए जाते हैं, और इंस्टॉलेशन के लिए तैयार होते हैं। DESINA (ऑटोमेशन के लिए विकेंद्रीकृत इंस्टालेशन) डिज़ाइन DESINA इंटरफ़ेस का उपयोग करने वाले सीमेंस सर्वो मोटर्स और ड्राइव की श्रृंखला में मानकीकृत यांत्रिक और विद्युत अनुकूलता सुनिश्चित करता है।
| पैरामीटर | कीमत |
|---|---|
| लंबाई | 5मी |
| कंडक्टर | 4×2.5मिमी² |
| बहरी घेरा | 13.1 मिमी |
| कनेक्टर (मोटर साइड) | सीधा M40 |
| कनेक्टर (ड्राइव साइड) | प्लग-इन कनेक्टर |
| बाहरी आवरण | प्रतिरोधी पीवीसी |
| डिज़ाइन | देसीना |
| शृंखला | मोशन-कनेक्ट बेसिक लाइन |
6FX5002-5DS11-1AF0 एक प्रतिरोधी पीवीसी बाहरी मेंटल का उपयोग करता है - केबल डक्ट, ट्रंकिंग, या नियंत्रण कैबिनेट में निश्चित स्थापना में केबल रूटिंग के लिए बेसिक लाइन विनिर्देश:
स्थैतिक स्थापना:केबल को ड्राइव कैबिनेट से मोटर तक पहुंचाया गया, स्थापना के बाद कोई हलचल नहीं हुई - निश्चित मशीन स्थिति, बेसफ्रेम-माउंटेड मोटर और स्थिर ड्राइव व्यवस्था।
धीरे-धीरे चलने वाले अनुप्रयोग:ऐसे अनुप्रयोग जहां केबल को कभी-कभी पुन: व्यवस्थित किया जाता है - जैसे कि रखरखाव या मशीन पुन: कॉन्फ़िगरेशन के दौरान - लेकिन संचालन में निरंतर फ्लेक्स चक्र से नहीं गुजरता है। निरंतर केबल ट्रैक मूवमेंट के लिए डिज़ाइन की गई लचीली "डायनेमिक लाइन" केबलों से अलग।
प्रतिरोधी पीवीसी मेंटल:बाहरी आवरण मशीन उपकरण और औद्योगिक स्वचालन वातावरण में आने वाले तेल, शीतलक और यांत्रिक घर्षण का प्रतिरोध करता है - उत्पादन फर्श की कठोर परिवेश स्थितियों में सेवा जीवन का विस्तार करता है।
सिनामिक्स ड्राइव सिस्टम:सिनामिक्स एस110, एस120, और संबंधित ड्राइव परिवार मोटर पावर कनेक्शन सर्वो एम्पलीफायर से सिमोटिक्स मोटर तक।
सीएनसी मशीन टूल सर्वो अक्ष:SINUMERIK-नियंत्रित मशीनिंग केंद्रों, टर्निंग केंद्रों और पीसने वाली मशीनों में मुख्य स्पिंडल और एक्सिस सर्वो मोटर पावर केबलिंग।
औद्योगिक स्वचालन स्थिति:पोजिशनिंग सिस्टम, हैंडलिंग उपकरण और स्वचालित असेंबली मशीनों के लिए सर्वो ड्राइव मोटर पावर केबलिंग।
पैकेजिंग मशीनरी:पैकेजिंग, फिलिंग और लेबलिंग मशीन सर्वो ड्राइव सिस्टम में सर्वो मोटर पावर कनेक्शन।
Q1: मोशन-कनेक्ट बेसिक लाइन और डायनेमिक लाइन केबल के बीच क्या अंतर है?
बेसिक लाइन केबल (6FX5002-5DS11-1AF0 सहित) एक प्रतिरोधी पीवीसी बाहरी मेंटल का उपयोग करते हैं जो स्थिर या धीरे-धीरे चलने वाले इंस्टॉलेशन के लिए उपयुक्त है - केबल ट्रंकिंग या कभी-कभी रिपोजिशनिंग में निश्चित रूटिंग। डायनेमिक लाइन केबल निरंतर केबल ट्रैक (ड्रैग चेन) फ्लेक्सिंग के लिए रेटेड एक विशेष लचीले बाहरी मेंटल (आमतौर पर पीयूआर-आधारित) का उपयोग करते हैं - सैकड़ों हजारों मोड़ चक्र। स्थिर संस्थापनों के लिए बेसिक लाइन का चयन करें; लगातार गतिशील केबल अनुप्रयोगों के लिए डायनामिक लाइन।
Q2: 6FX5002-5DS11-1AF0 किस मोटर और ड्राइव के साथ संगत है?
M40 कनेक्टर के साथ 6FX5002-5DS11 केबल प्रकार M40 DESINA पावर कनेक्टर इंटरफ़ेस का उपयोग करके SIMOTICS सर्वो मोटर्स से कनेक्ट होता है। विशिष्ट मोटर प्रकार (1FT7, 1FK7, या अन्य श्रृंखला) और सिनामिक्स ड्राइव संयोजन के लिए सीमेंस मोशन-कनेक्ट केबल कैटलॉग से संगतता की पुष्टि करें - ड्राइव-साइड कनेक्टर विशिष्ट सिनामिक्स पावर मॉड्यूल आउटपुट प्रारूप से मेल खाता है।
Q3: क्या 6FX5002-5DS11-1AF0 का उपयोग केबल ट्रैक (ड्रैग चेन) में किया जा सकता है?
नहीं - 6FX5002-5DS11 बेसिक लाइन विनिर्देश केवल स्थिर और धीरे-धीरे चलने वाले अनुप्रयोगों के लिए है। केबल ट्रैक उपयोग के लिए, डायनेमिक लाइन विनिर्देश (निरंतर फ्लेक्स साइक्लिंग के लिए रेटेड) वाली एक केबल की आवश्यकता होती है। लगातार चलते केबल ट्रैक में बेसिक लाइन केबल का उपयोग करने से थकान के कारण समय से पहले केबल खराब हो जाएगी।
Q4: सर्वो मोटर केबल के लिए DESINA मानक क्या है?
DESINA (ऑटोमेशन के लिए विकेन्द्रीकृत इंस्टालेशन) सर्वो ड्राइव केबल इंटरफेस के लिए एक सीमेंस के नेतृत्व वाली मानकीकरण पहल है - जो ड्राइव और मोटर पीढ़ियों के बीच विनिमेयता को सक्षम करने के लिए मानकीकृत कनेक्टर आकार, पिन असाइनमेंट और केबल निर्माण को परिभाषित करती है। सभी सीमेंस मोशन-कनेक्ट केबल DESINA का अनुपालन करते हैं, यह सुनिश्चित करते हुए कि मोटर और ड्राइव केबल इंटरफेस उत्पाद पीढ़ियों में यांत्रिक और विद्युत रूप से सुसंगत हैं।
