| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X3D1-M1CJ |

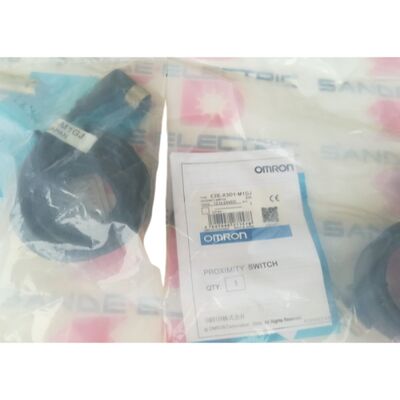

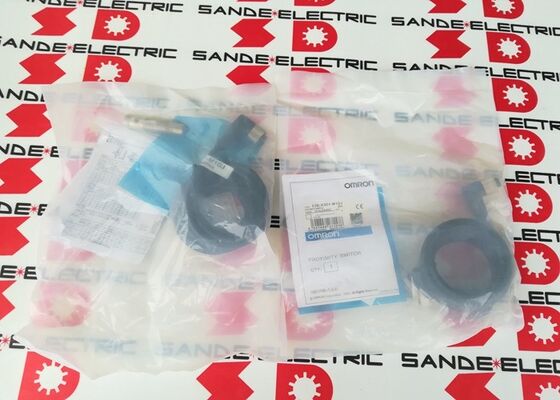

यह Omron E2E-X3D1-M1CJ E2E सीरीज़ M12 शील्डेड प्रॉक्सिमिटी सेंसर का एक पैनल-माउंट वेरिएंट है — यह वही सेंसिंग एलिमेंट है जो स्टैंडर्ड E2E-X3D1 M12 सेंसर का है, लेकिन इसे मशीन फ्रेम या ब्रैकेट के बजाय कंट्रोल पैनल या उपकरण के दरवाजे में इंस्टॉलेशन के लिए कॉन्फ़िगर किया गया है।
जहां स्टैंडर्ड M12 सेंसर सीधे डिटेक्शन पॉइंट पर मशीन स्ट्रक्चर में थ्रेड किया जाता है, वहीं पैनल माउंट संस्करण को पैनल कटआउट में माउंट करने और M12 A-कोडेड कनेक्टर के माध्यम से फील्ड केबलिंग से कनेक्ट करने के लिए डिज़ाइन किया गया है, जिसमें सेंसर का फेस पैनल के माध्यम से पता लगाने के लिए या पैनल ओपनिंग पर स्थित होता है।
M12 A-कोडेड कनेक्टर विशिष्ट इलेक्ट्रिकल इंटरफ़ेस है। A-कोडिंग फैक्ट्री ऑटोमेशन में DC सेंसर और एक्चुएटर्स के लिए उपयोग की जाने वाली स्टैंडर्ड M12 की कॉन्फ़िगरेशन है — 4-पिन M12 A-कोडेड कनेक्टर Omron के E2E कनेक्टर-टाइप सेंसर पर प्रमुख इंटरफ़ेस हैं और यूरोपीय और वैश्विक मशीन ऑटोमेशन वायरिंग में उपयोग किए जाने वाले M12 A-कोडेड फील्ड केबल और टी-कनेक्टर की विशाल श्रृंखला के साथ संगत हैं।
A-कोड अलाइनमेंट B-कोडेड कनेक्टर (प्रोफिबस/फील्डबस के लिए प्रयुक्त) या D-कोडेड कनेक्टर (ईथरनेट) के साथ आकस्मिक युग्मन को रोकता है, जिससे फील्ड वायरिंग त्रुटियों का एक सामान्य स्रोत समाप्त हो जाता है।
DC 2-वायर NO आउटपुट सभी E2E DC 2-वायर मॉडल में पाई जाने वाली समान इंस्टॉलेशन सरलता प्रदान करता है: दो तार सप्लाई और सिग्नल दोनों ले जाते हैं, जो लोड के साथ सप्लाई पॉजिटिव और कॉमन के बीच श्रृंखला में जुड़ते हैं।
पैनल माउंट हाउसिंग और M12 कनेक्टर के साथ, E2E-X3D1-M1CJ को पैनल में स्थापित किया जा सकता है, सामने से फील्ड केबलिंग से जोड़ा जा सकता है, और मशीन के फिक्स्ड वायरिंग हार्नेस को परेशान किए बिना बदला जा सकता है।
| पैरामीटर | मान |
|---|---|
| सेंसिंग दूरी | 3 मिमी (±10%) |
| सेटिंग दूरी | 0–2.4 मिमी |
| स्टैंडर्ड टारगेट | लोहा 12 × 12 × 1 मिमी |
| हाउसिंग | M12 × 1 मिमी, शील्डेड |
| आउटपुट | DC 2-वायर, NO |
| सप्लाई वोल्टेज | 12–24V DC |
| ऑपरेटिंग रेंज | 10–30V DC |
| स्विचिंग क्षमता | 3–100 एमए |
| लीकेज करंट | 0.8 एमए अधिकतम |
| रिस्पांस फ्रीक्वेंसी | 1 kHz |
| कनेक्शन | M12 A-कोडेड कनेक्टर |
| माउंटिंग | पैनल माउंट |
| IP रेटिंग | IP67 |
पैनल माउंट इंडक्टिव सेंसर मशीन-माउंटेड पोजीशन सेंसर की तुलना में एक अलग इंस्टॉलेशन फ़ंक्शन प्रदान करते हैं। किसी चलती मशीन एक्सिस या वर्क फिक्स्चर पर टारगेट का पता लगाने के बजाय, ऑटोमेशन उपकरण में पैनल माउंट सेंसर पैनल फेस के माध्यम से क्लोज रेंज पर घटकों का पता लगाते हैं — पैनल ओपनिंग के माध्यम से देखे जाने वाले फिक्स्चर में छोटे घटक की उपस्थिति, पैनल-माउंटेड डिस्पेंसिंग मैकेनिज्म पर लेबल की उपस्थिति, या कॉम्पैक्ट इनलाइन डिवाइस असेंबली में टारगेट प्रॉक्सिमिटी।
पैनल माउंट हाउसिंग फॉर्मेट सेंसर को पैनल फ्रंट से इंस्टॉल और ओरिएंट करने की अनुमति देता है — माउंटिंग हार्डवेयर पैनल कटआउट में सेंसर बॉडी को सुरक्षित करता है, और M12 कनेक्टर पैनल सतह पर एक परिभाषित, सुलभ स्थान पर फील्ड केबल कनेक्शन प्रदान करता है।
मशीन बिल्डरों और सिस्टम इंटीग्रेटर्स के लिए जो मानकीकृत पैनल लेआउट वाले उपकरण डिजाइन करते हैं, पैनल माउंट सेंसर फॉर्मेट एक परिभाषित माउंटिंग होल साइज और कनेक्टर लोकेशन के साथ पैनल इंजीनियरिंग में साफ-सुथरा एकीकृत होता है, जो कई यूनिटों में सुसंगत होता है।
M12 A-कोडेड कनेक्टर पर DC 2-वायर सर्किट इंटरफ़ेस को दो कार्यात्मक तारों तक कम कर देता है — स्टैंडर्ड A-कोडेड 4-पिन असाइनमेंट में पिन 1 (ब्राउन) = +V सप्लाई ( +12–24V DC से कनेक्ट करें) और आउटपुट/लोड (पिन 4, नीला)। 2-वायर कॉन्फ़िगरेशन में 4-पिन M12 कनेक्टर के पिन 2 और 3 का उपयोग नहीं किया जाता है और वे सेंसर पर खुले रहते हैं।
M12 A-कोडेड कनेक्टर स्टैंडर्ड का मतलब है कि केबल असेंबली साइड को स्टैंडर्ड M12 A-कोडेड कॉर्डसेट के दर्जनों वैश्विक निर्माताओं में से किसी से भी सोर्स किया जाता है — स्ट्रेट और राइट-एंगल बॉडी स्टाइल, पीवीसी और पीयूआर जैकेट सामग्री, शील्डेड और अनशील्डेड वेरिएंट, 0.5 मीटर से 15 मीटर तक की लंबाई में।
यह मानकीकरण सिंगल-सोर्स केबल निर्भरता को समाप्त करता है और कई मशीनों में कई E2E सेंसर बनाए रखने वाली सुविधाओं में स्पेयर पार्ट्स प्रबंधन को सरल बनाता है।
शील्डेड E2E-X3D1-M1CJ की 3mm सेंसिंग दूरी स्टैंडर्ड 12 × 12 × 1 मिमी आयरन टेस्ट टारगेट के लिए रेटेड है — क्लोज रेंज पर एक परिभाषित सेंसिंग ज़ोन के साथ छोटे धातु घटकों का पता लगाने के लिए उपयुक्त।
शील्डेड कंस्ट्रक्शन फील्ड को अक्षीय रूप से केंद्रित करता है, जिसका अर्थ है कि सेंसिंग ज़ोन अच्छी तरह से परिभाषित और अनुमानित है — आसन्न धातु पैनल, माउंटिंग हार्डवेयर, और पड़ोसी घटकों का स्विचिंग पॉइंट पर न्यूनतम प्रभाव पड़ता है जब इंस्टॉलेशन स्टैंडर्ड फ्लश-माउंटिंग क्लीयरेंस के साथ किया जाता है।
0–2.4 मिमी सेटिंग दूरी (3 मिमी नॉमिनल का 80%) स्थिर डिटेक्शन ज़ोन है जो तापमान और वोल्टेज भिन्नता को ध्यान में रखता है।
पैनल माउंट अनुप्रयोगों के लिए जहां टारगेट को एक निश्चित, नियंत्रित गैप पर प्रस्तुत किया जाता है, 1–2 मिमी के भीतर सेटिंग सेंसर आबादी और टारगेट दोनों में उत्पादन भिन्नता पर अधिकतम संभव डिटेक्शन मार्जिन और उच्चतम विश्वसनीयता प्रदान करती है।
Q1: E2E-X3D1-M1CJ के लिए M12 A-कोडेड पिन असाइनमेंट क्या है?
E2E-X3D1-M1CJ पर M12 A-कोडेड 4-पिन कनेक्टर स्टैंडर्ड DC सेंसर असाइनमेंट का उपयोग करता है: पिन 1 (ब्राउन) = +V सप्लाई (+12–24V DC से कनेक्ट करें), पिन 3 (नीला) = 0V/आउटपुट (लोड के साथ सप्लाई कॉमन से श्रृंखला में कनेक्ट करें)। 2-वायर कॉन्फ़िगरेशन के लिए पिन 2 और 4 कनेक्ट नहीं हैं।
A-कोडेड M12 फील्ड केबल असेंबली में, सही कनेक्शन सुनिश्चित करने के लिए IEC 60947-5-2 स्टैंडर्ड पिनआउट के विरुद्ध केबल के वायरिंग कलर-टू-पिन कॉरेस्पोंडेंस की पुष्टि करें।
Q2: आउटपुट DC 2-वायर है — क्या इस सेंसर को अन्य 2-वायर सेंसर की तरह न्यूनतम लोड करंट की आवश्यकता होती है?
हाँ। आउटपुट को ON और OFF स्टेट्स के बीच मज़बूती से स्विच करने के लिए DC 2-वायर सर्किट को न्यूनतम लोड करंट 3 एमए की आवश्यकता होती है। 24V DC पर स्टैंडर्ड पीएलसी डिजिटल इनपुट मॉड्यूल 5–20 एमए खींचते हैं, जो इस न्यूनतम से अधिक है।
0.8 एमए ऑफ-स्टेट लीकेज करंट पीएलसी इनपुट के ऑफ-स्टेट थ्रेशोल्ड से अधिक नहीं होना चाहिए — 3V के ऑफ थ्रेशोल्ड या समकक्ष करंट हैंडलिंग वाले स्टैंडर्ड पीएलसी इनपुट 0.8 एमए लीकेज को फॉल्स ट्रिगरिंग के बिना प्रबंधित करते हैं।
Q3: क्या E2E-X3D1-M1CJ का उपयोग बारिश के संपर्क में आने वाले बाहरी उपकरणों में किया जा सकता है?
IP67 30 मिनट के लिए 1 मीटर तक पूर्ण धूल प्रवेश सुरक्षा और अस्थायी विसर्जन को कवर करता है। बाहरी बारिश का संपर्क — कम दबाव पर सीधी वर्षा — IP67 रेटिंग के भीतर है। उच्च दबाव वाले पानी के जेट, पावर वॉशिंग, या 30 मिनट से अधिक समय तक निरंतर विसर्जन के लिए IP68 या IP69K रेटिंग की आवश्यकता होगी।
बाहरी पैनल इंस्टॉलेशन में शेल्टर वाले स्थानों (IP54 वातावरण) में, IP67 न्यूनतम आवश्यकता से अधिक मार्जिन प्रदान करता है।
सीधे मौसम प्राप्त करने वाले बाहरी इंस्टॉलेशन के लिए, अनमैप्ड स्थिति में M12 कनेक्टर की IP रेटिंग सत्यापित करें और सुनिश्चित करें कि कनेक्टेड केबल असेंबली का कनेक्टर भी मेट होने पर IP67 सीलिंग आवश्यकता को पूरा करता है।
Q4: 3 मिमी दूरी किस टारगेट आकार के लिए कैरेक्टराइज़ की गई है, और एक छोटा टारगेट सेंसिंग रेंज को कैसे प्रभावित करता है?
3 मिमी दूरी 12 × 12 × 1 मिमी आयरन टेस्ट प्लेट के लिए रेटेड है — जो M12 सेंसर के सेंसिंग फेस एरिया से लगभग मेल खाती है। छोटे टारगेट के लिए: लगभग 6 × 6 मिमी आयरन लगभग 80–85% रेटेड दूरी (2.4–2.55 मिमी) उत्पन्न करता है; 4 × 4 मिमी आयरन लगभग 70% (2.1 मिमी) उत्पन्न करता है।
पैनल माउंट अनुप्रयोगों के लिए जहां एक छोटा घटक — एक पिन, बॉल, या स्टैंपिंग — डिटेक्शन टारगेट है, पैनल डिजाइन में सेंसर-टू-टारगेट गैप को अंतिम रूप देने से पहले विशिष्ट टारगेट आकार और सामग्री के साथ वास्तविक स्विचिंग दूरी को सत्यापित करें।
Q5: क्या एक ही पैनल में एक-दूसरे के बगल में कई E2E-X3D1-M1CJ सेंसर बिना किसी आपसी हस्तक्षेप के लगाए जा सकते हैं?
शील्डेड सेंसर में अनशील्डेड प्रकारों की तुलना में आपसी हस्तक्षेप के प्रति कम संवेदनशीलता होती है, लेकिन बहुत क्लोज साइड-बाय-साइड स्पेसिंग पर — M12 स्टैंडर्ड फ्रीक्वेंसी मॉडल के लिए लगभग 30–40 मिमी फेस-टू-फेस के भीतर — एक साथ ऑसिलेशन आसन्न सेंसर को हस्तक्षेप करने का कारण बन सकता है।
मल्टी-सेंसर पैनल एरे के लिए जहां स्पेसिंग 40 मिमी से कम है, Omron के विभिन्न-फ्रीक्वेंसी E2E वेरिएंट (E2E-X3D15 सीरीज़) आसन्न यूनिटों को विभिन्न ऑसिलेशन फ्रीक्वेंसी पर संचालित करने की अनुमति देते हैं, जिससे 20–25 मिमी जितनी क्लोज स्पेसिंग पर हस्तक्षेप के बिना इंस्टॉलेशन संभव होता है।
विशिष्ट कॉन्फ़िगरेशन के लिए Omron के E2E आपसी हस्तक्षेप डेटा से न्यूनतम स्पेसिंग आवश्यकता को सत्यापित करें।
