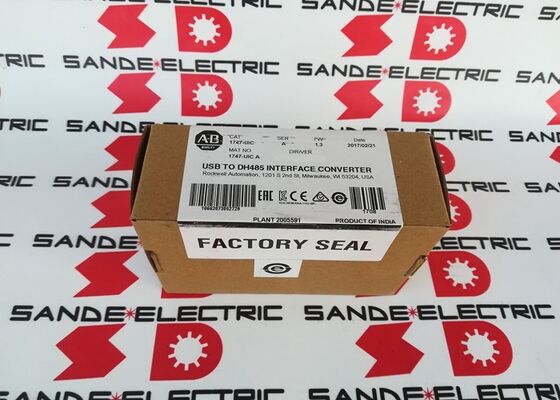

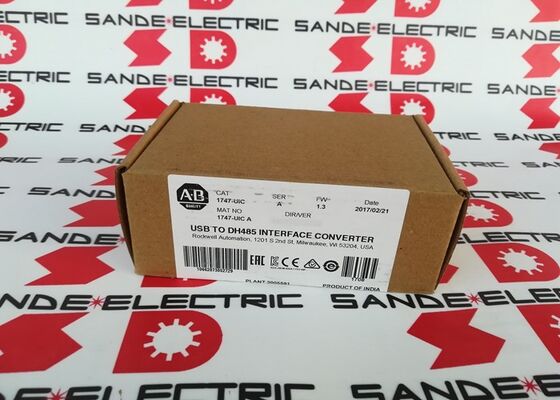

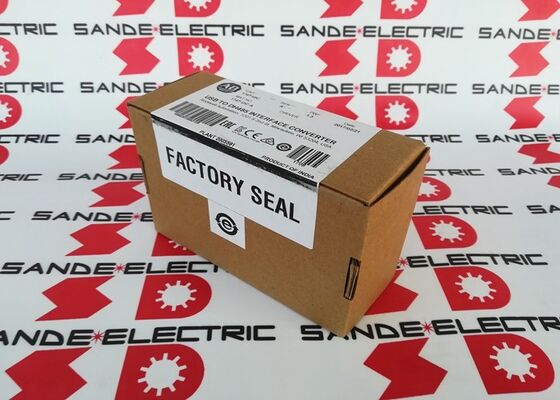

एबी प्रोग्रामिंग केबल 1747-यूआईसी एलन ब्रैडली के लिए यूएसबी से डीएच485 - यूएसबी से 1747-पीआईसी पीएलसी के लिए

1747-यूआईसी | एसएलसी 500 श्रृंखला यूएसबी से डीएच-485 इंटरफ़ेस कनवर्टर - 12 एमबीपीएस / 19.2 केबीपीएस / 500 वी अलगाव / यूएसबी-संचालित

1747-यूआईसी - एसएलसी 500 सीरीज नेटवर्क के लिए यूएसबी से डीएच-485

1747-यूआईसी एसएलसी 500 श्रृंखला पीएलसी प्लेटफॉर्म के लिए एक यूएसबी से डीएच-485 इंटरफ़ेस कनवर्टर है - जो डीएच-485 सीरियल औद्योगिक नेटवर्क को आधुनिक यूएसबी कनेक्टिविटी प्रदान करता है। यह एक लैपटॉप या डेस्कटॉप कंप्यूटर के यूएसबी पोर्ट को डीएच-485-सुसज्जित एसएलसी 500 नियंत्रकों, पैनलव्यू ऑपरेटर टर्मिनलों और नेटवर्क आइसोलेटर्स से जोड़ता है, जो विरासत आरएस-232 सीरियल पोर्ट की आवश्यकता के बिना प्रोग्रामिंग, मॉनिटरिंग और डेटा एक्सचेंज को सक्षम करता है।

जैसे-जैसे पीसी आरएस-232 सीरियल पोर्ट से दूर होते गए, डीएच-485 नेटवर्क की आरएस-232 निर्भरता फील्ड इंजीनियरों के लिए एक व्यावहारिक बाधा बन गई। 1747-यूआईसी यूएसबी को डीएच-485 में पारदर्शी रूप से अनुवादित करके इसका समाधान करता है - जो प्रोग्रामिंग सॉफ़्टवेयर को 1747 नेटवर्क के लिए एक मानक संचार चैनल के रूप में दिखाई देता है।

मुख्य विशिष्टताएँ

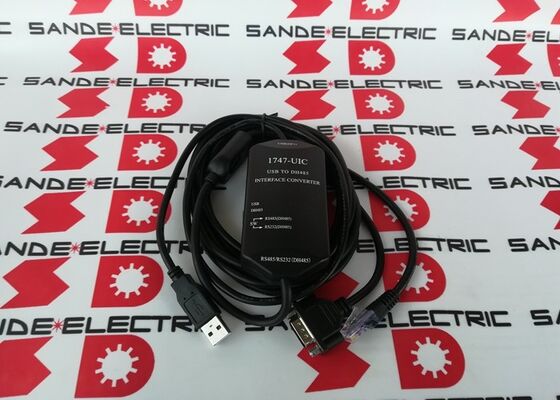

दो डीएच-485 पोर्ट - एक कनवर्टर, एकाधिक कनेक्शन

1747-यूआईसी दो स्विच-चयन योग्य डीएच-485 इंटरफ़ेस विकल्प प्रदान करता है:

आरजे-45 पोर्ट (डीएच-485):मानक SLC 500 RJ-45 प्रोग्रामिंग केबल का उपयोग करके SLC 500 5/01, 5/02, और 5/03 CPU DH-485 चैनलों से सीधे कनेक्शन के लिए प्राथमिक पोर्ट। डीएच-485 पोर्ट के साथ 1747-एआईसी आइसोलेटर्स और पैनलव्यू टर्मिनलों से भी जुड़ता है।

आरएस-232 डीबी9 पोर्ट:एसएलसी 5/03 चैनल 0 और उच्चतर सीपीयू, 1761-नेट-एआईसी आइसोलेटर्स, 1761-श्रृंखला नियंत्रक, कॉम्पैक्टलॉगिक्स, फ्लेक्सलॉगिक्स, कंट्रोललॉगिक्स और आरएस-232 डीएच-485 इंटरफेस के साथ पैनल व्यू टर्मिनलों से कनेक्शन के लिए।

चयनकर्ता स्विच इन दो पोर्ट प्रकारों के बीच टॉगल करता है - सक्रिय पोर्ट की पुष्टि एलईडी स्थिति डिस्प्ले द्वारा की जाती है।

अनुप्रयोग

एसएलसी 500 पीएलसी प्रोग्रामिंग और मॉनिटरिंग:प्रोग्राम अपलोड, डाउनलोड, ऑनलाइन मॉनिटरिंग और दोष निदान के लिए लागू पीएलसी प्रोग्रामिंग सॉफ़्टवेयर चलाने वाले प्रोग्रामिंग लैपटॉप को एसएलसी 500 5/01, 5/02, 5/03 सीपीयू से कनेक्ट करना।

पैनलव्यू टर्मिनल कॉन्फ़िगरेशन:डीएच-485 नेटवर्क से जुड़े पैनलव्यू ऑपरेटर टर्मिनलों पर एचएमआई एप्लिकेशन अपलोड और डाउनलोड करना।

नेटवर्क निदान:कनेक्टेड नोड्स की पहचान करने, संचार स्थिति की जांच करने और RSLinx या संगत नेटवर्क डायग्नोस्टिक टूल का उपयोग करके नेटवर्क दोषों का निदान करने के लिए DH-485 नेटवर्क को ब्राउज़ करना।

ऐतिहासिक डेटा पुनर्प्राप्ति:नियंत्रण कक्ष में स्थायी नेटवर्क बुनियादी ढांचे के बिना सुविधाओं में डेटा लॉगिंग पुनर्प्राप्ति, उत्पादन रिकॉर्ड डाउनलोड और रखरखाव डेटा संग्रह के लिए एसएलसी 500 नियंत्रकों से कनेक्ट करना।

ड्राइव और मोशन सिस्टम एकीकरण:डीएच-485 संचार विकल्पों के साथ सिस्टम में कमीशनिंग, पैरामीटर समायोजन और गलती जांच के लिए आरएस-232 डीबी9 पोर्ट के माध्यम से कंट्रोललॉगिक्स और कॉम्पैक्टलॉगिक्स सिस्टम तक पहुंच।

अक्सर पूछे जाने वाले प्रश्न

Q1: 1747-UIC पर कौन सा DH-485 पोर्ट किस SLC 500 CPU प्रकार के लिए उपयोग किया जाता है?

आरजे-45 पोर्ट मानक एसएलसी प्रोग्रामिंग केबल के माध्यम से एसएलसी 500 5/01, 5/02, और 5/03 सीपीयू से सीपीयू पर डीएच-485 आरजे-45 सॉकेट से जुड़ता है। आरएस-232 डीबी9 पोर्ट एसएलसी 5/03 चैनल 0 (और 5/04, 5/05 सीपीयू), एआईसी+ आइसोलेटर्स और 1761-श्रृंखला नियंत्रकों से जुड़ता है। एक्सेस किए जा रहे विशिष्ट डिवाइस के लिए सही पोर्ट और केबल का चयन करें - आवश्यक पोर्ट को सक्रिय करने के लिए चयनकर्ता स्विच का उपयोग करें।

प्रश्न2: क्या 1747-यूआईसी वर्तमान विंडोज़ ऑपरेटिंग सिस्टम के साथ काम करता है?

1747-यूआईसी एक एम्बेडेड ड्राइवर का उपयोग करता है जो औद्योगिक पीएलसी प्रोग्रामिंग सॉफ़्टवेयर के वर्तमान संस्करणों में डीएच-485 संचार प्रोटोकॉल के साथ संगत है। 1747-यूआईसी के साथ शामिल दस्तावेज़ से स्थापित विंडोज़ संस्करण के साथ ड्राइवर संगतता की पुष्टि करें। Windows 10 और 11 संगतता की पुष्टि अधिकांश उपयोगकर्ताओं द्वारा वर्तमान ड्राइवर इंस्टॉलेशन के साथ की जाती है।

Q3: क्या 1747-UIC एक साथ एक से अधिक DH-485 डिवाइस से कनेक्ट हो सकता है?

नहीं - 1747-यूआईसी एक समय में एक सक्रिय डीएच-485 कनेक्शन का समर्थन करता है। यह एक ही डीएच-485 नेटवर्क पर क्रमिक रूप से कई नोड्स के साथ संचार कर सकता है (नेटवर्क स्वयं 32 नोड्स तक का समर्थन करता है), लेकिन एक समय में केवल एक कंप्यूटर/1747-यूआईसी कनेक्शन सक्रिय है। प्रति कंप्यूटर एक कनवर्टर अधिकतम समर्थित कॉन्फ़िगरेशन है।

प्रश्न4: 1747-यूआईसी पर तीन एलईडी क्या दर्शाते हैं?

एलईडी 1 (पावर): जब कनवर्टर यूएसबी पावर प्राप्त कर रहा हो और सामान्य रूप से काम कर रहा हो तो हरा। एलईडी 2 (यूएसबी गतिविधि): कंप्यूटर और कनवर्टर के बीच यूएसबी डेटा ट्रांसफर के दौरान चमकती है। एलईडी 3 (डीएच-485 गतिविधि): सक्रिय पोर्ट पर डीएच-485 संचार के दौरान चमकती है। डीएच-485 कनेक्शन अपेक्षित होने पर एलईडी 3 पर कोई गतिविधि वायरिंग, केबल या प्रोटोकॉल बेमेल का संकेत नहीं देती है।

Q5: क्या 1747-UIC का उपयोग RSLinx सॉफ़्टवेयर के बिना किया जा सकता है?

1747-यूआईसी RSLinx DF1 RS-232 फुल-डुप्लेक्स ड्राइवर का उपयोग करके संचार करता है - मानक DH-485 प्रोटोकॉल के साथ संगत एक एम्बेडेड ड्राइवर। प्रोग्रामिंग सॉफ़्टवेयर को 1747-यूआईसी के माध्यम से लक्ष्य पीएलसी या टर्मिनल तक संचार करने के लिए RSLinx या एक संगत औद्योगिक संचार मंच की आवश्यकता होती है। प्रत्यक्ष ड्राइवर-रहित ऑपरेशन समर्थित नहीं है.
