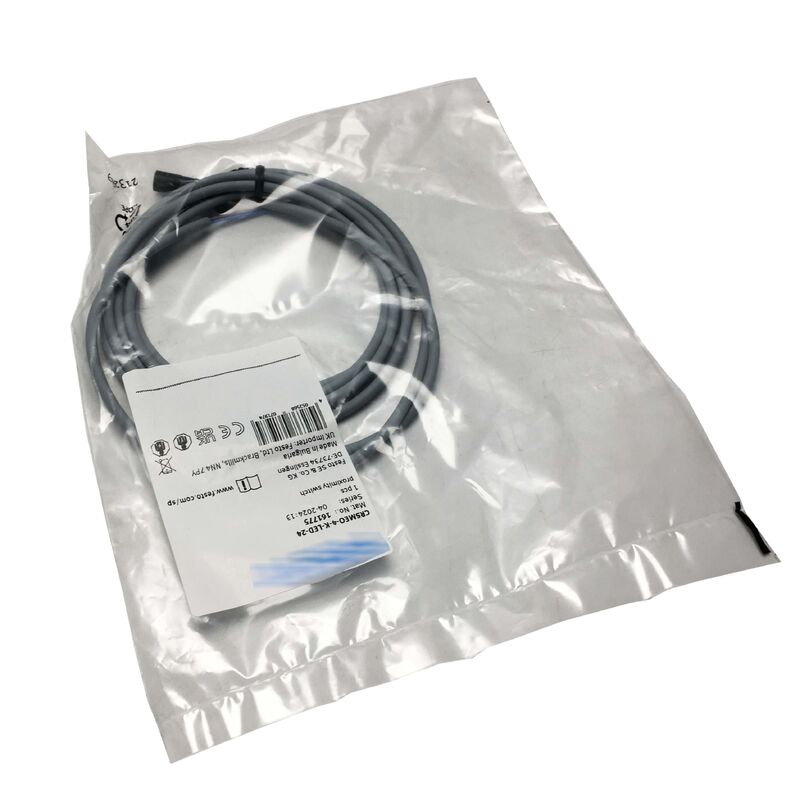

दFesto CRSMEO-4-K-LED-24यह फेस्टो की सीआरएसएमईओ श्रृंखला का एक चुंबकीय प्रतिरोधी रिड निकटता सेंसर है, जिसे विशेष रूप से प्यूमैटिक सिलेंडरों के अंदर चुंबकीय पिस्टन की स्थिति का पता लगाने के लिए डिज़ाइन किया गया है।
यह Festo actuators के T-स्लॉट या ग्रूव में घुड़सवार होता है, पिस्टन में एम्बेडेड पासिंग चुंबकीय अंगूठी के साथ संरेखित होता है,और स्विच जब चुंबकीय क्षेत्र का पता लगाने की सीमा से अधिक है, पिस्टन के साथ किसी भी भौतिक संपर्क के बिना स्ट्रोक के अंत या मध्यवर्ती स्थितियों की पुष्टि.
"सीआरएसएमईओ" पदनाम संक्षारण प्रतिरोधी विनिर्देश को इंगित करता है जो इस सेंसर को मानक एसएमईओ श्रृंखला के वेरिएंट से अलग करता है।
क्यू-मुक्त (कूपर-मुक्त) और पीटीएफई-मुक्त सामग्री निर्माण खाद्य-ग्रेड और दवा विनिर्माण वातावरण की सामग्री विनिर्देशों को पूरा करता है,जहां तांबे की दूषितता और पीटीएफई कणों की दूषितता दोनों ही नियमन संबंधी चिंताएं हैं.
पॉलीप्रोपाइलीन आवास और सेंसर शरीर भर में संक्षारण प्रतिरोधी घटक चयन इसे धोने वाले क्षेत्रों में उपयोग के लिए उपयुक्त बनाते हैं, अम्लीय सफाई वातावरण,और खाद्य पदार्थों के संपर्क में आने वाले संयंत्रों में जहां मानक सेंसर प्लास्टिक और कोटिंग प्रतिबंधित होंगे.
800 हर्ट्ज अधिकतम स्विचिंग आवृत्ति पर,CRSMEO-4-K-LED-24 किसी भी व्यावहारिक वायवीय एक्ट्यूएटर की तुलना में बहुत तेजी से प्रतिक्रिया करता है जो स्थानांतरित हो सकता है यह हेडरूम यह सुनिश्चित करता है कि सेंसर कभी भी डिटेक्शन इवेंट को याद नहीं करता है, चाहे सिलेंडर कितनी जल्दी चक्र हो.
500 एमए अधिकतम आउटपुट करंट एक पोजीशन सेंसर के लिए उदार है और इसे फैन-आउट करंट लोडिंग के बारे में चिंता किए बिना निर्देशक रोशनी, रिले कॉइल या पीएलसी इनपुट कार्ड को सीधे चलाने की अनुमति देता है।
2.5 मीटर का एकीकृत केबल (भाग संख्या में K प्रत्यय) वायवीय सिलेंडर माउंट के लिए एक जानबूझकर डिजाइन विकल्प हैः सेंसर शरीर सिलेंडर के करीब बैठता है,नियंत्रण कैबिनेट के लिए वापस केबल मार्ग, और एक स्थिर केबल कनेक्टर कंपन विफलताओं से बचता है जो कभी-कभी उच्च चक्र वायवीय अनुप्रयोगों में कनेक्टर प्रकार के सेंसर को प्रभावित करते हैं।
एलईडी संकेतक मशीन को चालू करने और किसी उपकरण की आवश्यकता के बिना खराबी का पता लगाने के दौरान सेंसर की स्विच की स्थिति की तत्काल दृश्य पुष्टि देता है।
| पैरामीटर | मूल्य |
|---|---|
| मापने का सिद्धांत | चुंबकीय प्रतिरोधी रीड |
| आपूर्ति वोल्टेज | 12V30V DC (24V नाममात्र) |
| आउटपुट | द्विध्रुवीय संपर्क, NO |
| अधिकतम स्विचिंग आवृत्ति | 800 हर्ट्ज |
| अधिकतम आउटपुट करंट | 500 एमए |
| अधिकतम स्विचिंग क्षमता (DC) | 10W |
| केबल | 3-कोर, 2.5 मीटर एकीकृत |
| आवास सामग्री | पीपी (पॉलीप्रोपाइलीन) |
| आईपी रेटिंग | IP67 |
| ऑपरेटिंग तापमान | −20°C से +60°C |
| डिजाइन | क्यूरियम मुक्त, पीटीएफई मुक्त |
| एलईडी संकेतक | स्विचिंग स्थिति |
| आकार | बेलनाकार चिकनी |
| फेस्टो भाग नं. | 161775 |
रीड सेंसर पिस्टन चुंबक के चुंबकीय क्षेत्र का पता लगाकर काम करते हैं जब पिस्टन सिलेंडर छेद में सेंसर की स्थिति के करीब आता है,चुंबकीय क्षेत्र की ताकत सीमा को पार करती है जो काली संपर्क को बंद करती है.
CRSMEO श्रृंखला में प्रयुक्त मैग्नेटो-प्रतिरोधक संस्करण में पुराने विशुद्ध रूप से कंद आधारित डिजाइनों की तुलना में बेहतर संवेदनशीलता और अधिक परिभाषित स्विचिंग विशेषताएं हैं,जो सिलेंडर के परिचालन जीवन भर में अधिक सटीक और दोहराए जाने योग्य स्विचिंग स्थिति में अनुवाद करता है.
The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.
खाद्य, पेय और औषधीय उत्पादन में, स्वच्छता मानकों और उद्योग नियमों द्वारा उत्पाद संपर्क क्षेत्रों के पास कुछ सामग्रियों को प्रतिबंधित किया जाता है।तांबा और उसके मिश्र धातु खाद्य पदार्थों को दूषित कर सकते हैंसील या कोटिंग से पीटीएफई कण टूट सकते हैं और विनियमित उत्पादों में दिखाई दे सकते हैं।
सीआरएसएमईओ श्रृंखला के क्यू-मुक्त, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, यहां तक कि धोने या आकस्मिक संपर्क की स्थिति में भी।
प्रश्न 1: सीआरएसएमईओ-4-के-एलईडी-24 किस फेस्टो सिलेंडर श्रृंखला के साथ संगत है?
सीआरएसएमईओ-4 सेंसर को फेस्टो की गोल सिलेंडर और प्रोफाइल सिलेंडर श्रृंखला के लिए डिज़ाइन किया गया है जिसमें सेंसर माउंटिंग के लिए चुंबकीय पिस्टन और सी-स्लॉट या ग्रूव शामिल हैं।
संगत सिलेंडर परिवारों में डीजेडएफ, डीजेडएच, डीएसबीसी, डीएसएनयू, डीएसएनयूपी और अन्य फेस्टो मानक सिलेंडर श्रृंखलाएं शामिल हैं जो सेंसर ग्रूव माउंटिंग को निर्दिष्ट करती हैं।
भाग संख्या में "4" सेंसर के आकार कारक और ग्रूव संगतता से संबंधित है।
फेस्टो के उत्पाद विन्यासक और सिलेंडर प्रलेखन से यह पुष्टि होगी कि प्रत्येक सिलेंडर श्रृंखला के लिए कौन सा विशिष्ट सेंसर ग्रूव फॉर्म फैक्टर लागू होता है।
प्रश्न 2: क्या एलईडी संकेतक हमेशा सक्रिय होता है या केवल जब सेंसर ट्रिगर होता है?
एलईडी स्विचिंग आउटपुट सक्रिय होने पर स्थिति बदलता है जब सेंसर पिस्टन चुंबक का पता लगाता है और NO संपर्क बंद हो जाता है।यह बंद हो जाता है जब पिस्टन दूर ले जाता है और संपर्क खुलता है.
यह स्थापना के दौरान पता लगाने की स्थिति की प्रत्यक्ष दृश्य पुष्टि प्रदान करता हैः तकनीशियन सेंसर को सिलेंडर ग्रूव में रखता है, हाथ या कमांड से सिलेंडर को स्ट्रोक के अंत में ले जाता है,और स्थिति में सेंसर को लॉक करने से पहले सही सेंसर प्लेसमेंट और चुंबकीय युग्मन की जांच करने के लिए एलईडी रोशनी की पुष्टि करता है.
प्रश्न 3: क्या CRSMEO-4-K-LED-24 का उपयोग गैर-फेस्टो सिलेंडरों के साथ किया जा सकता है जिनके पास सी-स्लॉट है?
हाँ, provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.
फेस्टो सीआरएसएमईओ-4 माउंटिंग आयाम और न्यूनतम आवश्यक चुंबकीय क्षेत्र प्रकाशित करता है; इनकी तुलना लक्ष्य सिलेंडर के ग्रूव विनिर्देश और पिस्टन चुंबक विनिर्देश से करें।सेंसर ही विद्युत या तार्किक रूप से Festo सिलेंडर के लिए विशेष नहीं है.
Q4: द्विध्रुवीय आउटपुट का क्या महत्व है, और यह वायरिंग को कैसे प्रभावित करता है?
इस संदर्भ में द्विध्रुवीय का अर्थ है कि रिड संपर्क दोनों ध्रुवों में चालू स्विच करता है ′′ सेंसर के पास अपने आउटपुट पर लागू DC ध्रुवीयता के लिए दिशा की आवश्यकता नहीं है।इसका मतलब है कि सेंसर एक साधारण संपर्क बंद के रूप में या तो पीएनपी शैली या एनपीएन शैली पीएलसी इनपुट सर्किट में वायर्ड किया जा सकता है, सेंसर इलेक्ट्रॉनिक्स के बिना एक वर्तमान दिशा की आवश्यकता को लागू.
3-कोर केबल में पॉजिटिव, नेगेटिव और स्विच आउटपुट होता है।5 मीटर का केबल.
Q5: CRSMEO-4-K-LED-24 को अपने सेवा जीवन के दौरान किस प्रकार के रखरखाव की आवश्यकता होती है?
रीड सेंसर निष्क्रिय संपर्क उपकरण होते हैं जिनमें स्विचिंग तत्व में कोई विद्युत इलेक्ट्रॉनिक्स नहीं होता है, जिससे उन्हें सामान्य परिचालन स्थितियों में बहुत लंबा सेवा जीवन मिलता है।
The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.
धोने के वातावरण में सेंसर बॉडी और केबल प्रवेश बिंदु की आवधिक सफाई केबल सील के आसपास रासायनिक प्रवेश को रोकती है। The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
