| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SICK |
| प्रमाणन | CE ROHS |

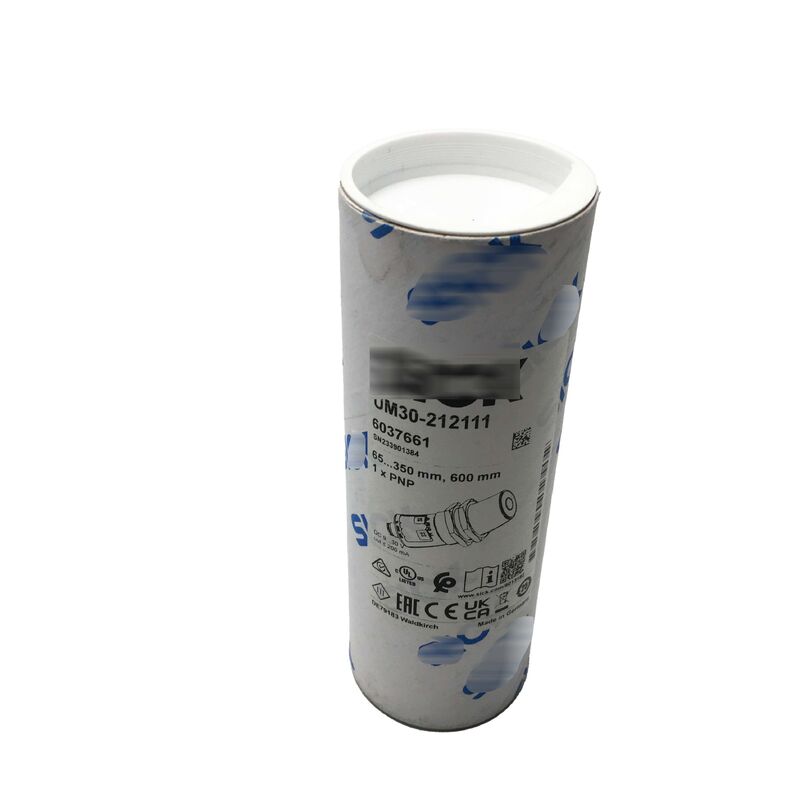

| मॉडल संख्या | UM30-212111 |
दSICK UM30-212111यह SICK के UM30 परिवार का एक मध्यम श्रेणी का अल्ट्रासोनिक दूरी सेंसर है ∙ एक उत्पाद लाइन जिसे SICK ने एक सार्वभौमिक अनुप्रयोग समाधानकर्ता के रूप में वर्णित किया है, और अच्छे कारण के साथ।
65 से 350 मिमी की ऑपरेटिंग रेंज (अकौस्टिक बीम के साथ 600 मिमी तक पहुँचने में सक्षम), एक स्विच करने योग्य पीएनपी आउटपुट, एक एकीकृत एलईडी डिस्प्ले, मल्टी-मोड ऑपरेशन के साथ संयुक्त,और एक ही स्थापना पर 50 व्यक्तिगत सेंसरों तक के समन्वयन की क्षमता, यह वास्तव में पता लगाने के कार्यों के लिए एक बहुमुखी इकाई बनाता है जो सरल निकटता प्रौद्योगिकियों को चुनौती देगा।
M30 आवास निकटता सेंसर के लिए एक अच्छी तरह से स्थापित उद्योग मानक है।
Mounting in a standard 30mm installation hole positions the UM30-212111 at the same physical location one might have previously occupied with a large-format inductive sensor — but the UM30 detects at distances and with materials an inductive sensor cannot handle.
84 मिमी की बॉडी लंबाई डिस्प्ले और 400 किलोहर्ट्ज ट्रांसड्यूसर के साथ एक पूर्ण सुविधा वाले अल्ट्रासोनिक इकाई के लिए कॉम्पैक्ट है।5-पिन M12 पुरुष कनेक्टर स्विच आउटपुट के लिए आवश्यक दो सिग्नल लाइनों और बहुआयामी इनपुट प्रदान करता है जो टीच-इन और सिंक्रनाइज़ेशन को सक्षम करता है.
इस वर्ग के सेंसर के लिए एकीकृत डिस्प्ले विशेष ध्यान देने योग्य है। स्विचिंग बिंदु को सेट करने के लिए बाहरी प्रोग्रामर या लैपटॉप सॉफ्टवेयर की आवश्यकता के बजाय,UM30-212111 सामने के पैनल नियंत्रण बटन का उपयोग कर सेंसर पर सीधे सीमा समायोजन की अनुमति देता है, रिअल टाइम में डिस्प्ले पर दूरी का मान दिखाया गया है।
उत्पादन में, इसका मतलब है कि तेजी से कमीशन, लक्ष्य ज्यामिति में परिवर्तन होने पर क्षेत्र को आसान से समायोजित करना, और बिना किसी अतिरिक्त उपकरण के प्रत्यक्ष समस्या निवारण दृश्यता।
| पैरामीटर | मूल्य |
|---|---|
| ऑपरेटिंग रेंज | 65 ¢ 350 मिमी |
| सीमावर्ती सीमा | 600 मिमी |
| आपूर्ति वोल्टेज | 9V30V सीसी |
| आउटपुट | पीएनपी (एनओ/एनसी स्विच करने योग्य) |
| अधिकतम आउटपुट करंट | ≤200mA |
| स्विचिंग आवृत्ति | 12 हर्ट्ज |
| प्रतिक्रिया समय | 64ms |
| संकल्प | ≥0.18 मिमी |
| सटीकता | ± 1% (अस्थायी क्षतिपूर्ति) |
| पुनरावृत्ति | ±0.15% |
| हिस्टेरिसिस | 5 मिमी |
| अल्ट्रासोनिक आवृत्ति | ४०० केएचजेड |
| धागा | M30 × 15 |
| आयाम | 30 × 30 × 84 मिमी |
| संबंध | 5-पिन M12 नर |
| एमएफ इनपुट | 1 × |
| आईपी रेटिंग | IP65 / IP67 |
| ऑपरेटिंग तापमान | -25°C से +70°C |
| प्रदर्शन | एकीकृत, निष्क्रिय करने योग्य |
UM30-212111 तीन ऑपरेटिंग मोड का समर्थन करता है जो सीधे डिस्प्ले पैनल से कॉन्फ़िगर करने योग्य हैं।सेंसर स्विच करता है जब लक्ष्य सेट स्विचिंग बिंदु में प्रवेश करता है.
विंडो मोड निकट और दूर की सीमा को परिभाषित करता है; आउटपुट केवल तब स्विच होता है जब लक्ष्य परिभाषित दूरी की खिड़की के भीतर होता है, खिड़की के बाहर की वस्तुओं को किसी भी दिशा में अनदेखा करता है।
ObSB (संवेदक और पृष्ठभूमि के बीच वस्तु) मोड पृष्ठभूमि दूरी पहले सिखाता है, then detects the presence of any object that appears between the sensor and the stored background — a particularly useful mode for detecting objects moving across a conveyor where the conveyor surface itself should not trigger the output.
ये तीन मोड औद्योगिक पता लगाने के अधिकांश परिदृश्यों को कवर करते हैं।
पीएलसी या सीएनसी को फिर से प्रोग्राम किए बिना सेंसर पर उनके बीच स्विच करने की क्षमता एक महत्वपूर्ण कमीशनिंग और रखरखाव लाभ है।
5-पिन M12 कनेक्टर में एक सिंक्रनाइज़ेशन और मल्टीप्लेक्सिंग पिन (पिन 5, ग्रे कंडक्टर) शामिल है जो कई UM30 सेंसरों को एक साथ जोड़ता है।
सिंक्रनाइज़ मोड में, सभी कनेक्टेड सेंसर एक साथ उत्सर्जित करते हैं,जो एक सेंसर की ध्वनि धड़कन को एक आसन्न सेंसर द्वारा एक झूठे पता लगाने के रूप में प्राप्त होने से रोकता है जब कई अल्ट्रासोनिक सेंसर निकटता में काम करते हैं तो एक आम समस्या.
मल्टीप्लेक्स मोड में, सेंसर क्रॉसस्टॉक को पूरी तरह से समाप्त करते हुए अनुक्रम में फायर करते हैं।
या तो मोड 50 सेंसर तक स्केल करता है, जो कन्वेयर सिस्टम या मल्टी-पॉइंट लेवल मापने वाले मनिफोल्ड पर बड़ी सरणी की स्थापना को भी कवर करता है।
प्रश्न 1: डाटाशीट में 65 मिमी न्यूनतम ऑपरेटिंग रेंज के रूप में दिखाया गया है, लेकिन प्रदान किए गए विनिर्देश में 60 मिमी बताया गया है, जो सही है?
UM30-212111 के लिए SICK आधिकारिक डेटाशीट (भाग संख्या 6037661) ऑपरेटिंग रेंज की शुरुआत के रूप में 65 मिमी निर्दिष्ट करता है, जिसमें पूर्ण नामित रेंज 350 मिमी तक चलती है और सीमा रेंज 600 मिमी तक बढ़ जाती है.
कुछ उत्पाद सूचियों में उल्लिखित 60 मिमी का आंकड़ा नीचे की ओर गोल किया गया है और इसे अनुमानित माना जाना चाहिए।स्थापना ज्यामिति के लिए प्रतिबद्ध करने से पहले उस दूरी पर विशिष्ट इकाई का परीक्षण करें.
Q2: NO और NC आउटपुट मोड के बीच क्या अंतर है, और आउटपुट ध्रुवीयता कैसे बदलती है?
NO (सामान्य रूप से खुला) मोड में, PNP आउटपुट स्विच करता है HIGH जब स्विचिंग बिंदु के भीतर एक वस्तु का पता लगाया जाता है।
NC (सामान्य रूप से बंद) मोड में,आउटपुट उच्च है जब कोई वस्तु का पता नहीं लगाया जाता है और कम हो जाता है जब लक्ष्य मौजूद होता है, मशीन सुरक्षा इंटरलॉक या "ऑब्जेक्ट लापता" अलार्म तर्क के लिए उपयोगी होता है, जिसमें पीएलसी रिवर्शन की आवश्यकता नहीं होती है.
UM30-212111 किसी भी वायरिंग परिवर्तन के बिना सामने पैनल डिस्प्ले मेनू के माध्यम से आउटपुट ध्रुवीयता स्विच करने के लिए अनुमति देता है,विद्युत कैबिनेट को फिर से देखने के बिना पीएलसी के आवश्यक तर्क के लिए सेंसर को अनुकूलित करना संभव बना रहा है.
Q3: क्या UM30-212111 तरल पदार्थ के स्तर को विश्वसनीय रूप से माप सकता है?
अल्ट्रासोनिक सेंसर तरल पदार्थ की सतहों को विश्वसनीय रूप से पहचानते हैं क्योंकि ध्वनि तरल पदार्थ के रंग या पारदर्शिता की परवाह किए बिना सतह से परिलक्षित होती है।
UM30-212111 का उपयोग टैंकों, जलाशयों और प्रक्रिया पात्रों में स्तर की निगरानी के लिए किया जाता है जहां 65~350 मिमी रेंज ब्याज के स्तर भिन्नता को कवर करती है।
एक व्यावहारिक विचारः तरल सतह पर फोम या अशांति ध्वनि तरंग को बिखेर देती है और अस्थिर रीडिंग का कारण बन सकती है।
समायोज्य माप फ़िल्टर और प्रदर्शन के माध्यम से सुलभ अग्रभूमि दमन सेटिंग्स इन परिस्थितियों में रीडिंग को स्थिर करने में मदद करती हैं।
Q4: 5-पिन M12 पर पिन 5 (ग्रे कंडक्टर) और पिन 2 से क्या जुड़ता है?
पिन 5 (ग्रे) सिंक/मल्टीप्लेक्स पिन है जो सिंक्रनाइज़ेड या मल्टीप्लेक्स ऑपरेशन के लिए कई UM30 सेंसरों को डेज़ी-चेन करने के लिए उपयोग किया जाता है,या पीसी के माध्यम से विज़ुअलाइज़ेशन और क्लोनिंग के लिए एक SICK Connect+ एडाप्टर (भाग 6037782) से कनेक्ट करने के लिए.
पिन 2 (सफेद) बहुक्रियाशील (एमएफ) इनपुट है, जिसका उपयोग रिमोट टीच-इन, आउटपुट इनवर्शन ट्रिगरिंग और नियंत्रक से सेंसर कॉन्फ़िगरेशन कमांड के लिए किया जाता है।
सिंगल-सेंसर स्टैंडर्ड स्विचिंग एप्लिकेशन में दोनों पिन अनकनेक्टेड होते हैं ️ स्टैंडर्ड 3-वायर पीएनपी ऑपरेशन में केवल पिन 1 (ब्राउन/सप्लाई+), 3 (ब्लू/जीएनडी), और 4 (ब्लैक/आउटपुट) का उपयोग किया जाता है।
Q5: आंतरिक प्रदर्शन क्षेत्र में कमीशन के साथ कैसे मदद करता है?
चालू होने के दौरान, डिस्प्ले सेंसर स्कैन के रूप में मिलीमीटर में लाइव मापी गई दूरी दिखाता है।
तकनीशियन लक्ष्य को वांछित स्विचिंग स्थिति में ले जाता है, टीच-इन बटन दबाता है, और सेंसर उस दूरी को स्विचिंग सीमा के रूप में संग्रहीत करता है।
दो स्थिति एल ई डी वास्तविक समय में आउटपुट स्थिति की पुष्टि करते हैं।
विंडो मोड के लिए, प्रत्येक सीमा दूरी पर लक्ष्य की स्थिति और प्रत्येक सीमा के लिए teach-in दबाकर निकट और दूर की सीमाओं को व्यक्तिगत रूप से सिखाया जाता है।प्रदर्शन प्रकाश संवेदनशील वातावरण में बिजली की खपत को कम करने या प्रदर्शन प्रकाश से हस्तक्षेप को रोकने के लिए मेनू के माध्यम से निष्क्रिय किया जा सकता है.
