सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FC5548-0BA05-1AF0 |

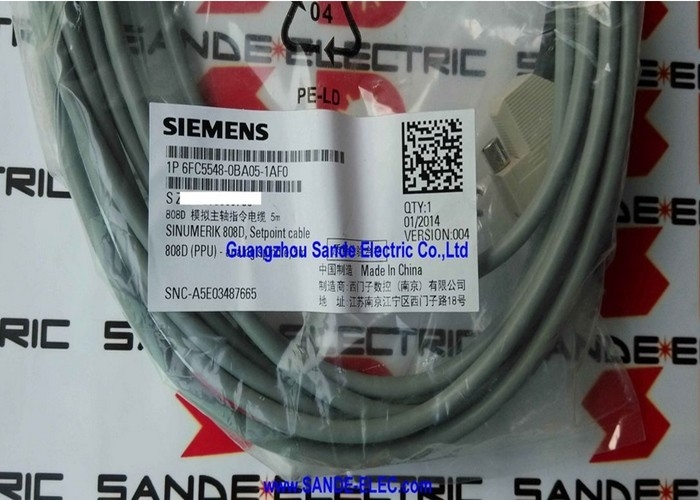

6FC5548-0BA05-1AF0 SINUMERIK 808D सीएनसी सिस्टम के लिए 5-मीटर स्पिंडल सेटपॉइंट केबल है - पीपीयू (पैनल प्रोसेसिंग यूनिट) एनालॉग स्पिंडल आउटपुट इंटरफ़ेस को स्पिंडल ड्राइव यूनिट से जोड़ने वाली प्री-टर्मिनेटेड केबल। यह केबल एनालॉग वेग संदर्भ और नियंत्रण संकेतों को वहन करती है जो स्पिंडल ड्राइव को कमांड करती है, जिससे यह प्रत्येक SINUMERIK 808D मशीन टूल इंस्टॉलेशन में स्पिंडल स्पीड कंट्रोल लूप का एक अनिवार्य घटक बन जाता है।
"BA05" केबल प्रकार पदनाम इसे स्पिंडल कनेक्शन वैरिएंट के रूप में पहचानता है - फ़ीड अक्ष सेटपॉइंट केबल (BA00) से अलग जो नियंत्रित अक्ष स्थिति के लिए SINAMICS V60 ड्राइव से जुड़ता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | 6FC5548-0BA05-1AF0 |
| लंबाई | 5मी |
| प्रणाली | सिनुमेरिक 808डी |
| संबंध | पीपीयू एनालॉग स्पिंडल → स्पिंडल ड्राइव |
| संगत ड्राइव | एनालॉग इनपुट के साथ सीमेंस इनवर्टर / थर्ड-पार्टी ड्राइव |
| शृंखला | 808डी के लिए मोशन-कनेक्ट |
स्पिंडल सेटपॉइंट केबल SINUMERIK 808D PPU के एनालॉग स्पिंडल इंटरफ़ेस को स्पिंडल ड्राइव के एनालॉग कमांड इनपुट से जोड़ता है:
±10V एनालॉग वेग सेटपॉइंट:सीएनसी पीपीयू कमांड स्पिंडल गति के लिए आनुपातिक ±10V एनालॉग वोल्टेज आउटपुट करता है - आगे की ओर घूमने के लिए सकारात्मक वोल्टेज, रिवर्स के लिए नकारात्मक। यह स्पिंडल कनवर्टर के लिए प्राथमिक स्पीड कमांड सिग्नल है।
सिग्नल सक्षम करें और चलाएं:सीएनसी से ड्राइव तक डिजिटल सिग्नल - स्पिंडल सक्षम (ड्राइव को संचालित करने की अनुमति), दिशा आदेश (क्लॉकवाइज/काउंटर-क्लॉकवाइज), और अन्य नियंत्रण सिग्नल जो ड्राइव एम्पलीफायर स्थिति के साथ सीएनसी स्पिंडल स्थिति का समन्वय करते हैं।
ड्राइव की स्थिति और दोष संकेत:स्पिंडल ड्राइव से पीपीयू में रिटर्न सिग्नल - ड्राइव तैयार, ड्राइव फॉल्ट, और स्पीड-पहुंच सिग्नल जो सीएनसी सही स्पिंडल ऑपरेशन की पुष्टि करने और ड्राइव दोषों पर अलार्म ट्रिगर करने के लिए मॉनिटर करता है।
सीएनसी टर्निंग सेंटर (लैट्स):स्पिंडल कनवर्टर-नियंत्रित मुख्य स्पिंडल के साथ SINUMERIK 808D-सुसज्जित सीएनसी लेथ - सेटपॉइंट केबल 808D टर्निंग पीपीयू से स्पिंडल ड्राइव तक स्पीड कमांड प्रदान करता है।
सीएनसी मिलिंग मशीनें:SINUMERIK 808D मिलिंग PPU के साथ ऊर्ध्वाधर और क्षैतिज मिलिंग मशीनें एक इन्वर्टर के माध्यम से स्पिंडल मोटर को नियंत्रित करती हैं।
मशीन टूल रेट्रोफिट्स:कार्यात्मक स्पिंडल ड्राइव वाले मौजूदा मशीन टूल्स को SINUMERIK 808D सीएनसी नियंत्रण में रेट्रोफिट किया जा रहा है - एनालॉग स्पिंडल इंटरफ़ेस और यह केबल मूल स्पिंडल ड्राइव के एनालॉग कमांड इनपुट के साथ संगतता बनाए रखता है।
प्रशिक्षण सीएनसी मशीनें:प्रशिक्षण सीएनसी के रूप में SINUMERIK 808D का उपयोग करने वाले शैक्षिक और व्यावसायिक प्रशिक्षण केंद्र - आमतौर पर सरल टर्निंग या मिलिंग मशीनें जहां एनालॉग स्पिंडल इंटरफ़ेस पर्याप्त होता है।
Q1: SINUMERIK 808D के लिए BA05 स्पिंडल केबल और BA00 फ़ीड एक्सिस केबल के बीच क्या अंतर है?
6FC5548-0BA05 PPU के एनालॉग स्पिंडल इंटरफ़ेस को एनालॉग इनपुट (±10V स्पीड सेटपॉइंट) के साथ स्पिंडल ड्राइव से जोड़ता है। 6FC5548-0BA00 सर्वो फ़ीड एक्सिस के लिए PPU को SINAMICS V60 CPM60.1 नियंत्रित पावर मॉड्यूल से जोड़ता है। दोनों एक ही 808D सिस्टम के लिए सेटपॉइंट केबल हैं लेकिन पीपीयू पर विभिन्न ड्राइव प्रकार और विभिन्न भौतिक कनेक्शन प्रदान करते हैं।
Q2: क्या 6FC5548-0BA05-1AF0 का उपयोग किसी इन्वर्टर ब्रांड या केवल सीमेंस के साथ किया जा सकता है?
केबल को मानक ±10V एनालॉग स्पीड रेफरेंस इनपुट - एक सार्वभौमिक उद्योग मानक - के साथ किसी भी इन्वर्टर या ड्राइव के लिए डिज़ाइन किया गया है। सीमेंस इनवर्टर (माइक्रोमास्टर, सिनामिक्स जी) और किसी भी निर्माता के तृतीय-पक्ष इनवर्टर सभी इस इनपुट मानक को स्वीकार करते हैं। पुष्टि करें कि लक्ष्य स्पिंडल ड्राइव ±10V एनालॉग इनपुट स्वीकार करता है और ड्राइव के वायरिंग दस्तावेज़ से कनेक्टर/टर्मिनल संगतता को सत्यापित करता है।
Q3: स्पिंडल सेटपॉइंट केबल ±10V वेग संदर्भ के अलावा कौन से सिग्नल ले जाता है?
एनालॉग ±10V स्पीड रेफरेंस से परे, स्पिंडल सेटपॉइंट केबल डिजिटल सक्षम और दिशा सिग्नल (पीपीयू से ड्राइव तक), और ड्राइव रेडी, फॉल्ट स्टेटस और स्पीड-पहुंच आउटपुट (ड्राइव से पीपीयू तक) सहित फीडबैक सिग्नल ले जाता है। सटीक सिग्नल असाइनमेंट को SINUMERIK 808D कनेक्शन मैनुअल में परिभाषित किया गया है - ड्राइव के टर्मिनल ब्लॉक पर सही सिग्नल असाइनमेंट के लिए हमेशा 808D दस्तावेज़ के विरुद्ध स्पिंडल ड्राइव के इंटरफ़ेस वायरिंग को सत्यापित करें।
Q4: क्या SINUMERIK 808D इंस्टालेशन के लिए केबल को दोनों सिरों पर प्री-टर्मिनेट किया गया है?
6FC5548-0BA05 का PPU अंत कनेक्टर के साथ पूर्व-समाप्त होता है जो सीधे 808D PPU के स्पिंडल इंटरफ़ेस सॉकेट - डायरेक्ट प्लग-इन इंस्टॉलेशन के साथ जुड़ता है। स्पिंडल ड्राइव का अंत ड्राइव के एनालॉग और डिजिटल I/O टर्मिनलों से कनेक्शन के लिए उपयुक्त कनेक्टर या फ्लाइंग लीड के साथ समाप्त होता है। स्थापना से पहले उत्पाद दस्तावेज़ से ड्राइव एंड के समाप्ति प्रारूप की पुष्टि करें।
