सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | स्लोवाकिया |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |

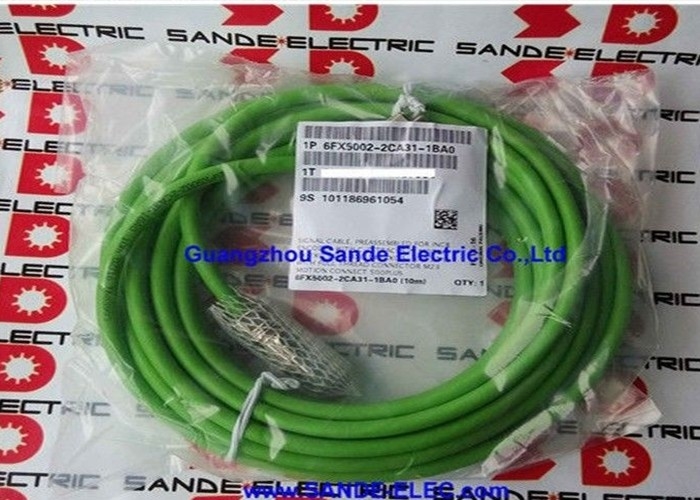

| मॉडल संख्या | 6FX5002-2CA31-1BA0 |
6FX5002-2CA31-1BA0 में एनकोडर फीडबैक सिग्नल का एक विशिष्ट संयोजन होता है: मुख्य वृद्धिशील स्थिति ट्रैक के लिए साइनसॉइडल वोल्टेज सिग्नल (1Vpp) और मोटर एनकोडर की अतिरिक्त ट्रैक परतों से सी/डी कम्यूटेशन सिग्नल। यह केबल 6FX8002-2CA31 के समकक्ष मोशन-कनेक्ट 500 बेसिक लाइन है - जो स्टैटिक-इंस्टॉलेशन (नॉन-डायनामिक) केबल निर्माण में समान सिग्नल प्रकार ले जाता है।
सीमेंस के सर्वो एनकोडर केबल पोर्टफोलियो के भीतर, "वोल्टेज सिग्नल" पदनाम एनकोडर आउटपुट प्रकार को साइनसॉइडल एनालॉग (आमतौर पर 1V पीक-टू-पीक) के रूप में पहचानता है - "वर्तमान सिग्नल" एनकोडर (एचटीएल / टीटीएल स्क्वायर वेव) से अलग जो विभिन्न केबलों का उपयोग करते हैं। वोल्टेज सिग्नल एनकोडर टीटीएल एनकोडर की तुलना में उच्च सिग्नल आवृत्तियों पर उच्च शोर प्रतिरक्षा और अधिक इंटरपोलेशन क्षमता प्रदान करते हैं।
| पैरामीटर | कीमत |
|---|---|
| लंबाई | 10मी |
| कंडक्टर | 3×(2×0.14मिमी²) सी + 4×0.14 + 2×0.5 + 4×0.22 |
| बहरी घेरा | 9.9 मिमी |
| कनेक्टर्स | एम23 फुल थ्रेड + 25-पिन सब-डी |
| शृंखला | मोशन-कनेक्ट 500 |
| मानक | यूएल/सीएसए, डेसीना |
| केबल समूह | एमसी/एचपी - केबल्स जीएमसी |
| एनकोडर प्रकार | वोल्टेज सिग्नल + सी/डी ट्रैक |
दोनों समान सिग्नल प्रकार ले जाते हैं - सी/डी ट्रैक के साथ वोल्टेज सिग्नल वृद्धिशील एनकोडर, समान कंडक्टर कॉन्फ़िगरेशन और कनेक्टर के साथ। अंतर केबल निर्माण और अनुप्रयोग का है:
6FX5002-2CA31 (यह केबल):मोशन-कनेक्ट 500 बेसिक लाइन - स्थिर या धीरे-धीरे चलने वाले इंस्टॉलेशन, 5 मीटर तक चलने वाला केबल ट्रैक। निश्चित रूटिंग के लिए लागत प्रभावी विकल्प।
6FX8002-2CA31:मोशन-कनेक्ट 800प्लस डायनामिक लाइन - 50 मीटर की दूरी तक निरंतर केबल ट्रैक सेवा, पीयूआर बाहरी आवरण, उन्नत तेल प्रतिरोध। गतिशील केबल ट्रैक अनुप्रयोगों के लिए आवश्यक।
सिनामिक्स S120 सर्वो एक्सिस - स्थिर केबल रूटिंग:सीएनसी मशीनिंग केंद्र, टर्निंग सेंटर और ड्राइव कैबिनेट और मोटर के बीच निश्चित केबल मार्गों के साथ पीसने वाली मशीनें - जहां मोशन-कनेक्ट 500 बेसिक लाइन उचित और लागत प्रभावी विकल्प है।
उच्च परिशुद्धता सर्वो स्थिति:सर्वो अक्ष ठीक स्थिति रिज़ॉल्यूशन के लिए 1Vpp वोल्टेज सिग्नल एनकोडर का उपयोग करते हैं - साइनसॉइडल सिग्नल प्रत्येक एनकोडर अवधि के भीतर उच्च इंटरपोलेशन को सक्षम बनाता है।
सीएनसी मशीन टूल रेट्रोफिट:ड्राइव सिस्टम की मरम्मत या अपग्रेड से गुजरने वाली मशीनों के लिए रिप्लेसमेंट एनकोडर फीडबैक केबल - जहां फिक्स्ड-इंस्टॉलेशन रूटिंग के लिए डायनेमिक लाइन केबल ट्रैक क्षमता की आवश्यकता नहीं होती है।
औद्योगिक स्वचालन ड्राइव:कैबिनेट और मोटर माउंटिंग पोजीशन के बीच निश्चित केबल रूटिंग के साथ स्वचालित मशीनरी में सिनामिक्स-आधारित सर्वो पोजिशनिंग सिस्टम।
Q1: 6FX5002-2CA31 (वोल्टेज सिग्नल) और 6FX5002-2EQ10 (पूर्ण एनकोडर) के बीच क्या अंतर है?
6FX5002-2CA31 सी/डी कम्यूटेशन ट्रैक के साथ एनालॉग साइनसॉइडल (1Vpp) वृद्धिशील एनकोडर सिग्नल प्रदान करता है - जिसका उपयोग ऑप्टिकल या चुंबकीय वृद्धिशील एनकोडर के साथ किया जाता है जो साइनसॉइडल आउटपुट उत्पन्न करता है। 6FX5002-2EQ10 में EnDat एब्सोल्यूट एनकोडर सिग्नल होते हैं - इसका उपयोग डिजिटल एब्सोल्यूट एनकोडर के साथ किया जाता है जो स्थिति डेटा को क्रमिक रूप से प्रसारित करता है। मोटर का स्थापित एनकोडर प्रकार निर्धारित करता है कि किस केबल की आवश्यकता है।
Q2: सी/डी ट्रैक केबल बिना सी/डी ट्रैक वाले मानक वृद्धिशील एनकोडर केबल से कैसे भिन्न है?
एक मानक वृद्धिशील केबल (उदाहरण के लिए, 6FX5002-2CA12) केवल ABR साइनसॉइडल सिग्नल वहन करती है - उन मोटरों के लिए जहां कम्यूटेशन को एक अलग हॉल सेंसर द्वारा नियंत्रित किया जाता है या ड्राइव स्टार्टअप पर पोल-फाइंडिंग प्रक्रिया करता है। सी/डी ट्रैक के साथ 6एफएक्स5002-2सीए31 सी और डी साइनसॉइडल कम्यूटेशन चैनलों के लिए 4×0.22 मिमी² कंडक्टर समूह जोड़ता है - मोटर्स के लिए जहां एनकोडर असेंबली एक डिवाइस में वृद्धिशील स्थिति और कम्यूटेशन जानकारी दोनों को एकीकृत करती है। यह स्टार्टअप पोल-फाइंडिंग अनुक्रम को समाप्त कर देता है।
Q3: क्या 6FX5002-2CA31-1BA0 का उपयोग केबल ट्रैक में किया जा सकता है यदि अक्ष यात्रा 5 मीटर से कम है?
हां - मोशन-कनेक्ट 500 को मोशन-कनेक्ट विनिर्देश के अनुसार 5 मीटर तक की दूरी तय करने वाले केबल ट्रैक के उपयोग के लिए रेट किया गया है। इस सीमा के भीतर अक्ष यात्रा के लिए, 6FX5002-2CA31-1BA0 को केबल ट्रैक में स्थापित किया जा सकता है। 5 मीटर से अधिक अक्ष यात्रा के लिए, 6FX8002-2CA31 डायनेमिक लाइन वैरिएंट की आवश्यकता है।
Q4: जब रिज़ॉल्वर केबल (6FX5002-2CF02) 9.2 मिमी है तो 6FX5002-2CA31-1BA0 का व्यास 9.9 मिमी क्यों है?
6FX5002-2CA31 में 16 कंडक्टर (4×0.22 मिमी² सी/डी कंडक्टर सहित) बनाम रिज़ॉल्वर केबल में 12 कंडक्टर होते हैं। अतिरिक्त कंडक्टर बंडल केबल क्रॉस-सेक्शन और बाहरी व्यास को बढ़ाता है। एक ही चैनल में दोनों प्रकारों को रूट करते समय केबल ट्रे भरण गणना और केबल ट्रैक चौड़ाई विनिर्देशों में 0.7 मिमी अंतर (9.9 बनाम 9.2 मिमी) को ध्यान में रखा जाना चाहिए।
