सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | स्लोवाकिया |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX5002-2EQ10-1BA0 |

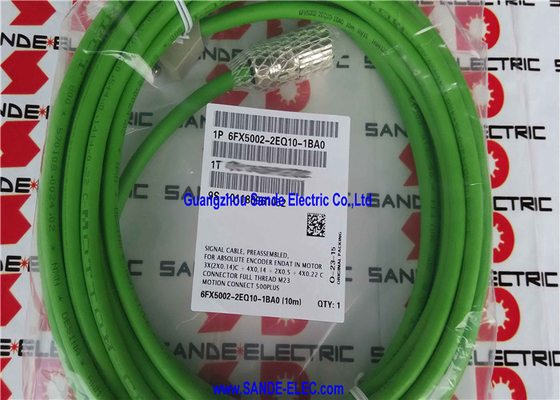

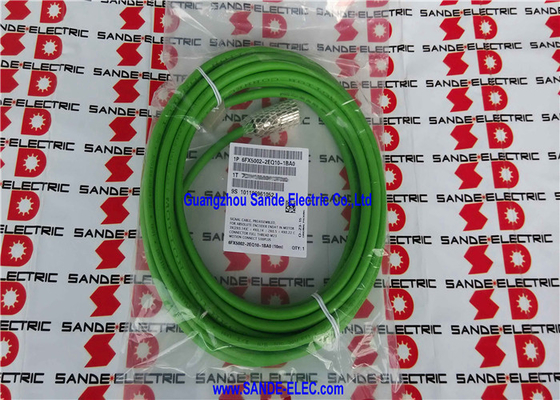

6FX5002-2EQ10-1BA0 Siemens की MOTION-CONNECT 500 रेंज का 10 मीटर का पूर्व-संयोजित पूर्ण एन्कोडर सिग्नल केबल है ′′ इस प्रकार के केबल में सबसे व्यापक रूप से उपयोग की जाने वाली लंबाई,औद्योगिक सर्वो अनुप्रयोगों में मानक ड्राइव कैबिनेट से मोटर केबल रन दूरी के बहुमत को कवर करने के लिए10 मीटर की लंबाई विशिष्ट सीएनसी मशीन टूल्स और औद्योगिक स्वचालन प्रतिष्ठानों के लिए उपयुक्त है जहां ड्राइव कैबिनेट मशीन अक्षों से मानक पृथक्करण दूरी पर स्थित हैं।
सीमेंस के एमसी/एचपी - केबल्स जीएमसी (मोशन कंट्रोल / हाई परफॉर्मेंस, जनरल मोशन कंट्रोल) उत्पाद परिवार में सूचीबद्ध,6FX5002-2EQ10-1BA0 SINAMICS S120 और संबंधित ड्राइव सिस्टम के लिए निर्दिष्ट एन्कोडर केबल है जो स्थिर केबल रूटिंग कॉन्फ़िगरेशन में पूर्ण एन्कोडर से लैस SIMOTICS सर्वो मोटर्स का उपयोग करता है.
| पैरामीटर | मूल्य |
|---|---|
| लम्बाई | 10 मीटर |
| कंडक्टर | 3×(2×0.14mm2) सी + 4×0.14 + 2×0.5 + 4×023 |
| बाहरी व्यास | 9.9 मिमी |
| वोल्टेज रेटिंग | 30V |
| कनेक्टर | M23 पूर्ण धागा + 25-पिन सब-डी |
| श्रृंखला | MOTION-CONNECT 500 |
| मानक | UL/CSA, DESINA |
| केबल समूह | एमसी/एचपी केबल जीएमसी |
"एमसी/एचपी - केबल्स जीएमसी" सामान्य गति नियंत्रण के लिए सीमेंस के मोशन कंट्रोल / हाई परफॉर्मेंस केबल उत्पाद परिवार के भीतर 6FX5002-2EQ10-1BA0 की पहचान करता हैः
एमसी/एचपी:मोशन कंट्रोल/उच्च दक्षता SINAMICS ड्राइव सिस्टम एन्कोडर और सिग्नल केबल के लिए केबल श्रेणी।
जीएमसी (सामान्य गति नियंत्रण):SINAMICS S120, S110 और संबंधित मोशन कंट्रोल प्लेटफार्मों को कवर करने वाले केबल उप-परिवार में पूरी SINAMICS ड्राइव-मोटर केबल प्रणाली के लिए पावर और सिग्नल केबल दोनों शामिल हैं।
SINAMICS S120 सीधी धुरी स्थिति प्रतिक्रियाःसीएनसी मशीनिंग सेंटर, टर्निंग सेंटर और स्लीविंग मशीनें जो SINAMICS S120 का उपयोग करती हैं, जिसमें पूर्ण एन्कोडर SIMOTICS मोटर होते हैं।
सीएनसी मशीन उपकरण उत्पादन वातावरणःउत्पादन सीएनसी सुविधाएं जहां स्टार्टअप अक्ष होमिंग चक्रों को समाप्त करने से गैर-उत्पादक मशीन समय कम हो जाता है
औद्योगिक स्वचालन सर्वो पोजिशनिंगःस्वचालित असेंबली, सामग्री हैंडलिंग में SINAMICS-नियंत्रित सर्वो पोजिशनिंग,और परिशुद्धता स्वचालन जहां बिजली बंद होने की घटनाओं के माध्यम से पूर्ण स्थिति को बनाए रखना नियंत्रक राज्य प्रबंधन को सरल बनाता है.
मशीन टूल्स के बाद के परिष्करण:सिनामिक्स ड्राइव या एन्कोडर सिस्टम के उन्नयन से गुजरने वाली मशीनों में निरपेक्ष एन्कोडर केबलों का प्रतिस्थापन 10 मीटर की लंबाई मानक सीएनसी मशीन टूल्स एक्सिस केबल रन के बहुमत को कवर करती है।
प्रश्न 1: 6FX5002-2EQ10 एन्कोडर केबल में रिज़ॉल्वर केबल की तुलना में अधिक कंडक्टर क्यों होते हैं?
एक रिज़ॉल्वर (3 सिग्नल जोड़े + आपूर्ति = 8 कंडक्टर) एक एनालॉग डिवाइस है जिसके लिए केवल उत्तेजना और साइन/कोसिनस चैनलों की आवश्यकता होती है।एनडीएटी इंटरफेस के साथ एक पूर्ण एन्कोडर एक डिजिटल उपकरण है जो एक सीरियल प्रोटोकॉल , डेटा, और उच्च संकल्प एनालॉग ट्रैक और एन्कोडर आपूर्ति के साथ सिग्नल जोड़े सक्षम। अतिरिक्त कार्य के लिए अतिरिक्त कंडक्टरों की आवश्यकता होती है,जिसके परिणामस्वरूप EQ10 केबल का 16-चालक डिजाइन बनामसाधारण एन्कोडर केबलों में 12 कंडक्टर।
प्रश्न 2: आवेदन में 10 मीटर (6FX5002-2EQ10-1BA0) और 15 मीटर (6FX5002-2EQ10-1BF0) में क्या अंतर है?
दोनों केबल विनिर्देशों में समान हैं, एक ही कंडक्टर, व्यास, कनेक्टर और मानकों का अनुपालन। लंबाई केवल अंतर हैः 10 मीटर के भीतर केबल मार्गों के लिए 10 मीटर,10 से 15 मीटर के बीच के मार्गों के लिए 15 मीटर. वास्तविक रूटिंग पथ को मापें और उपयुक्त लंबाई का चयन करें। 15 मीटर केबल का उपयोग करना जहां 10 मीटर पर्याप्त है, अधिशेष केबल बनाता है जिसे स्थापना में प्रबंधित किया जाना चाहिए।
Q3: SINAMICS प्रणालियों में EnDat एन्कोडर फीडबैक के लिए अधिकतम केबल लंबाई क्या है?
SINAMICS S120 SMC20 प्रलेखन EnDat पूर्ण एन्कोडर के लिए अधिकतम एन्कोडर केबल लंबाई निर्दिष्ट करता है। EnDat एक क्लॉक-सिंक्रोनस प्रोटोकॉल हैट्रांसमिशन लाइन देरी और केबल क्षमता समय सीमाओं को प्रभावित करती हैसीमेंस विश्वसनीय डेटा संचरण सुनिश्चित करने के लिए अधिकतम केबल लंबाई निर्दिष्ट करता है। 10 मीटर और 15 मीटर दोनों वेरिएंट विशिष्ट अधिकतम लंबाई विनिर्देशों के भीतर हैं;SMC20 प्रलेखन से विशिष्ट EnDat घड़ी दरों के लिए पुष्टि.
Q4: क्या 6FX5002-2EQ10-1BA0 SSI पूर्ण एन्कोडर के साथ-साथ EnDat के साथ संगत है?
6FX5002-2EQ10 केबल निर्माण (चालक संख्या, परिरक्षण, और कनेक्टर) एकीकृत पूर्ण एन्कोडर के साथ SIMOTICS मोटर्स के लिए विशिष्ट पूर्ण एन्कोडर (EnDat) इंटरफ़ेस के लिए डिज़ाइन किया गया है।एसएसआई एन्कोडर एक अलग इंटरफ़ेस प्रोटोकॉल का उपयोग करते हैं और विभिन्न पिन असाइनमेंट हो सकते हैं 2EQ10 केबल स्वचालित रूप से एसएसआई एन्कोडर प्रकारों के साथ संगत नहीं है. एसएसआई एन्कोडर कनेक्शन के लिए, विशिष्ट एन्कोडर के इंटरफेस दस्तावेज से पुष्टि करें कि MOTION-CONNECT केबल प्रकार लागू होता है.
