सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | स्लोवाकिया |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX8002-2CF02-1AE0 |

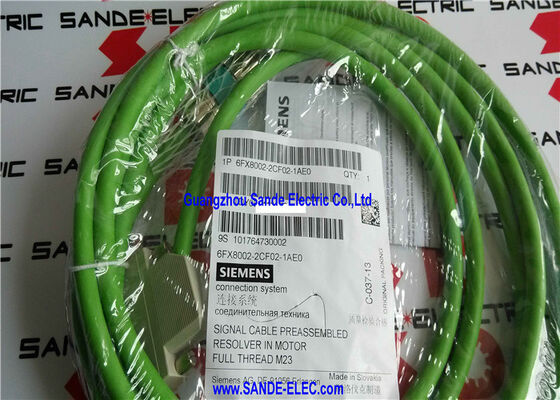

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinet4 मीटर की दूरी पर यह केबल कैबिनेट के भीतर कनेक्शन, छोटी मशीन धुरी और कॉम्पैक्ट मशीनिंग केंद्रों की सेवा करता है जहां मोटर और ड्राइव कम दूरी पर हैं।
केबल मोटर और SINAMICS SMC10 सेंसर मॉड्यूल या समकक्ष रिज़ॉल्वर इंटरफेस के बीच पूर्ण रिज़ॉल्वर फीडबैक सर्किट को ले जाता हैः ड्राइव से रिज़ॉल्वर तक उत्तेजना आपूर्ति,और एनालॉग साइन/कोसिनस स्थिति संकेत रिज़ॉल्वर से वापस ड्राइव के लिए.
| पैरामीटर | मूल्य |
|---|---|
| लम्बाई | 4 मीटर |
| कंडक्टर | 3×(2×0.14mm2) सी + 4×0.14 + 2×05 |
| बाहरी व्यास | 9.2 मिमी |
| कनेक्टर | M23 पूर्ण धागा + 25-पिन सब-डी |
| श्रृंखला | प्रस्ताव-कनेक्ट 800 प्लस |
| मानक | UL/CSA, DESINA |
| प्रकार | ट्रेल करने योग्य |
अपनी छोटी 4 मीटर की लंबाई के बावजूद, 6FX8002-2CF02-1AE0 में पूर्ण MOTION-CONNECT 800PLUS विनिर्देश हैं:
निरंतर लचीलापन क्षमताःकेबल केबल ट्रैक (ड्रैग चेन) सेवा के लिए योग्य हैऔर मोड़ प्रतिरोधी निर्माण निरंतर झुकने चक्रों के माध्यम से संकेत अखंडता बनाए रखने.
तेल प्रतिरोध में वृद्धिःThe 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.
DESINA अनुपालनःM23 कनेक्टर इंटरफेस और RAL रंग कोडिंग DESINA मानकों के अनुरूप हैं ️ उत्पाद पीढ़ियों में SINAMICS ड्राइव हार्डवेयर के साथ इंटरफ़ेस स्थिरता सुनिश्चित करना।
SINAMICS S120 SMC10 के साथ कम्पैक्ट इंस्टॉलेशनःSINAMICS S120 ड्राइव कॉन्फ़िगरेशन रिज़ॉल्वर स्थिति प्रतिक्रिया के लिए SMC10 सेंसर मॉड्यूल का उपयोग करके,जहां मोटर से कैबिनेट की दूरी 4m के भीतर है, कॉम्पैक्ट मशीनिंग केंद्रों और बेंच-माउंटेड परीक्षण उपकरण में आम है.
SINAMICS कैबिनेट-माउंटेड मोटर्स:सर्वो मोटर की स्थिति नियंत्रण कैबिनेट के ठीक बगल में √ छोटे सीएनसी टर्निंग केंद्रों पर धुरी मोटर्स, कॉम्पैक्ट ग्राइंडरों पर फ़ीड एक्सिस ड्राइव और इसी तरह की अल्पकालिक स्थापनाएं।
सीएनसी मशीन टूल्स के चालू करने के लिए स्पेयर पार्ट्स:4 मीटर का केबल एक मानक कमीशन-लंबाई केबल के रूप में कार्य करता है जब वास्तविक केबल रूटिंग को अंतिम लंबी लंबाई का आदेश देने से पहले मूल्यांकन की आवश्यकता होती है।
Q1: छोटी स्थापना के लिए लंबे संस्करण के बजाय 6FX8002-2CF02-1AE0 क्यों चुनें?
Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loop. 4 मीटर के मार्ग के लिए, 6FX8002-2CF02-1AE0 सही केबल है। केवल रूटिंग भत्ता जोड़नाः यदि मार्ग वास्तव में 3.5 मीटर है, तो 4 मीटर केबल उपयुक्त है; यदि यह 5 मीटर के करीब है,अगली लंबी लंबाई की आवश्यकता है.
Q2: क्या रिज़ॉल्वर केबल विभिन्न SINAMICS सेंसर मॉड्यूल वेरिएंट के बीच विनिमेय है?
6FX8002-2CF02 को SMC10 सेंसर मॉड्यूल इंटरफ़ेस के लिए निर्दिष्ट किया गया है। अन्य SINAMICS फीडबैक मॉड्यूल (SMC20, SMC30, DRIVE-CLiQ एन्कोडर) विभिन्न प्रकार के केबल का उपयोग करते हैं।रिज़ॉल्वर केबल एन्कोडर सिग्नल केबल के साथ विनिमेय नहीं है ️ दोनों भौतिक कनेक्टर और पिन असाइनमेंट अलग हैं. इस केबल का चयन करने से पहले SINAMICS S120 हार्डवेयर विन्यास प्रलेखन से पुष्टि करें कि SMC10/रिज़ॉल्वर संयोजन लागू है.
Q3: क्या SINAMICS प्रणालियों में केबल की लंबाई रिज़ॉल्वर माप सटीकता को प्रभावित करती है?
लंबी केबलें कुल क्षमता और प्रतिरोध भार को बढ़ाती हैं।अत्यधिक केबल लंबाई एसएमसी10 के एडीसी इनपुट तक पहुंचने वाले साइन/कोसिनस सिग्नल आयाम को कमजोर करती है.एसएमसी10 दस्तावेज विशिष्ट रिज़ॉल्वर प्रकार के लिए अधिकतम केबल लंबाई निर्दिष्ट करता है 4 मीटर केबल किसी भी मानक रिज़ॉल्वर केबल लंबाई सीमा के भीतर अच्छी तरह से है और न्यूनतम संकेत भार में योगदान देता है.
Q4: 6FX8002-2CF02-1AE0 के लिए किस परिरक्षण समापन की आवश्यकता है?
The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end). कोई अलग क्षेत्र ढाल समापन की आवश्यकता नहीं है. मॉड्यूल के अंत में ढाल जमीन कनेक्शन के लिए सही SINAMICS S120 स्थापना मैनुअल का पालन करें.
