सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | स्लोवाकिया |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX8002-2CF02-1DA0 |

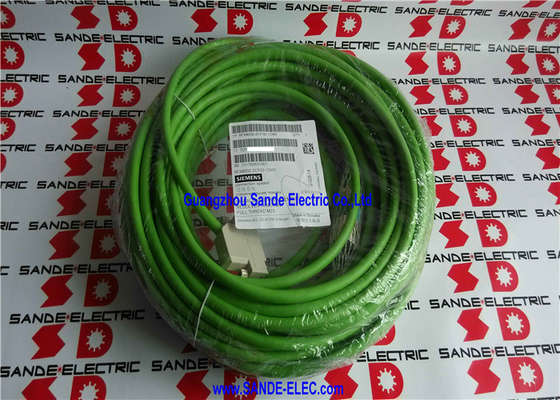

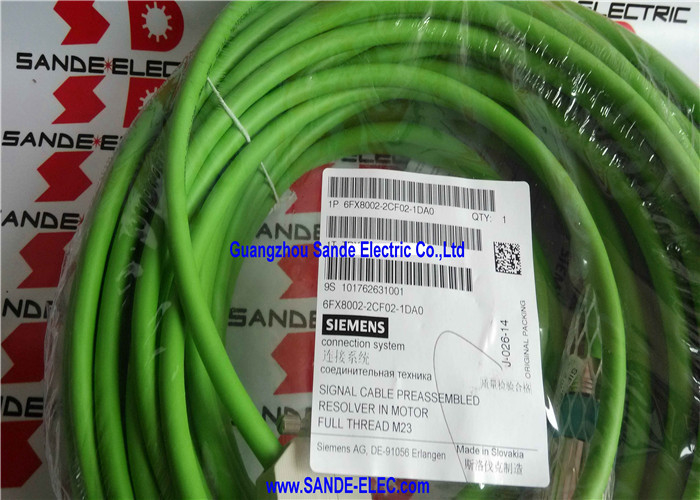

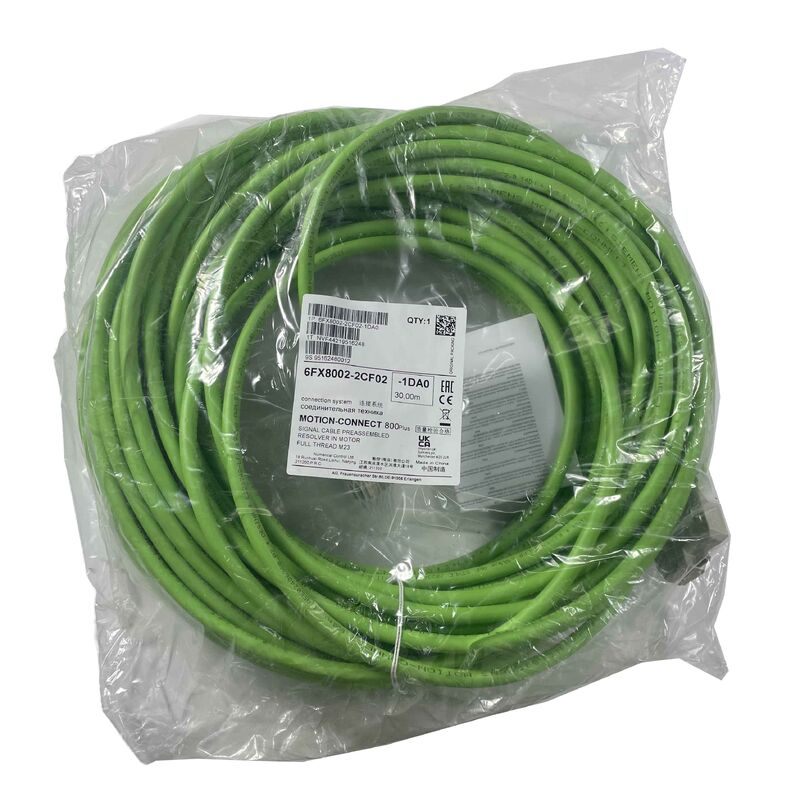

6FX8002-2CF02-1DA0 सिनामिक्स सर्वो ड्राइव सिस्टम के लिए सीमेंस के मोशन-कनेक्ट 800PLUS प्री-असेंबल रिज़ॉल्वर सिग्नल केबल का 30-मीटर संस्करण है। इसमें समान कंडक्टर कॉन्फ़िगरेशन, बाहरी व्यास और कनेक्टर विनिर्देश के साथ 40 मीटर वैरिएंट (6FX8002-2CF02-1EA0) के समान रिज़ॉल्वर फीडबैक सिग्नल होते हैं - अंतर केबल की लंबाई है: 30 मीटर बनाम 40 मीटर।
30 मीटर की लंबाई सर्वो अक्ष इंस्टॉलेशन में काम आती है, जहां ड्राइव कैबिनेट से मोटर रिज़ॉल्वर तक केबल मार्ग 20-30 मीटर तक फैला होता है - गैन्ट्री मशीनें, बड़े मशीनिंग केंद्र, और विस्तारित केबल ट्रैक के साथ औद्योगिक स्वचालन अक्ष, जिसके लिए 40 मीटर से नीचे की अगली मानक लंबाई की आवश्यकता होती है।
| पैरामीटर | कीमत |
|---|---|
| लंबाई | 30मी |
| कंडक्टर | 3×(2×0.14मिमी²) सी + 4×0.14 + 2×0.5 |
| बाहरी व्यास (Dmax) | 9.2 मिमी |
| योजक | M23 पूरा धागा |
| शृंखला | मोशन-कनेक्ट 800प्लस |
| मानक | यूएल/सीएसए, डेसीना |
| प्रकार | अनुगामी (केबल ट्रैक) |
| आवेदन | सिनामिक्स रिज़ॉल्वर प्रतिक्रिया |
6FX8002-2CF02-1DA0 पर M23 फुल-थ्रेड कनेक्टर मोटर सिरे पर रिज़ॉल्वर फीडबैक कनेक्शन को सुरक्षित करता है:
फुल-थ्रेड लॉकिंग:संपूर्ण थ्रेडेड कपलिंग मोटर-साइड M23 रिज़ॉल्वर सॉकेट को पूरी तरह से संलग्न करती है - एक सकारात्मक यांत्रिक लॉक प्रदान करती है जो मशीन टूल सेवा में कंपन को ढीला होने से रोकती है। एक आंशिक-थ्रेड या त्वरित-डिस्कनेक्ट कनेक्टर धीरे-धीरे मोटर कंपन से ढीला हो जाएगा, जिससे रुक-रुक कर रिज़ॉल्वर सिग्नल हानि होगी जो सिनामिक्स ड्राइव में अनियमित स्थिति प्रतिक्रिया दोष उत्पन्न करती है।
आईपी सुरक्षा:पूरी तरह से संलग्न एम23 फुल-थ्रेड कनेक्टर मोटर-एंड कनेक्शन पर आईपी67 सुरक्षा प्रदान करता है - शीतलक और चिप संदूषण को रिज़ॉल्वर सिग्नल संपर्कों तक पहुंचने से रोकता है।
देसीना अनुपालन:M23 फुल-थ्रेड इंटरफ़ेस SIMOTICS सर्वो मोटर्स और ड्राइव पर रिज़ॉल्वर फीडबैक कनेक्शन के लिए DESINA मानक है - SINAMICS पीढ़ियों में मानकीकृत पिन असाइनमेंट।
सिनामिक्स S120 सर्वो ड्राइव:SMC10 सेंसर मॉड्यूल का उपयोग करके SINAMICS S120 इंस्टॉलेशन के लिए रिज़ॉल्वर सिग्नल केबल - SINAMICS S120 प्लेटफ़ॉर्म के साथ रिज़ॉल्वर स्थिति फीडबैक का उपयोग करके सभी सर्वो मोटर कॉन्फ़िगरेशन पर लागू होते हैं।
सीएनसी मशीन टूल अक्ष:मशीनिंग केंद्रों, टर्निंग सेंटरों और ग्राइंडिंग मशीनों के लिए रिज़ॉल्वर से सुसज्जित मोटरों और 30 मीटर केबल ट्रैक-रूटेड सिग्नल केबल रन के लिए सर्वो अक्ष फीडबैक केबल।
औद्योगिक स्वचालन:सिनामिक्स एस120-आधारित औद्योगिक स्वचालन, सामग्री प्रबंधन, और 30 मीटर पर केबल-ट्रैक-रूटेड रिज़ॉल्वर फीडबैक के साथ सटीक स्थिति।
उत्तर अमेरिकी प्रतिष्ठान:यूएस और कनाडाई सुविधाओं में सभी सिनामिक्स रिज़ॉल्वर केबल अनुप्रयोगों को कोड अनुपालन के लिए यूएल/सीएसए-रेटेड केबल की आवश्यकता होती है।
Q1: 6FX8002-2CF02-1DA0 (30m) 6FX8002-2CF02-1EA0 (40m) से किस प्रकार भिन्न है?
दोनों केबल सभी तकनीकी विशिष्टताओं में समान हैं - कंडक्टर कॉन्फ़िगरेशन, बाहरी व्यास (9.2 मिमी), कनेक्टर प्रकार (एम23), वोल्टेज रेटिंग, मानक अनुपालन (यूएल/सीएसए, डेसिना), और बाहरी म्यान सामग्री (पीयूआर)। एकमात्र अंतर लंबाई है: 1DA0 = 30m; 1EA0 = 40 मी. उस लंबाई का चयन करें जो रूटिंग भत्ते के साथ, अतिरिक्त केबल के बिना, ड्राइव कैबिनेट से मोटर तक वास्तविक केबल रूटिंग दूरी को कवर करती है।
Q2: SMC10 के साथ SINAMICS S120 में रिज़ॉल्वर फीडबैक के लिए अधिकतम केबल लंबाई क्या है?
SINAMICS S120 SMC10 सेंसर मॉड्यूल दस्तावेज़ीकरण अधिकतम रिज़ॉल्वर केबल लंबाई निर्दिष्ट करता है। केबल की कैपेसिटेंस और रिज़ॉल्वर सर्किट को लोड करने वाले प्रतिरोध के कारण केबल की लंबाई के साथ रिज़ॉल्वर सिग्नल का आयाम कम हो जाता है - अधिकतम लंबाई से परे, सिग्नल की गुणवत्ता विश्वसनीय स्थिति माप के लिए सीमा से नीचे गिर जाती है। 30m 6FX8002-2CF02-1DA0 इस सीमा के भीतर है; विशिष्ट रिज़ॉल्वर प्रकार के लिए SMC10 तकनीकी दस्तावेज़ से पुष्टि करें।
Q3: क्या मोशन-कनेक्ट 800PLUS रिज़ॉल्वर केबल को इंस्टॉलेशन के समय किसी विशेष ग्राउंडिंग की आवश्यकता होती है?
केबल का M23 कनेक्टर मोटर सिरे पर शील्ड कनेक्शन प्रदान करता है - कनेक्टर हाउसिंग केबल शील्ड को मोटर फ्रेम पर आधारित करता है। ड्राइव/एसएमसी10 के अंत में, सब-डी कनेक्टर एसएमसी10 के ग्राउंड प्लेन के साथ इंटरफेस करता है। केबल स्वयं एक परिरक्षित असेंबली है; इसका ईएमसी प्रदर्शन दोनों सिरों पर सही कनेक्टर ग्राउंडिंग पर निर्भर करता है। केबल शील्ड को किसी भी छोर पर तैरता हुआ न छोड़ें। रिज़ॉल्वर फीडबैक सर्किट में केबल शील्ड ग्राउंडिंग के लिए सीमेंस के सिनामिक्स S120 इंस्टॉलेशन दिशानिर्देशों का पालन करें।
Q4: क्या 6FX8002-2CF02 रिज़ॉल्वर केबल का उपयोग सिनामिक्स के बाहर - अन्य रिज़ॉल्वर-आधारित नियंत्रण प्रणालियों के लिए किया जा सकता है?
6FX8002-2CF02 को विशेष रूप से SINAMICS SMC10 इंटरफ़ेस के लिए इंजीनियर और प्री-टर्मिनेटेड किया गया है। गैर-सीमेंस रिज़ॉल्वर सिस्टम या विभिन्न रिज़ॉल्वर इंटरफ़ेस वाले अन्य सिनामिक्स मॉड्यूल के लिए, इस केबल का पिन असाइनमेंट और कनेक्टर प्रारूप मेल नहीं खा सकता है। कंडक्टर विनिर्देश (3×मुड़ जोड़े + सहायक कंडक्टर) मोटे तौर पर रिज़ॉल्वर सिग्नल आवश्यकताओं के साथ संगत है, लेकिन डिज़ाइन किए गए सिनामिक्स एसएमसी10 इंटरफ़ेस के बाहर किसी भी एप्लिकेशन को लक्ष्य सिस्टम के रिज़ॉल्वर इंटरफ़ेस दस्तावेज़ीकरण के विरुद्ध सत्यापित किया जाना चाहिए।
