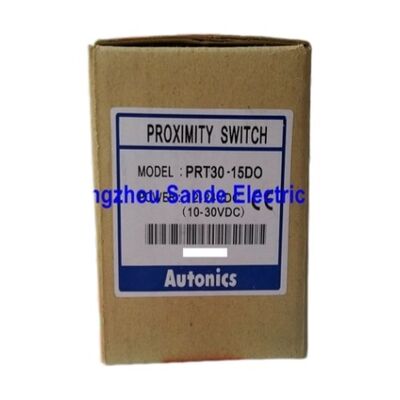

निकटता स्विच PRT30-15D0 PRT3015D0 PRT30-15D0

PRT30-15D0 इंडक्टिव प्रॉक्सिमिटी सेंसर

उत्पाद अवलोकन

बड़े बॉडी वाले प्रॉक्सिमिटी सेंसर अक्सर पसंद किए जाते हैं जहाँ मजबूत यांत्रिक उपस्थिति और स्पष्ट इंस्टॉलेशन ज्यामिति वांछित होती है।इंस्टॉलेशन एक बेलनाकार इंडक्टिव प्रॉक्सिमिटी सेंसर है जो औद्योगिक स्वचालन प्रणालियों में धातु लक्ष्य का विश्वसनीय पता लगाने के लिए बनाया गया है।

Ø30 मिमी सेंसिंग फेस, 15 मिमी सेंसिंग दूरीसेंसर का नॉन-फ्लश इंस्टॉलेशन डिज़ाइन के साथ, यह उन अनुप्रयोगों के लिए उपयुक्त है जहाँ स्थिर पहचान, सरल माउंटिंग और दोहराने योग्य स्विचिंग प्रदर्शन अनावश्यक जटिलता से अधिक महत्वपूर्ण हैं।इस मॉडल का उपयोग आमतौर पर मशीन स्वचालन, कन्वेयर सिस्टम, उत्पादन फिक्स्चर और सामान्य फैक्ट्री उपकरण में किया जाता है जहाँ धातु की वस्तुओं को भौतिक संपर्क के बिना पता लगाने की आवश्यकता होती है।

दैनिक संचालन में, इसका मतलब है कि यांत्रिक स्विच की तुलना में कम टूट-फूट से संबंधित समस्याएं और दोहराए जाने वाले गति वातावरण में अधिक अनुमानित प्रतिक्रिया।

200 हर्ट्ज की रेटेड

रिस्पांस फ्रीक्वेंसी सेंसर को कई मानक औद्योगिक पोजिशनिंग और ऑब्जेक्ट डिटेक्शन कार्यों के लिए पर्याप्त गति प्रदान करती है।एक दृश्य

लाल एलईडी ऑपरेशन इंडिकेटरऔद्योगिक डीसी पावर संगततामुख्य विशेषताएं

धातु लक्ष्यों के लिए स्थिर इंडक्टिव डिटेक्शन

PRT30-15D0 को इंडक्टिव सेंसिंग सिद्धांत के माध्यम से धातु लक्ष्यों का पता लगाने के लिए डिज़ाइन किया गया है।

यह स्वचालन प्रणालियों के लिए एक भरोसेमंद विकल्प है जिन्हें लोहे या समान प्रवाहकीय धातु भागों की संपर्क रहित पहचान की आवश्यकता होती है।

15 मिमी सेंसिंग दूरी

15 मिमी सेंसिंग दूरी

के साथ, सेंसर इंस्टॉलेशन टॉलरेंस और डिटेक्शन विश्वसनीयता के बीच एक उपयोगी संतुलन प्रदान करता है।सेंसर का Ø30 मिमी बेलनाकार बॉडी

Ø30 मिमी सेंसिंग साइड डायमीटर

सेंसर को एक मजबूत औद्योगिक फॉर्म फैक्टर देता है जिसे ब्रैकेट, मशीन फ्रेम और माउंटिंग असेंबली में एकीकृत करना आसान है।

बड़े बॉडी वाले प्रॉक्सिमिटी सेंसर अक्सर पसंद किए जाते हैं जहाँ मजबूत यांत्रिक उपस्थिति और स्पष्ट इंस्टॉलेशन ज्यामिति वांछित होती है।नॉन-फ्लश इंस्टॉलेशनयह मॉडल

नॉन-फ्लश माउंटिंग

के लिए बनाया गया है, जो इच्छित सेंसिंग फ़ील्ड को बनाए रखने के लिए महत्वपूर्ण है। वास्तविक इंस्टॉलेशन में, नॉन-फ्लश सेंसर अक्सर तब चुने जाते हैं जब अधिक सेंसिंग दूरी की आवश्यकता होती है और सेंसिंग फ़ेस के चारों ओर पर्याप्त क्लीयरेंस प्रदान किया जा सकता है।

दृश्य लाल एलईडी इंडिकेटरएक अंतर्निहित लाल एलईडी ऑपरेशन इंडिकेटर

तकनीशियनों को सीधे मशीन पर सेंसर की स्थिति की पुष्टि करने में मदद करता है।

यह इंस्टॉलेशन, सेटअप, समस्या निवारण और निवारक रखरखाव के दौरान उपयोगी है।औद्योगिक डीसी पावर संगततासेंसर

12 से 24 VDC

ऑपरेशन का समर्थन करता है, जिसमें

10 से 30 VDC और यह मानक स्वचालन पैनल और मशीन वायरिंग लेआउट में एकीकरण को सरल बनाता है। को विश्वसनीय सिग्नल पहचान सुनिश्चित करने के लिए पीएलसी इनपुट या लोड डिवाइस के विरुद्ध जांचा जाना चाहिए।पैरामीटर

विनिर्देश

मॉडल

नॉन-कॉन्टैक्ट सेंसिंग विधि

यांत्रिक टूट-फूट को कम करती है, जो दोहराए जाने वाले स्वचालन चक्रों में मूल्यवान है।

15 मिमी सेंसिंग दूरी छोटी रेंज के कॉम्पैक्ट सेंसर की तुलना में अधिक इंस्टॉलेशन लचीलापन प्रदान करती है, खासकर उन अनुप्रयोगों में जहाँ धातु के लक्ष्य सेंसर फ़ेस के बहुत करीब से नहीं गुजर सकते हैं।200 हर्ट्ज रिस्पांस फ्रीक्वेंसी

सेंसर का अधिकतम 10% सेंसिंग दूरी का हिस्टैरिसीस

व्यवहार में, हिस्टैरिसीस तब अस्थिर आउटपुट स्विचिंग को रोकने में मदद करता है जब लक्ष्य थ्रेशोल्ड बिंदु के पास होता है।इसका मतलब है कि चलती उपकरण में कम आउटपुट चैटर और अधिक भरोसेमंद सिग्नल व्यवहार।

एप्लीकेशन क्षेत्रPRT30-15D0 औद्योगिक उपयोग की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैं:कन्वेयर पर धातु के पुर्जों का पता लगाना

असेंबली मशीनों में स्थिति का पता लगाना

स्वचालित फिक्स्चर में सीमा का पता लगाना

पैकेजिंग उपकरण में उपस्थिति की पुष्टि

उत्पादन प्रणालियों में गति अनुक्रम प्रतिक्रिया

• बुनियादी मशीन इंटरलॉक और स्थिति का पता लगाना
• चूंकि यह स्पष्ट रूप से परिभाषित मानक सेंसिंग ऑब्जेक्ट के साथ लोहे के लक्ष्य का पता लगाने के लिए डिज़ाइन किया गया है, यह विशेष रूप से स्टील ब्रैकेट, मशीन घटकों, जिग्स या चलती धातु वर्कपीस से जुड़े अनुप्रयोगों में उपयोगी है।
• इंजीनियरों और खरीदारों के लिए डिज़ाइन लाभ
• इंजीनियरिंग दृष्टिकोण से, PRT30-15D0 बॉडी आकार, सेंसिंग रेंज और विद्युत संगतता का एक व्यावहारिक संयोजन प्रदान करता है।
• इसे विशेष पावर आर्किटेक्चर की आवश्यकता नहीं होती है, और इसका बेलनाकार प्रारूप मानक औद्योगिक माउंटिंग व्यवस्थाओं में अच्छी तरह से काम करता है।
• खरीदारी के दृष्टिकोण से, इस वर्ग के सेंसर अक्सर इसलिए चुने जाते हैं क्योंकि उन्हें कई मशीनों में मानकीकृत करना आसान होता है।

15 मिमी सेंसिंग दूरी के साथ एक Ø30 मिमी नॉन-फ्लश इंडक्टिव मॉडल अनावश्यक अनुकूलन को मजबूर किए बिना कई सामान्य धातु पहचान बिंदुओं को कवर कर सकता है।

यह स्पेयर पार्ट्स योजना और दीर्घकालिक रखरखाव समर्थन को सरल बनाने में मदद करता है।

उन उपयोगकर्ताओं के लिए जिन्हें मानक स्वचालन कर्तव्यों के लिए एक मजबूत इंडक्टिव प्रॉक्सिमिटी सेंसर की आवश्यकता है, PRT30-15D0 एक ठोस, एप्लिकेशन-अनुकूल विकल्प है।

अक्सर पूछे जाने वाले प्रश्न

Q1: PRT30-15D0 किस प्रकार के लक्ष्य का पता लगाने के लिए डिज़ाइन किया गया है?

PRT30-15D0 को

धातु लक्ष्य का पता लगाने

के लिए डिज़ाइन किया गया है, जिसमें इसका मानक सेंसिंग लक्ष्य

45 × 45 × 1 मिमी लोहा

के रूप में निर्दिष्ट है। औद्योगिक उपयोग में, इसका मतलब है कि यह लोहे के धातु की वस्तुओं जैसे स्टील प्लेट, मशीन पार्ट्स, ब्रैकेट या फिक्स्चर का पता लगाने पर सबसे अच्छा प्रदर्शन करता है।
यह अन्य धातुओं पर भी प्रतिक्रिया कर सकता है, लेकिन वास्तविक सेंसिंग दूरी लक्ष्य की सामग्री, आकार और आकृति के आधार पर भिन्न हो सकती है। उन अनुप्रयोगों के लिए जहाँ सटीक दोहराव महत्वपूर्ण है, डिज़ाइन सत्यापन के दौरान लक्ष्य सामग्री पर हमेशा विचार किया जाना चाहिए।Q2: इस सेंसर को नॉन-फ्लश इंस्टॉलेशन की आवश्यकता क्यों है?एक नॉन-फ्लश इंडक्टिव सेंसर को सेंसिंग फ़ेस के चारों ओर खाली जगह की आवश्यकता होती है क्योंकि इसका विद्युत चुम्बकीय क्षेत्र बॉडी से बाहर की ओर फैलता है। यदि सेंसर को आसपास की धातु में फ्लश माउंट किया जाता है, तो सेंसिंग फ़ील्ड विकृत हो सकता है और प्रयोग करने योग्य सेंसिंग दूरी कम हो सकती है।PRT30-15D0 के लिए, उचित नॉन-फ्लश माउंटिंग इच्छित 15 मिमी सेंसिंग प्रदर्शन

को बनाए रखने में मदद करती है और वास्तविक मशीन संचालन में स्विचिंग व्यवहार को अधिक स्थिर रखती है।

Q3: क्या 200 हर्ट्ज रिस्पांस फ्रीक्वेंसी स्वचालन उपकरण के लिए पर्याप्त तेज है?
कई सामान्य औद्योगिक अनुप्रयोगों के लिए,

200 हर्ट्ज पूरी तरह से उपयुक्त है।यह सेंसर को सामान्य स्वचालन कार्यों जैसे पार्ट ट्रांसफर, पोजिशन कन्फर्मेशन, इंडेक्सिंग और सीक्वेंस डिटेक्शन में दोहराए गए लक्ष्य घटनाओं का पता लगाने की अनुमति देता है।

व्यावहारिक रूप से, सेंसर मानक मशीन गति को अच्छी तरह से संभाल सकता है, बशर्ते लक्ष्य प्रस्तुति और पीएलसी इनपुट हैंडलिंग सही ढंग से मेल खाती हो।
अत्यधिक उच्च गति गिनती अनुप्रयोगों के लिए एक अलग सेंसर वर्ग की आवश्यकता हो सकती है, लेकिन नियमित औद्योगिक पोजिशनिंग और उपस्थिति का पता लगाने के लिए, 200 हर्ट्ज एक ठोस कार्य सीमा है।Q4: इस सेंसर में हिस्टैरिसीस का उद्देश्य क्या है?हिस्टैरिसीस तब अस्थिर स्विचिंग को रोकने में मदद करता है जब लक्ष्य डिटेक्शन थ्रेशोल्ड के करीब होता है। इसके बिना, यदि कंपन, लक्ष्य भिन्नता, या यांत्रिक सहनशीलता के कारण सेंसिंग पॉइंट थोड़ा उतार-चढ़ाव करता है तो आउटपुट चैटर ऑन और ऑफ हो सकता है।

PRT30-15D0 पर, हिस्टैरिसीस को

अधिकतम 10% सेंसिंग दूरी का

के रूप में निर्दिष्ट किया गया है, जो वास्तविक मशीनों में अधिक विश्वसनीय सिग्नल व्यवहार का समर्थन करता है जहाँ गति पूरी तरह से स्थिर नहीं होती है। यह कंपन या मामूली लक्ष्य स्थिति भिन्नता वाले वातावरण में विशेष रूप से उपयोगी है।

Q5: इलेक्ट्रिकल इंटीग्रेशन के दौरान इंजीनियरों को किस बात पर ध्यान देना चाहिए?
इंजीनियरों को सेंसर को नियंत्रण सर्किट में एकीकृत करते समय

डीसी सप्लाई रेंज, लोड करंट, लीकेज करंट और अवशिष्ट वोल्टेज को सत्यापित करना चाहिए।PRT30-15D0

12 से 24 VDC
पर संचालित होता है, जिसमें 10 से 30 VDC की स्वीकार्य ऑपरेटिंग रेंज होती है, जो अधिकांश औद्योगिक नियंत्रण प्रणालियों में फिट होती है।

अधिकतम लीकेज करंट 0.6 एमए और 3.5 वी तक का अवशिष्ट वोल्टेज को विश्वसनीय सिग्नल पहचान सुनिश्चित करने के लिए पीएलसी इनपुट या लोड डिवाइस के विरुद्ध जांचा जाना चाहिए।यह विशेष रूप से संवेदनशील लो-करंट इनपुट का उपयोग करते समय या जब एक ही सर्किट में कई डिवाइस वायर्ड होते हैं तो यह महत्वपूर्ण होता है।
