| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | BENTLY |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 330901-00-05-02-00 |

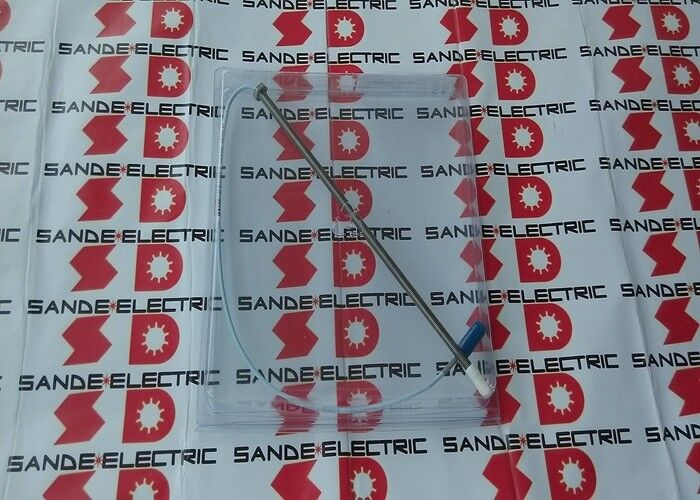

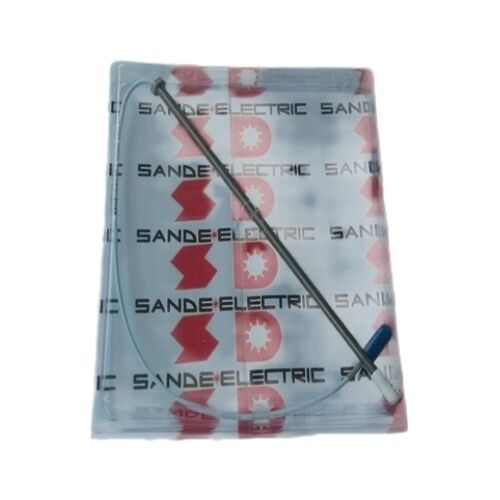

दबेंटली नेवादा 330901-00-05-02-00यह 3300 XL NSv निकटता जांच श्रृंखला का कॉम्पैक्ट 0.5-इंच के मामले विन्यास है जो घूर्णन मशीनरी में शाफ्ट रेडियल विस्थापन के गैर-संपर्क माप के लिए एक वर्डी करंट ट्रांसड्यूसर है।
जांच की नोक एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करती है जो विद्युत प्रवाहकीय शाफ्ट की सतह से परेशान होती है जो पास से गुजरती है; यह परेशानियों को 3300 एनएसवी प्रोक्ज़ोमीटर द्वारा वोल्टेज में परिवर्तित किया जाता है,एक निरंतर डीसी संकेत प्रदान करता है जो जांच के सिर और शाफ्ट के बीच के अंतर के आनुपातिक है.
3300 एक्सएल एनएसवी प्रणाली बेंटली नेवादा के काम के घोड़े निकटता ट्रांसड्यूसर मंच है, टरबाइन, कंप्रेसर, पंप, मोटर्स,और अन्य घूर्णन मशीनरी जहां स्थिति की निगरानी के लिए शाफ्ट कंपन और स्थिति की निगरानी की आवश्यकता होती है, सुरक्षा और प्रक्रिया नियंत्रण।
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
-00-05 विन्यास की कॉम्पैक्ट 0.5 इंच के मामले की लंबाई विशेष रूप से उन प्रतिष्ठानों के लिए है जहां माउंटिंग छेद की गहराई सीमित है,जांच निकाय के चारों ओर सीमित रेडियल क्लीयरेंस वाले प्रतिष्ठानों, या अनुवर्ती स्थानों जहां मूल उपकरण एक छोटी जांच डिजाइन का इस्तेमाल किया।
0.0 इंच के बिना थ्रेडेड सेक्शन (00 उपसर्ग) का मतलब है कि थ्रेडेड हिस्सा जांच के बहुत सिर से फैला है,बिना धागे के अनुभाग पर गहराई बर्बाद किए बिना उथले धागे के बंदरगाहों में अधिकतम संलग्नता.
| पैरामीटर | मूल्य |
|---|---|
| धागा | 1/4-28 UNF (बख्तरबंद नहीं) |
| बिना धागे की लंबाई | 00.0 इंच |
| मामले की लंबाई | 0.5 इंच |
| कनेक्टर | मिनी समाक्षीय ClickLoc (मानक केबल) |
| मामले की सामग्री | AISI 304 स्टेनलेस स्टील |
| टिप सामग्री | पीपीएस (पॉलीफेनिलीन सल्फाइड) |
| केबल प्रतिबाधा | 75 Ω समाक्षीय |
| केबल इन्सुलेशन | एफईपी |
| संवेदनशीलता | 200 एमवी/मिल (7.87 वी/मिमी) |
| आवृत्ति प्रतिक्रिया | डीसी 10 kHz तक |
| ऑपरेटिंग तापमान | −52°C से +177°C तक |
| डीसी प्रतिरोध (केबल) | 4.0 ± 0.5 Ω (0.5 मीटर) |
| अधिकतम थ्रेड संलग्नता | 0.375 इंच |
| अनुशंसित टोक़ | 5.1 N·m (45 in·lb) |
| संगत प्रणाली | 3300 XL NSv |
| अनुमोदन | मानक (विकल्प 00) |
330901-00-05-02-00 जांच एक तीन घटक निकटता ट्रांसड्यूसर प्रणाली का एक तत्व हैः जांच स्वयं, एक विस्तार केबल proximitor के लिए जांच कनेक्ट,और 3300 XL NSv proximitor (कंडीशनिंग मॉड्यूल).
जांच चक्रवात वर्तमान क्षेत्र उत्पन्न करता है, विस्तार केबल कच्चे आरएफ संकेत ले जाता है,और proximitor एक कैलिब्रेटेड DC वोल्टेज आउटपुट में अंतर-निर्भर आरएफ संकेत परिवर्तित करता है सामान्यतः -18V कैलिब्रेटेड दूर के अंतर पर और -1V की ओर भिन्न होता है क्योंकि शाफ्ट जांच के सिर के करीब आता है.
यह वितरित वास्तुकला माप बिंदु (सॉन्ड) को इलेक्ट्रॉनिक्स (प्रोक्सिमिटर) से अलग करती है।
इस जांच में कोई सक्रिय इलेक्ट्रॉनिक्स नहीं है, केवल एक घाव कॉइल और ट्यूनिंग नेटवर्क है, जो जांच को -52°C से +177°C की सीमा में काम करने की अनुमति देता है, जो अर्धचालक सर्किट को नुकसान पहुंचाएगा।
प्रोक्सिमिटर को एक ठंडे, अधिक सुलभ पैनल स्थान पर, मशीन के आवरण के थर्मल और कंपन वातावरण से दूर लगाया जाता है।
बेंटली नेवादा की 3300 XL NSv प्रणाली 3300 XL एक्सटेंशन केबल और प्रोक्सिमिटर के साथ पीछे की ओर संगत है,मौजूदा संयंत्रों में 330901-00-05-02-00 को पहले के 330901 श्रृंखला के जांचकर्ताओं के साथ सीधे विनिमेय बनाने के लिए.
ClickLoc मिनी समाक्षीय कनेक्टर (विकल्प 02) मानक 3300 XL केबल कनेक्टर से मेल खाता है, जो फील्ड केबल असेंबली को संशोधित किए बिना जांच प्रतिस्थापन की अनुमति देता है।
0.5 इंच के केस की लंबाई मशीन केशिंग सतह से जांच के सिर तक भौतिक जांच की गहराई निर्धारित करती है। जब 1/4-28 यूएनएफ धागे के साथ जांच पोर्ट में पूरी तरह से थ्रेड किया जाता है, तो 0.5 इंच के मामले स्थिति जांच टिप 0माउंटिंग सतह से 5 इंच नीचे ️ इस आयाम के अनुरूप शाफ्ट बोरिंग गहराई के लिए उपयुक्त।
गहरे गहरे स्थानों में शाफ्ट तक पहुंचने के लिए उपयोग किए जाने वाले लंबे जांच संस्करणों के विपरीत, 0.5 इंच का मामला आवरण सतह के करीब माप के लिए है।
अनुशंसित स्थापना टॉर्क 5.1 N·m (45 in·lb) है, जिसमें 7.3 N·m (65 in·lb) का पूर्ण अधिकतम है।
अधिकतम टोक़ से अधिक होने से थ्रेड विकृति या पीपीएस जांच के सिर को नुकसान का खतरा होता है।विशेष रूप से महत्वपूर्ण के रूप में सिर की पीपीएस सामग्री के रूप में जबकि रासायनिक रूप से प्रतिरोधी और यांत्रिक रूप से कठिन ️ अत्यधिक मोड़ लोड के तहत कतरनी होगा.
जांच निकाय पर Viton ओ-रिंग सील जांच बंदरगाह पर तेल और प्रक्रिया तरल पदार्थ के खिलाफ सकारात्मक सील प्रदान करता है; स्थापना से पहले ओ-रिंग की स्थिति का निरीक्षण करें और यदि फटा हुआ या विकृत है तो बदलें.
3300 एनएसवी प्रणाली के लिए जांच टिप और शाफ्ट के बीच इष्टतम कार्य अंतर लगभग 2 मिमी (80 मिली) है।
इस अंतराल पर, प्रणाली अपने रैखिक दायरे के केंद्र के निकट काम करती है, अधिकतम संकल्प प्रदान करती है और थर्मल विस्तार या शाफ्ट विचलन से अंतराल त्रुटियों के प्रति संवेदनशीलता को कम करती है।
अंतर को घुमावदार बंदरगाह में जांच की अक्षीय स्थिति को समायोजित करके सेट किया जाता है और शाफ्ट स्थिर के साथ डीसी आउटपुट वोल्टेज को मापकर सत्यापित किया जाता है।
Q1: 330901-00-05-02-00 के लिए इष्टतम कार्य अंतर क्या है और मैं इसे कैसे सेट करूं?
3300 एनएसवी प्रणाली लगभग 2 मिमी (80 मिली) नाममात्र अंतर के लिए कैलिब्रेट किया गया है। शाफ्ट स्थिर और प्रणाली ऊर्जा के साथ,जांच को अक्षीय रूप से तब तक समायोजित करें जब तक कि निकटवर्ती से डीसी आउटपुट वोल्टेज लगभग −10V (3300 एनएसवी प्रणाली के लिए −18V से −2V रैखिक रेंज का मध्य बिंदु) नहीं पढ़ता है.
यह जांच की रैखिक माप सीमा के केंद्र में शाफ्ट की स्थिति है।एक ताला अखरोट के साथ इस स्थिति में जांच लॉक करें और संदर्भ के रूप में proximitor के आउटपुट वोल्टेज का उपयोग कर अंतर विनिर्देश के भीतर है की पुष्टि.
Q2: क्या 330901-00-05-02-00 का उपयोग एक्सटेंशन केबल के बिना किया जा सकता है जो सीधे प्रोक्सिमिटर से जुड़ा हो?
जांच के क्लिकलोक मिनी समाक्षीय कनेक्टर (विकल्प 02) मानक 3300 XL NSv एक्सटेंशन केबल से जुड़ता है, जो फिर निकटवर्ती से जुड़ता है।
जबकि बेंच परीक्षण में एक्सटेंशन केबल के बिना प्रोक्सिमिटर से जांच को कनेक्ट करना शारीरिक रूप से संभव है, कैलिब्रेटेड सिस्टम को विशिष्ट केबल प्रतिबाधाओं के साथ डिजाइन और विशेषता है।
कोई एक्सटेंशन केबल का उपयोग करना, या एक केबल जो बेंटली नेवादा के 3300 एक्सएल विनिर्देशों से मेल नहीं खाता है, सिस्टम संवेदनशीलता और रैखिक सीमा को प्रभावित करेगा।हमेशा सही उपयोग करें Bently नेवादा 3300 XL विस्तार केबल क्षेत्र प्रतिष्ठानों के लिए.
Q3: अनुमोदन विकल्प 00 (मानक) के रूप में सूचीबद्ध हैं ️ क्या यह खतरनाक क्षेत्रों में स्थापना को रोकता है?
मानक अनुमोदन (विकल्प 00) का अर्थ है कि इस जांच संस्करण में अतिरिक्त ATEX, IECEx, या अन्य खतरनाक क्षेत्र प्रमाणन नहीं हैं जो विकल्प 05 संस्करण प्रदान करता है।वर्गीकृत खतरनाक क्षेत्रों में प्रतिष्ठान (विस्फोटक वातावरण), ज्वलनशील गैस या धूल क्षेत्रों) एजेंसी द्वारा अनुमोदित जांच के संस्करण की आवश्यकता होती है।
गैर-खतरनाक मशीन कक्षों के लिए मानक विकल्प 00 उपयुक्त है और बिना किसी प्रतिबंध के सामान्य औद्योगिक उपयोग को कवर करता है।
Q4: क्या 330901 "NSv" और पुराने 330900 श्रृंखला के जांचकर्ताओं के बीच कोई अंतर है?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
330901 एनएसवी श्रृंखला में 330900 श्रृंखला के समान 1/4-28 यूएनएफ धागा और क्लिकलॉक कनेक्टर का उपयोग किया जाता है, जिससे भौतिक अनुवर्ती सरल हो जाता है,लेकिन NSv प्रणाली के निकटवर्ती और विस्तार केबल NSv जांच के साथ इस्तेमाल किया जाना चाहिए कैलिब्रेशन सटीकता बनाए रखने के लिए.
गैर-एनएसवी प्रोक्सिमिटर के साथ एनएसवी जांचों का मिश्रण कैलिब्रेशन ऑफसेट का उत्पादन कर सकता है।
प्रश्न 5: इस जांच से शाफ्ट की अधिकतम सतह की गति कितनी है?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
जांच में कोई यांत्रिक गति सीमा नहीं है; यह तब तक काम करती है जब तक कि शाफ्ट की सतह जांच की रैखिक सीमा के भीतर हो।
10,000 आरपीएम से ऊपर काम करने वाली मशीनों के लिए, उच्च आदेशों पर कंपन संकेतों की आवृत्ति सामग्री प्रणाली के बैंडविड्थ के करीब हो सकती है,लेकिन मौलिक और निचले क्रम के हार्मोनिक पूरी तरह से माप सीमा के भीतर रहते हैं.
