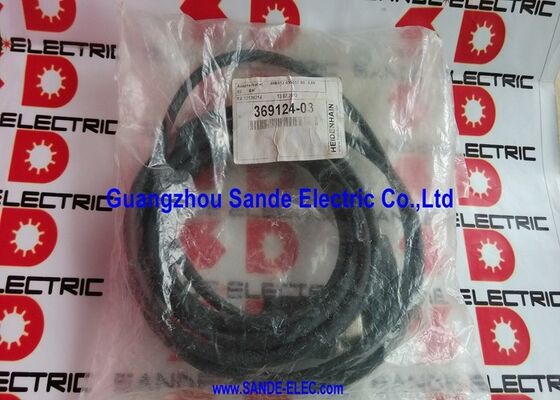

Heidenhain Corp एडाप्टर केबल 369124-03 36912403 369124-O3

369124-03। Heidenhain केबल 12 पिन महिला से 14 पिन पुरुष / ताला पेंच / सीएनसी और एन्कोडर माप इंटरफ़ेस

हीडेनहेन माप प्रणाली के लिए सटीक इंटरफ़ेस केबल

The 369124-03 is a Heidenhain-manufactured interface cable connecting components within Heidenhain's position measurement and CNC systems — carrying precision encoder signals or measurement data between a 12-pin female interface and a 14-pin male mating connector.

हेडेनहेन मशीन टूल्स और परिशुद्धता औद्योगिक उपकरणों के लिए रैखिक एन्कोडर, रोटरी एन्कोडर, कोण एन्कोडर, डिजिटल रीडआउट और सीएनसी नियंत्रणों का डिजाइन और निर्माण करता है।इस श्रेणी में इंटरफ़ेस केबल माप तत्वों के बीच महत्वपूर्ण संकेत मार्गों के रूप में कार्य करते हैं , तराजू, और जांच और मूल्यांकन इलेक्ट्रॉनिक्स या सीएनसी नियंत्रण इकाइयां जो स्थिति प्रतिक्रिया को संसाधित करती हैं।

मुख्य उत्पाद जानकारी

लॉकिंग स्क्रू ️ मशीन टूल्स वातावरण में सुरक्षित कनेक्शन

369124-03 कनेक्टर पर लॉक स्क्रू तंत्र मशीन उपकरण और औद्योगिक स्वचालन अनुप्रयोगों के लिए एक महत्वपूर्ण विशेषता हैः

कंपन प्रतिरोधःसीएनसी मशीन टूल्स धुरी के घूर्णन, धुरी के आंदोलन और काटने की ताकत से निरंतर कंपन उत्पन्न करते हैं।कंपन वाले वातावरण में कनेक्टर समय के साथ ढीला काम करते हैं, जिससे समय-समय पर सिग्नल का नुकसान होता है जो स्थिति त्रुटियों या एन्कोडर अलार्म का उत्पादन कर सकता हैलॉक स्क्रू कंपन के अधीन सकारात्मक संपर्क बनाए रखते हैं।

सुरक्षित संकेत अखंडता:हेडेनहेन के एन्कोडर सिग्नल सटीक अंतर सिग्नल हैं जहां कनेक्टर संपर्क प्रतिरोध सीधे सिग्नल की गुणवत्ता को प्रभावित करता है।ताला पेंच कनेक्टर पूरी तरह से बैठे सुनिश्चित करते हैं और प्रत्येक पिन पर लगातार संपर्क प्रतिरोध बनाए रखता है.

सकारात्मक प्रतिधारणःताला लगाने वाला पेंच संभोग कनेक्टर पर एक संबंधित धागे या ताला लगाने वाली सुविधा को संलग्न करता है ∙ मशीन के संचालन के दौरान केबल को गलती से मुक्त नहीं किया जा सकता है।

आवेदन

सीएनसी मशीन उपकरण स्थिति प्रतिक्रियाःसीएनसी मशीनिंग केंद्र, टर्निंग केंद्र, पीसने की मशीनें,और जेग ड्रिलिंग मशीनों अक्ष स्थिति प्रतिक्रिया के लिए हेडेनहेन रैखिक तराजू या घूर्णी एन्कोडर का उपयोग ′′ 369124-03 सीएनसी नियंत्रण के एन्कोडर इनपुट को एन्कोडर से जोड़ता है.

निर्देशांक मापने वाली मशीनें (CMM):सीएमएम प्रणालियों पर हेडेनहेन लंबाई गेज और टच जांच के लिए मापने वाले सिरों और मूल्यांकन इलेक्ट्रॉनिक्स के बीच विश्वसनीय केबल कनेक्शन की आवश्यकता होती है।

परिशुद्धता मशीनिंग और मापिकीःउच्च परिशुद्धता वाले पीसने और शॉनिंग मशीनें जिनमें हेडेनहेन एन्कोडर हैं, सटीक स्टॉक हटाने के नियंत्रण के लिए आवश्यक सब-माइक्रोन स्थिति प्रतिक्रिया प्रदान करते हैं।

डिजिटल रीडिंग सिस्टम:हेडेनहेन एनडी डिजिटल रीडआउट यूनिट ¢ एन्कोडर केबलों से सुसज्जित फ्रिलिंग मशीनें, टर्न और सतह पीसने वाली मशीनें स्केल या एन्कोडर को रीडआउट डिस्प्ले से जोड़ती हैं।

औद्योगिक स्वचालन की स्थितिःबंद-लूप स्थिति प्रतिक्रिया के लिए हेडेनहेन एन्कोडर का उपयोग कर सटीक विनिर्माण उपकरण में सर्वो पोजिशनिंग सिस्टम।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: एन्कोडर और नियंत्रण प्रणाली के बीच 369124-03 केबल किस प्रकार के संकेत ले जाता है?

हेडेनहेन एन्कोडर केबल सिग्नल चैनलों पर अंतर सिन्यूसोइडल (1Vpp) या TTL/HTL वर्ग तरंग संकेत (sin/cos या A/B/R), एन्कोडर आपूर्ति वोल्टेज (आमतौर पर 5V या 5-12V DC),और संदर्भ चिह्न आउटपुटसभी सिग्नल चैनलों में शोर प्रतिरोध के लिए अंतर जोड़े का प्रयोग किया जाता है।केबल के पिन असाइनमेंट 12-पिन एन्कोडर अंत में प्रत्येक संकेत प्रकार को 14-पिन नियंत्रण इंटरफ़ेस पर संबंधित पिन से जोड़ता है.

प्रश्न 2: 369124-03 केबल को संभालने या बदलने पर क्या सावधानियां बरतनी चाहिए?

एन्कोडर सिग्नल केबल कनेक्टर हैंडलिंग के प्रति संवेदनशील होते हैं। सुनिश्चित करें कि दोनों कनेक्टर पूरी तरह से जुड़ा हुआ है और सिस्टम को चालू करने से पहले लॉक स्क्रू पूरी तरह से कस रहे हैं।कनेक्टर तनाव राहत के पास तेज केबल मोड़ से बचें. प्रतिस्थापन के बाद, सत्यापित करें कि सीएनसी नियंत्रण एन्कोडर का सही ढंग से पता लगाता है ∙ सही दिशा में स्थिति गिनती की जांच करें और यदि होमिंग की आवश्यकता है तो संदर्भ चिह्न का पता लगाने की पुष्टि करें.

Q3: हेडेनहेन प्रणालियों में केबल की लंबाई एन्कोडर सिग्नल की गुणवत्ता को कैसे प्रभावित करती है?

हेडेनहेन प्रत्येक एन्कोडर इंटरफेस प्रकार के लिए अधिकतम केबल लंबाई निर्दिष्ट करता है। 1Vpp साइनसॉइडल एन्कोडर के लिए, लंबे केबल केबल क्षमता को बढ़ाते हैं और नियंत्रण तक पहुंचने वाले सिग्नल आयाम को कम करते हैं.टीटीएल वर्ग तरंग एन्कोडर के लिए, केबल की लंबाई संकेत के उदय समय को प्रभावित करती है।हेडेनहेन केबल चयन गाइड में एन्कोडर आउटपुट प्रकार और स्थापना विन्यास के अनुसार अधिकतम अनुमत केबल लंबाई निर्दिष्ट की गई है.

Q4: क्या 369124-03 एक मानक हेडेनहेन केबल है या एक विशिष्ट एन्कोडर मॉडल केबल है?

369124-03 उनके केबल्स और कनेक्टर उत्पाद रेंज में एक हेडेनहैन भाग संख्या है, जिसे एक परिभाषित एन्कोडर-टू-कंट्रोल इंटरफ़ेस संयोजन के लिए एक विशिष्ट केबल असेंबली के रूप में कैटलॉग किया गया है।हेडेनहेन अपने सभी एन्कोडर परिवारों और नियंत्रण इंटरफेस को कवर करने वाले केबलों और कनेक्टरों की एक व्यापक सूची रखता हैएन्कोडर प्रलेखन या हेडेनहेन केबल चयन गाइड से पुष्टि करें कि 369124-03 स्थापना में विशिष्ट एन्कोडर मॉडल और नियंत्रण इंटरफ़ेस के लिए सही केबल है।
