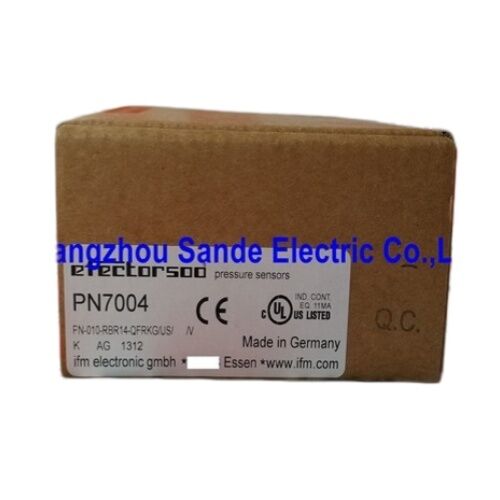

ifm दबाव सेंसर PN7004 PN7004

IFM PN7004∙ इलेक्ट्रॉनिक दबाव सेंसर ∙ 0 ∙10 बार, 18 ∙36 वीडीसी, 2 × पीएनपी/एनपीएन आउटपुट, जी1/4 आंतरिक, एम12, आईपी65, 4-अंकीय डिस्प्ले

अवलोकन

दआईएफएम पीएन7004एक इलेक्ट्रॉनिक दबाव सेंसर है जो -1 से 10 बार तक कवर करता है, दो स्वतंत्र रूप से प्रोग्राम करने योग्य स्विचिंग आउटपुट के साथ, एक एकीकृत 4-अंकीय अल्फ़ान्यूमेरिक डिस्प्ले,और एक G1⁄4 "महिला (आंतरिक) धागा प्रक्रिया कनेक्शनआईएफएम की पीएन7000 श्रृंखला के भीतर, the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.

-1 से 10 बार की सीमा वायवीय प्रणालियों और निम्न दबाव प्रक्रियाओं का क्षेत्र है।

औद्योगिक मशीनों के लिए संपीड़ित हवा की आपूर्ति आम तौर पर 6 ¢ 8 बार पर काम करती है; सक्शन ग्रिपर के लिए वैक्यूम इजेक्टर 0 से -1 बार के बीच काम करते हैं;शीतलन पानी के सर्किट सिस्टम ऊंचाई और पंप दबाव के आधार पर 3-8 बार पर चल रहे हैं.

PN7004 इन सभी को एक ही माप सीमा के साथ संभालता है, और एकीकृत डिस्प्ले अतिरिक्त उपकरण के बिना सेंसर बिंदु पर प्रत्यक्ष दबाव रीडिंग प्रदान करता है।

दो प्रोग्राम करने योग्य स्विचिंग आउटपुट सरल एकल आउटपुट दबाव स्विच की तुलना में PN7004 की व्यावहारिक रूप से सबसे मूल्यवान विशेषता है।

किसी भी प्रणाली में जिसे नियंत्रण और अलार्म सेटपॉइंट दोनों की आवश्यकता होती है, एक कंप्रेसर जो 5 बार और 3 बार से कम अलार्म पर लोड करता है,एक हाइड्रोलिक सर्किट जो 60 बार पर एक चक्र और 80 बार से अधिक अलार्म की अनुमति देता है ¢ PN7004 एक के साथ दो अलग सेंसर की जगह लेता है.

दोनों सेटपॉइंट एक ही दबाव कनेक्शन की निगरानी करते हैं; दोनों स्वतंत्र रूप से पीएलसी से कनेक्ट होते हैं; दोनों अपने व्यक्तिगत रूप से प्रोग्राम किए गए सीमा स्तरों पर स्विच करते हैं।

प्रमुख विनिर्देश

−१ से १० बार तक

-१ बार से शुरू होने वाली माप सीमा PN7004 को एक अलग सेंसर की आवश्यकता के बिना वैक्यूम अनुप्रयोगों के लिए सीधे लागू करती है।वैक्यूम निर्माण, और डीगैसिंग अनुप्रयोग 0 और -0.95 बार गेज (पूर्ण वैक्यूम के करीब) के बीच काम करते हैं।

The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.

10 बार की ऊपरी सीमा में सभी प्रकार के वायुगत मशीन दबाव शामिल हैं। मानक औद्योगिक कंप्रेसर से वायुगत वितरण के लिए आपूर्ति आमतौर पर 6 ¢ 8 बार है।दबाव नियामकों और हानि के बाद, उपयोग के बिंदु पर दबाव 4 ¢ 6 बार है; उच्च दबाव वाले वायवीय अनुप्रयोग (कुछ क्लैंपिंग सिलेंडर, वायवीय प्रेस) 8 ¢ 10 बार तक पहुंचते हैं।

PN7004 इन सभी को अपने माप सीमा से अधिक नहीं होने के बिना संभालता है।

अधिभार संरक्षण: 75 बार प्रूफ, 150 बार फट प्रूफ

७५ बार का दबाव १० बार की माप सीमा के विरुद्ध ७ है।51 अतिभार कारक

यह आईएफएम की मान्यता है कि कम दबाव वाली वायवीय और हाइड्रोलिक प्रणालियों में भी उनके सामान्य ऑपरेटिंग रेंज से काफी अधिक दबाव घटनाएं होती हैंएक्यूमेटर डिस्चार्ज, और हाइड्रोलिक सिलेंडर के अंत-स्टॉप प्रभाव सभी ट्रांजिट उत्पन्न करते हैं जो सेटपॉइंट से कई गुना अधिक हो सकते हैं।

75 बार का दबाव सुनिश्चित करता है कि PN7004 की सिरेमिक माप सेल शून्य शिफ्ट या स्थायी क्षति के बिना इन घटनाओं से बचती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: PN7004 और PN7000 में क्या अंतर है और मैं कैसे चुनूं?

पीएन७००४ का माप -१ से १० बार है, जिसमें आईपी६५ और जी1⁄4" आंतरिक (महिला) धागा है, जो वायवीय प्रणालियों, कम दबाव वाले हाइड्रोलिक्स और उपकरण हवा के लिए है।PN7000 IP67 और G1⁄4" बाहरी (पुरुष) धागे के साथ 0 ¢ 400 बार मापता है, उच्च दबाव वाली मशीनों में मुख्य हाइड्रोलिक सर्किट के लिए।

दोनों में एक ही 18 36V डीसी आपूर्ति, पीएनपी / एनपीएन आउटपुट, एम 12 कनेक्टर, और एकीकृत डिस्प्ले है। माप रेंज के आधार पर चुनेंः यदि आपका सिस्टम 10 बार से नीचे काम करता है, तो पीएन 7004; 10 बार से ऊपर,PN7000 या मध्य श्रेणी के PN श्रृंखला संस्करण पर विचार करें.

Q2: क्या PN7004 पर OUT2 दूसरे स्वतंत्र दबाव स्विच के रूप में कार्य कर सकता है?

हाँ. OUT2 या तो OUT1 से अलग सेटपॉइंट पर एक दूसरे स्वतंत्र स्विचिंग आउटपुट के रूप में प्रोग्राम किया जा सकता है, या एक नैदानिक आउटपुट के रूप में जो सेंसर की आंतरिक स्थिति का संकेत देता है।जब दूसरे स्विचिंग आउटपुट के रूप में कॉन्फ़िगर किया जाता है, दोनों आउटपुट अपने संबंधित प्रोग्राम किए गए सेटपॉइंट्स पर स्वतंत्र रूप से स्विच करते हैं, प्रत्येक की अपनी हिस्टेरिसिस सेटिंग होती है।

यह PN7004 को दो स्वतंत्र एकल आउटपुट दबाव स्विच के बराबर बनाता है जो एक माप बिंदु साझा करते हैं।

Q3: G1⁄4" कनेक्शन को आंतरिक धागे के रूप में सूचीबद्ध किया गया है, सेंसर किस हार्डवेयर से जुड़ा हुआ है?

G1⁄4" आंतरिक (महिला) धागा का मतलब है सेंसर शरीर में एक महिला सॉकेट है जिसमें एक पुरुष G1⁄4" बीएसपी फिटिंग स्क्रू है।या मशीन के दबाव लाइन से प्रत्यक्ष फिटिंग सेंसर के सोकेट के साथ संरेखित किया जाना चाहिए.

कई हाइड्रोलिक और वायवीय मनिफोल्ड महिला G1⁄4 "पोर्ट प्रदान करते हैं ¢ PN7000 (पुरुष धागा) इनसे सीधे जुड़ जाएगा, लेकिन PN7004 (महिला धागा) को पुरुष धागा फिटिंग या एडाप्टर की आवश्यकता होती है।आदेश देने से पहले मशीन के दबाव नल पर कनेक्शन प्रारूप की पुष्टि करें.

Q4: PN7004 PB7024 और PN7024 की जगह लेती है क्या यह एक प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन है?

आईएफएम पीएन7004 को इन पहले के मॉडल के प्रतिस्थापन के रूप में सूचीबद्ध करता है, जिसमें संगत माप सीमा, आउटपुट प्रकार और प्रक्रिया कनेक्शन है।प्रोग्रामिंग इंटरफेस और डिस्प्ले पुराने मॉडलों से भिन्न होते हैं.

विद्युत और यांत्रिक स्थापना ज्यादातर मामलों में संगत होनी चाहिए। तारों से पहले मूल स्थापना के M12 कनेक्टर पिन-आउट को PN7004 के कनेक्टर असाइनमेंट से जांचें।

Q5: क्या हाइड्रोलिक मशीन वातावरण के लिए IP65 पर्याप्त है या IP67 की आवश्यकता है?

IP65 पूर्ण धूल बहिष्करण और किसी भी दिशा से पानी के जेट के खिलाफ सुरक्षा को कवर करता हैऔर हाइड्रोलिक मशीन वातावरण के लिए विशिष्ट आकस्मिक तरल पदार्थ जोखिम.

IP67 (अस्थायी विसर्जन) की आवश्यकता तब होती है जब सेंसर जल में डूब सकता है या उच्च दबाव वाले तरल पदार्थ के बाढ़ के अधीन हो सकता है।

अधिकांश वायवीय और हाइड्रोलिक पैनल प्रतिष्ठानों के लिए जहां सेंसर मशीन कैबिनेट के अंदर या एक सुलभ मनिफोल्ड पर स्थित है, IP65 पर्याप्त है।

डंपर, खाई या ऐसे स्थानों में लगाए गए सेंसरों के लिए जहां द्रव जमा होना संभव है, IP67 अतिरिक्त सुरक्षा प्रदान करता है।
