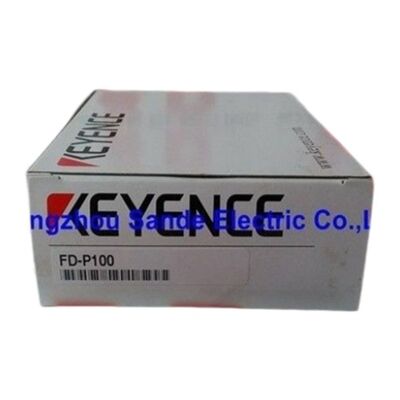

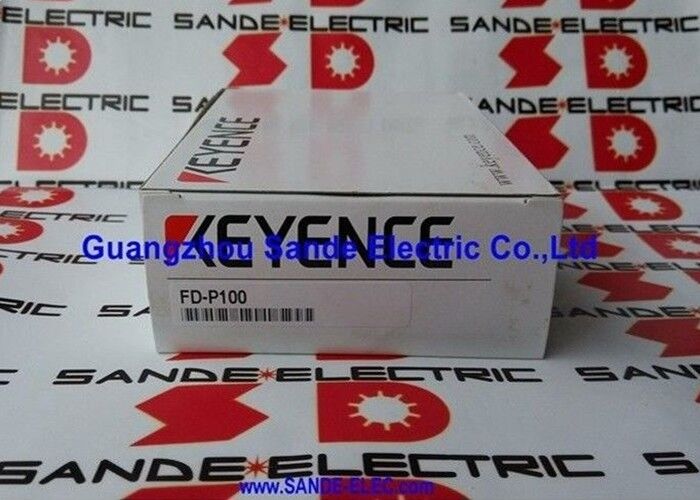

Keyence FD-P100 | फ्लो प्रेशर सेंसर हेड — लिक्विड फ्लो डिटेक्शन, पीएलसी-कम्पेटिबल, इनलाइन माउंटिंग

अवलोकन

Keyence FD-P100Keyence के सेपरेट-एम्प्लीफायर डिजिटल फ्लो सेंसर सिस्टम का सेंसर हेड कॉम्पोनेन्ट है, जो लिक्विड मॉनिटरिंग एप्लिकेशन्स में 10 से 100 लीटर प्रति मिनट की फ्लो रेंज को कवर करता है।यह एक एकीकृत सिस्टम के हिस्से के रूप में काम करता है: FD-P100 सेंसर हेड सीधे फ्लो लाइन में स्थापित किया जाता है, जबकि एक अलग एम्प्लीफायर यूनिट (DIN रेल के लिए FD-V70A या पैनल माउंटिंग के लिए FD-V75A) एक सुविधाजनक कंट्रोल पैनल लोकेशन पर माउंट की जाती है — इलेक्ट्रॉनिक्स को डिटेक्शन पॉइंट पर फ्लूइड, गर्मी और कंपन से दूर रखती है।

यह स्प्लिट आर्किटेक्चर सेपरेट-एम्प्लीफायर डिज़ाइन का व्यावहारिक लाभ है।

सेंसर हेड में स्वयं कोई इलेक्ट्रॉनिक्स नहीं होता है जो कूलेंट स्प्रे, प्रोसेस तापमान, या मैकेनिकल कंपन से जोखिम में हो। इसका काम विशुद्ध रूप से फ्लूइड मैकेनिकल है: वह सिग्नल उत्पन्न करना जिसे एम्प्लीफायर प्रोसेस करता है।

कंट्रोल्ड पैनल एनवायरनमेंट में माउंट किया गया एम्प्लीफायर, डिस्प्ले, थ्रेशोल्ड कम्पेरेटर, एनालॉग आउटपुट और पीएलसी इंटरफ़ेस रखता है।

Keyence के FD सीरीज़ से परिचित इंजीनियर इसे FD-V प्रोडक्ट फ़ैमिली में इस्तेमाल की जाने वाली समान फिलॉसफी के रूप में पहचानेंगे — एम्प्लीफायर से मेल खाने वाले सेंसर हेड, प्रत्येक अपने संबंधित ऑपरेटिंग एनवायरनमेंट के लिए ऑप्टिमाइज़ किए गए हैं।

पीएलसी-आधारित मैन्युफैक्चरिंग सिस्टम में, FD-P100 वह फ्लो डेटा प्रदान करता है जिसका उपयोग पीएलसी प्रोग्राम कूलिंग सर्किट मॉनिटरिंग, मशीनिंग ऑपरेशन शुरू होने से पहले कूलेंट फ्लो कन्फर्मेशन, प्रोसेस फ्लूइड कंट्रोल और न्यूनतम सुरक्षित थ्रेशोल्ड से नीचे फ्लो गिरने पर अलार्म जनरेशन के लिए करते हैं।

एम्प्लीफायर के NPN या PNP ओपन-कलेक्टर आउटपुट (एम्प्लीफायर वेरिएंट पर निर्भर) बिना किसी इंटरमीडिएट सिग्नल कंडीशनिंग के सीधे पीएलसी के डिजिटल इनपुट मॉड्यूल से कनेक्ट होते हैं।

मुख्य स्पेसिफिकेशन्स

पैरामीटर

FD-P100 सेंसर हेड और इसका पेयर किया गया एम्प्लीफायर एक ऐसा सिस्टम बनाते हैं जहाँ सेंसिंग पॉइंट और कंट्रोल इलेक्ट्रॉनिक्स के बीच फिजिकल सेपरेशन परिभाषित इंजीनियरिंग लाभ है।

मैन्युफैक्चरिंग एनवायरनमेंट में जहाँ सेंसर को पंपों के करीब, मशीन एनक्लोजर के अंदर, हीट सोर्स के बगल में, या कहीं भी रखा जाना चाहिए जो इलेक्ट्रॉनिक्स को तनाव में डालता है, स्प्लिट आर्किटेक्चर एम्प्लीफायर की विश्वसनीयता से समझौता किए बिना ऑप्टिमल सेंसर प्लेसमेंट की अनुमति देता है।

एम्प्लीफायर का डुअल-लेवल LED डिस्प्ले वर्तमान फ्लो वैल्यू और प्रोग्राम किए गए थ्रेशोल्ड दोनों की एक साथ विजिबिलिटी प्रदान करता है — कमीशनिंग (थ्रेशोल्ड को सटीक रूप से सेट करना) और नियमित रखरखाव जांच (मशीन को रोके बिना प्रोसेस के स्पेसिफिकेशन के भीतर काम करने की पुष्टि करना) के दौरान एक व्यावहारिक सुविधा।

डिस्प्ले सामान्य ऑपरेशन में प्रति सेकंड पांच बार अपडेट होता है, जो वास्तविक समय में क्षणिक फ्लो वेरिएशन देखने के लिए पर्याप्त तेज है।

एम्प्लीफायर से दो कंट्रोल आउटपुट स्वतंत्र थ्रेशोल्ड मॉनिटरिंग प्रदान करते हैं — एक आउटपुट "नॉर्मल फ्लो कन्फर्म्ड" सिग्नल कर सकता है जबकि दूसरा "फ्लो बहुत कम, ऑपरेशन रोकें" सिग्नल करता है।

यह डुअल-आउटपुट क्षमता सुरक्षा इंटरलॉक एप्लिकेशन्स के लिए काम आती है जहाँ एक ही इंस्टॉलेशन में न्यूनतम और अधिकतम फ्लो बाउंड दोनों की पुष्टि की आवश्यकता होती है।

रिस्पॉन्स टाइम और एनालॉग आउटपुट

चयन योग्य रिस्पॉन्स टाइम (0.5 से 60 सेकंड) एक सीमा नहीं है — यह एक जानबूझकर किया गया एवरेजिंग फ़ंक्शन है जो निर्धारित करता है कि डिस्प्ले और आउटपुट वैल्यू फ्लो परिवर्तनों पर कितनी जल्दी प्रतिक्रिया करते हैं।

छोटे रिस्पॉन्स टाइम (0.5–1 सेकंड) तेज फ्लो शटडाउन या सर्ज का पता लगाने के लिए उपयुक्त हैं।

लंबे रिस्पॉन्स टाइम (5–60 सेकंड) स्थिर-फ्लो एप्लिकेशन्स में टर्बुलेंस-प्रेरित उतार-चढ़ाव को एवरेज करते हैं, एक स्थिर डिस्प्ले और आउटपुट उत्पन्न करते हैं जो क्षणिक पल्सिंग से झूठे अलार्म को ट्रिगर नहीं करता है।

एनालॉग आउटपुट (एम्प्लीफायर के माध्यम से), 20°C/25°C पर 0.5% फुल-स्केल एक्यूरेसी के साथ, पूरे 10–100 L/min फ्लो रेंज को पीएलसी एनालॉग इनपुट मॉड्यूल के लिए उपयुक्त प्रोपोर्शनल इलेक्ट्रिकल सिग्नल में अनुवादित करता है।

यह कंटीन्यूअस सिग्नल सुपरवाइजरी सिस्टम को समय के साथ फ्लो डेटा को ट्रेंड करने, संचयी खपत की गणना करने और केवल थ्रेशोल्ड क्रॉसिंग पर प्रतिक्रिया करने के बजाय एक प्रोग्रेसिव ट्रेंड के रूप में पंप या फिल्टर प्रदर्शन में धीरे-धीरे गिरावट का पता लगाने की अनुमति देता है।

पीएलसी इंटीग्रेशन — कंट्रोल सिस्टम से डायरेक्ट कनेक्शन

FD-P100 के साथ पेयर किया गया एम्प्लीफायर शुरू से ही पीएलसी फील्ड डिवाइस के रूप में डिज़ाइन किया गया है।

पावर पीएलसी के 24V DC फील्ड पावर सप्लाई से ली जाती है; NPN या PNP आउटपुट लॉजिक बिना एडॉप्टर के सीधे पीएलसी इनपुट कार्ड पोलरिटी से मेल खाता है; एनालॉग आउटपुट स्टैंडर्ड 4–20 mA या वोल्टेज एनालॉग इनपुट चैनलों से कनेक्ट होता है।

FD सिस्टम और पीएलसी के बीच किसी सिग्नल कन्वर्टर, रिले इंटरफ़ेस, या इंटरमीडिएट एम्प्लीफायर स्टेज की आवश्यकता नहीं है।

प्रोसेस कन्फर्मेशन इंटरलॉक के लिए — जहाँ कूलिंग फ्लो सत्यापित होने तक मशीनिंग साइकिल शुरू नहीं हो सकता है — पीएलसी FD एम्प्लीफायर से फ्लो स्टेटस आउटपुट को एक स्टैंडर्ड डिजिटल इनपुट के रूप में पढ़ता है।

मशीन प्रोग्राम अगले ऑपरेशन को अधिकृत करने से पहले "फ्लो कन्फर्म्ड" की प्रतीक्षा करता है, ठीक वैसे ही जैसे वह किसी अन्य फील्ड सेंसर के साथ करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: FD-P100 को "सेंसर हेड" के रूप में वर्णित किया गया है — पूर्ण सिस्टम में क्या शामिल है?

FD-P100 केवल इन-लाइन सेंसिंग एलिमेंट है। एक पूर्ण ऑपरेशनल सिस्टम के लिए FD-P100 को एक कम्पेटिबल Keyence FD-V सीरीज़ एम्प्लीफायर के साथ पेयर करने की आवश्यकता होती है: FD-V70A (DIN रेल, NPN आउटपुट), FD-V70AP (DIN रेल, PNP आउटपुट), FD-V75A (पैनल माउंट, NPN), या FD-V75AP (पैनल माउंट, PNP)।

एम्प्लीफायर 12–24V DC सप्लाई प्रदान करता है, सेंसर हेड सिग्नल को प्रोसेस करता है, LED डिस्प्ले को ड्राइव करता है, स्विचिंग आउटपुट उत्पन्न करता है, और एनालॉग आउटपुट प्रदान करता है।

अकेला सेंसर हेड कोई उपयोगी आउटपुट उत्पन्न नहीं करता है।

Q2: FD-P100 के साथ कौन से लिक्विड कम्पेटिबल हैं?

FD सीरीज़ को इंडस्ट्रियल लिक्विड फ्लो मॉनिटरिंग के लिए डिज़ाइन किया गया है जिसमें कूलिंग वाटर, कटिंग कूलेंट, हाइड्रोलिक ऑयल और सामान्य प्रोसेस लिक्विड शामिल हैं। विशिष्ट रसायनों, सॉल्वैंट्स, या उच्च-तापमान लिक्विड के साथ कम्पेटिबिलिटी को इंस्टॉलेशन से पहले FD-P सीरीज़ के वेटेड मैटेरियल्स के लिए Keyence के कम्पेटिबिलिटी डेटा के विरुद्ध कन्फर्म किया जाना चाहिए।

आक्रामक रसायनों या अल्ट्रा-प्योर लिक्विड के लिए जहाँ मैटेरियल कंटैमिनेशन एक चिंता का विषय है, वेटेड पार्ट मैटेरियल्स को प्रोसेस फ्लूइड स्पेसिफिकेशन के विरुद्ध कन्फर्म करें।

Q3: एम्प्लीफायर पर फ्लो थ्रेशोल्ड कैसे सेट किए जाते हैं?

FD-V70A/V75A एम्प्लीफायर LED डिस्प्ले पर वर्तमान फ्लो वैल्यू की निगरानी करते हुए फ्रंट-पैनल बटनों के माध्यम से थ्रेशोल्ड सेटिंग प्रदान करते हैं।

दो स्वतंत्र थ्रेशोल्ड लेवल (ऊपरी और निचली सीमा) को स्वतंत्र रूप से कॉन्फ़िगर किया जा सकता है।

एम्प्लीफायर एक्सटर्नल इनपुट के माध्यम से बैंक स्विचिंग का भी समर्थन करता है — एक पीएलसी मैन्युअल थ्रेशोल्ड एडजस्टमेंट के बिना कई उत्पादों या प्रोसेस कंडीशन को सर्व करने के लिए बैंक इनपुट को स्विच करके चार प्री-प्रोग्राम किए गए थ्रेशोल्ड सेट तक के बीच चयन कर सकता है।

Q4: 0.5% F.S. का एनालॉग आउटपुट एक्यूरेसी फिगर किससे संदर्भित है?

0.5% फुल-स्केल एक्यूरेसी 20°C के फ्लूइड तापमान और 25°C के एम्बिएंट तापमान पर लागू होती है — Keyence के FD सीरीज़ एक्यूरेसी स्पेसिफिकेशन के लिए स्टैंडर्ड रेफरेंस कंडीशन।

अन्य फ्लूइड या एम्बिएंट तापमान पर, सेंसर हेड और एम्प्लीफायर इलेक्ट्रॉनिक्स दोनों पर थर्मल इफेक्ट थोड़े बड़े डेविएशन उत्पन्न कर सकते हैं।

एक विस्तृत तापमान रेंज में एक्यूरेसी की आवश्यकता वाले फ्लो मॉनिटरिंग एप्लिकेशन्स के लिए, एम्प्लीफायर के तापमान गुणांक स्पेसिफिकेशन और अपेक्षित ऑपरेटिंग तापमान रेंज का मूल्यांकन करें।

Q5: क्या FD-P100 एक साथ फ्लो रेट और प्रेशर दोनों का पता लगा सकता है?

FD-P100 एक फ्लो सेंसर हेड है। प्रेशर माप के लिए एक अलग प्रेशर सेंसर की आवश्यकता होती है।

फ्लो रेंज में "P100" पदनाम अधिकतम फ्लो रेट (100 L/min) को इंगित करता है न कि प्रेशर माप फ़ंक्शन को।

एक साथ फ्लो और प्रेशर मॉनिटरिंग के लिए, उसी पीएलसी से जुड़े एक अलग प्रेशर ट्रांसमीटर या स्विच मानक तरीका है।
