| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | D4C-3202 |

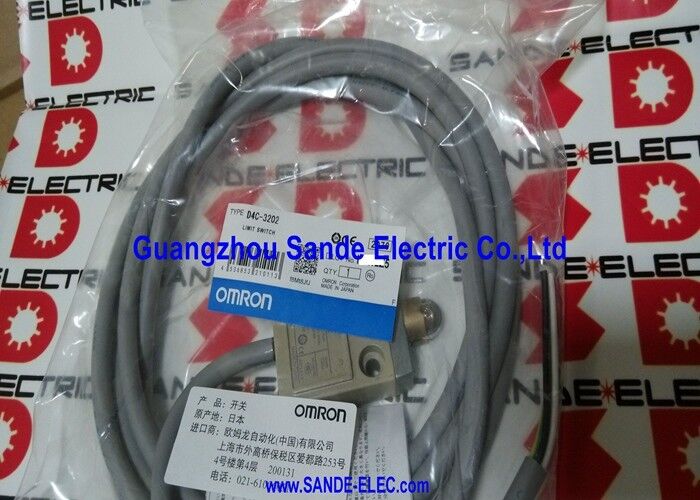

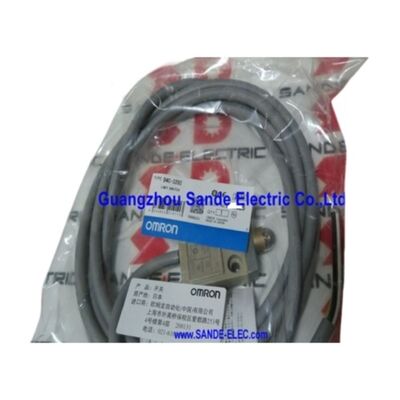

दओमरोन डी4सी-3202यह एक कॉम्पैक्ट समाहित सीमा स्विच है जिसमें एक रोलर प्लंजर एक्ट्यूएटर है, जिसका रेट 4A/30V DC है, जिसमें IP67 ट्रिपल सील सुरक्षा और एक पूर्व-वायर किए गए 3-मीटर VCTF तेल प्रतिरोधी केबल है।
इसकी एसपीडीटी संपर्क विन्यास एक सामान्य टर्मिनल पर एक सामान्य रूप से खुला और एक सामान्य रूप से बंद संपर्क एक एकल स्विच शरीर से पता लगाने और सुरक्षा इंटरलॉक दोनों कार्यों की अनुमति देता है,नियंत्रण सर्किट द्वारा आवश्यक तर्क के आधार पर किसी भी संपर्क के लिए वायरिंग.
छोटे, कठोर, सीलः ये तीन विशेषताएं डी4सी श्रृंखला को परिभाषित करती हैं और यह समझाती हैं कि यह मशीन टूल्स, कन्वेयर सिस्टम, हाइड्रोलिक प्रेस, पैकेजिंग मशीनरी,और वैश्विक विनिर्माण में औद्योगिक स्वचालन उपकरण.
मटेरियल कास्ट एल्यूमीनियम आवास मशीन टूल्स के भौतिक वातावरण में खड़ा होता है जहां शीतलक, चिप्स और कंपन निरंतर होते हैं।IP67 ट्रिपल सील निर्माण उस वातावरण को संपर्क तंत्र से पूरी तरह से बाहर रखता है.
और कॉम्पैक्ट फॉर्म फैक्टर स्विच को तंग मशीन स्थानों में फिट करने की अनुमति देता है जहां बड़े संलग्न स्विच नहीं होंगे।
लाल एलईडी संचालन संकेतक एक सरल लेकिन मूल्यवान व्यावहारिक विशेषता है।
जब रोलर प्लंजर दबाया जाता है ∙ लक्ष्य का पता लगाया जाता है, संपर्क स्विच किए जाते हैं ∙ एलईडी चमकती है, एक नज़र में पुष्टि करती है कि एक्ट्यूएटर को सही ढंग से ट्रिगर किया जा रहा है।
मशीन के सेटअप और समस्या निवारण के दौरान यह दृश्य पुष्टिकरण एक अलग मल्टीमीटर रीडिंग या पीएलसी नैदानिक स्क्रीन जांच की आवश्यकता को बदल देता हैःस्विच के अपने शरीर लगातार अपनी स्थिति को इंगित करता है.
| पैरामीटर | मूल्य |
|---|---|
| एक्ट्यूएटर | रोलर पिंपल |
| संपर्क फ़ॉर्म | एसपीडीटी (1 एनओ + 1 एनसी) |
| रेटेड करंट | 4A 30V DC पर |
| ऑपरेटिंग फोर्स | 11.77 एन |
| रिलीज़ बल | 4.41 एन |
| केबल | VCTF तेल प्रतिरोधी, 4 कोर, 3 मीटर |
| सूचक | लाल एलईडी |
| आईपी रेटिंग | IP67 |
| आवास | मुद्रित एल्यूमीनियम |
| यांत्रिक जीवन | 10,000,000 परिचालन |
| विद्युत जीवन | 200,000 ऑपरेशन (125V AC, 5A) |
| घुसपैठ (NC) | 20A अधिकतम |
| घुसपैठ (NO) | 10A अधिकतम |
| मानक | EN60947-5-1, UL508, CSA C22.2 नंबर14 |
IP67 सुरक्षा ️ पूर्ण धूल बहिष्करण प्लस अस्थायी विसर्जन प्रतिरोध ️ एक सीमा स्विच पर तीन अलग सील बिंदुओं की आवश्यकता है क्योंकि आवास में तीन संभावित प्रवेश मार्ग हैंःपिंपल का छेद जहां एक्ट्यूएटर शरीर में प्रवेश करता है, आंतरिक स्विच कक्ष जहां संपर्क स्थित हैं, और केबल प्रवेश बिंदु।
ओमरोन D4C-3202 में प्रत्येक को अलग से संबोधित करता है।
The plunger section is sealed by a nitrile rubber packing seal and a diaphragm that moves with the actuator while maintaining a continuous fluid barrier — so the plunger can travel its full stroke without breaking the seal at any point.
स्विच सेक्शन को संपर्क संयोजन के ऊपर नाइट्रिल रबर टोपी द्वारा अलग किया गया है, जिससे किसी भी तरल पदार्थ को संपर्क तक पहुंचने से रोकता है जो पिंपल सील के पास प्रवेश करता है।
केबल के प्रवेश द्वार को कैप्सूल सामग्री द्वारा सील किया जाता है जो केबल जैकेट और आवास के बीच की खाई को पूरी तरह से भर देता है।
यह तीन चरणों का दृष्टिकोण है जो अलग-अलग घटकों के बजाय, पूरे संयोजन पर IP67 रेटिंग डालता है।
एक स्विच जो तीन संभावित प्रवेश बिंदुओं में से केवल दो को सील करता है, वह अंततः शीतलक-डुबकी वातावरण में विफल हो जाएगा, भले ही वह IP65 या IP66 लेबल ले।
मशीन टूल्स अनुप्रयोगों के लिए जहां स्विच को नियमित रूप से एक मशीनिंग कैबिनेट के नीचे शीतलक पूल में डुबोया जाता है, D4C-3202 का ट्रिपल निर्माण विनिर्देश है।
रोलर पिंपल एक ऊर्ध्वाधर पिंपल गति को एक कम घर्षण वाले रोलर के साथ जोड़ता है जो ट्रिगर कैम या कुत्ते से संपर्क करता है।
The roller reduces the lateral force transmitted to the actuator during oblique cam approaches — where the cam surface is moving at an angle to the plunger axis — preventing side-loading of the plunger shaft and extending both actuator and guide bearing life.
पिंपल प्रकार के एक्ट्यूएटर की स्व-रिलीज़ विशेषता (रोलर लीवर एक्ट्यूएटर के विपरीत,जो एक स्थिर कैम द्वारा अनिश्चित काल के लिए संचालित स्थिति में रखा जा सकता है) का मतलब है कि जब कैम दूर चला जाता है तो प्लंगर वसंत बल के तहत अपनी आराम स्थिति में लौटता है.
11.77N ऑपरेटिंग बल और 4.41N रिलीज़ बल मैकेनिकल हाइस्टेरिसिस को परिभाषित करते हैं ∙ कैम को कम से कम 11.77N लागू करना चाहिए,और वसंत बल पिंपल वापस जब कैम बल 4 से नीचे गिर जाता है.41एन.
उच्च चक्र के अनुप्रयोगों के लिए प्रत्येक मशीन चक्र के अंत में स्थिति की पुष्टि, प्रति घंटे सैकड़ों चक्रों पर चल रहा है,000,000 यांत्रिक संचालन रेटिंग सेवा जीवन आश्वासन प्रदान करता है कि स्विच योजनाबद्ध प्रतिस्थापन के बिना मशीन के प्रमुख रखरखाव अंतराल से अधिक समय तक चलेगा।
तेल प्रतिरोधी केबल जैकेट VCTF (विनाइल कैबिटियर लचीला) काटने के तेल, हाइड्रोलिक तरल पदार्थ,और पानी आधारित शीतलक जो कि मशीन उपकरण प्रतिष्ठानों में सामान्य द्रव वातावरण हैं.
स्टैंडर्ड पीवीसी केबल तेल के लगातार संपर्क में होने पर धीरे-धीरे खराब हो जाते हैं। पीवीसी में मौजूद प्लास्टिसाइज़र तेल में पलायन करता है, जिससे केबल जैकेट भंगुर हो जाता है और अंततः फट जाता है।
वीसीटीएफ यौगिक इस प्लास्टिसाइज़र माइग्रेशन का विरोध करते हैं, मशीन के सेवा जीवन के दौरान जैकेट लचीलापन और अखंडता बनाए रखते हैं।
केबल में चार कोर D4C-3202 के SPDT संपर्क विन्यास से मेल खाते हैंः सामान्य टर्मिनल, सामान्य रूप से खुले संपर्क, सामान्य रूप से बंद संपर्क और ढाल/पृथ्वी के लिए प्रत्येक कोर।
This allows the SPDT contacts to be wired for both the operative switching function (typically the NC contact for safety interlocks) and the feedback signal (typically the NO contact for position confirmation) in parallel, स्विच स्थान से अलग-अलग केबलों को चलाए बिना।
3 मीटर की निश्चित लंबाई मानक मशीन टूल्स इंस्टॉलेशन के लिए उपयुक्त है जहां स्विच को कंट्रोल पैनल से कुछ मीटर के भीतर लगाया जाता है।
लंबे केबल रन के लिए, केयेंस डी4सी श्रृंखला दस्तावेज में केबल विस्तार विधि निर्दिष्ट करता है।
Q1: D4C-3202 को 30V DC पर 4A रेट किया गया है क्या यह सीधे सोलेनोइड वाल्व कॉइल्स जैसे प्रेरक भारों को स्विच कर सकता है?
प्रेरक सी.सी. भारों के लिए, नामित स्विचिंग वर्तमान को घटाया जाना चाहिए। 4 ए रेटिंग 30 वी सी.सी. पर प्रतिरोधक (गैर प्रेरक) भारों के लिए लागू होती है। प्रेरक भारों के लिएमोटर स्टार्टर कॉइल्स ️ वर्तमान को आमतौर पर लोड के L/R समय स्थिरांक के आधार पर एक कारक से कम किया जाता है.
ओमरोन की डी4सी श्रृंखला दस्तावेज विभिन्न भार विशेषताओं के लिए प्रेरक भार रेटिंग को निर्दिष्ट करता है।
महत्वपूर्ण कॉइल धाराओं पर प्रत्यक्ष सोलेनोइड स्विचिंग के लिए, प्रेरक रेटिंग के खिलाफ लोड करंट की जांच करें; सीमांत मामलों के लिए, सीमा स्विच संपर्कों की सुरक्षा के लिए एक मध्यवर्ती रिले का उपयोग करें।
Q2: क्या D4C-3202 को अन्य D4C स्विच के साथ गैंग-माउंटेड किया जा सकता है?
हाँ. D4C श्रृंखला पिंपल मॉडल बैंड माउंटिंग के लिए डिज़ाइन किए गए हैं ∙ कई स्विच को उनके पिंपल के साथ एक सामान्य एक्चुएटर रेल पर एक साथ माउंट किया जा सकता है, प्रत्येक स्वतंत्र रूप से स्विच करता है।ओमरोन गिरोहों के लिए हार्डवेयर की आपूर्ति करता है.
एक साथ 6 स्विच तक माउंट किए जा सकते हैं। गैंग माउंटिंग का उपयोग मल्टी-पोजिशन डिटेक्शन सरणी में किया जाता है जहां एक एकल एक्ट्यूएटिंग प्लेट एक साथ कई स्थिति स्थितियों की पुष्टि करती है।
Q3: D4C-3202 और D4C-2202 मॉडल में क्या अंतर है?
दोनों रोलर प्लंजर डी 4 सी स्विच हैं जिनमें 3-मीटर वीसीटीएफ तेल प्रतिरोधी केबल और आईपी 67 सुरक्षा है। प्राथमिक अंतर विद्युत रेटिंग है:D4C-3202 को 4A/30V DC पर नामित किया गया है (DC-भारी अनुप्रयोगों के लिए), जबकि D4C-2202 को 5A/125V AC (AC नियंत्रण सर्किट के लिए) पर नामित किया गया है।
डी4सी-3202 पीएलसी-नियंत्रित मशीनों में पाए जाने वाले डीसी 24 वी नियंत्रण सर्किट के लिए सही विकल्प है; डी4सी-2202 एसी 115 वी या 230 वी नियंत्रण वायरिंग के लिए पुराने मशीन डिजाइनों में आम है।
Q4: ऑपरेटिंग बल 11.77N ¢ के रूप में निर्दिष्ट है, इसे कैसे मापा जाता है?
ऑपरेटिंग बल पिंपल अक्ष के लंबवत लागू बल है (यानी,प्लंगर को सीधे नीचे दबाकर) स्विच को आराम की स्थिति से उस बिंदु पर ले जाने के लिए आवश्यक है जहां संपर्क स्थिति बदलते हैंयह EN60947-5-1 विनिर्देश के अनुसार मानक परिस्थितियों में मापा जाता है।
वास्तविक मशीनों में, जहां कैम रोलर के पास एक कोण पर आती है, स्विच को चालू करने के लिए आवश्यक प्रभावी बल स्ट्रिप कोणों पर दृष्टिकोण कोण पर निर्भर करता है।पिंपल अक्ष के साथ बल घटक कम हो जाता है, अक्षीय 11.77N प्राप्त करने के लिए अधिक कुल कैम बल की आवश्यकता होती है।
कुत्ता या कैम को सभी नियोजित परिचालन गति पर पर्याप्त अक्षीय बल प्रदान करने के लिए डिज़ाइन किया जाना चाहिए।
Q5: क्या लाल एलईडी स्विच के संपर्कों से धारा खींचती है? क्या यह विद्युत रेटिंग को प्रभावित करती है?
डी4सी-3202 में एलईडी संकेतक स्विच संपर्क से संचालित होता है ∙ यह NO संपर्क पर भार के समानांतर वायर्ड होता है।
इसका अर्थ यह है कि स्विच सक्रिय होने पर एलईडी एक छोटी सी निरंतर धारा खींचती है, जो कनेक्टेड लोड के लिए उपलब्ध धारा को कम करती है।ओमरोन डी4सी दस्तावेज में एलईडी के समानांतर रिसाव वर्तमान को निर्दिष्ट करता है.
4A सीमा के निकट उच्च धारा अनुप्रयोगों के लिए, उपलब्ध भार धारा से एलईडी धारा को घटाएं। मानक पीएलसी इनपुट भारों के लिए (515 एमए), एलईडी का योगदान नगण्य है।
