| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X1R5E1 |

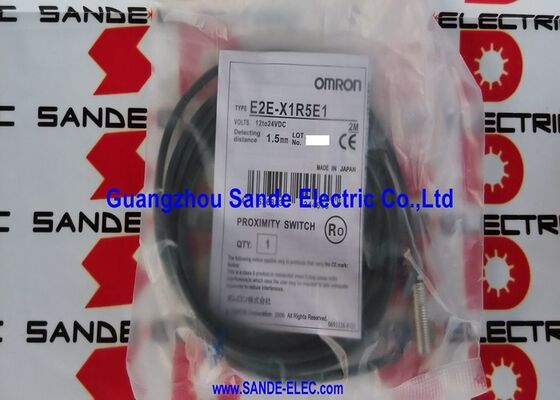

यह Omron E2E-X1R5E1 एक शील्डेड M8 इंडक्टिव प्रॉक्सिमिटी सेंसर है जो 1.5mm की नाममात्र संवेदन दूरी प्रदान करता है, जिसमें 12-24V DC सप्लाई पर 3-वायर NPN सामान्य रूप से खुला आउटपुट होता है।
2kHz की स्विचिंग आवृत्ति पर, यह मानक E2E शील्डेड M8 रेंज के तेज़ सिरे पर स्थित है - उन अनुप्रयोगों के लिए आदर्श है जहाँ पता लगाने की दर एक कम-आवृत्ति सेंसर की तुलना में अधिक होती है जिसे मज़बूती से ट्रैक किया जा सकता है, जबकि परिचित E2E श्रृंखला विश्वसनीयता, IP67 तेल-सबूत सीलिंग और फ्लश-माउंट यांत्रिक संगतता बनाए रखता है।
1.5mm की संवेदन दूरी इस सेंसर को बहुत छोटे लक्ष्यों की सटीक पुष्टि करने के लिए एकदम सही बनाती है, या घटकों पर महीन विशेषताओं (स्लॉट, छेद, किनारे, पिन, ब्लेड) का पता लगाने के लिए जहाँ लंबी संवेदन दूरी आउटपुट को ट्रिगर करने वाली सुविधा के बारे में अस्पष्टता पैदा कर सकती है।
| पैरामीटर | मान |
|---|---|
| संवेदन दूरी | 1.5 mm (±10%) |
| सेटिंग दूरी | 0-1.2 mm |
| विभेदक दूरी | Sn का 10% अधिकतम |
| आवास | M8 × 1mm, शील्डेड |
| आउटपुट | NPN, NO, 3-वायर |
| आपूर्ति वोल्टेज | 12-24V DC |
| संचालन रेंज | 10-30V DC |
| वर्तमान खपत | 13 mA अधिकतम |
| प्रतिक्रिया आवृत्ति | 2 kHz |
| मानक लक्ष्य | लोहा 8 × 8 × 1 mm |
| IP रेटिंग | IP67 + तेल-सबूत |
| तापमान रेंज | −40°C से +85°C |
| अनुमोदन | CE, CCC |
दो किलोहर्ट्ज़ का मतलब है कि E2E-X1R5E1 एक पूर्ण पहचान चक्र पूरा करता है - चालू से बंद और वापस चालू - 0.5 मिलीसेकंड में। उच्च-गति अनुप्रयोगों के लिए जहाँ लक्ष्य सेंसर के सामने तेज़ी से गुजरते हैं, यह स्विचिंग गति उस अधिकतम लक्ष्य गुजरने की दर निर्धारित करती है जिसे सेंसर मज़बूती से हल कर सकता है।
एक व्यावहारिक उदाहरण: 6,000 RPM पर घूमने वाला 20-दांते वाला गियर प्रति सेकंड 100 दांते-गुजरने की घटनाएं (100 Hz) उत्पन्न करता है। 2kHz पर, E2E-X1R5E1 20:1 सुरक्षा मार्जिन के साथ इसे संभालता है। अधिकांश मशीन टूल अनुप्रयोगों के लिए, 2kHz स्पिंडल रोटेशन सेंसिंग, कन्वेयर काउंटिंग और कैम शाफ्ट पोजीशन फीडबैक में पहचानी जाने वाली दरों के लिए पर्याप्त हेडरूम प्रदान करता है।
E2E-X1R5E1 का शील्डेड निर्माण इसके विद्युत चुम्बकीय संवेदन क्षेत्र को संवेदन चेहरे से आगे की ओर केंद्रित करता है, M8 बॉडी में एकीकृत आंतरिक शील्ड के माध्यम से पार्श्व क्षेत्र विस्तार को दबाता है।
यह सेंसर को धातु ब्रैकेट में फ्लश स्थापित करने की अनुमति देता है - आसपास की धातु के साथ फेस लेवल - आसपास की धातु संवेदन क्षेत्र को अवशोषित किए बिना और 1.5mm रेंज को कम किए बिना। M8 बॉडी आकार के लिए, तंग मशीन स्थानों में फ्लश माउंटिंग विशेष रूप से मूल्यवान है जहाँ सेंसर का कॉम्पैक्ट 8mm व्यास डिजाइन बाधा का हिस्सा है।
IP67 1 मीटर तक अस्थायी विसर्जन और पूर्ण धूल बहिष्करण को कवर करता है। Omron का अतिरिक्त "तेल-सबूत" वर्गीकरण पुष्टि करता है कि सीलिंग सामग्री केवल पानी के बजाय कटिंग ऑयल और कूलेंट के निरंतर संपर्क के लिए योग्य है।
−40°C से +85°C का संचालन तापमान रेंज बिना गर्म सुविधाओं में कोल्ड-स्टार्ट स्थितियों और मशीन बाड़ों के अंदर ऊंचे परिवेश तापमान दोनों को समायोजित करता है जहाँ कूलेंट और स्पिंडल मोटर गर्मी स्थानीय तापमान को कमरे के परिवेश से ऊपर बढ़ाती है।
