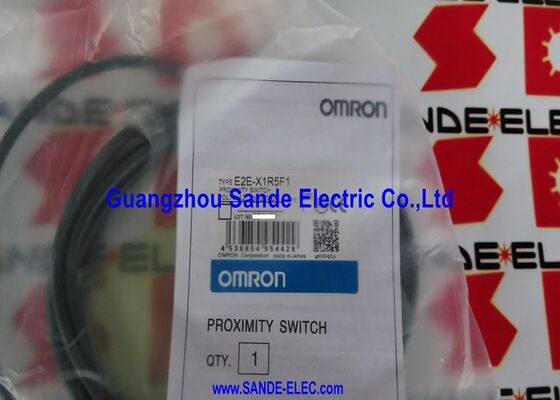

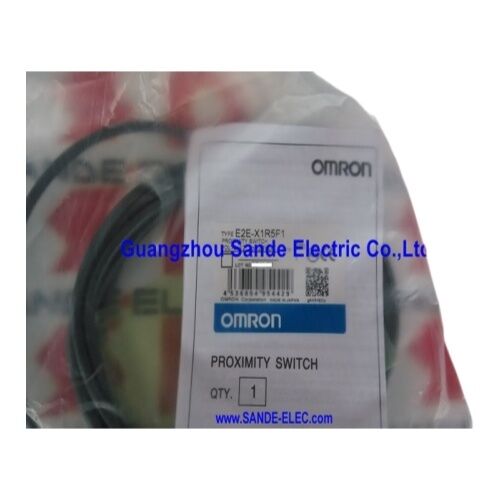

OMRON प्रॉक्सिमिटी स्विच सेंसर E2E-X1R5F1 E2EX1R5F1
उत्पाद अवलोकन
Omron E2E-X1R5F1 एक शील्डेड M8 इंडक्टिव प्रॉक्सिमिटी सेंसर है जो E2E सीरीज़ में आता है, जो 3-वायर सर्किट पर PNP सोर्सिंग आउटपुट उत्पन्न करता है। इसकी 1.5mm सेंसिंग दूरी, 2kHz स्विचिंग फ़्रीक्वेंसी, और स्टेनलेस स्टील हाउसिंग एक ऐसे पैकेज में संयुक्त होते हैं जो M8 होल में थ्रेड होता है ताकि E2E स्टैंडर्ड रेंज में सबसे तेज़, सबसे टाइट डिटेक्शन कार्यों को संभाला जा सके।2kHz परफॉर्मेंस स्पेसिफिकेशन इस मॉडल को अधिकांश M8 सेंसर से अलग करता है। एक सिंगल स्विचिंग साइकिल 0.5ms लेता है — जो उच्च गति पर घूमते हुए छोटे गियर के दांतों को मज़बूती से गिनने, कई हज़ार RPM पर घूमती डिस्क में छेद का पता लगाने, या एनकोडर डिस्क पर अलग-अलग स्लॉट को कैप्चर करने के लिए पर्याप्त तेज़ है जहाँ धीमे सेंसर डिटेक्शन को निरंतर आउटपुट में मर्ज कर देंगे।
स्टेनलेस स्टील हाउसिंग उन अनुप्रयोगों के लिए सामग्री स्थायित्व प्रदान करता है जहाँ M8 सेंसर आमतौर पर तैनात किए जाते हैं — टाइट फिक्स्चर कैविटी, टूलिंग असेंबली के अंदर, और मशीन वर्किंग ज़ोन के अंदर डिटेक्शन पॉइंट जहाँ कूलेंट, चिप्स और आकस्मिक यांत्रिक संपर्क सामान्य स्थितियाँ हैं।
मुख्य विनिर्देश
पैरामीटर
| मान |
सेंसिंग दूरी |
| 1.5 mm (±10%) |
सेटिंग दूरी |
| 0-1.2 mm |
हाउसिंग |
| M8 × 1mm, शील्डेड, स्टेनलेस स्टील |
आउटपुट |
| PNP, NO, 3-वायर |
सप्लाई वोल्टेज |
| 12-24V DC (10-40V ऑपरेटिंग) |
करंट खपत |
| 13 mA अधिकतम |
स्विचिंग क्षमता |
| 0-200 mA |
रिस्पॉन्स फ़्रीक्वेंसी |
| 2 kHz |
स्टैंडर्ड टारगेट |
| लोहा 8 × 8 × 1 mm |
IP रेटिंग |
| IP67 |
ऑपरेटिंग तापमान |
| −40°C से +85°C |
हाउसिंग मटेरियल |
| SUS (स्टेनलेस स्टील) |
सुरक्षा |
| सर्ज, शॉर्ट-सर्किट, रिवर्स पोलरिटी |
शील्डेड M8 डिज़ाइन विशेषताएँ |
शील्डेड कंस्ट्रक्शन इलेक्ट्रोमैग्नेटिक फ़ील्ड को सीधे सेंसिंग फेस से आगे की ओर केंद्रित करता है, जिससे मेटल ब्रैकेट में फ्लश इंस्टॉलेशन की अनुमति मिलती है और 1.5mm सेंसिंग दूरी में कोई कमी नहीं आती है। आसपास की धातु आगे की ओर प्रक्षेपित फ़ील्ड को अवशोषित नहीं करती है, जिससे सुरक्षात्मक मेटलवर्क में रिकेस्ड इंस्टॉलेशन की अनुमति मिलती है, बिना डिटेक्शन से समझौता किए।
M8 थ्रेड और लॉक नट प्रारंभिक माउंटिंग के बाद फाइन एक्सियल एडजस्टमेंट प्रदान करते हैं, जिससे लॉक नट को कसने से पहले सटीक गैप सेटिंग की अनुमति मिलती है। स्टैंडर्ड 8mm टारगेट से छोटे फीचर्स का पता लगाने के लिए, वास्तविक स्विचिंग दूरी की पुष्टि करने के लिए विशिष्ट टारगेट के साथ मापी जानी चाहिए।
परफॉर्मेंस विशेषताएँ
2kHz औसत रिस्पॉन्स फ़्रीक्वेंसी पर, E2E-X1R5F1 प्रति सेकंड 2,000 डिटेक्शन साइकिल तक संभालता है। सुरक्षा मार्जिन के साथ विश्वसनीय डिटेक्शन के लिए, वास्तविक डिटेक्शन दरों को 2kHz अधिकतम (लगभग 1,000-1,400 इवेंट प्रति सेकंड) के 50-70% के भीतर रखा जाना चाहिए।
10-40V ऑपरेटिंग रेंज विशिष्ट 10-30V रेंज से परे फैली हुई है, जो 24V सिस्टम को उदार रेगुलेशन टॉलरेंस और रेट्रोफिट इंस्टॉलेशन में सामना की जाने वाली कभी-कभी 36V नॉमिनल इंडस्ट्रियल सप्लाई को समायोजित करती है।
अक्सर पूछे जाने वाले प्रश्न
Q1: E2E-X1R5F1 (PNP) और E2E-X1R5E1 (NPN) के बीच क्या अंतर है?
दोनों M8 शील्डेड 3-वायर सेंसर हैं जिनमें समान भौतिक निर्माण, 1.5mm सेंसिंग दूरी, 2kHz फ़्रीक्वेंसी और IP67 सुरक्षा है। F1 प्रत्यय PNP (सोर्सिंग) आउटपुट को इंगित करता है, जबकि E1 NPN (सिंकिंग) आउटपुट को इंगित करता है। PNP-इनपुट PLC कार्ड (यूरोपीय मानक) के लिए F1/PNP और NPN-इनपुट कार्ड (जापानी/पूर्वी एशियाई मानक) के लिए E1/NPN चुनें।
Q2: पार्ट को ऑब्सोलेट के रूप में सूचीबद्ध किया गया है — क्या मैं इसे अभी भी प्राप्त कर सकता हूँ, और क्या कोई सीधा रिप्लेसमेंट है?
ऑब्सोलेट स्थिति का मतलब है कि Omron ने निर्माण बंद कर दिया है, लेकिन अधिशेष और नवीनीकृत स्टॉक उपलब्ध हैं। E2E सीरीज़ में Omron का वर्तमान समकक्ष E2EW या E2ER सीरीज़ है जिसमें समकक्ष M8 शील्डेड PNP स्पेसिफिकेशन्स हैं। प्रतिस्थापन से पहले केबल कलर कोडिंग, कनेक्टर प्रकार और सप्लाई वोल्टेज आवश्यकताओं को सत्यापित करें।
Q3: स्विचिंग क्षमता 0-200mA के रूप में सूचीबद्ध है। क्या कोई न्यूनतम करंट आवश्यकता है?
2-वायर सेंसर के विपरीत, E2E-X1R5F1 के 3-वायर PNP आउटपुट में कोई न्यूनतम लोड करंट आवश्यकता नहीं है। शून्य लोड करंट (ओपन-सर्किट आउटपुट) स्वीकार्य है। 200mA अधिकतम पूर्ण ऊपरी सीमा है; लगातार ऊर्जावान अनुप्रयोगों में इस सीमा के करीब निरंतर संचालन से बचा जाना चाहिए।
Q4: −40°C से +85°C तापमान रेंज का गर्म मशीन वातावरण के लिए क्या मतलब है?
यह रेंज वह परिवेशी तापमान है जिसे सेंसर बॉडी सेंसिंग स्पेसिफिकेशन्स को पूरा करते हुए झेल सकती है। ऊपरी छोर पर, 85°C सेंसर स्थान पर कैबिनेट एयर तापमान को संदर्भित करता है — माउंटिंग ब्रैकेट या वर्कपीस के सतह तापमान को नहीं। गर्म वातावरण में इस सीमा के मुकाबले वास्तविक परिवेशी तापमान को सत्यापित करें।
Q5: स्टैंडर्ड सेंसिंग ऑब्जेक्ट 8×8×1mm लोहा है — छोटे टारगेट के साथ क्या होता है?
छोटे टारगेट सेंसर के इलेक्ट्रोमैग्नेटिक फ़ील्ड के सामने कम सतह क्षेत्र प्रस्तुत करते हैं, जिससे कॉइल में वापस आने वाला फ्लक्स कम हो जाता है और प्रभावी रूप से सेंसिंग दूरी कम हो जाती है। छोटे टारगेट के लिए, हमेशा विशिष्ट टारगेट के साथ वास्तविक स्विचिंग पॉइंट को मापें और वर्किंग गैप को मापी गई स्विचिंग दूरी के भीतर अच्छी तरह से सेट करें।
