| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X2D1-NZ |

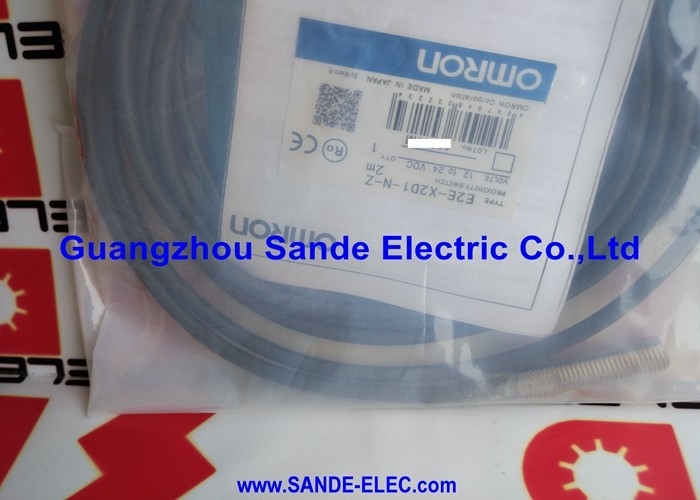

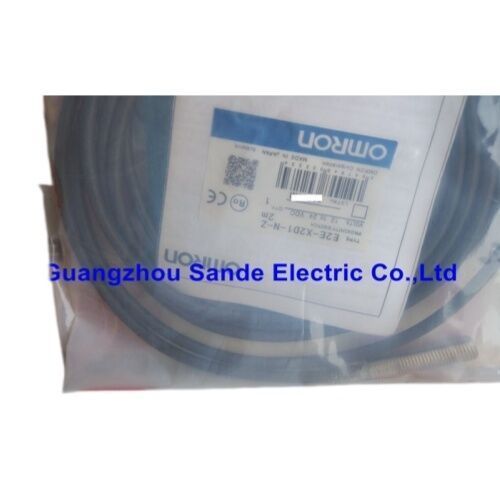

यह Omron E2E-X2D1-N-Z एक शील्डेड M8 इंडक्टिव प्रॉक्सिमिटी सेंसर है जिसमें स्टेनलेस स्टील हाउसिंग बॉडी, 2mm सेंसिंग दूरी और केबल लीड पर NPN 2-वायर सामान्य रूप से खुला आउटपुट है।
इसकी 1.5kHz स्विचिंग फ्रीक्वेंसी — जो सबसे पहले ध्यान आकर्षित करने वाली विशिष्टता है — इसे मानक M8 सेंसर से ऊपर के प्रदर्शन वर्ग में रखती है, जिससे यह तब उपयुक्त विकल्प बन जाता है जब पता लगाने की दर पारंपरिक प्रॉक्सिमिटी सेंसर की ट्रैकिंग क्षमता से अधिक हो जाती है।
छोटा, तेज और स्टेनलेस।
ये तीन विशेषताएँ सामूहिक रूप से उस एप्लिकेशन स्पेस को परिभाषित करती हैं जिस पर यह सेंसर कब्जा करता है।
M8 × 1mm थ्रेड उन छेदों में फिट होता है जिनमें M12 या M18 सेंसर प्रवेश नहीं कर सकता — तंग फिक्स्चर स्थान, संकीर्ण गाइड रेल, छोटे रोबोटिक टूलिंग, सीमित क्लीयरेंस वाले इंस्ट्रूमेंट पैनल। स्टेनलेस स्टील बॉडी संक्षारक और अपघर्षक वातावरण का प्रतिरोध करती है जहाँ छोटे सेंसर अक्सर तैनात किए जाते हैं।
और 1.5kHz 0.67ms प्रति स्विचिंग चक्र देता है — वह प्रतिक्रिया गति जिसकी आवश्यकता तब होती है जब मशीन की चक्र दर धीमी सेंसर की व्यक्तिगत घटनाओं को ट्रैक करने की क्षमता से आगे निकल जाती है।
2-वायर NPN सर्किट M8 श्रेणी में दो-वायर कनेक्शन की डिज़ाइन सरलता लाता है: सेंसर तक दो कंडक्टर, लोड के साथ श्रृंखला में जुड़े हुए सकारात्मक आपूर्ति और रिटर्न के बीच।
कोई अलग बिजली आपूर्ति कंडक्टर नहीं। LED इंडिकेटर सेंसर बॉडी पर आउटपुट स्थिति की दृश्य पुष्टि प्रदान करता है — एक कमीशनिंग और समस्या निवारण सहायता जो लोड पर मल्टीमीटर की आवश्यकता के बिना पता लगाने की पुष्टि करने में मदद करती है।
| पैरामीटर | मान |
|---|---|
| सेंसिंग दूरी | 2 mm |
| हाउसिंग | M8 × 1mm, शील्डेड, स्टेनलेस स्टील |
| आउटपुट | NPN, NO, 2-वायर |
| आपूर्ति वोल्टेज | 10–30V DC |
| प्रतिक्रिया आवृत्ति | 1.5 kHz |
| समाप्ति | केबल लीड (Z) |
| IP रेटिंग | IP67 |
| इंडिकेटर | LED |
| ऑपरेटिंग तापमान | –25°C से +70°C |
M8 सेंसर श्रेणी में स्टेनलेस स्टील हाउसिंग सार्वभौमिक नहीं है — निकल चढ़ाया हुआ पीतल अधिक सामान्य है, और कुछ M8 सेंसर प्लास्टिक बॉडी का उपयोग करते हैं।
E2E-X2D1-N-Z पर स्टेनलेस स्टील बॉडी उन वातावरणों को संबोधित करती है जहाँ M8 सेंसर सबसे अधिक स्थापित होने की संभावना है: बार-बार संभाले जाने वाले टूलिंग और फिक्स्चर के अंदर, स्प्रे-भारी कूलेंट ज़ोन में, खाद्य-संबंधित उपकरणों में जहाँ सफाई व्यवस्था आक्रामक होती है, और उन अनुप्रयोगों में जहाँ सेंसर बॉडी गुजरने वाले वर्कपीस या टूलिंग परिवर्तनों से संपर्क कर सकती है।
स्टेनलेस स्टील बॉडी रासायनिक जोखिम और यांत्रिक संपर्क के तहत अपनी सतह की स्थिति बनाए रखती है जो महीनों की सेवा में चढ़ाया हुआ पीतल हाउसिंग को स्पष्ट रूप से खराब कर देगी। यह न केवल कॉस्मेटिक रूप से बल्कि कार्यात्मक रूप से भी मायने रखता है: सेंसिंग फेस क्षेत्र में एक संक्षारित या गड्ढे वाला हाउसिंग सतह विद्युत चुम्बकीय क्षेत्र की एकरूपता और, गिरावट के चरम मामलों में, सेंसिंग दूरी को प्रभावित कर सकता है।
स्टेनलेस स्टील हाउसिंग न्यूनतम रखरखाव के साथ सेंसर के सेवा जीवन भर आयामी और सतह की अखंडता बनाए रखता है।
M8 पर IP67 सुरक्षा सेंसर के उपयोग के मामलों के अनुरूप है — 2mm सेंसिंग दूरी का मतलब है कि सेंसर हमेशा लक्ष्य के बहुत करीब स्थापित होता है, आमतौर पर मशीन के कार्य क्षेत्र के अंदर जहाँ कूलेंट, चिप्स और सफाई द्रव का संपर्क यथार्थवादी है।
मानक M8 इंडक्टिव सेंसर आमतौर पर 200–800Hz पर स्विच करते हैं। E2E-X2D1-N-Z की 1.5kHz दर — 0.67ms में एक पूर्ण स्विचिंग चक्र — उन अनुप्रयोगों में विश्वसनीय पहचान को सक्षम बनाता है जिन्हें कम-आवृत्ति वाले सेंसर सेवा नहीं दे सकते। दो उदाहरण इसे ठोस बनाते हैं।
20 सेकंड प्रति सेकंड पर चलने वाली 48 इंडेक्सिंग पोजीशन वाली रोटरी इंडेक्सिंग टेबल पर, प्रत्येक इंडेक्स पोजीशन का पता लगाने वाले सेंसर को प्रति सेकंड 20 बार स्विच करना चाहिए — 20Hz, किसी भी सेंसर की क्षमता के भीतर तुच्छ रूप से।
लेकिन यदि उसी मशीन का उपयोग इंडेक्स ड्राइव शाफ्ट पर 200-टूथ एनकोडर डिस्क पर व्यक्तिगत दांतों का पता लगाने के लिए किया जाता है, तो पूर्ण गति पर टूथ-पासिंग दर 200 × (टेबल RPM) है।
ड्राइव शाफ्ट के 100 RPM पर, यह प्रति मिनट 20,000 टूथ इवेंट — प्रति सेकंड 333 इवेंट, या 333Hz है। 200 RPM पर, यह 667Hz तक दोगुना हो जाता है। E2E-X2D1-N-Z का 1.5kHz 667Hz टूथ डिटेक्शन को 2× सुरक्षा मार्जिन के साथ संभालता है और सेंसर की सीमा के करीब पहुंचने से पहले 200 दांतों पर 450 RPM तक ड्राइव शाफ्ट की गति को कवर करता है।
दूसरा मामला उच्च गति कन्वेयर पर छोटे भागों की गिनती है, जहाँ व्यक्तिगत घटक प्रति सेकंड सैकड़ों में मापी जाने वाली दरों पर सेंसर फेस से गुजरते हैं।
यहां 2mm सेंसिंग दूरी का संयोजन — एक बहुत छोटे सेंसिंग स्पॉट का अर्थ है जो प्रत्येक छोटे घटक को ओवरलैप के बिना साफ-सुथरा पकड़ता है — और 1.5kHz स्विचिंग फ्रीक्वेंसी विश्वसनीय व्यक्तिगत भाग गणना प्रदान करती है, जो मानक सेंसर को एक सतत चालू सिग्नल में मर्ज कर देगी।
Q1: आउटपुट "NPN 2-वायर" है — यह पीएलसी इनपुट से कैसे जुड़ता है?
टू-वायर NPN: सेंसर के सकारात्मक तार को डीसी सप्लाई पॉजिटिव से कनेक्ट करें, और सेंसर के नकारात्मक (आउटपुट) तार को पीएलसी इनपुट से सप्लाई कॉमन तक श्रृंखला में कनेक्ट करें। जब कोई लक्ष्य पता लगाया जाता है, तो सेंसर लोड (पीएलसी इनपुट से कॉमन तक) के माध्यम से संचालित होता है।
सेंसर में एक छोटा ऑफ-स्टेट लीकेज करंट होगा जो पीएलसी इनपुट से बहता है, भले ही कोई लक्ष्य मौजूद न हो — यह सुनिश्चित करें कि यह लीकेज पीएलसी इनपुट के टर्न-ऑन थ्रेशोल्ड से नीचे है ताकि गलत आउटपुट को रोका जा सके। यदि लीकेज गलत चालू होने का कारण बनता है, तो पीएलसी इनपुट के पार एक समानांतर रेसिस्टर (आमतौर पर 5.6–10kΩ) जोड़ें ताकि लीकेज करंट को थ्रेशोल्ड से नीचे शंट किया जा सके।
Q2: क्या 2mm सेंसिंग दूरी व्यावहारिक मशीन अनुप्रयोगों के लिए पर्याप्त है, या यह बहुत कम है?
दो मिलीमीटर उन पहचान परिदृश्यों के लिए डिज़ाइन किया गया है जहाँ सेंसर को बहुत तंग यांत्रिक क्लीयरेंस में स्थापित किया जाना चाहिए और लक्ष्य सेंसर फेस से 1–1.5mm के भीतर मज़बूती से गुजरता है।
विशिष्ट उपयोगों में फिक्स्चर में छोटे धातु भागों का पता लगाना, असेंबली पैलेट में पिन, स्क्रू या इंसर्ट की उपस्थिति की पुष्टि करना, और घूमने वाले घटकों पर पतली धातु सुविधाओं (स्लॉट, किनारे, छेद) का पता लगाना शामिल है।
बहुत कम सेंसिंग दूरी एक विशेषता है, सीमा नहीं — यह न्यूनतम हिस्टैरिसीस और तंग यांत्रिक व्यवस्था में अनुमानित पहचान सीमाओं के साथ तेज चालू/बंद संक्रमण प्रदान करती है।
Q3: क्या M8 स्टेनलेस स्टील हाउसिंग के लिए किसी विशेष माउंटिंग टूल की आवश्यकता होती है?
मानक M8 × 1mm मेट्रिक हेक्स नट और लॉक नट का उपयोग किया जाता है — किसी भी M8 फास्टनर के समान टूल आकार। स्टेनलेस स्टील लॉक नट की अनुशंसा की जाती है ताकि हाउसिंग संक्षारण प्रतिरोध से मेल खा सके और गीले वातावरण में थ्रेड इंटरफ़ेस पर गैल्वेनिक मुद्दों से बचा जा सके।
लॉक नट को फिंगर-टाइट प्लस लगभग 1/4 टर्न स्पैनर से कसें — M8 स्टेनलेस थ्रेड पर अत्यधिक टॉर्क गैलिंग का जोखिम उठाता है। भविष्य में हटाने के दौरान थ्रेड गैलिंग को रोकने के लिए स्टेनलेस-टू-स्टेनलेस इंस्टॉलेशन में थ्रेड्स पर एंटी-सीज़ कंपाउंड लगाएं।
Q4: 1.5kHz स्विचिंग फ्रीक्वेंसी पर, इस सेंसर द्वारा मज़बूती से पता लगाया जा सकने वाला धातु लक्ष्य की अधिकतम गति क्या है?
अधिकतम पहचान दर आवृत्ति और लक्ष्य आकार दोनों पर निर्भर करती है। 1.5kHz पर, न्यूनतम पता लगाने योग्य पल्स चौड़ाई लगभग 0.33ms है। मज़बूती से पता लगाने के लिए, लक्ष्य को कम से कम एक पूर्ण स्विचिंग चक्र के लिए सेंसिंग फ़ील्ड के भीतर रहना चाहिए।
1 m/s पर सेंसर फेस से गुजरने वाला 2mm लक्ष्य लगभग 2ms के लिए फ़ील्ड पर कब्जा करता है — 0.67ms चक्र समय के भीतर अच्छी तरह से। 10 m/s पर, 2mm लक्ष्य 0.2ms के लिए फ़ील्ड पर कब्जा करता है, जो एक चक्र से छोटा है — सेंसर इसे चूक सकता है।
छोटे तेज-चलने वाले लक्ष्यों के लिए, इंस्टॉलेशन के लिए प्रतिबद्ध होने से पहले लक्ष्य आकार और वेग संयोजन को सेंसर की प्रतिक्रिया समय विनिर्देश के विरुद्ध सत्यापित करें।
Q5: क्या E2E-X2D1-N-Z को इसकी सेंसिंग दूरी को कम किए बिना स्टेनलेस स्टील ब्रैकेट में स्थापित किया जा सकता है?
एक शील्डेड सेंसर के रूप में, E2E-X2D1-N-Z को धातु ब्रैकेट — स्टेनलेस स्टील सहित — में फ्लश माउंट किया जा सकता है, बिना आसपास की धातु के 2mm सेंसिंग दूरी को कम किए। आंतरिक शील्डिंग फ़ील्ड को आगे की दिशा तक सीमित करती है।
सुनिश्चित करें कि लॉक नट सेंसर को पर्याप्त रूप से क्लैंप करता है कि मशीन ऑपरेशन के दौरान कंपन अक्षीय स्थिति को ढीला न कर सके, क्योंकि 2mm नाममात्र सेंसिंग दूरी पर 0.5mm सेंसर मूवमेंट भी 25% डिटेक्शन गैप परिवर्तन का प्रतिनिधित्व करता है।
