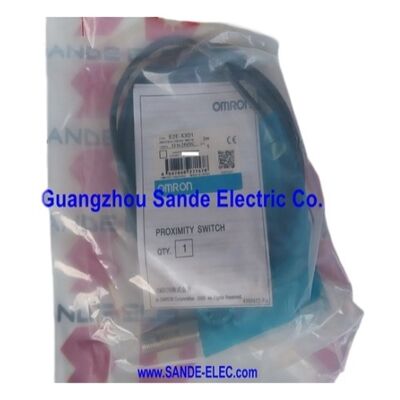

निकटता स्विच E2E-X3D1 E2EX3D1

Omron E2E-X3D1 | इंडक्टिव प्रॉक्सिमिटी सेंसर — M12 शील्डेड, 3mm NO, DC 2-वायर, 10–30VDC, 1kHz, निकेल-प्लेटेड पीतल, IP67 ऑयल-प्रूफ

अवलोकन

यह Omron E2E-X3D1 एक M12 शील्डेड इंडक्टिव प्रॉक्सिमिटी सेंसर है जिसमें 3mm सेंसिंग दूरी और DC 2-वायर सामान्य रूप से खुला आउटपुट है। M8 बॉडी से M12 तक बढ़ने से दो फायदे मिलते हैं: बड़ा थ्रेड उच्च-कंपन मशीन वातावरण में अधिक सुरक्षित यांत्रिक माउंटिंग प्रदान करता है, और बड़ा सेंसिंग फेस एरिया एक मजबूत विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है — यही कारण है कि E2E-X3D1 एक शील्डेड M12 बॉडी से 3mm सेंसिंग प्राप्त करता है, जबकि उसी प्रकार का M8 शील्डेड सेंसर केवल 2mm तक ही पहुँच पाता है।

3mm सेंसिंग दूरी और 0–2.4mm सेटिंग रेंज इंस्टॉलर को छोटे M8 सेंसर की तुलना में सेंसर फेस और टारगेट के बीच अधिक वर्किंग क्लीयरेंस देती है।

यह अतिरिक्त टॉलरेंस टारगेट अप्रोच के दौरान मिसअलाइनमेंट, एक्चुएटिंग मैकेनिज्म में यांत्रिक घिसाव, और सेंसर और टारगेट को रखने वाले संरचनात्मक घटकों के थर्मल विस्तार को अवशोषित करती है — ये सभी मशीन के ऑपरेटिंग साइकिल के दौरान प्रभावी गैप को बदलते हैं।

जहां 1.5mm पर सेट किया गया M8 सेंसर मशीन गर्म होने और संरचनाओं के विस्तार के साथ अपनी ऑपरेटिंग सीमा के करीब पहुंच सकता है, वहीं 2mm पर सेट किया गया E2E-X3D1 पूर्ण थर्मल रेंज में अपनी 2.4mm सेटिंग रेंज के भीतर आराम से बैठता है।

कई कनेक्शन वेरिएंट में उपलब्ध — प्री-वायर्ड 2m या 5m ऑयल-रेसिस्टेंट PVC केबल (E2E-X3D1-N), M12 कनेक्टर (E2E-X3D1-M1), या M12 IEC-अरेंजमेंट कनेक्टर (E2E-X3D1-M1G) — E2E-X3D1 मशीन वायरिंग मानक को बिना एडॉप्टर हार्डवेयर के इंस्टॉलेशन के लिए फिट करता है।

मुख्य विनिर्देश

डुअल LED इंडिकेटर — लाल आउटपुट + हरा सेटिंग रेंज

E2E-X3D1 में दो LED इंडिकेटर हैं जो अलग-अलग कमीशनिंग और ऑपरेशनल फ़ंक्शन प्रदान करते हैं, जो छोटे M8 सेंसर पर पाए जाने वाले सिंगल-LED डिज़ाइन से एक कदम ऊपर है।

यह लाल LED आउटपुट स्थिति को दर्शाता है: यह तब जलता है जब आउटपुट कंडक्टिंग (टारगेट डिटेक्टेड, सर्किट एक्टिव) होता है और जब आउटपुट खुला होता है (कोई टारगेट नहीं) तो बुझ जाता है। प्रोडक्शन मॉनिटरिंग के दौरान, लाल LED प्रत्येक डिटेक्शन इवेंट का निरंतर विज़ुअल कन्फर्मेशन प्रदान करता है — विशेष रूप से यह सत्यापित करने के लिए उपयोगी है कि कन्वेयर भागों को सही ढंग से गिन रहा है या सिलेंडर हर साइकिल में अपनी अंतिम स्थिति तक पहुँच रहा है।

यह हरा LED सेटिंग रेंज इंडिकेटर है: यह तब जलता है जब टारगेट 0–2.4mm सेटिंग रेंज के भीतर होता है — वह ज़ोन जहां डिटेक्शन विश्वसनीय और स्थिर होता है। इंस्टॉलेशन के दौरान, मशीन सेट अप होने और टारगेट अपनी इच्छित स्थिति में होने पर, हरा LED लगातार जलना चाहिए।

यदि हरा LED झिलमिलाता है या टारगेट इच्छित स्थिति में होने पर नहीं जलता है, तो सेंसर अपनी विश्वसनीय सेटिंग रेंज के पास या बाहर काम कर रहा है और गैप को एडजस्ट करने की आवश्यकता है। यह इंडिकेटर प्रारंभिक सेटअप के दौरान एक अलग मल्टीमीटर या डायग्नोस्टिक स्क्रीन की आवश्यकता को समाप्त करता है।

M12 बॉडी — अधिक सेंसिंग दूरी, मजबूत माउंटिंग

M12 थ्रेड मानक यूरोपीय और वैश्विक मशीन डिज़ाइन में औद्योगिक प्रॉक्सिमिटी सेंसर के लिए प्रमुख यांत्रिक प्रारूप है।

बड़ा थ्रेड क्रॉस-सेक्शन (8mm M8 के लिए बनाम 12mm व्यास) लॉक नट में अधिक टॉर्क क्षमता प्रदान करता है, जिससे कंपन के तहत सेंसर के घूमने का जोखिम कम हो जाता है।

घूमने वाली मशीन टेबल, हाई-साइकिल प्रेस, या निरंतर यांत्रिक कंपन के अधीन उपकरणों पर अनुप्रयोगों में, M12 थ्रेड विस्तारित सेवा अवधि में M8 की तुलना में सेंसर की स्थिति को कहीं अधिक मज़बूती से बनाए रखता है।

निकेल-प्लेटेड पीतल M12 E2E सेंसर के लिए मानक हाउसिंग मटेरियल है।

निकेल प्लेटिंग मशीन टूल वातावरण में पाए जाने वाले कटिंग कूलेंट और तेलों के खिलाफ जंग प्रतिरोध प्रदान करती है, जबकि अंतर्निहित पीतल सटीक थ्रेड के लिए अच्छी मशीनबिलिटी और आयामी सटीकता प्रदान करती है।

अधिकतम जंग प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए — विशेष रूप से आक्रामक कूलेंट या वॉशडाउन वातावरण — E2E M12 श्रृंखला के स्टेनलेस स्टील हाउसिंग वेरिएंट उपलब्ध हैं।

अनुप्रयोग और कनेक्शन विकल्प

M12 शील्डेड बॉडी में तीन मिलीमीटर की सेंसिंग दूरी वह विनिर्देश है जो सामान्य मशीन टूल पोजीशन सेंसिंग के सबसे बड़े हिस्से को कवर करता है: न्यूमेटिक सिलेंडर पर एंड-ऑफ-ट्रैवल, फिक्स्चर में पार्ट-प्रेजेंट कन्फर्मेशन, कन्वेयर सिस्टम पर पैलेट लोकेशन डिटेक्शन, और सेफ्टी गार्ड मॉनिटरिंग।

M12 सेंसर की व्यापक सेंसिंग रेंज (M8 की तुलना में) उन्हें सतह भिन्नता वाले टारगेट का पता लगाने के लिए भी उपयुक्त बनाती है — कास्ट या फॉर्मेड पार्ट्स जहां प्रस्तुत सतह पूरी तरह से सपाट या सुसंगत नहीं है, जिसके लिए एक सेंसिंग रेंज की आवश्यकता होती है जो सतह भिन्नता में विश्वसनीय डिटेक्शन बनाए रखती है।

कनेक्शन वेरिएंट एक ही E2E-X3D1 सेंसिंग विनिर्देश को मशीन के वायरिंग मानक के साथ स्थापित करने की अनुमति देते हैं: प्री-वायर्ड N 2M वेरिएंट सीधे टर्मिनल स्ट्रिप तक बिना किसी फील्ड कनेक्टर के रूट होता है; M1 और M1G कनेक्टर वेरिएंट Omron के M12 फील्ड केबल असेंबली के साथ जुड़ते हैं, जिससे सेंसर को मशीन की वायरिंग हार्नेस को परेशान किए बिना बदला जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: एक व्यावहारिक अनुप्रयोग में E2E-X3D1 (M12) और E2E-X2D1 (M8) के बीच क्या अंतर है?

दोनों शील्डेड DC 2-वायर NO सेंसर हैं जिनमें समान सर्किट विशेषताएँ हैं। मुख्य अंतर भौतिक आकार (M12 बनाम M8), सेंसिंग दूरी (3mm बनाम 2mm), रिस्पांस फ्रीक्वेंसी (1kHz बनाम 1.5kHz), और मानक टारगेट आकार (12×12mm बनाम 8×8mm) हैं।

तंग इंस्टॉलेशन स्पेस के लिए या जहां केवल एक छोटा टारगेट डिटेक्ट किया जा रहा है, M8 चुनें। उच्च सेंसिंग दूरी, कंपन-प्रवण स्थानों में बेहतर माउंटिंग स्थिरता, या बड़े टारगेट फीचर्स का पता लगाते समय M12 चुनें।

M12 बॉडी डुअल-LED इंडिकेटर को भी समायोजित करती है जो M8 वेरिएंट पर उपलब्ध नहीं है।

Q2: 3mm रेटेड सेंसर पर सेटिंग दूरी 0–2.4mm है — सेटिंग रेंज नाममात्र सेंसिंग दूरी से कम क्यों है?

Omron नाममात्र सेंसिंग दूरी को 3mm पर रेट करता है, जो वह दूरी है जिस पर सेंसर परिभाषित प्रयोगशाला स्थितियों के तहत मानक परीक्षण टारगेट का मज़बूती से पता लगाता है।

सेटिंग रेंज (0–2.4mm, नाममात्र का लगभग 80%) व्यावहारिक वर्किंग ज़ोन है जो वास्तविक दुनिया के चर को ध्यान में रखता है: विनिर्माण टॉलरेंस (Sn का ±10%), तापमान प्रभाव (–25°C से +70°C पर ±10%), वोल्टेज भिन्नता (रेटेड वोल्टेज रेंज पर ±1%), और टारगेट सतह भिन्नता।

0–2.4mm रेंज के भीतर सेटिंग इन सभी चर के खिलाफ मार्जिन प्रदान करती है, जो ऑपरेटिंग स्थितियों की पूरी रेंज में विश्वसनीय स्विचिंग सुनिश्चित करती है।

Q3: मानक टारगेट 12 × 12 × 1mm लोहा है — क्या होगा यदि वास्तविक टारगेट मटेरियल स्टेनलेस स्टील हो?

स्टेनलेस स्टील (गैर-चुंबकीय ऑस्टेनिटिक ग्रेड जैसे 304 या 316) में E2E शील्डेड सेंसर के लिए लगभग 0.6–0.75× का करेक्शन फैक्टर होता है। E2E-X3D1 के लिए, यह मानक लोहे की परीक्षण प्लेट के समान आकार के 316 स्टेनलेस टारगेट के लिए लगभग 1.8–2.25mm की प्रभावी सेंसिंग दूरी में तब्दील हो जाता है।

स्टेनलेस के लिए गणना की गई प्रभावी रेंज के भीतर इंस्टॉलेशन गैप सेट करें, और अंतिम यांत्रिक माउंटिंग को अंतिम रूप देने से पहले वास्तविक स्विचिंग पॉइंट को सत्यापित करें।

चुंबकीय स्टेनलेस ग्रेड (जैसे 430) लोहे के करीब व्यवहार करते हैं और नाममात्र रेटिंग के पास दूरी उत्पन्न कर सकते हैं।

Q4: क्या कई E2E-X3D1 सेंसर एक-दूसरे के साथ हस्तक्षेप किए बिना अगल-बगल लगाए जा सकते हैं?

शील्डेड इंडक्टिव सेंसर के बीच आपसी हस्तक्षेप संभव है जब दो सेंसर एक-दूसरे का सामना करते हुए लगाए जाते हैं और उनके सेंसिंग फ़ील्ड ओवरलैप होते हैं, या जब बहुत कम दूरी पर अगल-बगल लगाए जाते हैं।

Omron आपसी हस्तक्षेप को रोकने के लिए E2E M12 श्रृंखला के लिए न्यूनतम फेस-टू-फेस और साइड-बाय-साइड दूरी निर्दिष्ट करता है।

साइड-बाय-साइड स्पेसिंग पर मानक-आवृत्ति मॉडल के लिए, सेंसर फेस के बीच न्यूनतम अलगाव आमतौर पर 30–40mm की सीमा में होता है।

करीबी स्पेसिंग की आवश्यकता वाले अनुप्रयोगों के लिए, विभिन्न-आवृत्ति वेरिएंट (E2E-X3D15 श्रृंखला) आसन्न सेंसर को विभिन्न ऑसिलेशन फ्रीक्वेंसी पर संचालित करने की अनुमति देते हैं, जिससे बहुत करीब इंस्टॉलेशन संभव होता है।

Q5: E2E-X3D1 को एक विशिष्ट केबल प्रत्यय के बिना सूचीबद्ध किया गया है — कौन से कनेक्शन विकल्प उपलब्ध हैं?

E2E-X3D1 सेंसर कोर विनिर्देश (3mm, शील्डेड, M12, DC 2-वायर, NO) को दर्शाता है। कनेक्शन वेरिएंट में शामिल हैं: E2E-X3D1-N 2M या 5M (प्री-वायर्ड ऑयल-रेसिस्टेंट PVC केबल, बेयर एंड लीड्स, 2 या 5 मीटर); E2E-X3D1-M1 (M12 प्री-वायर्ड कनेक्टर, मानक पिन व्यवस्था); E2E-X3D1-M1G (M12 कनेक्टर, IEC पिन व्यवस्था)।

सभी वेरिएंट समान सेंसिंग प्रदर्शन प्रदान करते हैं — कनेक्शन प्रकार ही एकमात्र अंतर है। मशीन के मौजूदा M12 केबल इंफ्रास्ट्रक्चर के आधार पर या यदि फील्ड कनेक्टर के बिना डायरेक्ट-वायर इंस्टॉलेशन को प्राथमिकता दी जाती है, तो चुनें।
