| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X3D1-N |

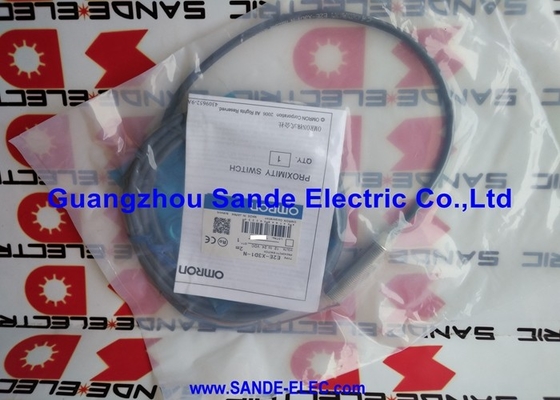

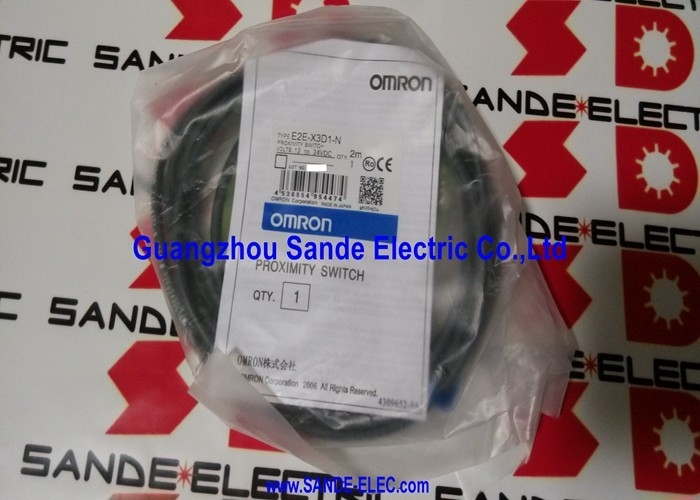

दOmron E2E-X3D1-Nयह एक M12 आश्रित प्रेरक निकटता सेंसर है जिसमें 3 मिमी की सेंसरिंग दूरी और डीसी 2-वायर सामान्य रूप से खुला आउटपुट है, जो एक 2-मीटर तेल प्रतिरोधी पीवीसी केबल के साथ पूर्व-वायर किया गया है।
It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.
ओमरोन की ई2ई श्रृंखला के भीतर, एम12 बॉडी साइज पर एक्स3डी1-एन एक व्यावहारिक मध्यभूमि पर कब्जा कर लेता है।M12 धागा और 3 मिमी सेंसर दूरी सामान्य औद्योगिक मशीन उपकरण और स्वचालन अनुप्रयोगों में सबसे व्यापक रूप से तैनात आकार-से-रेंज संयोजन का प्रतिनिधित्व करते हैं.
M8 (2 मिमी सेंसर) से M12 (3 मिमी सेंसर) तक बढ़ोतरी से एक मिलीमीटर का डिटेक्शन क्लीयरेंस ′′ बढ़ता है, जो बढ़ते असंगतता, लक्ष्य सतह परिवर्तन,और संरचनात्मक थर्मल विस्तार है कि उत्पादन के दौरान अपने सेट मूल्य से दूर वास्तविक संवेदन अंतर स्थानांतरित कर सकते हैं.
पूर्व-वायर किए गए 2 मीटर केबल मशीन कॉन्फ़िगरेशन के लिए उपयुक्त हैं जहां सेंसर कंट्रोल पैनल या टर्मिनल बॉक्स से कुछ मीटर के भीतर स्थित है।
कोई कनेक्टर पिन असाइनमेंट टेबल की आवश्यकता नहीं है, स्रोत या इकट्ठा करने के लिए कोई क्षेत्र कनेक्टर नहीं है। सेंसर अपने तार के छोरों के साथ आता है और टर्मिनल कनेक्शन के लिए तैयार है।
उच्च कंपन वाले प्रतिष्ठानों या अनुप्रयोगों के लिए जिन्हें स्थिर केबल लाइनों को डिस्कनेक्ट किए बिना सेंसर को बदलने की आवश्यकता होती है,M1G कनेक्टर वेरिएंट एक ही विद्युत विनिर्देश प्रदान करता है एक क्षेत्र-डिस्कनेक्ट करने योग्य M12 इंटरफ़ेस के साथ.
| पैरामीटर | मूल्य |
|---|---|
| दूरी का पता लगाना | 3 मिमी (±10%) |
| दूरी निर्धारित करना | 0 ¥2.4 मिमी |
| आवास | M12 × 1 मिमी, शील्ड, निकेल-प्लेट पीतल |
| आउटपुट | डीसी 2-वायर, NO, ध्रुवीकृत |
| आपूर्ति वोल्टेज | 12 ∙ 24 वी डीसी |
| ऑपरेटिंग रेंज | 10V30V सीसी |
| स्विचिंग क्षमता | 3 ‰ 100 एमए |
| रिसाव वर्तमान | 0.8 mA अधिकतम |
| प्रतिक्रिया की आवृत्ति | 1 kHz |
| केबल | 2 मीटर तेल प्रतिरोधी पीवीसी |
| आईपी रेटिंग | IP67 + तेल प्रतिरोधी |
| संकेतक | लाल एलईडी (आउटपुट) + हरी एलईडी (रेंज) |
| मानक | EN60947-1, EN60947-5-2, CE |
E2E-X3D1-N में दो एलईडी संकेतक हैं जो अलग-अलग, पूरक कार्य करते हैं। लाल एलईडी आउटपुट स्थिति को दर्शाता है जब आउटपुट प्रवाहकीय है,जब खुला हो तो बंद हो जाता है ️ बिना किसी नैदानिक उपकरण के निरंतर परिचालन पुष्टि प्रदान करता है.
हरा एलईडी इंगित करता है कि क्या लक्ष्य 0 ∼ 2.4 मिमी सेटिंग रेंज के भीतर है, यह दर्शाता है कि सेंसर अपनी विश्वसनीय डिटेक्शन जोन में काम कर रहा है, न कि इसकी सेंसिंग क्षमता के किनारे पर.
स्थापना के दौरान, हरे रंग की एलईडी मुख्य कमीशनिंग उपकरण है।एक स्थिर हरा एलईडी वर्तमान अंतर विश्वसनीय सेटिंग दूरी के भीतर है की पुष्टि करता है.
यदि हरे रंग का संकेतक चमकने में विफल रहता है या लक्ष्य अपनी यात्रा के माध्यम से आगे बढ़ता है, तो अंतर सेटिंग दूरी से अधिक है और माउंटिंग स्थिति को समायोजित करने की आवश्यकता है।
यह परीक्षण-और-त्रुटि अंतराल सेटिंग को समाप्त करता है और पहली पावर-अप और एक दृश्य जांच के लिए पुष्टि विश्वसनीय संचालन के बीच समय को कम करता है।
डीसी 2-वायर सर्किट सेंसर को सकारात्मक आपूर्ति और सामान्य के बीच लोड के साथ श्रृंखला में रखता है। जब कोई लक्ष्य मौजूद नहीं होता है, तो आउटपुट 0.8 एमए रिसाव के साथ खुला होता है।
जब एक लक्ष्य 3 मिमी क्षेत्र में प्रवेश करता है, तो आउटपुट प्रवाह करता है और वर्तमान भार के माध्यम से बहता है।
दो कंडक्टर ङ पॉजिटिव और लोड ङ दोनों आपूर्ति और सिग्नल फ़ंक्शन ले जाते हैं, 3-वायर सेंसर डिजाइनों के समर्पित आपूर्ति तार को समाप्त करते हैं।
व्यावहारिक बाधाएं न्यूनतम हैं: विश्वसनीय स्विचिंग के लिए लोड करंट कम से कम 3 एमए होना चाहिए (सभी मानक पीएलसी डिजिटल इनपुट द्वारा पूरा किया जाता है) और 0.8 एमए की बंद अवस्था में रिसाव इनपुट की ऑन सीमा तक नहीं पहुंचना चाहिए (मानक 24 वी पीएलसी इनपुट स्विच 5 एमए या उससे अधिक पर), 0.8 एमए रिसाव को अच्छी तरह से साफ कर देता है) ।
असामान्य वर्तमान विशेषताओं वाले किसी भी भार के लिए, स्थापना से पहले दोनों मापदंडों की जांच करें।
सेंसर का सर्ज सप्रेसर और शॉर्ट सर्किट सुरक्षा स्थापना त्रुटियों और प्रेरक भार क्षणिक को अवशोषित करती है जो अन्यथा आउटपुट चरण को नुकसान पहुंचाएगी।
आंतरिक परिरक्षण विद्युत चुम्बकीय संवेदी क्षेत्र को अक्षीय रूप से केंद्रित करता है, जिससे धातुक्रांत स्थापना में आसपास के धातु द्वारा अवशोषित होने वाले पार्श्व क्षेत्र को रोका जा सकता है।
E2E-X3D1-N M12 × 1 मिमी छेद में धागे, फ्लश या धातु में घुसे हुए माउंट, और मानक M12 लॉक नट्स के साथ सुरक्षित करता है।
उन प्रतिष्ठानों के लिए जिनके लिए सेंसर के चेहरे को धातु की सतह के चेहरे से वापस सेट करने की आवश्यकता होती है, सेटिंग दूरी का दायरा (0 ̊2.4 मिमी) यांत्रिक माउंट विन्यास को बदलने के बिना समायोजन मार्जिन प्रदान करता है.
Q1: E2E-X3D1-N का कनेक्शन इंटरफेस क्या है?

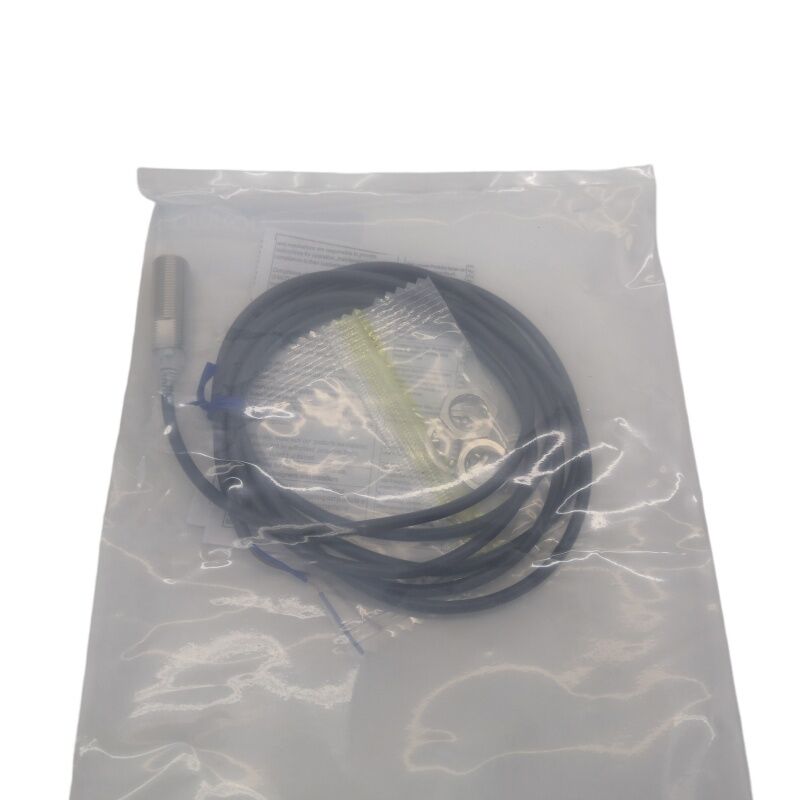

ई2ई-एक्स3डी1-एन जहाजों में तेल प्रतिरोधी पीवीसी केबल के 2 मीटर होते हैं जो नंगे तार के सिरों से समाप्त होते हैं। दो कंडक्टर प्रदान किए जाते हैंःभूरे रंग का तार (आपूर्ति सकारात्मक ️ +24V DC से कनेक्ट) और नीले रंग का तार (लोड/आउटपुट ️ श्रृंखला में कनेक्ट करें जिसमें लोड से आपूर्ति आम हो).
कंट्रोल पैनल या मशीन जंक्शन बॉक्स में टर्मिनल स्क्रू सीधे नंगे छोरों को प्राप्त करते हैं। एक स्क्रूड्राइवर के अलावा किसी कनेक्टर एडाप्टर या उपकरण की आवश्यकता नहीं होती है।
Q2: 1kHz प्रतिक्रिया आवृत्ति गणना अनुप्रयोगों के लिए इस सेंसर की पसंद को कैसे प्रभावित करती है?
1kHz पर, सेंसर प्रति सेकंड 1000 पूर्ण ON/OFF पता लगाने चक्र पूरा करता है। विश्वसनीय गिनती के लिए,प्रत्येक लक्ष्य को कम से कम एक पूर्ण चक्र के लिए सेंसिटिंग क्षेत्र के भीतर रहना चाहिए, जिसका अर्थ है कि बहुत तेजी से चलने वाले छोटे लक्ष्यों को याद किया जा सकता है.
एक व्यावहारिक सीमाः लक्ष्य जो 1 मी/सेकंड से गुजरते हैं, लगभग 3 एमएम सेंसर जोन के पार लगभग 3 एमएस में, 1 केएचजेड पर 4.5 स्विचिंग चक्रों को कवर करते हैं। 10 मी/सेकंड पर, पारगमन समय 0.3 एमएस तक गिर जाता है,एक चक्र से कम.
तेजी से चलने वाले लक्ष्य सरणी वाले अनुप्रयोगों के लिए, विश्वसनीय गिनती की पुष्टि करने के लिए 1kHz अवधि के खिलाफ अपेक्षित पारगमन समय की गणना करें।
प्रश्न 3: मानक सेंसर वस्तु लोहा 12 × 12 × 1 मिमी है ∙ एल्यूमीनियम के लक्ष्यों पर क्या कटौती लागू होती है?
एल्यूमीनियम के पास एक सुधार कारक है लगभग 0.3 ¢ 0.4 × के लिए shielded E2E M12 सेंसर के लिए.एक ही आकार के एल्यूमीनियम लक्ष्य लगभग 0 की एक प्रभावी स्विचिंग दूरी का उत्पादन.9 ¢ 1.2 मिमी.
छोटे एल्यूमीनियम के लक्ष्य और भी कम हो जाते हैं।विशिष्ट भाग के साथ वास्तविक स्विचिंग बिंदु को मापें और सेंसर की स्थिति को तय करने से पहले इसे स्थापना के अंतराल के खिलाफ मान्य करें.
प्रश्न 4: क्या पीएलसी वायरिंग को बदले बिना ई2ई-एक्स3डी1-एन को एम1जी कनेक्टर संस्करण के साथ बदला जा सकता है?
सेंसर विनिर्देश, आउटपुट सर्किट और आपूर्ति वोल्टेज E2E-X3D1-N (केबल) और E2E-X3D1-M1G (M12 कनेक्टर) के बीच समान हैं।
कनेक्टर संस्करण के साथ प्रतिस्थापन करने के लिए एक संगत M12 फील्ड केबल असेंबली की आपूर्ति करने और इसे नियंत्रण कक्ष टर्मिनल में रूट करने की आवश्यकता होती है टर्मिनल और सेंसर कनेक्टर के बीच केवल फील्ड केबल जोड़कर.
कनेक्टर पिन की व्यवस्था (भूरा = पिन 1 = +V, नीला = पिन 4 = 0V) केबल संयोजन के वायरिंग से मेल खाना चाहिए।
Q5: क्या E2E-X3D1-N को स्थापित करने के बाद किसी भी समायोजन की आवश्यकता है?
कोई समायोजन की आवश्यकता नहीं है। सेंसर 3 मिमी नाममात्र सेंसिटिंग दूरी के लिए कारखाने-कैलिब्रेट है।
0-2.4 मिमी सेटिंग रेंज के भीतर एक अंतराल पर स्थापित करने और तारों को जोड़ने के बाद,जब लक्ष्य सीमा में हो और हरे रंग का एलईडी स्थिर हो तो लाल एलईडी की रोशनी की पुष्टि करके ऑपरेशन की पुष्टि करें (यह इंगित करता है कि अंतर विश्वसनीय सेटिंग दूरी के भीतर है).
यदि हरा एलईडी बंद या अस्थिर है, तो अंतर को तब तक कम करें जब तक कि यह स्थिर रूप से प्रकाश न दे। कोई पॉन्टीओमीटर या प्रोग्रामिंग की आवश्यकता नहीं है।
