| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X4MD1 |

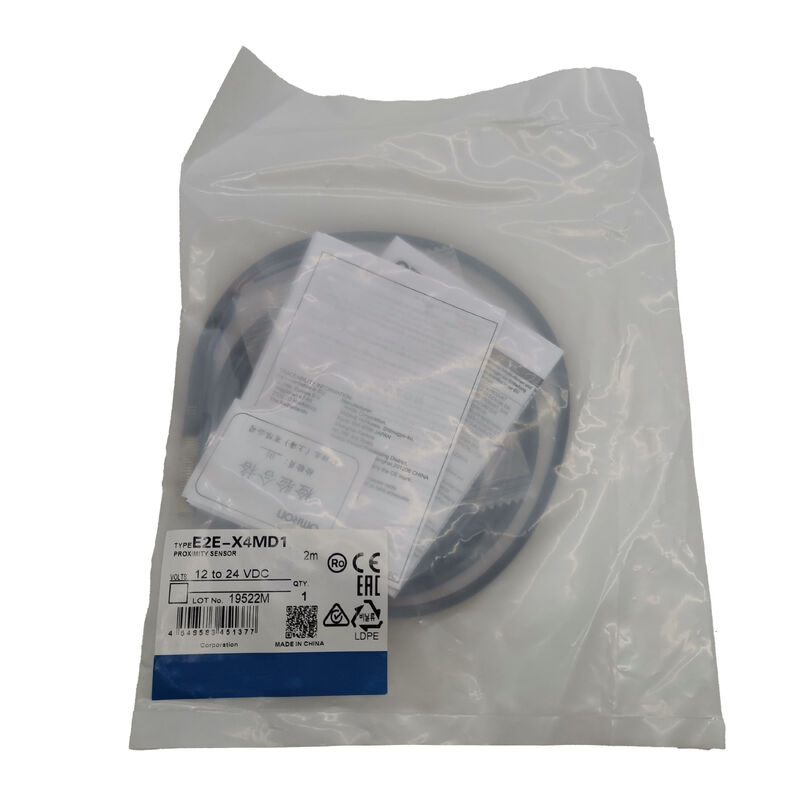

दOmron E2E-X4MD1एक M8 अनइच्छित प्रेरक निकटता सेंसर है जो DC 2-वायर सामान्य रूप से खुले आउटपुट के साथ 4 मिमी सेंसरिंग दूरी प्रदान करता है।
Omron के E2E सेंसर मैट्रिक्स में,"एमडी" पदनाम से गैर-बचत (गैर-फ्लश) एम8 मध्यम श्रेणी के संस्करण की पहचान होती है ️ मॉडल जिसमें एम8 बॉडी की सेंसर क्षमता को आंतरिक स्कैनिंग रिंग को समाप्त करके अधिकतम किया जाता है, विद्युत चुम्बकीय क्षेत्र को आगे और पीछे दोनों ओर बढ़ाता है, और एक आवास से 4 मिमी का पता लगाने की सीमा प्राप्त करता है जहां परिरक्षित निर्माण केवल 2 मिमी देता है।
इसके विपरीत, इंस्टॉलेशन की बाधा होती है: आंतरिक परिरक्षण के बिना, सेंसर का पार्श्व विस्तारित क्षेत्र आसपास की धातु द्वारा अवशोषित किया जाता है यदि सेंसर का चेहरा धातु के ब्रैकेट के साथ फ्लश होता है।
बिना ढाल के स्थापित करने के लिए सेंसर के चारों ओर धातु मुक्त क्षेत्र की आवश्यकता होती है।के साथ आसपास के धातु सतह एक निर्दिष्ट स्टैंडऑफ दूरी पर सक्रिय सेंसर टिप के पीछे बैठे.
यह अधिकांश अनुप्रयोगों में एक प्रबंधनीय स्थापना आवश्यकता है; जब कॉम्पैक्ट एम 8 शरीर के भीतर एक लंबी सेंसर रेंज धातु में फ्लश-माउंट करने की क्षमता से अधिक महत्वपूर्ण है,E2E-X4MD1 सही चयन है.
The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.
दोनों आवास और सेंसर सतह निरंतर तरल पदार्थ के संपर्क में अपनी आयामी सटीकता और रासायनिक अखंडता बनाए रखते हैं।
| पैरामीटर | मूल्य |
|---|---|
| दूरी का पता लगाना | 4 मिमी (±10%) |
| दूरी निर्धारित करना | ०३.२.२ मिमी |
| अंतर दूरी | अधिकतम 15% Sn |
| मानक लक्ष्य | लोहा 20 × 20 × 1 मिमी |
| आवास | M8 × 1 मिमी, बिना ढाले, SUS303 स्टेनलेस |
| आउटपुट | डीसी 2-वायर, NO, ध्रुवीकृत |
| आपूर्ति वोल्टेज | 12 ∙ 24 वी डीसी |
| ऑपरेटिंग रेंज | 10V30V सीसी |
| स्विचिंग क्षमता | 3 ‰ 100 एमए |
| अवशिष्ट वोल्टेज | अधिकतम 3V |
| रिसाव वर्तमान | 0.8 mA अधिकतम |
| प्रतिक्रिया की आवृत्ति | 1 kHz |
| केबल | 2 मीटर तेल प्रतिरोधी पीवीसी |
| आईपी रेटिंग | IP67 |
| संकेतक | लाल + हरा एलईडी |
परिरक्षण और संवेदन दायरे के बीच संबंध प्रेरक सेंसर डिजाइन में प्रत्यक्ष हैः आंतरिक परिरक्षण दोलन विद्युत चुम्बकीय क्षेत्र को एक आगे प्रक्षेपित शंकु तक सीमित करता है,धातु अवशोषण से फ्लश-माउंटेड संयंत्रों की रक्षा करता है लेकिन अंतर्निहित रूप से क्षेत्र की तीव्रता और इसलिए सेंसर रेंज को कम करता है.
ढाल को हटाने से क्षेत्र को कॉइल से सभी दिशाओं में विस्तार करने की अनुमति मिलती है, जिससे पार्श्व क्षेत्र विस्तार की कीमत पर अधिक सेंसर वॉल्यूम और लंबी रेंज का उत्पादन होता है।
M8 बॉडी के आकार पर, आश्रित E2E 2 मिमी तक पहुंचता है; अनइन्सक्रिप्टेड E2E-X4MD1 एक ही बॉडी व्यास से 4 मिमी तक पहुंचता है।
That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face, या यदि लक्ष्य मानक परीक्षण प्लेट से छोटा है और अतिरिक्त सेंसरिंग दूरी आंशिक रूप से कम लक्ष्य क्षेत्र की भरपाई करती है।
15% अधिकतम अंतर दूरी (बचत मॉडल के लिए 10% के मुकाबले) अनबचत सेंसरों की स्वाभाविक रूप से नरम स्विचिंग विशेषता को दर्शाता है।
स्विचिंग पॉइंट थोड़ा बड़ा क्षेत्र बदलता है क्योंकि लक्ष्य अलग-अलग दिशाओं से करीब आता है और पीछे हटता है ️ नियंत्रित यात्रा पथों में स्थिति का पता लगाने के लिए कोई चिंता नहीं,लेकिन उच्च परिशुद्धता स्थिति दोहराव आवश्यकताओं के लिए ध्यान देने योग्य.
दोहरी संकेतक डिजाइन के साथ अन्य E2E मॉडल की तरह, E2E-X4MD1 में एक लाल आउटपुट एलईडी और एक हरे रंग की सेटिंग-रेंज एलईडी दोनों हैं। लाल एलईडी प्रत्येक पता लगाने की घटना की तुरंत पुष्टि करती है;हरे रंग की एलईडी से पता चलता है कि सेंसर अपने विश्वसनीय 0 ̊3 के भीतर काम कर रहा है.2 मिमी सेटिंग दूरी, उत्पादन के दौरान निरंतर स्थापना स्वास्थ्य जांच प्रदान करता है।
0.3 से 1 सेकंड की नैदानिक आउटपुट देरी इस मॉडल की एक विशिष्ट विशेषता हैः स्व-नैदानिक विन्यासों में, the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.
मानक स्थिति संवेदन अनुप्रयोगों में, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.
3V अधिकतम का अवशिष्ट वोल्टेज आउटपुट सर्किट पर लागू होता है जब सेंसर नामित भार पर 2 मीटर केबल के साथ ′′ संचालित करता है। 24V डीसी आपूर्ति प्रणाली में,3V अवशिष्ट का मतलब है कि जब सेंसर आउटपुट चालू होता है तो लोड लगभग 21V देखता हैमानक पीएलसी इनपुट कार्ड के लिए न्यूनतम ऑन वोल्टेज 11 वी के साथ, यह विनिर्देश के भीतर अच्छी तरह से है।
उच्च न्यूनतम ऑन वोल्टेज वाले लोड उपकरणों के लिए (कुछ पुराने रिले कॉइल या पूर्ण 24 वोल्ट संचालन के लिए डिज़ाइन किए गए पायलट लाइट)यह सत्यापित करें कि लोड टर्मिनल पर 21V कम सीमा आपूर्ति वोल्टेज सहिष्णुता सहित सभी परिस्थितियों में विश्वसनीय रूप से सक्रिय करने के लिए पर्याप्त है.
Q1: E2E-X4MD1 अनइन्सर्ट इंस्टॉलेशन के लिए आवश्यक "धातु मुक्त क्षेत्र" क्या है?
Omron सेंसर शरीर व्यास के आधार पर E2E श्रृंखला स्थापना दस्तावेज में माउंट धातु मुक्त क्षेत्र निर्दिष्ट करता है।धातु ब्रैकेट के छेद को चम्फर्ड या काउंटरसंक किया जाना चाहिए ताकि सेंसर के शरीर के व्यास (8 मिमी) के लगभग 1x सेंसर के चेहरे के परिधि के भीतर कोई धातु सामग्री मौजूद न हो.
सेंसर की नोक को माउंटिंग छेद से एक निर्दिष्ट दूरी तक बाहर निकलना चाहिए।ये आयाम ओमरोन के स्थापना आरेखों में दिए गए हैं और शरीर के आकार और सेंसर दूरी के आधार पर थोड़ा भिन्न होते हैं.
प्रश्न 2: मानक सेंसर वस्तु M12 सेंसर के 12 × 12 मिमी लक्ष्य से 20 × 20 × 1 मिमी लोहा ¢ बड़ी है। क्यों?
बड़ा मानक लक्ष्य क्षेत्र एक अनस्क्रीन किए गए सेंसर के व्यापक, कम केंद्रित सेंसर क्षेत्र की भरपाई करता है। अनस्क्रीन किए गए प्रेरक सेंसर एक व्यापक विद्युत चुम्बकीय क्षेत्र को प्रोजेक्ट करते हैं,विश्वसनीय स्विचिंग के लिए रिसीवर को पर्याप्त प्रवाह वापस करने के लिए एक बड़े लक्ष्य क्षेत्र की आवश्यकता होती है।
20 × 20 मिमी की परीक्षण प्लेट यह सुनिश्चित करती है कि सेंसर विशेषता पूरे अनस्क्रीन फील्ड ज्यामिति में क्षेत्र कवरेज को दर्शाती है।वास्तविक लक्ष्य के साथ वास्तविक स्विचिंग दूरी को मापें लक्ष्य क्षेत्र के आधार पर प्रभावी सीमा कम हो सकती है.
Q3: क्या E2E-X4MD1 एल्यूमीनियम या तांबे जैसी गैर लौह धातुओं का पता लगा सकता है?
हां, लेकिन कम प्रभावी सेंसिशन दूरी पर। गैर-लोहे की धातुओं में लोहे के सापेक्ष सुधार कारक होते हैंः एल्यूमीनियम लगभग 0.3×0.4×, पीतल लगभग 0.4×0.5×, तांबा लगभग 0.3×.4 मिमी की लौह सेंसिटिंग दूरी पर, एल्यूमीनियम लक्ष्य लगभग 1.2 से 1.6 मिमी की प्रभावी सीमा का उत्पादन करते हैं, जो अभी भी पता लगाया जा सकता है, लेकिन बहुत करीब स्थापना अंतराल की आवश्यकता होती है।हमेशा विशिष्ट धातु मिश्र धातु के साथ सत्यापित करें, मोटाई और लक्ष्य आयाम, क्योंकि मिश्र धातु संरचना सुधार कारक को महत्वपूर्ण रूप से प्रभावित करती है।
Q4: ऑपरेटिंग तापमान सेंसर के लिए -25°C से +70°C, भंडारण के लिए -40°C से +85°C है। क्या शीत भंडारण के बाद ब्रेक-इन अवधि है?
कोई विशिष्ट तोड़-फोड़ प्रक्रिया आवश्यक नहीं है, लेकिन बहुत कम तापमान (-25°C से नीचे) पर भंडारण के बाद उपयोग से पहले सेंसर को कार्य तापमान पर संतुलन बनाने दिया जाना चाहिए।एक प्रेरक सेंसर को चालू करना जब इसके आंतरिक घटक नामित संचालन न्यूनतम से कम हों तो परिवेश आर्द्रता की उपस्थिति में आवास के अंदर संघनक के गठन का जोखिम होता है, और इलेक्ट्रॉनिक घटक ऑपरेटिंग तापमान सीमा के भीतर तक विनिर्देश के भीतर प्रदर्शन नहीं कर सकते हैं।
मानक औद्योगिक अभ्यास यह है कि स्थापना से पहले स्वच्छ, शुष्क वातावरण में शीत भंडारण सेंसरों को परिचालन तापमान पर लाया जाए।
Q5: E2E-X4MD1 और E2E-X4MD2 वेरिएंट में क्या अंतर है?
प्रत्यय D1 सामान्य रूप से खुले (NO) आउटपुट ‡ आउटपुट कंडक्ट्स को दर्शाता है जब लक्ष्य का पता लगाया जाता है।
डी2 प्रत्यय सामान्य रूप से बंद (एनसी) संस्करण है जब कोई लक्ष्य मौजूद नहीं होता है और लक्ष्य का पता लगाने पर खुलता है। अन्य सभी विनिर्देश (सेंसर दूरी, आवास, आवृत्ति, आपूर्ति),केबल) समान हैं।
मानक उपस्थिति-अनुभूति सर्किटों के लिए D1 चुनें जहां लक्ष्य का पता लगाने से भार सक्रिय होता है; विफलता-सुरक्षित सर्किटों या रिवर्स-लॉजिक अनुप्रयोगों के लिए D2 चुनें जहां निष्क्रिय स्थिति आउटपुट की आवश्यकता होती है।
