| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X7D1-N |

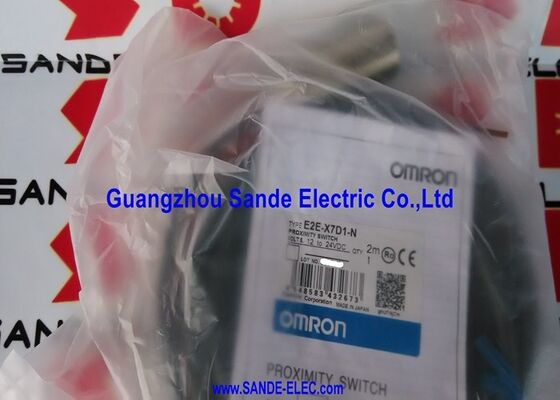

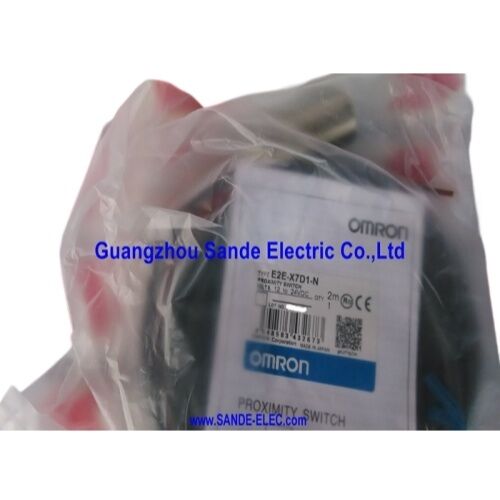

Omron E2E-X7D1-N एक शील्डेड M18 इंडक्टिव प्रॉक्सिमिटी सेंसर है जिसे DC 2-वायर डिवाइस के रूप में वायर्ड किया गया है — कोई अलग पावर सप्लाई कंडक्टर नहीं, केवल दो तार सेंसर को DC पॉजिटिव सप्लाई और लोड के बीच लोड सर्किट में जोड़ते हैं।यह 7mm तक लौह धातु के लक्ष्यों का पता लगाता है और 500Hz तक 3–100mA लोड को स्विच करता है, जिसमें ऑफ स्टेट में 0.8mA लीकेज और धूल प्रवेश और अस्थायी विसर्जन दोनों के खिलाफ IP67 सुरक्षा होती है।
DC 2-वायर सर्किट संरचनात्मक रूप से इसके लोड के साथ श्रृंखला में वायर्ड एक यांत्रिक स्विच के समान है: एक तार सप्लाई पॉजिटिव के लिए, एक तार लोड के लिए, लोड से सप्लाई रिटर्न तक।
जब कोई लक्ष्य मौजूद होता है, तो सेंसर का आंतरिक सर्किट संचालित होता है और लोड के माध्यम से करंट प्रवाहित होता है।
जब लक्ष्य अनुपस्थित होता है, तो सर्किट खुला होता है — 0.8mA लीकेज को छोड़कर जो ऑफ स्टेट में भी लोड के माध्यम से प्रवाहित होता है। दो-तार टोपोलॉजी के लिए किसी बाहरी पावर सप्लाई तार की आवश्यकता नहीं होती है और मशीनों में पैनल वायरिंग को सरल बनाती है जहाँ हर कंडक्टर मायने रखता है, जबकि ध्रुवीकृत डिज़ाइन उल्टे सप्लाई कनेक्शन से होने वाले नुकसान को रोकता है।
दो स्टेटस LED — एक लाल ऑपरेशन इंडिकेटर जो वर्तमान आउटपुट स्थिति दिखाता है और एक हरा सेटिंग इंडिकेटर जो पुष्टि करता है कि लक्ष्य प्रयोग करने योग्य सेटिंग रेंज के भीतर है — कमीशनिंग फीडबैक प्रदान करते हैं जो पुरानी पीढ़ियों के दो-वायर सेंसर प्रदान नहीं करते थे।
हरा LED विशेष रूप से सेटअप के दौरान उपयोगी होता है: यह तब प्रकाशित होता है जब लक्ष्य दूरी 0–5.6mm सेटिंग रेंज के भीतर होती है, यह पुष्टि करता है कि इंस्टॉलेशन गैप सेंसिंग रेंज के भीतर और स्थिर, बाउंस-मुक्त स्विचिंग के विश्वसनीय क्षेत्र के भीतर है।
मुख्य विनिर्देश
| मान | सेंसिंग दूरी |
|---|---|
| 7 mm (–10% से +10%) | सेटिंग दूरी |
| 0–5.6 mm | हाउसिंग |
| M18 × 1mm, शील्डेड | आउटपुट |
| DC 2-वायर, NO, पोलरिटी के साथ | सप्लाई वोल्टेज |
| 12–24V DC (10–30V ऑपरेटिंग) | स्विचिंग क्षमता |
| 3–100 mA | लीकेज करंट |
| 0.8 mA अधिकतम | रिस्पांस फ्रीक्वेंसी |
| 500 Hz | मानक लक्ष्य |
| लोहा 18 × 18 × 1 mm | IP रेटिंग |
| IP67 + तेल-प्रूफ | हाउसिंग सामग्री |
| निकेल-प्लेटेड पीतल / PBT | ऑपरेटिंग तापमान |
| –25°C से +70°C | इंडिकेटर |
| लाल (आउटपुट स्थिति) + हरा (सेटिंग रेंज) | सुरक्षा |
| सर्ज सप्रेसर, शॉर्ट-सर्किट सुरक्षा | अनुमोदन |
| CE, EN60947-1, EN60947-5-2 | M18 पर शील्डेड — 7mm सेंसिंग के साथ फ्लश माउंटिंग |
एक शील्डेड M18 डिज़ाइन से सात मिलीमीटर की सेंसिंग दूरी एक अच्छी तरह से संतुलित विनिर्देश है।
मानक E2E क्लास में M18 शील्डेड सेंसर आमतौर पर 5–7mm प्राप्त करते हैं; X7D वेरिएंट की 7mm रेटिंग शील्डेड M18 निर्माण द्वारा प्रदान की जाने वाली ऊपरी सीमा की ओर है।
ब्रैकेट-फ्लश इंस्टॉलेशन में सेंसर फेस और टारगेट के निकटतम पहुंच बिंदु के बीच 7mm का पूरा गैप उपलब्ध होता है, जिसमें 0–5.6mm की सेटिंग रेंज वह वर्किंग ज़ोन प्रदान करती है जहाँ डिटेक्शन स्थिर होता है।
निकेल-प्लेटेड पीतल का हाउसिंग एक यांत्रिक विनिर्देश विकल्प है साथ ही एक सामग्री विकल्प भी है: निकेल प्लेटिंग अंतर्निहित पीतल को कटिंग ऑयल, कूलेंट और मशीन वॉश-डाउन साइकल में उपयोग किए जाने वाले क्षारीय सफाई एजेंटों के संक्षारक प्रभावों से बचाता है, जबकि पीतल की बॉडी निरंतर संचालन में सेंसर के ऑसिलेटर सर्किट द्वारा उत्पन्न छोटी गर्मी को दूर करने के लिए आवश्यक थर्मल चालकता प्रदान करती है।
DC 2-वायर आउटपुट — लीकेज करंट और लोड चयन
जहां लीकेज से झूठे आउटपुट चिंता का विषय बन जाते हैं, लोड (PLC इनपुट या रिले कॉइल) के पार एक बाईपास रेसिस्टर लीकेज करंट को शंट करता है और झूठे सक्रियण को रोकता है। रेसिस्टर मान की गणना इस तरह की जानी चाहिए कि 0.8mA समानांतर संयोजन के माध्यम से प्रवाहित होने पर लोड पर वोल्टेज ड्रॉप को उसके टर्न-ऑन थ्रेशोल्ड से नीचे रखा जा सके।
आमतौर पर 5.6kΩ से 10kΩ रेसिस्टर मानक 24V PLC इनपुट के लिए ऐसा करते हैं, बिना आउटपुट सक्रिय रूप से संचालित होने पर सेंसर के व्यवहार को मापने योग्य रूप से प्रभावित किए।
3mA न्यूनतम लोड करंट समान रूप से महत्वपूर्ण है: सेंसर के आंतरिक आउटपुट सर्किट को स्थिर स्विचिंग बनाए रखने के लिए कम से कम 3mA प्रवाहित करने की आवश्यकता होती है।
ऐसे लोड जो 3mA से कम खींचते हैं — कुछ आधुनिक कंट्रोलर पर बहुत उच्च-प्रतिबाधा वाले PLC इनपुट — स्थिर संचालन के लिए पर्याप्त करंट प्रदान नहीं कर सकते हैं, जिसके परिणामस्वरूप रुक-रुक कर या अविश्वसनीय आउटपुट स्विचिंग हो सकती है।
अक्सर पूछे जाने वाले प्रश्न
2-वायर DC संस्करण (यह सेंसर) लोड के साथ श्रृंखला में जुड़ता है — कुल दो तार, कोई अलग सप्लाई कंडक्टर नहीं। लोड को 0.8mA के ऑफ-स्टेट लीकेज करंट को संभालना चाहिए, और न्यूनतम लोड करंट 3mA है।
3-वायर NPN संस्करण (जैसे, E2E-X7ME1) एक अलग सप्लाई तार, एक सामान्य तार और एक आउटपुट तार का उपयोग करता है — आउटपुट ट्रांजिस्टर लोड को कॉमन पर स्विच करता है जिसमें कोई न्यूनतम लोड करंट आवश्यकता नहीं होती है और नगण्य लीकेज होता है।
सरल दो-कंडक्टर मैकेनिकल लिमिट स्विच प्रतिस्थापन के लिए 2-वायर संस्करण चुनें; संवेदनशील लोड (कम-प्रतिबाधा वाले PLC इनपुट, लॉजिक गेट इनपुट) के लिए 3-वायर संस्करण चुनें जो लीकेज को सहन नहीं कर सकते या न्यूनतम-वर्तमान-मुक्त स्विचिंग की आवश्यकता होती है।
Q2: सेंसर में दो LED हैं — प्रत्येक क्या इंगित करता है?
लाल LED वर्तमान आउटपुट स्थिति को दर्शाता है: संचालित होने पर (लक्ष्य का पता चला, NO आउटपुट ON), अनुपस्थित होने पर बंद।
हरा LED एक सेटिंग रेंज इंडिकेटर है: यह तब प्रकाशित होता है जब लक्ष्य 0–5.6mm सेटिंग रेंज के भीतर होता है — यह पुष्टि करता है कि स्थापित गैप स्थिर स्विचिंग के लिए उपयुक्त है। सेटअप के दौरान, हरा LED तब चालू होना चाहिए जब लक्ष्य इच्छित डिटेक्शन स्थिति में हो और जब लक्ष्य अनुपस्थित हो या सेंसिंग रेंज से परे हो। यदि हरा LED लक्ष्य के इच्छित स्थिति में होने पर बंद है, तो गैप 5.6mm सेटिंग सीमा से अधिक है।
Q3: क्या E2E-X7D1-N स्टेनलेस स्टील या एल्यूमीनियम लक्ष्यों को महसूस कर सकता है?
हाँ, कम प्रभावी सेंसिंग दूरी के साथ। स्टेनलेस स्टील (गैर-चुंबकीय ग्रेड) लोहे की सेंसिंग दूरी का लगभग 60–75% उत्पन्न करता है — लगभग 4.2–5.25mm।
एल्यूमीनियम लगभग 35–45% उत्पन्न करता है — लगभग 2.5–3.2mm। तांबा सबसे कम प्रतिक्रियाशील है, आमतौर पर 2mm से कम प्रभावी दूरी।
गैर-लौह लक्ष्यों के लिए, स्थापना की स्थिति में विशिष्ट सामग्री के साथ वास्तविक स्विचिंग दूरी को मापें और सुरक्षा मार्जिन के साथ मापी गई प्रभावी सीमा के भीतर गैप सेट करें।
Q4: DC 2-वायर आउटपुट के लिए "पोलरिटी के साथ" का क्या मतलब है?
"पोलरिटी के साथ" का मतलब है कि सेंसर में एक परिभाषित पॉजिटिव और नेगेटिव सप्लाई टर्मिनल है — दो तार विनिमेय नहीं हैं। सप्लाई कनेक्शन को उलटने से सामान्य संचालन बाधित होगा; हालांकि, सुरक्षा सर्किट में रिवर्स पोलरिटी सर्ज सप्रेसर इंस्टॉलेशन के दौरान संक्षिप्त पोलरिटी रिवर्सल से होने वाले नुकसान को रोकता है।
मानक Omron 2-वायर केबल रंग: भूरा = पॉजिटिव सप्लाई कनेक्शन, नीला = नेगेटिव सप्लाई कनेक्शन (लोड रिटर्न तक)। उत्पाद के लेबल या डेटा शीट से हमेशा वायरिंग सत्यापित करें।
Q5: क्या E2E-X7D1-N एल्यूमीनियम ब्रैकेट में माउंटिंग के लिए उपयुक्त है?
हाँ। एक शील्डेड सेंसर के रूप में, E2E-X7D1-N को स्टील और एल्यूमीनियम दोनों ब्रैकेट में फ्लश लगाया जा सकता है।
सेंसर बॉडी के अंदर की शील्डिंग फील्ड को आगे की ओर केंद्रित करती है और आसपास की ब्रैकेट सामग्री को सेंसिंग रेंज को कम करने से रोकती है — चाहे ब्रैकेट लौह स्टील हो या गैर-लौह एल्यूमीनियम।
यह अनशील्डेड सेंसर के विपरीत है, जो सामग्री के प्रकार की परवाह किए बिना, उनकी निर्दिष्ट न्यूनतम साइड और रियर क्लीयरेंस के भीतर किसी भी धातु से प्रभावित होते हैं।
