| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X10D1-M1G |

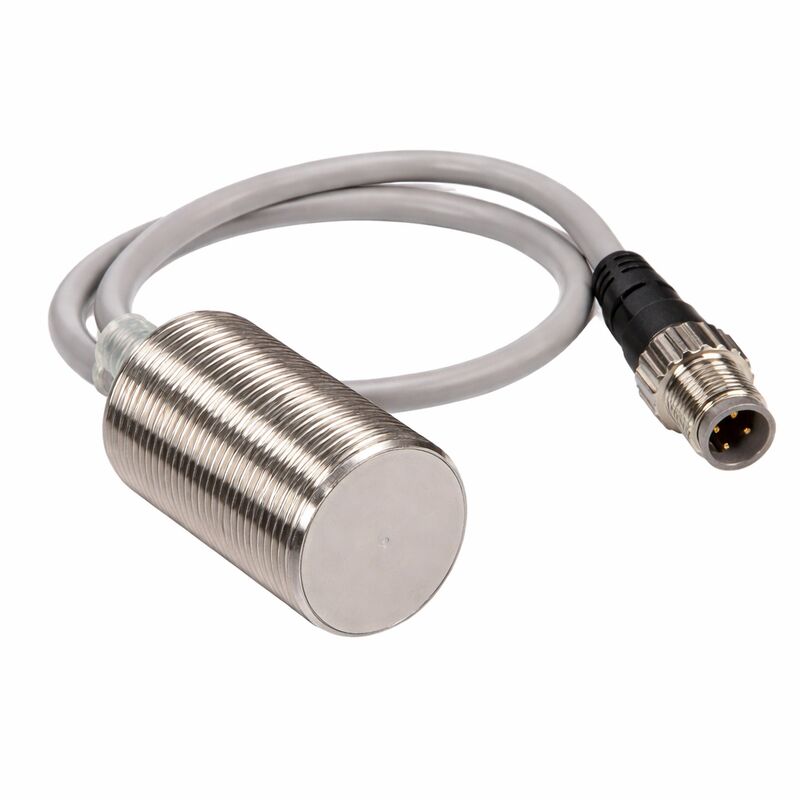

Omron E2E-X10D1-M1G एक M30 इंडक्टिव प्रॉक्सिमिटी सेंसर है जिसे औद्योगिक मशीनरी में विश्वसनीय धातु का पता लगाने के लिए डिज़ाइन किया गया है, जिसे एक सीधी DC 2-वायर इंटरफ़ेस और कनेक्टर-आधारित इंस्टॉलेशन प्रारूप की आवश्यकता होती है।
E2E परिवार के भीतर, यह विनिर्देश सेट एक शील्डेड, एम्बेड करने योग्य, सामान्य रूप से खुले कॉन्फ़िगरेशन के साथ 10 मिमी सेंसिंग दूरी के साथ संरेखित होता है, जो इसे कन्वेयर, मशीन फ्रेम, टूलिंग स्टेशनों और स्वचालित हैंडलिंग उपकरण के लिए एक व्यावहारिक विकल्प बनाता है जहां मजबूत बेलनाकार सेंसर पसंद किए जाते हैं।
इस मॉडल की एक प्रमुख ताकत यांत्रिक सरलता और औद्योगिक स्थायित्व के बीच इसका संतुलन है।
M30 थ्रेडेड बॉडी इसे पैनल बिल्डरों और OEM के लिए एक परिचित माउंटिंग प्रारूप देती है, जबकि DC 2-वायर ध्रुवीकृत डिज़ाइन मानक प्रॉक्सिमिटी सेंसर इनपुट पर निर्भर नियंत्रण प्रणालियों में वायरिंग को सरल बनाने में मदद करता है।
उन अनुप्रयोगों के लिए जिन्हें धातु ब्रैकेट या मशीन दीवार में फ्लश-माउंटेड सेंसर की आवश्यकता होती है, शील्डेड निर्माण विशेष रूप से उपयोगी होता है क्योंकि यह तंग धातु परिवेश में अधिक अनुमानित स्थापना का समर्थन करता है।
ऑपरेटिंग दृष्टिकोण से, 10 मिमी सेंसिंग क्लास दोहराए जाने वाले लौह-धातु का पता लगाने के लिए अच्छी तरह से अनुकूल है जहां लक्ष्य स्थिति स्थिर है और मशीन चक्र स्वच्छ स्विचिंग व्यवहार पर निर्भर करता है।
E2E प्लेटफ़ॉर्म IP67 सुरक्षा, तेल-प्रतिरोधी निर्माण और -25 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक के परिवेश ऑपरेटिंग रेंज के लिए भी जाना जाता है, जो इस सेंसर को हल्के बेंच अनुप्रयोगों के बजाय दिन-प्रतिदिन के कारखाने के वातावरण के लिए एक मजबूत फिट बनाता है।
| पैरामीटर | मान |
|---|---|
| मॉडल | E2E-X10D1-M1G |
| सेंसर प्रकार | इंडक्टिव प्रॉक्सिमिटी सेंसर |
| आवास आकार | M30 |
| माउंटिंग शैली | शील्डेड / एम्बेड करने योग्य / फ्लश माउंट |
| बिजली स्रोत | DC 2-तार, ध्रुवीकृत |
| आउटपुट | सामान्य रूप से खुला (NO) |
| सेंसिंग दूरी | 10 मिमी |
| सेटिंग दूरी | 0 से 8 मिमी |
| प्रतिक्रिया आवृत्ति | 400 हर्ट्ज अधिकतम। |
| कनेक्शन | M12 कनेक्टर |
| आपूर्ति वोल्टेज | 10 से 30 VDC |
| नाममात्र वोल्टेज | 12 से 24 VDC |
| आवास सामग्री | निकेल-प्लेटेड पीतल |
| सेंसिंग सतह | थर्मोप्लास्टिक P.B.T. |
| सुरक्षा रेटिंग | IP67 |
| परिवेश तापमान | -25 से +70 डिग्री सेल्सियस |
शील्डेड M30 प्रारूप इस मॉडल को चुनने के सबसे व्यावहारिक कारणों में से एक है।
वास्तविक मशीन निर्माण में, सेंसर अक्सर सीधे स्टील ब्रैकेट, एल्यूमीनियम प्लेट या कॉम्पैक्ट मशीन हाउसिंग में लगाए जाते हैं, और एक शील्डेड डिज़ाइन सेंसिंग फ़ील्ड को सामने के चेहरे पर केंद्रित रखने में मदद करता है।
यह स्थापना को अधिक अनुमानित बनाता है और आसपास की धातु को स्विचिंग बिंदु को प्रभावित करने के जोखिम को कम करता है।
निर्माताओं और रखरखाव टीमों के लिए, यह मायने रखता है क्योंकि एक सेंसर जिसे मशीन फ्रेम में साफ-सुथरा एम्बेड करना आसान है, वह अक्सर समान विद्युत डेटा वाले लेकिन कम इंस्टॉलेशन लचीलेपन वाले सेंसर की तुलना में अधिक मूल्यवान होता है।
कॉम्पैक्ट औद्योगिक लेआउट में, M30 बॉडी आकार और फ्लश-माउंट क्षमता का संयोजन मूल असेंबली और बाद के प्रतिस्थापन कार्य दोनों को सरल बना सकता है।
एक DC 2-वायर प्रॉक्सिमिटी सेंसर अक्सर तब चुना जाता है जब लक्ष्य स्थापित नियंत्रण सर्किट में सीधी एकीकरण होता है।
व्यावहारिक उपयोग में, यह कुछ 3-वायर व्यवस्थाओं की तुलना में वायरिंग जटिलता को कम कर सकता है, खासकर उन उपकरणों में जहां इनपुट आर्किटेक्चर पहले से ही 2-वायर फ़ील्ड डिवाइस की अपेक्षा करता है। सामान्य रूप से खुला आउटपुट सामान्य उपस्थिति का पता लगाने, स्टॉप पुष्टि और मशीन अनुक्रमण के लिए एक परिचित विकल्प है।
कनेक्टर-आधारित M12 प्रारूप एक और व्यावहारिक लाभ जोड़ता है: यह उन अनुप्रयोगों में स्थायी रूप से वायर्ड सेंसर की तुलना में प्रतिस्थापन को तेज और स्वच्छ बना सकता है जहां पहुंच सीमित है या डाउनटाइम मायने रखता है।
यही कारण है कि कनेक्टर वाले E2E मॉडल OEM उपकरण और फ़ील्ड सेवा दोनों में उपयोगी बने हुए हैं।
Q1: E2E-X10D1-M1G किस प्रकार के अनुप्रयोगों के लिए सबसे उपयुक्त है?
यह कन्वेयर, मशीन टूल्स, फिक्स्चर, ट्रांसफर मैकेनिज्म और स्वचालित हैंडलिंग स्टेशनों में सामान्य औद्योगिक धातु का पता लगाने के लिए सबसे उपयुक्त है।
10 मिमी सेंसिंग क्लास और M30 बॉडी इसे विशेष रूप से उपयोगी बनाती है जहां लक्ष्य स्थिति स्थिर है और मशीन को सीधी स्थापना के साथ एक मजबूत बेलनाकार सेंसर की आवश्यकता होती है।
Q2: शील्डेड फ्लश-माउंट डिज़ाइन क्यों महत्वपूर्ण है?
एक शील्डेड फ्लश-माउंट डिज़ाइन सेंसर को धातु ब्रैकेट या मशीन फ्रेम में स्थापित होने पर अधिक अनुमानित रूप से संचालित करने में मदद करता है।
व्यावहारिक इंजीनियरिंग शब्दों में, इसका मतलब है आसान एकीकरण, आस-पास की धातु से कम अवांछित साइड प्रभाव, और कॉम्पैक्ट उपकरण लेआउट में अधिक विश्वसनीय स्विचिंग व्यवहार।
Q3: स्थापना से पहले इंजीनियरों को किन मुख्य विद्युत बिंदुओं की जांच करनी चाहिए?
सबसे महत्वपूर्ण जांच DC 2-वायर इंटरफ़ेस, सामान्य रूप से खुला आउटपुट लॉजिक, 10 से 30 VDC की ऑपरेटिंग वोल्टेज रेंज, और प्राप्त करने वाले डिवाइस की नियंत्रण इनपुट संगतता हैं।
क्योंकि 2-वायर सेंसर कुछ सर्किट में 3-वायर मॉडल से अलग व्यवहार करते हैं, इंजीनियर को स्थापना से पहले लोड व्यवहार और पैनल-साइड इनपुट अपेक्षाओं की भी पुष्टि करनी चाहिए।
Q4: क्या यह सेंसर मांग वाले कारखाने के वातावरण के लिए उपयुक्त है?
हाँ। E2E परिवार को IP67 सुरक्षा और -25 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक के परिवेश ऑपरेटिंग रेंज के साथ प्रकाशित किया गया है, और बॉडी औद्योगिक सामग्री का उपयोग करती है जो तेल-प्रतिरोधी मशीन वातावरण के नियमित संपर्क के लिए उपयुक्त है।
यह मॉडल सही ढंग से स्थापित होने पर दैनिक औद्योगिक ड्यूटी के लिए उपयुक्त है।
Q5: ऑर्डर करने से पहले खरीदारों को क्या सत्यापित करना चाहिए?
खरीदारों को मशीन में सटीक मॉडल अंकन, M30 बॉडी आकार, शील्डेड माउंटिंग आवश्यकता, कनेक्टर शैली और अपेक्षित सेंसिंग दूरी की पुष्टि करनी चाहिए।
प्रतिस्थापन कार्य के लिए, यांत्रिक प्रारूप और वायरिंग विधि का मिलान करना भाग संख्या का मिलान करने जितना ही महत्वपूर्ण है।
