| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X14MD1-N |

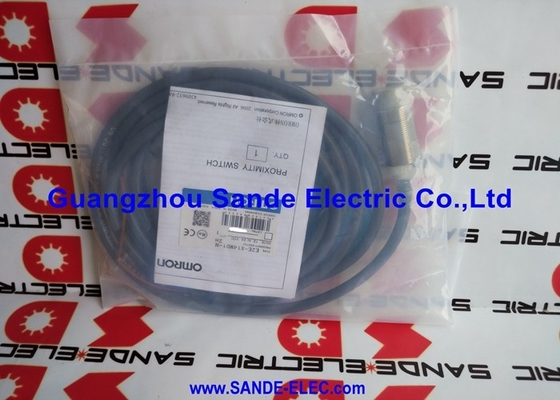

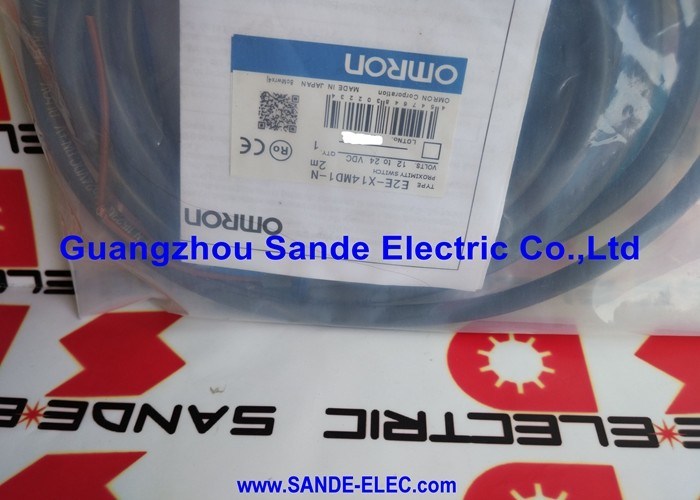

ओमरॉन E2E-X14MD1-N को एक M18 इंडक्टिव प्रॉक्सिमिटी सेंसर के रूप में मानक औद्योगिक धातु पहचान के लिए सबसे अच्छा स्थान दिया गया है, जहाँ 14 मिमी की संवेदन दूरी और DC 2-वायर सामान्य रूप से खुला आउटपुट आवश्यक है।
सार्वजनिक उत्पाद लिस्टिंग इसे 14 मिमी मापने की सीमा, प्री-केबल कनेक्शन विधि और IP67 सुरक्षा के साथ E2E-श्रृंखला प्रॉक्सिमिटी सेंसर के रूप में पहचानती है, जबकि ओमरॉन के E2E परिवार के दस्तावेज़ M18 14 मिमी अनशील्डेड DC 2-वायर NO मॉडल के लिए समान मुख्य ऑपरेटिंग वर्ग का समर्थन करते हैं।
व्यावहारिक स्वचालन कार्य में, इस प्रकार के सेंसर को स्थिर उपस्थिति पहचान, स्टॉप-पॉइंट पुष्टि और मशीन अनुक्रम तर्क के लिए चुना जाता है जहाँ एक थ्रेडेड बेलनाकार बॉडी और लंबी M18 संवेदन दूरी वांछनीय होती है।
DC 2-वायर प्रारूप इसे विशेष रूप से उन नियंत्रण प्रणालियों के लिए उपयुक्त बनाता है जो पहले से ही मानक दो-तार सेंसर वायरिंग के आसपास निर्मित हैं और अधिक जटिल फील्ड-डिवाइस इंटरफेस की आवश्यकता नहीं है।
इस मॉडल की ताकत जटिलता में नहीं, बल्कि परिचितता और विश्वसनीयता में है। रखरखाव टीमों और OEM बिल्डरों के लिए, E2E-श्रृंखला M18 सेंसर अक्सर इसलिए चुना जाता है क्योंकि इसे एकीकृत करना आसान होता है, समझना सरल होता है, और रोजमर्रा के कारखाने के उपयोग के लिए अच्छी तरह से मेल खाता है।
यह E2E-X14MD1-N को स्थापित-मशीन समर्थन, प्रतिस्थापन मांग और सामान्य स्वचालन पहचान कार्यों के लिए एक समझदार विकल्प बनाता है।
| पैरामीटर | मान |
|---|---|
| मॉडल | E2E-X14MD1-N |
| सेंसर प्रकार | इंडक्टिव प्रॉक्सिमिटी सेंसर |
| हाउसिंग आकार | M18 |
| माउंटिंग शैली | अनशील्डेड |
| पावर स्रोत | DC 2-वायर |
| आउटपुट | सामान्य रूप से खुला (NO) |
| संवेदन दूरी | 14 मिमी |
| सेटिंग दूरी | 0 से 11.2 मिमी |
| प्रतिक्रिया आवृत्ति | 400 हर्ट्ज |
| कनेक्शन विधि | प्री-केबल |
| केबल लंबाई | 2 मीटर |
| आपूर्ति वोल्टेज | 12 से 24 VDC |
| सुरक्षा रेटिंग | IP67 |
| ऑपरेटिंग तापमान | -25 से +70 डिग्री सेल्सियस |
एक प्री-केबल संस्करण अक्सर उन मशीनों में पसंद किया जाता है जहाँ मूल सेंसर को सीधे हार्नेस में वायर्ड किया गया था बजाय इसके कि फील्ड प्लग के माध्यम से जोड़ा गया हो।
उन स्थितियों में, समान कनेक्शन शैली रखने से प्रतिस्थापन अधिक सीधा हो सकता है और वायरिंग पथ में नए एडाप्टर पॉइंट पेश करने से बचा जा सकता है।
यही एक कारण है कि प्री-केबल्ड E2E मॉडल मरम्मत और समर्थन परिदृश्यों में आम बने हुए हैं।
रखरखाव के दृष्टिकोण से, यह मूल मशीन लेआउट को संरक्षित करने में भी मदद कर सकता है।
जब लक्ष्य न्यूनतम रीवायरिंग परिवर्तन के साथ त्वरित बहाली है, तो एक प्री-केबल्ड सेंसर कनेक्टरयुक्त विकल्प के लिए स्थापना को फिर से काम करने की तुलना में अक्सर अधिक सुविधाजनक होता है।
व्यापक 14 मिमी E2E-X14 वर्ग की तरह, यह मॉडल सामान्य स्वचालन कार्यों के लिए एक अच्छा फिट है, जिन्हें एक छोटे फ्लश सेंसर की तुलना में अधिक रेंज की आवश्यकता होती है, लेकिन फिर भी M18 थ्रेडेड बॉडी की परिचितता चाहते हैं।
यह इसे कन्वेयर, पार्ट्स हैंडलिंग, मशीन ब्रैकेट और सामान्य औद्योगिक संवेदन के लिए उपयोगी बनाता है जहाँ स्थिर लौह-धातु पहचान की आवश्यकता होती है।
क्योंकि यह E2E प्रॉक्सिमिटी सेंसर परिवार का हिस्सा है, यह प्लेटफ़ॉर्म की स्थापित औद्योगिक प्रोफ़ाइल से भी लाभान्वित होता है: दो-तार DC ऑपरेशन, IP67 पर्यावरण संरक्षण, और एक डिज़ाइन भाषा जो नियंत्रण इंजीनियरों और रखरखाव कर्मियों के लिए परिचित है।
Q1: E2E-X14MD1-N किन अनुप्रयोगों के लिए सबसे उपयुक्त है?
यह मानक औद्योगिक पहचान कार्यों जैसे कि पार्ट उपस्थिति संवेदन, मशीन स्टॉप पुष्टि, और अनुक्रम नियंत्रण के लिए सबसे उपयुक्त है जहाँ 14 मिमी संवेदन दूरी के साथ एक M18 बेलनाकार सेंसर उपयुक्त है। इसका प्री-केबल्ड रूप इसे स्थापित मशीनरी में प्रत्यक्ष प्रतिस्थापन के लिए भी व्यावहारिक बनाता है।
Q2: प्री-केबल कनेक्शन शैली का क्या लाभ है?
एक प्री-केबल डिज़ाइन उन मशीनों में उपयोग करना अक्सर आसान होता है जो पहले से ही सेंसर लीड को सीधे कैबिनेट या हार्नेस में रूट करती हैं।
यह प्रतिस्थापन को सरल बना सकता है, कनेक्टर-संबंधित परिवर्तनों को कम कर सकता है, और मरम्मत को मूल स्थापना अवधारणा के करीब रखने में मदद कर सकता है।
Q3: क्या यह मॉडल अन्य E2E-X14MD1 संस्करणों के समान संवेदन वर्ग है?
हाँ, सार्वजनिक रूप से उपलब्ध जानकारी इसे समान 14 मिमी M18 DC 2-वायर सामान्य रूप से खुले E2E संवेदन वर्ग में रखती है।
हालांकि, प्रतिस्थापन कार्य के लिए, खरीदारों को अभी भी सटीक प्रत्यय और कनेक्शन शैली को सत्यापित करना चाहिए क्योंकि मॉडल का वह हिस्सा स्थापना संगतता को प्रभावित करता है।
Q4: प्रतिस्थापन के रूप में उपयोग करने से पहले इंजीनियरों को क्या जांचना चाहिए?
उन्हें सटीक भाग प्रत्यय, केबल लंबाई, अनशील्डेड संवेदन हेड के लिए माउंटिंग क्लीयरेंस, अपेक्षित संवेदन दूरी, और प्राप्त नियंत्रण इनपुट की संगतता को सत्यापित करना चाहिए।
ये जांच विशेष रूप से महत्वपूर्ण हैं जब एक पुरानी मशीन में फील्ड-स्थापित सेंसर को प्रतिस्थापित किया जाता है।
Q5: क्या E2E-X14MD1-N कठोर औद्योगिक वातावरण के लिए उपयुक्त है?
हाँ, सामान्य ऑपरेटिंग सीमाओं के भीतर। सार्वजनिक विनिर्देश IP67 सुरक्षा सूचीबद्ध करते हैं, और E2E परिवार औद्योगिक प्रॉक्सिमिटी संवेदन के लिए अभिप्रेत है जिसमें तेल-प्रतिरोधी और कारखाने-उपयुक्त निर्माण सुविधाएँ हैं।
यह तेल-प्रतिरोधी और कारखाने-उपयुक्त निर्माण सुविधाओं के साथ औद्योगिक प्रॉक्सिमिटी संवेदन के लिए अभिप्रेत है।
