| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E3JM-DS70M4T |

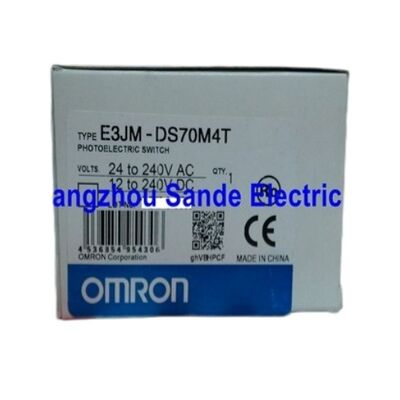

ओमरोन E3JM-DS70M4T एक अंतर्निहित बिजली की आपूर्ति फोटोइलेक्ट्रिक सेंसर औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें फैलाव-प्रतिबिंबित पता लगाने, रिले आउटपुट,और एक शरीर में व्यापक एसी/डीसी शक्ति संगतता.
Omron इस मॉडल की पहचान करता है एक वर्ग प्रकार के, फैलाव-रिफ्लेक्टिव सेंसर के रूप में एक सफेद कागज लक्ष्य के लिए एक 700 मिमी सेंसर दूरी के साथ, अवरक्त एलईडी प्रकाश स्रोत, रिले आउटपुट,चयन योग्य लाइट-ऑन/डार्क-ऑन ऑपरेशन, और टाइमर कार्यक्षमता।
यह विनिर्देश विशेष रूप से उपकरण में उपयोगी बनाता है जहां सरल फोटोइलेक्ट्रिक डिटेक्शन को पुराने या मिश्रित-वोल्टेज नियंत्रण प्रणालियों में स्वच्छ रूप से एकीकृत किया जाना चाहिए।
इस मॉडल की सबसे व्यावहारिक ताकतों में से एक इसकी व्यापक आपूर्ति है।
चूंकि यह 100 से 240 वीएसी और 24 से 240 वीडीसी दोनों का समर्थन करता है, इसलिए इसे केवल निम्न वोल्टेज वाले कई सेंसरों की तुलना में संयंत्र वातावरण की एक व्यापक श्रृंखला में लागू किया जा सकता है।
पुनर्विकास कार्य में, यह वायरिंग परिवर्तनों को कम कर सकता है और आसपास के पैनल पावर आर्किटेक्चर को फिर से डिजाइन किए बिना सेंसर को बदलने या निर्दिष्ट करना आसान बना सकता है।
रिले आउटपुट E3JM-DS70M4T को पुराने और मिश्रित नियंत्रण प्रणालियों में एक स्पष्ट औद्योगिक लाभ भी देता है।
एक ट्रांजिस्टर इनपुट चरण की आवश्यकता के बजाय, यह एक संपर्क शैली स्विचिंग इंटरफ़ेस प्रदान कर सकता है जो अक्सर रिले तर्क, अलार्म सर्किट, इंटरलॉक पथ,और विद्यमान मशीन नियंत्रण लूप.
अंतर्निहित टाइमर चयन और संवेदनशीलता समायोजन के साथ संयुक्त, यह इंस्टॉलर को एक बुनियादी फिक्स्ड-फंक्शन फोटोइलेक्ट्रिक सेंसर की तुलना में अधिक लचीलापन देता है।
| पैरामीटर | मूल्य |
|---|---|
| मॉडल | E3JM-DS70M4T |
| आकार | वर्ग प्रकार |
| सेंसरिंग विधि | फैला-प्रतिबिंबित |
| दूरी का पता लगाना | 700 मिमी (200 × 200 मिमी सफेद कागज) |
| अंतर दूरी | सेंसर दूरी का अधिकतम 20% |
| प्रकाश स्रोत | इन्फ्रारेड एलईडी (940 एनएम) |
| विद्युत आपूर्ति वोल्टेज | 100 से 240 वीएसी ±10%, 50/60 हर्ट्ज |
| 24 से 240 वीडीसी ±10% | |
| बिजली की खपत | अधिकतम 2 वाट। |
| नियंत्रण आउटपुट | रिले आउटपुट (SPDT) |
| रिले रेटिंग | 250 वीएसी 3 ए अधिकतम; 5 वीडीसी 10 एमए मिनट |
| ऑपरेशन मोड | प्रकाश / अंधेरे पर चयन योग्य |
| प्रतिक्रिया समय | अधिकतम 30 एमएस। |
| संवेदनशीलता सेटिंग | एकल मोड़ समायोजन |
| टाइमर फ़ंक्शन | ON-delay / OFF-delay / One-shot-delay (एक शॉट की देरी) |
| टाइमर रेंज | 0.1 से 5 सेकंड |
| कनेक्शन विधि | टर्मिनल ब्लॉक |
| सुरक्षा रेटिंग | IP66 |
रिले आउटपुट और व्यापक एसी/डीसी आपूर्ति का संयोजन इस मॉडल को औद्योगिक अनुवर्ती और रखरखाव कार्य में विशेष रूप से आकर्षक बनाता है।
कई पुरानी मशीनों में, नियंत्रण प्रणाली संपर्क आधारित तर्क या मिश्रित आपूर्ति मानकों के आसपास बनाया गया था,और कम वोल्टेज ट्रांजिस्टर मॉडल के साथ एक सेंसर की जगह अनावश्यक इंटरफ़ेस समस्याओं पैदा कर सकते हैं. ई3जेएम-डीएस70एम4टी इलेक्ट्रिकल एकीकरण को सरल रखकर उस समस्या से बचता है।
यह महत्वपूर्ण है क्योंकि सफल प्रतिस्थापन कार्य अक्सर परिवर्तन को कम करने के बारे में है।
एक सेंसर जो बिजली योजना में फिट हो सकता है और आवश्यक भार को सीधे स्विच कर सकता है, स्थापना समय को छोटा कर सकता है और वायरिंग त्रुटियों या अतिरिक्त इंटरफ़ेस घटकों के जोखिम को कम कर सकता है।
यही कारण है कि विद्युत आपूर्ति में निर्मित फोटोइलेक्ट्रिक सेंसर की यह शैली वास्तविक दुनिया की औद्योगिक सेवा में उपयोगी बनी हुई है।
विसारक-प्रतिबिंबित विधि इस मॉडल को उपयोगी बनाती है जहां एक अलग प्रतिबिंबक या रिसीवर सुविधाजनक नहीं है।
कई सामान्य औद्योगिक पता लगाने के कार्यों के लिए, जो स्थापना को सरल बनाता है और सेंसर सिस्टम को कॉम्पैक्ट रखता है।
The selectable Light-ON/Dark-ON operation and timer choices add another layer of flexibility by letting the installer adapt the switching behavior to the machine sequence rather than forcing the PLC or relay logic to compensate externally.
यह विशेष रूप से पैकेजिंग लाइनों, भाग हैंडलिंग उपकरण और प्रक्रिया स्वचालन में उपयोगी है जहां क्षणिक रुकावटें, देरी से आउटपुट,या पल्स शैली टाइमिंग व्यवहार सेंसर स्तर पर सीधे प्रबंधित किया जाना चाहिए हो सकता है.
एक मोड़ पर संवेदनशीलता को समायोजित करने से सेंसर को चालू करने के दौरान वास्तविक लक्ष्य और पृष्ठभूमि स्थितियों से मिलान करने में मदद मिलती है।
Q1: E3JM-DS70M4T किस प्रकार के अनुप्रयोगों के लिए सबसे उपयुक्त है?
यह सामान्य औद्योगिक वस्तुओं के पता लगाने के लिए सबसे उपयुक्त है जहां एक फैलाव-रिफ्लेक्टिव सेंसर पसंद किया जाता है और नियंत्रण प्रणाली रिले आउटपुट से लाभान्वित होती है।
विशिष्ट उपयोगों में कन्वेयर, पैकेजिंग मशीन, स्थानांतरण उपकरण, गेट या उपस्थिति निगरानी और मिश्रित-वोल्टेज नियंत्रण वातावरण में अनुवर्ती परियोजनाएं शामिल हैं।
प्रश्न 2: एसी/डीसी आपूर्ति की विस्तृत श्रृंखला महत्वपूर्ण क्यों है?
व्यापक आपूर्ति रेंज मॉडल को मजबूत आवेदन लचीलापन देता है। यह एक प्रमुख पैनल रीडिजाइन को मजबूर किए बिना एसी या डीसी द्वारा संचालित सिस्टम में काम कर सकता है,जो विशेष रूप से पुराने उपकरणों और प्रतिस्थापन कार्य में मूल्यवान है जहां मूल शक्ति मानक को संरक्षित किया जाना चाहिए.
Q3: ट्रांजिस्टर आउटपुट की तुलना में रिले आउटपुट का क्या लाभ है?
रिले आउटपुट को अक्सर पुराने या संपर्क आधारित नियंत्रण सर्किट में एकीकृत करना आसान होता है।
यह अलार्म, इंटरलॉक और रिले-लॉजिक सिस्टम में इंटरफ़ेस आवश्यकताओं को सरल बना सकता है जहां संपर्क आउटपुट कम वोल्टेज अर्धचालक संकेत की तुलना में अधिक व्यावहारिक है।
प्रश्न 4: व्यावहारिक रूप से टाइमर के कार्य कितने उपयोगी हैं?
वे वास्तविक मशीन अनुप्रयोगों में बहुत उपयोगी हैं। ऑन-डिले, ऑफ-डिले और वन-शॉट डिले सेंसर को आउटपुट व्यवहार को सीधे आकार देने की अनुमति देते हैं, जो मशीन लॉजिक को स्थिर करने में मदद कर सकता है,कष्टप्रद स्विचिंग को रोकें, या नियंत्रण सर्किट में अलग टाइमर रिले जोड़ने के बिना टाइमिंग व्यवहार बनाने के लिए.
Q5: प्रतिस्थापन आदेश देने से पहले खरीदारों को क्या सत्यापित करना चाहिए?
खरीदारों को सेंसिटिंग विधि, आवश्यक सेंसिटिंग दूरी, आपूर्ति वोल्टेज, रिले-आउटपुट आवश्यकता, टर्मिनल कनेक्शन शैली, और क्या मशीन टाइमर-आधारित सेंसर व्यवहार का उपयोग करती है, की पुष्टि करनी चाहिए।फैला-प्रतिबिंबित अनुप्रयोगों के लिए, चयन के दौरान वास्तविक लक्ष्य और पृष्ठभूमि स्थितियों की भी जांच की जानी चाहिए।
