| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E3JM-R4M4T-G |

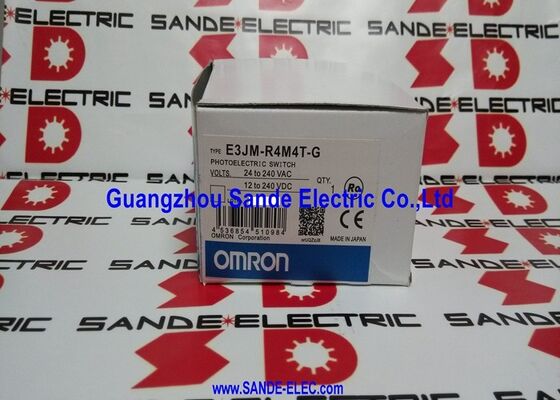

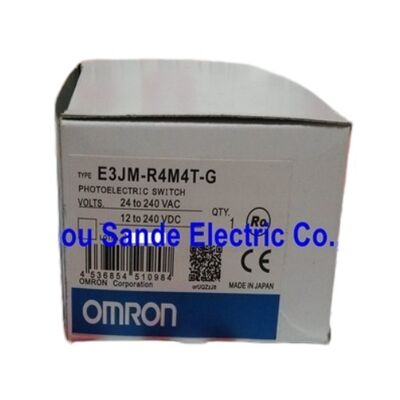

Omron E3JM-R4M4T-G एक स्क्वायर-टाइप रेट्रो-रिफ्लेक्टिव फोटोइलेक्ट्रिक सेंसर है जो औद्योगिक पहचान कार्यों के लिए बनाया गया है, जिसमें लंबी संवेदन दूरी, रिले आउटपुट और एक ही हाउसिंग में चौड़ी-रेंज AC/DC पावर कम्पैटिबिलिटी की आवश्यकता होती है।
M.S.R. फ़ंक्शन, पोलराइज़्ड रेड लाइट, और निर्दिष्ट रिफ्लेक्टर के साथ उपयोग किए जाने पर 4 मीटर की संवेदन दूरी के साथ, यह मॉडल विशेष रूप से कन्वेयर, गेट मॉनिटरिंग, पैकेजिंग लाइन और सामान्य ऑब्जेक्ट डिटेक्शन के लिए उपयुक्त है जहाँ व्यावहारिक प्लांट की स्थितियों में स्थिर संवेदन बनाए रखना आवश्यक है।
इस मॉडल के सबसे मजबूत फायदों में से एक इसकी इलेक्ट्रिकल फ्लेक्सिबिलिटी है। क्योंकि यह 100 से 240 VAC और 24 से 240 VDC दोनों का समर्थन करता है, इसे एक संकीर्ण आपूर्ति मानक के आसपास एक नया डिज़ाइन बनाने के बजाय विभिन्न प्रकार के कंट्रोल पैनल में एकीकृत किया जा सकता है।
रेट्रोफिट कार्य में, यह बहुत मायने रखता है: एक सेंसर जो मौजूदा पावर आर्किटेक्चर से मेल खाता है और फिर भी एक रिले संपर्क प्रदान करता है, प्रतिस्थापन को सरल बना सकता है, वायरिंग परिवर्तनों को कम कर सकता है, और सेवा के दौरान डाउनटाइम को कम कर सकता है।
यह मॉडल बुनियादी पहचान से परे व्यावहारिक मशीन-स्तरीय फ़ंक्शन भी प्रदान करता है।
Omron चयन योग्य लाइट-ऑन / डार्क-ऑन ऑपरेशन, ON-डिले, OFF-डिले, या वन-शॉट डिले से टाइमर चयन, और 30 ms अधिकतम की प्रतिक्रिया समय सूचीबद्ध करता है।
यह संयोजन E3JM-R4M4T-G को न केवल एक संवेदन उपकरण के रूप में, बल्कि एक लचीले नियंत्रण घटक के रूप में भी उपयोगी बनाता है जो सीधे फील्ड स्तर पर सिग्नल व्यवहार को आकार देने में मदद कर सकता है।
| पैरामीटर | मान |
|---|---|
| मॉडल | E3JM-R4M4T-G |
| आकार | स्क्वायर टाइप |
| सेंसिंग विधि | M.S.R. फ़ंक्शन के साथ रेट्रो-रिफ्लेक्टिव |
| सेंसिंग दूरी | 4 मीटर (E39-R1 का उपयोग करते समय) |
| मानक सेंसिंग ऑब्जेक्ट | अपारदर्शी, 75 मिमी व्यास न्यूनतम |
| दिशात्मक कोण | 1 से 5 डिग्री |
| प्रकाश स्रोत | रेड एलईडी (660 nm) |
| पावर सप्लाई वोल्टेज | 100 से 240 VAC ±10%, 50/60 Hz |
| 24 से 240 VDC ±10% | |
| पावर खपत | 2 W अधिकतम |
| कंट्रोल आउटपुट | रिले आउटपुट (SPDT) |
| रिले रेटिंग | 250 VAC 3 A अधिकतम; 5 VDC 10 mA न्यूनतम |
| ऑपरेशन मोड | लाइट-ऑन / डार्क-ऑन चयन योग्य |
| प्रतिक्रिया समय | ऑपरेट या रीसेट: 30 ms अधिकतम |
| टाइमर फ़ंक्शन | ON-डिले / OFF-डिले / वन-शॉट डिले |
| टाइमर रेंज | 0.1 से 5 सेकंड |
| कनेक्शन विधि | टर्मिनल ब्लॉक |
| कंड्यूट | PG13.5 |
रिले आउटपुट इस मॉडल को चुनने के सबसे व्यावहारिक कारणों में से एक है। कई औद्योगिक प्रणालियों में, विशेष रूप से पुरानी मशीनों में, एक संपर्क-शैली का आउटपुट ट्रांजिस्टर सिग्नल की तुलना में एकीकृत करना आसान होता है।
यह रिले लॉजिक, इंटरलॉक लूप और कंट्रोल सर्किट में स्वाभाविक रूप से फिट बैठता है जो कम-वोल्टेज इलेक्ट्रॉनिक आउटपुट के बजाय एक स्विच किए गए संपर्क की अपेक्षा करते हैं। यह E3JM-R4M4T-G को रखरखाव-उन्मुख परियोजनाओं और मिश्रित-पीढ़ी के स्वचालन प्रणालियों में विशेष रूप से उपयोगी बनाता है।
वाइड AC/DC पावर रेंज उपयोगिता की एक और परत जोड़ती है।
एक प्लांट मानक तक सीमित होने के बजाय, सेंसर AC और DC दोनों नियंत्रण वातावरण में काम कर सकता है, जो एप्लिकेशन जोखिम को कम करता है और एक ही मॉडल को उपकरणों की एक विस्तृत श्रृंखला में फिट करने में मदद करता है। खरीदारों के लिए जो विभिन्न मशीन प्लेटफार्मों पर स्पेयर पार्ट्स का प्रबंधन करते हैं, वह लचीलापन एक वास्तविक परिचालन लाभ हो सकता है।
M.S.R. फ़ंक्शन के साथ रेट्रो-रिफ्लेक्टिव सेंसिंग विधि उन अनुप्रयोगों में मूल्यवान है जहाँ रिफ्लेक्टिव बैकग्राउंड या चमकदार सतहें अन्यथा पहचान को जटिल बना सकती हैं। व्यावहारिक उपयोग में, यह सेंसर को अवांछित ऑप्टिकल स्थितियों पर बहुत आसानी से प्रतिक्रिया करने के बजाय इच्छित लक्ष्य और रिफ्लेक्टर व्यवस्था पर ध्यान केंद्रित रखने में मदद करता है।
यह कन्वेयर और ट्रांसफर अनुप्रयोगों में विश्वसनीयता में सुधार करता है जहाँ पहचान की स्थिरता केवल कच्ची गति से अधिक मायने रखती है।
अंतर्निहित टाइमर फ़ंक्शन मॉडल को एक बुनियादी बीम सेंसर से अधिक बहुमुखी बनाते हैं। ON-डिले, OFF-डिले, और वन-शॉट डिले अवांछित स्विचिंग को दबाने में मदद कर सकते हैं, नियंत्रण तर्क को पंजीकृत करने के लिए पर्याप्त समय तक सिग्नल रख सकते हैं, या अतिरिक्त टाइमर रिले के बिना क्लीनर टाइमिंग व्यवहार बना सकते हैं।
यह पैनल की जटिलता को कम करता है और इंस्टॉलर को फील्ड में सेंसर के व्यवहार को सीधे नियंत्रित करने की अधिक क्षमता देता है।
Q1: E3JM-R4M4T-G किन अनुप्रयोगों के लिए सबसे उपयुक्त है?
यह औद्योगिक ऑब्जेक्ट डिटेक्शन के लिए सबसे उपयुक्त है जहाँ एक रेट्रो-रिफ्लेक्टिव सेंसर रेंज, इंस्टॉलेशन सरलता और विश्वसनीय स्विचिंग का अच्छा संतुलन प्रदान करता है।
विशिष्ट अनुप्रयोगों में कन्वेयर, ट्रांसफर स्टेशन, मशीन प्रवेश द्वार, पैलेट या बॉक्स डिटेक्शन, और सामान्य स्वचालन कार्य शामिल हैं जहाँ 4 मीटर की संवेदन सीमा उपयोगी होती है।
Q2: वास्तविक मशीन प्रणालियों में रिले आउटपुट क्यों महत्वपूर्ण है?
रिले आउटपुट विशेष रूप से उन प्रणालियों में उपयोगी होता है जो संपर्क-आधारित नियंत्रण तर्क पर निर्भर करती हैं या जहाँ प्राप्त करने वाला सर्किट ट्रांजिस्टर आउटपुट के लिए डिज़ाइन नहीं किया गया है।
व्यवहार में, यह प्रतिस्थापन कार्य को सरल बना सकता है, इंटरफ़ेस चिंताओं को कम कर सकता है, और सेंसर को लेगेसी उपकरण और मिश्रित-वोल्टेज पैनल में एकीकृत करना आसान बना सकता है।
Q3: वाइड AC/DC पावर रेंज का व्यावहारिक लाभ क्या है?
वाइड सप्लाई रेंज मॉडल को विभिन्न प्लांट मानकों में लागू करना आसान बनाती है।
इसका उपयोग AC और DC दोनों संचालित वातावरण में किया जा सकता है, जो एक मजबूत लाभ है जब एक सेंसर परिवार को कई मशीन प्लेटफार्मों का समर्थन करने की आवश्यकता होती है या जब एक सेवा टीम स्टॉक भिन्नता को कम करना चाहती है।
Q4: अंतर्निहित टाइमर फ़ंक्शन कितने उपयोगी हैं?
वे वास्तविक स्वचालन कार्य में बहुत उपयोगी हैं। ON-डिले, OFF-डिले, और वन-शॉट डिले सेंसर को अपने आउटपुट व्यवहार को आकार देने की अनुमति देते हैं, जो नियंत्रण तर्क को सुचारू बनाने, चैटर को कम करने, या कैबिनेट में एक अलग टाइमिंग रिले जोड़े बिना एक पल्स-शैली की प्रतिक्रिया बनाने में मदद कर सकता है।
Q5: खरीदारों को ऑर्डर करने से पहले क्या सत्यापित करना चाहिए?
खरीदारों को सेंसिंग विधि, रिफ्लेक्टर व्यवस्था, आवश्यक पावर रेंज, रिले-आउटपुट आवश्यकता, कंड्यूट शैली, और क्या मशीन टाइमर-सक्षम व्यवहार पर निर्भर करती है, इसकी पुष्टि करनी चाहिए। रेट्रोफिट कार्य में, वे विवरण आधार मॉडल संख्या के साथ-साथ महत्वपूर्ण हैं।
