| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |

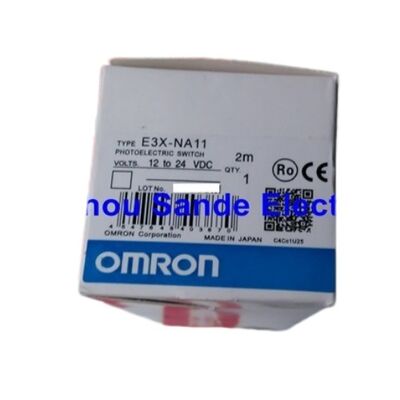

| मॉडल संख्या | E3X-NA11 |
Omron E3X-NA11 एक सुपर मैनुअल फाइबर एम्पलीफायर है जिसे उन उपयोगकर्ताओं के लिए डिज़ाइन किया गया है जो एक अधिक जटिल डिजिटल प्लेटफॉर्म में जाए बिना सरल सेटअप, दृश्य प्रकाश-स्तर संकेतन और भरोसेमंद फाइबर-ऑप्टिक सेंसिंग प्रदर्शन चाहते हैं।
Omron का E3X-NA डेटाशीट श्रृंखला को उपयोग में आसानी पर केंद्रित एक एडजस्टर-प्रकार एम्पलीफायर के रूप में प्रस्तुत करता है, और E3X-NA11 को लाल एलईडी प्रकाश स्रोत के साथ मानक NPN-आउटपुट मॉडल के रूप में सूचीबद्ध किया गया है।
यह इसे सामान्य-उद्देश्य वाले औद्योगिक सेंसिंग के लिए एक बहुत ही व्यावहारिक विकल्प बनाता है जहां एक तकनीशियन मेनू-संचालित प्रोग्रामिंग के बजाय प्रत्यक्ष दृश्य प्रतिक्रिया और मैनुअल नियंत्रण चाहता है।
E3X-NA11 की परिभाषित विशेषताओं में से एक प्रकाश स्तर का एलईडी बार डिस्प्ले है।
व्यावहारिक उपयोग में, यह इंस्टॉलर को सेटअप और समस्या निवारण के दौरान सिग्नल परिवर्तन का सरल संकेतक-केवल एम्पलीफायरों की तुलना में बहुत स्पष्ट दृश्य देता है। संरेखण का न्याय करना, मार्जिन देखना और यह समझना आसान हो जाता है कि मशीन उत्पादन में वापस जाने से पहले एप्लिकेशन स्थिर रूप से काम कर रहा है या नहीं।
फाइबर-ऑप्टिक सेंसिंग में वह दृश्यता अत्यंत मूल्यवान है, जहां छोटे संरेखण परिवर्तन एक बड़ा अंतर ला सकते हैं।
इलेक्ट्रिकल प्रोफाइल भी मॉडल को एकीकृत करना आसान बनाता है।
Omron 12 से 24 VDC आपूर्ति, NPN ओपन-कलेक्टर आउटपुट, 50 mA लोड करंट, लाइट-ऑन / डार्क-ऑन स्विचिंग, एक 8-टर्न एंडलेस सेंसिटिविटी एडजस्टर और एक फिक्स्ड 40 ms ऑफ-डिले टाइमर प्रकाशित करता है।
एक साथ, ये विशेषताएं E3X-NA11 को OEM उपकरण, सेवा प्रतिस्थापन और सामान्य स्वचालन कार्यों के लिए एक संतुलित एम्पलीफायर बनाती हैं जिन्हें सीधे मैनुअल समायोजन के साथ स्थिर फाइबर सेंसिंग की आवश्यकता होती है।
| पैरामीटर | मान |
|---|---|
| मॉडल | E3X-NA11 |
| उत्पाद प्रकार | फाइबर ऑप्टिक एम्पलीफायर |
| आउटपुट प्रकार | NPN ओपन कलेक्टर |
| मॉडल वर्ग | मानक मॉडल |
| बिजली आपूर्ति वोल्टेज | 12 से 24 VDC ±10% |
| वर्तमान खपत | 35 mA अधिकतम। |
| प्रकाश स्रोत | लाल एलईडी (680 nm) |
| नियंत्रण आउटपुट | 50 mA लोड करंट अधिकतम। |
| अवशिष्ट वोल्टेज | 1 V अधिकतम। |
| ऑपरेशन मोड | लाइट-ऑन / डार्क-ऑन स्विच चयन योग्य |
| प्रतिक्रिया समय | 200 µs अधिकतम। ऑपरेशन / रीसेट |
| संवेदनशीलता समायोजन | सूचक के साथ 8-टर्न एंडलेस एडजस्टर |
| टाइमर फ़ंक्शन | ऑफ-डिले टाइमर, 40 ms फिक्स्ड |
| सुरक्षा कार्य | रिवर्स पोलरिटी प्रोटेक्शन, आउटपुट शॉर्ट-सर्किट प्रोटेक्शन |
| अतिरिक्त सुविधाएँ | एलईडी बार लाइट-लेवल डिस्प्ले |
| एनक्लोजर रेटिंग | कवर / संस्करण संदर्भ के आधार पर IP50 या IP66 |
| परिवेश तापमान | मॉडल स्थापना की स्थिति देखें |
एलईडी बार डिस्प्ले E3X-NA परिवार और पुराने सरल मैनुअल एम्पलीफायरों के बीच परिभाषित अंतर है। स्थिरता लैंप और एक बुनियादी ऑपरेशन संकेतक पर निर्भर रहने के बजाय, उपयोगकर्ता प्रकाश-स्तर परिवर्तन को अधिक सीधे देख सकता है।
वास्तविक कमीशनिंग कार्य में, यह संरेखण को गति देता है, इंस्टॉलर को ऑपरेटिंग मार्जिन का न्याय करने में मदद करता है, और मशीन की खराबी बनने से पहले अस्थिर स्थितियों का पता लगाना आसान बनाता है।
वह दृश्य स्पष्टता विशेष रूप से फाइबर-ऑप्टिक सिस्टम में उपयोगी है, जहां सेंसिंग अक्सर छोटे यांत्रिक समायोजन या लक्ष्य अंतर पर निर्भर करती है जिन्हें केवल एक एलईडी से निदान करना मुश्किल होता है। एक बेहतर डिस्प्ले केवल अच्छा नहीं दिखता है; यह मापने योग्य तरीके से फील्ड उपयोगिता में सुधार करता है।
E3X-NA11 उपयोगी सुरक्षा सुविधाओं की पेशकश करते हुए मैनुअल ऑपरेशन को सरल रखता है।
Omron रिवर्स पोलरिटी प्रोटेक्शन, आउटपुट शॉर्ट-सर्किट प्रोटेक्शन और एक इंडिकेटर के साथ 8-टर्न एडजस्टर को सूचीबद्ध करता है, जो यूनिट को सीधे ऑपरेशन और औद्योगिक विश्वसनीयता के बीच एक अच्छा संतुलन प्रदान करता है। इसे ट्यून करना आसान है, लेकिन वास्तविक सेवा में नाजुक होने के बिंदु तक छीन नहीं लिया गया है।
फिक्स्ड ऑफ-डिले टाइमर उन अनुप्रयोगों में भी मूल्य जोड़ता है जहां संक्षिप्त रुकावटों से आउटपुट तुरंत ड्रॉप नहीं होना चाहिए।
यह एम्पलीफायर को मशीन वातावरण में अधिक क्षमाशील बनाता है जहां कंपन, फड़फड़ाहट, या बहुत छोटे क्षणिक परिवर्तन अन्यथा अस्थिर नियंत्रण व्यवहार बना सकते हैं।
Q1: E3X-NA11 किस प्रकार के अनुप्रयोगों के लिए सबसे उपयुक्त है?
यह सामान्य-उद्देश्य वाले फाइबर-ऑप्टिक सेंसिंग के लिए सबसे उपयुक्त है जहां इंस्टॉलर सरल मैनुअल सेटअप और स्पष्ट दृश्य प्रतिक्रिया चाहता है।
विशिष्ट अनुप्रयोगों में छोटे-भाग का पता लगाना, संकीर्ण असेंबली पथ, इलेक्ट्रॉनिक्स हैंडलिंग और कॉम्पैक्ट स्वचालन स्टेशन शामिल हैं जहां फाइबर हेड की आवश्यकता होती है।
Q2: एलईडी बार डिस्प्ले का व्यावहारिक लाभ क्या है?
एलईडी बार सेटअप और समस्या निवारण के दौरान प्रकाश-स्तर परिवर्तनों को देखना आसान बनाता है।
व्यवहार में, यह तकनीशियन को फाइबर हेड को तेज़ी से संरेखित करने, सिग्नल मार्जिन को अधिक स्पष्ट रूप से न्याय करने और मशीन की समस्याओं का कारण बनने से पहले अस्थिर सेंसिंग स्थितियों की पहचान करने में मदद करता है।
Q3: 8-टर्न सेंसिटिविटी एडजस्टर कितना उपयोगी है?
यह फाइन मैनुअल ट्यूनिंग के लिए बहुत उपयोगी है। एक मल्टी-टर्न एडजस्टर एक साधारण वन-टर्न कंट्रोल की तुलना में थ्रेशोल्ड पर बेहतर नियंत्रण देता है, जो तब मदद करता है जब सेंसिंग लक्ष्य छोटा होता है, इंस्टॉलेशन तंग होता है, या ऑप्टिकल स्थितियां एक सेटअप से दूसरे में भिन्न होती हैं।
Q4: प्रतिस्थापन का आदेश देने से पहले खरीदारों को क्या सत्यापित करना चाहिए?
खरीदारों को आउटपुट प्रकार, बिजली की आपूर्ति, एम्पलीफायर परिवार, फाइबर-हेड संगतता और यह सत्यापित करना चाहिए कि क्या मशीन E3X-NA शैली प्रकाश-स्तर डिस्प्ले और फिक्स्ड ऑफ-डिले व्यवहार पर निर्भर करती है। प्रतिस्थापन कार्य में, एम्पलीफायर और फाइबर संयोजन की हमेशा एक साथ जांच की जानी चाहिए।
Q5: पुराने बेसिक फाइबर एम्पलीफायर की तुलना में E3X-NA11 क्यों चुनें?
मुख्य लाभ उपयोगिता है। E3X-NA11 प्रकाश स्तर का एक स्पष्ट दृश्य डिस्प्ले, व्यावहारिक मैनुअल समायोजन और एक सीधा NPN आउटपुट प्रारूप प्रदान करता है।
वास्तविक मशीनों पर काम करने वाले तकनीशियनों के लिए, इसका मतलब अक्सर तेज़ सेटअप, आसान समस्या निवारण और स्थिर संचालन में अधिक आत्मविश्वास होता है।
