| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E3Z-D66 |

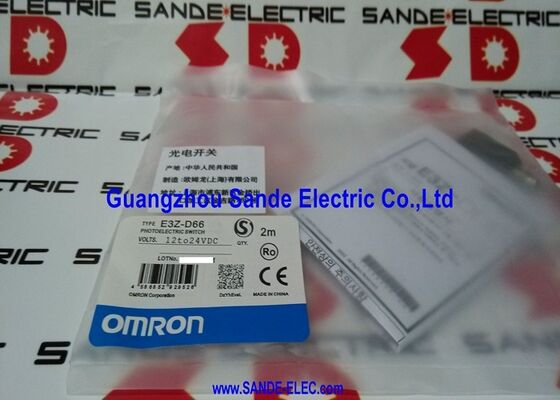

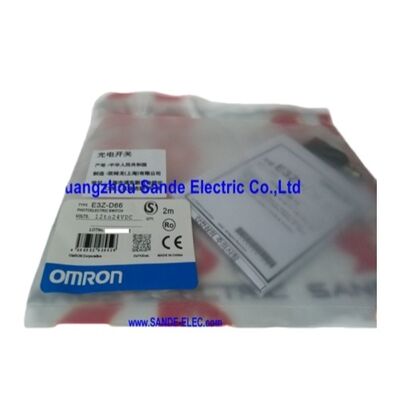

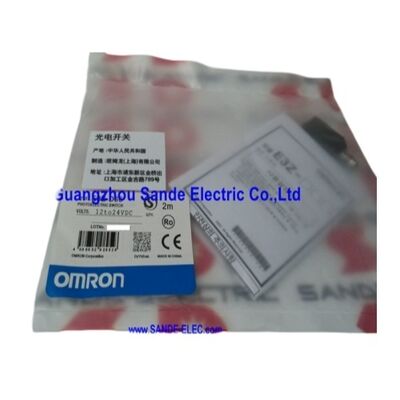

Omron E3Z-D66 एक कॉम्पैक्ट फैलाव-रिफ्लेक्सिव फोटोइलेक्ट्रिक सेंसर है जिसे सामान्य औद्योगिक पहचान के लिए डिज़ाइन किया गया है जहां तेजी से स्विचिंग, छोटे शरीर का आकार,और सीधा एकीकरण लंबी दूरी संवेदन की तुलना में अधिक महत्वपूर्ण हैं.
इसका वर्ग शरीर, सफेद कागज के लक्ष्य पर 100 मिमी की सेंसर दूरी और एनपीएन ओपन कलेक्टर आउटपुट इसे पैकेजिंग उपकरण, असेंबली स्टेशन, ट्रांसफर पॉइंट,और कॉम्पैक्ट कन्वेयर सेक्शन जहां सीमित स्थापना स्थान में विश्वसनीय वस्तु का पता लगाने की आवश्यकता है.
यह मॉडल विशेष रूप से उपयोगी है जब एक मशीन निर्माता एक अलग एम्पलीफायर और फाइबर हेड व्यवस्था के बजाय अंतर्निहित एम्पलीफायर के साथ एक आत्मनिर्भर सेंसर चाहता है।
E3Z-D66 एक कॉम्पैक्ट आवास में सेंसर ऑप्टिक्स और आउटपुट स्टेज को जोड़ती है, जो स्थापना को सरल बनाती है और क्षेत्र में घटकों की संख्या को कम करती है।
रोजमर्रा के ऑटोमेशन कार्य के लिए, इसका मतलब अक्सर तेजी से सेटअप, आसान प्रतिस्थापन और स्वच्छ वायरिंग है।
इसकी विद्युत प्रोफ़ाइल आधुनिक नियंत्रण प्रणालियों के साथ भी अच्छी तरह से मेल खाती है।
सेंसर 12 से 24 वीडीसी तक काम करता है, एक एनपीएन ओपन-कलेक्टर आउटपुट का उपयोग करता है, चयन योग्य लाइट-ऑन/डार्क-ऑन ऑपरेशन का समर्थन करता है, और 1 एमएस के भीतर प्रतिक्रिया करता है।
ये विशेषताएं इसे उन मशीनों के लिए उपयुक्त बनाती हैं जिन्हें जटिल पैरामीटर सेटिंग के बिना विश्वसनीय स्विचिंग की आवश्यकता होती है,जबकि सुरक्षात्मक सर्किट दिन-प्रतिदिन कारखाने सेवा के लिए व्यावहारिक स्थायित्व जोड़ते हैं.
| पैरामीटर | मूल्य |
|---|---|
| मॉडल | E3Z-D66 |
| आकार | वर्ग प्रकार |
| सेंसरिंग विधि | फैला-प्रतिबिंबित |
| दूरी का पता लगाना | 100 मिमी |
| अंतर दूरी | सेंसर दूरी का अधिकतम 20% |
| प्रकाश स्रोत | इन्फ्रारेड एलईडी (860 एनएम) |
| विद्युत आपूर्ति वोल्टेज | 12 से 24 वीडीसी ±10% |
| वर्तमान खपत | अधिकतम 30 एमए. |
| नियंत्रण आउटपुट | एनपीएन खुला कलेक्टर |
| अधिकतम भार वोल्टेज | 26.4 वीडीसी |
| अधिकतम भार धारा | 100 एमए |
| अवशिष्ट वोल्टेज | भार के आधार पर अधिकतम 1 वी / अधिकतम 2 वी |
| ऑपरेशन मोड | प्रकाश / अंधेरे पर चयन योग्य |
| सुरक्षात्मक सर्किट | शॉर्ट सर्किट, आउटपुट रिवर्स पोलरिटी, आपूर्ति रिवर्स पोलरिटी |
| प्रतिक्रिया समय | अधिकतम 1 एमएस। |
| कनेक्शन विधि | M8 कनेक्टर |
E3Z-D66 के सबसे व्यावहारिक लाभों में से एक यह है कि यह एक अंतर्निहित एम्पलीफायर प्रकार है।
इसका अर्थ है कि इंस्टॉलर को सेंसर हेड और एम्पलीफायर मॉड्यूल को अलग से प्रबंधित करने की आवश्यकता नहीं है, जो वायरिंग जटिलता को कम कर सकता है और प्रतिस्थापन कार्य को तेज कर सकता है।
ऐसे उपकरणों में जहां सेंसर की स्थिति सुलभ हो और एक आत्मनिर्भर शरीर लेआउट में फिट हो, यह सरल वास्तुकला अक्सर सबसे अच्छा विकल्प है।
फैलाव-प्रतिबिंबित संवेदन व्यापक सामान्य प्रयोजन अनुप्रयोगों में अच्छी तरह से काम करता है क्योंकि इसके लिए एक अलग परावर्तक या रिसीवर की आवश्यकता नहीं होती है।
यह E3Z-D66 को छोटी दूरी की वस्तु पहचान कार्य जैसे कि कार्टन उपस्थिति, भाग सत्यापन, ट्रे सेंसिग और मशीन अनुक्रम पुष्टि में लागू करना आसान बनाता है।
कई कॉम्पैक्ट औद्योगिक प्रणालियों में, यह व्यावहारिक स्थापना लाभ उतना ही महत्वपूर्ण है जितना कि सेंसर विनिर्देश स्वयं।
Q1: E3Z-D66 किस प्रकार के अनुप्रयोगों के लिए सबसे उपयुक्त है?
यह कॉम्पैक्ट ऑटोमेशन उपकरण में छोटी दूरी की वस्तु पहचान के लिए सबसे उपयुक्त है। विशिष्ट अनुप्रयोगों में पैकेजिंग लाइनें, असेंबली फिक्स्चर, छोटे कन्वेयर,और हस्तांतरण तंत्र जहां एक स्वतंत्र फोटोइलेक्ट्रिक सेंसर एक अलग एम्पलीफायर सिस्टम की तुलना में माउंट और तार करने के लिए आसान है.
प्रश्न 2: एक इंजीनियर एक पारदर्शी किरण के बजाय एक विसारक प्रतिबिंबित मॉडल क्यों चुनता है?
एक विसारक-प्रतिबिंबित सेंसर स्थापना को सरल बनाता है क्योंकि इसके लिए एक अलग रिसीवर या रिफ्लेक्टर की आवश्यकता नहीं होती है।
व्यवहार में, यह हार्डवेयर की संख्या को कम कर सकता है और सेंसर बिंदु को एकीकृत करना आसान बना सकता है, खासकर जब लक्ष्य सेंसर के करीब से गुजरता है और आवश्यक पहचान दूरी मामूली होती है।
Q3: क्या 1 एमएस प्रतिक्रिया समय उत्पादन उपकरण के लिए उपयुक्त है?
हाँ. 1 एमएस प्रतिक्रिया कॉम्पैक्ट मशीनरी में भाग की पुष्टि और अनुक्रम नियंत्रण सहित कई सामान्य औद्योगिक पता लगाने के कार्यों के लिए पर्याप्त तेजी से है।
यह डिजाइनर को अधिक विशेष उच्च गति ऑप्टिकल प्लेटफॉर्म में मजबूर किए बिना स्थिर स्विचिंग का समर्थन करता है।
प्रश्न 4: चयन योग्य प्रकाश-ऑन/गर्म-ऑन मोड के बारे में उपयोगकर्ताओं को क्या पता होना चाहिए?
यह सुविधा इंस्टॉलर को सेंसर आउटपुट को मशीन लॉजिक से मेल खाने में अधिक लचीलापन देती है।
एक निश्चित आउटपुट शैली के आसपास नियंत्रण कार्यक्रम को फिर से डिजाइन करने के बजाय, इंजीनियर उस व्यवहार का चयन कर सकता है जो अनुप्रयोग और प्राप्त करने वाले इनपुट सर्किट के लिए सबसे उपयुक्त है।
Q5: Buyers को order करने से पहले क्या सत्यापित करना चाहिए?
खरीदारों को सेंसर विधि, आवश्यक सेंसर दूरी, आउटपुट प्रकार, कनेक्टर प्रारूप और आपूर्ति वोल्टेज की पुष्टि करनी चाहिए।
प्रतिस्थापन कार्य के लिए यह जांचना भी महत्वपूर्ण है कि मूल मशीन में कनेक्टर संस्करण या उसी सेंसर वर्ग का पूर्व-वायरड संस्करण है या नहीं।
