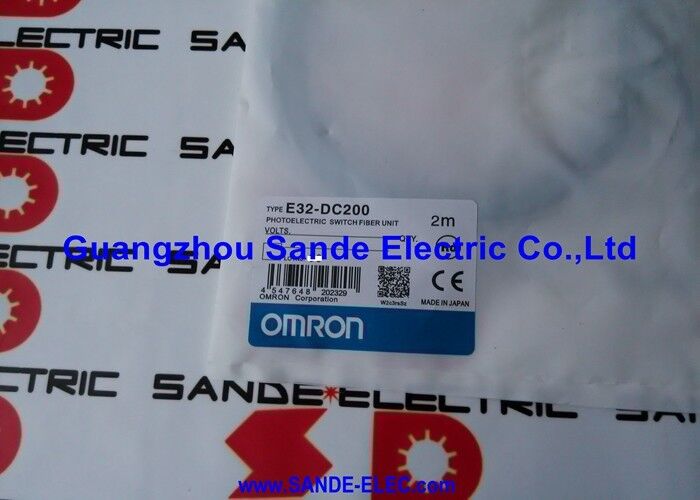

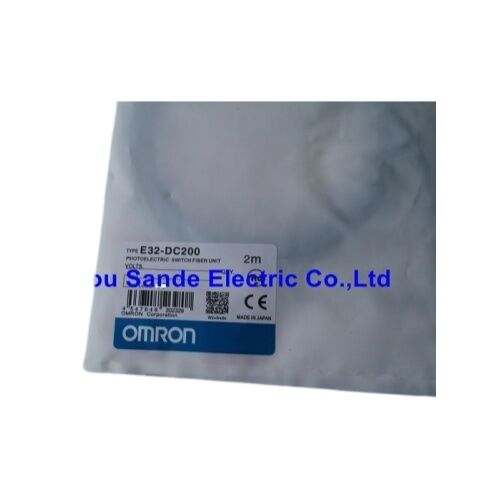

फाइबर ऑप्टिक सेंसर E32-DC200 E32DC200 E32-DC200

Omron E32-DC200 | डिफ्यूज़-रिफ्लेक्टिव फाइबर ऑप्टिक सेंसर हेड — M6, 900mm, SUS304, IP67, 2m फाइबर, -40°C से +70°C

अवलोकन

Omron E32-DC200Omron की E32-D श्रृंखला का एक डिफ्यूज़-रिफ्लेक्टिव फाइबर ऑप्टिक सेंसर हेड है — एक दो-भाग वाली डिटेक्शन प्रणाली का सेंसिंग सिरा जो पता लगाने की जगह को सिग्नल प्रोसेसिंग की जगह से अलग करता है।M6 × 0.75mm थ्रेडेड टिप में SUS304 स्टेनलेस स्टील सेंसिंग एंड होता है, और 2-मीटर की प्लास्टिक ऑप्टिकल फाइबर अलग से लगे एम्पलीफायर यूनिट तक प्रकाश सिग्नल ले जाती है जो स्विचिंग आउटपुट उत्पन्न करता है।

M6 टिप में कोई इलेक्ट्रॉनिक चीज़ नहीं होती है; सभी गर्मी पैदा करने वाले सर्किट एम्पलीफायर में, कंट्रोल पैनल में, डिटेक्शन पॉइंट से दूर रहते हैं।

फाइबर ऑप्टिक सेंसिंग का पूरा उद्देश्य यही अलगाव है।

E32-DC200 को उन जगहों पर थ्रेड किया जा सकता है जहाँ कोई पारंपरिक फोटोइलेक्ट्रिक सेंसर जीवित नहीं रह सकता या फिट नहीं हो सकता — वेल्डिंग फिक्स्चर के अंदर, गर्म प्लेटों के बगल में, इंजेक्शन मोल्डिंग टूलिंग के अंदर, छोटे कैविटी में जो किसी भी मानक सेंसर बॉडी के लिए बहुत छोटी हैं।

M6 थ्रेड पेंसिल व्यास से छोटे छेदों में फिट होता है, और SUS304 सेंसिंग एंड गर्मी, भाप, कटिंग फ्लूइड और टाइट मशीन स्थानों के विशिष्ट यांत्रिक संपर्क का सामना करता है। सेंसिंग एंड पर IP67 सुरक्षा विसर्जन जोखिम को कवर करती है जिसका फाइबर की स्थापना स्थिति सामना कर सकती है।

डिफ्यूज़-रिफ्लेक्टिव मोड का मतलब है कि E32-DC200 एक ही सिरे से प्रकाश उत्सर्जित और प्राप्त करता है।

इंस्टॉल करने के लिए कोई रिफ्लेक्टर नहीं है, डिटेक्शन गैप के दूसरी तरफ कोई विपरीत फाइबर नहीं है — सेंसर लक्ष्य की ओर प्रकाश उत्सर्जित करता है और जो वापस उछलता है उसका पता लगाता है।

यह इंस्टॉलेशन को महत्वपूर्ण रूप से सरल बनाता है जब डिटेक्शन पॉइंट के केवल एक तरफ पहुंच उपलब्ध होती है, और यह E32-DC200 को व्यक्तिगत घटकों, कन्वेयर पर पुर्जों, पैकेजिंग पर लेबल और चलती वर्कपीस पर सतह सुविधाओं की उपस्थिति या अनुपस्थिति का पता लगाने के लिए उपयुक्त बनाता है।

मुख्य विनिर्देश

पैरामीटर

E32-DC200 की SUS304 स्टेनलेस स्टील टिप आकस्मिक नहीं है — यह वह विनिर्देश विवरण है जो निर्धारित करता है कि यह सेंसर हेड भौतिक रूप से कहाँ स्थापित किया जा सकता है। SUS304 एक ऑस्टेनिटिक स्टेनलेस स्टील ग्रेड है जो मशीनिंग और विनिर्माण वातावरण में विशिष्ट कटिंग ऑयल, कूलेंट, भाप और हल्के रासायनिक जोखिम की उपस्थिति में जंग का प्रतिरोध करता है।

यह गीला होने और सूखने के चक्र के तहत जंग या गड्ढा नहीं करता है जो कूलेंट-बाढ़ वाली मशीन टूल संचालन के साथ होता है।

जहां पीतल की सेंसर टिप ऑक्सीकृत हो जाएगी, काली पड़ जाएगी, और ऑप्टिकल प्रदर्शन बनाए रखने के लिए आवधिक सफाई की आवश्यकता होगी, SUS304 टिप न्यूनतम रखरखाव के साथ अपनी सतह की स्थिति बनाए रखती है।

SUS304 की यांत्रिक कठोरता टिप को आकस्मिक संपर्क के प्रति भी प्रतिरोधी बनाती है — हल्के खरोंच और मामूली प्रभाव जो टूलिंग या वर्कपीस के टाइट इंस्टॉलेशन में सेंसर के करीब से गुजरने पर होते हैं।

ये घटनाएं वास्तविक उत्पादन वातावरण में होती हैं, भले ही सेटअप के दौरान सेंसर को कितनी भी सावधानी से स्थित किया गया हो, और SUS304 उन्हें बिना किसी विरूपण के सेंसिंग फेस को विकृत किए बिना सहन करता है जो ऑप्टिकल एग्जिट को मिसअलाइन करता है।

900mm सेंसिंग रेंज और एम्पलीफायर निर्भरता

बताई गई 900mm सेंसिंग रेंज केवल E32-DC200 फाइबर हेड की आंतरिक संपत्ति नहीं है — यह वह रेंज है जो तब प्राप्त होती है जब फाइबर हेड को E3NX-FA एम्पलीफायर से जोड़ा जाता है जो स्टैंडर्ड (ST) मोड में सफेद कागज पर नियंत्रित परीक्षण स्थितियों के तहत चल रहा होता है। उसी मोड में E3X-HD एम्पलीफायर के साथ, वही फाइबर हेड उसी लक्ष्य पर 600mm प्राप्त करता है।

अंतर एम्पलीफायर की प्रकाश उत्सर्जक शक्ति और रिसीवर संवेदनशीलता से आता है, न कि फाइबर यूनिट से।

व्यवहार में, एक विशिष्ट एप्लिकेशन के लिए कार्यशील डिटेक्शन दूरी लक्ष्य की परावर्तनशीलता, सतह के रंग और बनावट पर निर्भर करेगी। गहरे या गैर-परावर्तक सतहें सफेद कागज मानक की तुलना में कम प्रकाश लौटाती हैं, जिससे प्रभावी रेंज प्रकाशित आंकड़ों से कम हो जाती है।

अत्यधिक परावर्तक सतहें — पॉलिश धातुएं, मिरर-फिनिश पैकेजिंग — इतना अधिक प्रकाश लौटाती हैं कि स्पेक्युलर रिफ्लेक्शन से झूठे ट्रिगर से बचने के लिए एम्पलीफायर की संवेदनशीलता को कम करने की आवश्यकता हो सकती है।

E3X और E3NX-FA श्रृंखला के सभी संगत एम्पलीफायरों पर उपलब्ध एम्पलीफायर की संवेदनशीलता समायोजन, दोनों मामलों को संभालता है।

2-मीटर फाइबर केबल का R25mm न्यूनतम बेंडिंग रेडियस रूटिंग के दौरान सम्मान करने के लिए इंस्टॉलेशन बाधा है।

फाइबर की लंबाई के किसी भी बिंदु पर 25mm रेडियस से अधिक टाइट बेंडिंग करने से शीथ के अंदर प्लास्टिक ऑप्टिकल फाइबर में दरार पड़ने का खतरा होता है, जिससे क्षीणन बढ़ जाता है और प्रेषित प्रकाश स्तर कम हो जाता है — लक्ष्य या एम्पलीफायर सेटिंग्स में किसी भी बदलाव के बिना प्रभावी सेंसिंग रेंज को कम करने के बराबर।

अक्सर पूछे जाने वाले प्रश्न

Q1: E32-DC200 E3NX-FA और E3X-HD एम्पलीफायरों के लिए सेंसिंग दूरियों को सूचीबद्ध करता है — क्या यह E3X-NA और E3X-SD श्रृंखला के साथ भी काम कर सकता है?

हाँ। E3X-NA, E3X-SD, और E3X-HD श्रृंखला सभी संगत एम्पलीफायरों के रूप में सूचीबद्ध हैं।

सेंसिंग रेंज एम्पलीफायर की उत्सर्जित शक्ति और चयनित ऑपरेटिंग मोड के आधार पर भिन्न होगी। E3NX-FA एम्पलीफायर अधिकतम बताई गई रेंज 900mm प्राप्त करते हैं; E3X-NA और E3X-SD एम्पलीफायर कुछ छोटी प्रभावी रेंज उत्पन्न करेंगे।

एप्लिकेशन के लिए आवश्यक सेंसिंग दूरी, प्रतिक्रिया गति और किसी भी अतिरिक्त सुविधा (डिजिटल डिस्प्ले, संचार आउटपुट) के आधार पर एम्पलीफायर का चयन करें।

Q2: फाइबर प्लास्टिक है, कांच नहीं — क्या यह सेंसिंग एंड पर तापमान प्रतिरोध को सीमित करता है?

प्लास्टिक फाइबर की ऑपरेटिंग तापमान रेंज (-40°C से +70°C) फाइबर केबल को संदर्भित करती है, न कि SUS304 सेंसिंग एंड को। सेंसिंग एंड स्वयं फाइबर केबल की तुलना में टिप पर उच्च परिवेश तापमान को सहन करता है।

यदि सेंसिंग पॉइंट उच्च तापमान वाले वातावरण (ओवन, गर्म प्लैटिन, हीटिंग एलिमेंट के पास) में है, तो सुनिश्चित करें कि फाइबर केबल अपने रूटिंग के साथ सामना करने वाले तापमान — विशेष रूप से सेंसिंग एंड के पास — -40°C से +70°C केबल विनिर्देश के भीतर रहता है।

यदि टिप स्थान गर्म है, तो फाइबर को गर्मी स्रोत से दूर रूट किया जाना चाहिए इससे पहले कि वह उच्च तापमान क्षेत्र में पहुंचे।

Q3: डिफ्यूज़-रिफ्लेक्टिव और रेट्रो-रिफ्लेक्टिव मोड के बीच क्या अंतर है, और मुझे प्रत्येक को कब चुनना चाहिए?

डिफ्यूज़-रिफ्लेक्टिव (यह सेंसर) एक ही सिरे से उत्सर्जित और पता लगाता है, लक्ष्य द्वारा बिखरे हुए प्रकाश का पता लगाता है। रेट्रो-रिफ्लेक्टिव विपरीत दिशा में एक अलग रिफ्लेक्टर का उपयोग करता है, जिसमें सेंसर यह पता लगाता है कि रिफ्लेक्टर तक बीम बाधित है या नहीं।

डिफ्यूज़ उन जगहों पर स्थापित करना आसान है जहां केवल एक एक्सेस पॉइंट मौजूद है, लेकिन इसका पता लगाना लक्ष्य की परावर्तनशीलता के प्रति संवेदनशील है — गहरे या पारदर्शी लक्ष्य कम प्रकाश लौटाते हैं। रेट्रो-रिफ्लेक्टिव लक्ष्य रंग या फिनिश से स्वतंत्र अधिक सुसंगत पता लगाने की क्षमता प्रदान करता है, लेकिन सेंसर के विपरीत एक रिफ्लेक्टर माउंट करने की आवश्यकता होती है।

एकल-एक्सेस स्थानों में ठोस अपारदर्शी लक्ष्य का पता लगाने के लिए डिफ्यूज़ चुनें; जब लक्ष्य रंग या पारदर्शिता भिन्न होती है तो रेट्रो-रिफ्लेक्टिव पर विचार करें।

Q4: क्या 2 मीटर की आवश्यकता से अधिक होने पर E32-DC200 फाइबर को छोटा किया जा सकता है?

फाइबर को काटने से यह छोटा हो जाता है लेकिन कटे हुए सिरे को एम्पलीफायर पर फिर से टर्मिनेट करने की भी आवश्यकता होती है।

Omron फाइबर एम्पलीफायर एक स्ट्रिप किए हुए प्लास्टिक फाइबर टिप को स्वीकार करते हैं जिसे एम्पलीफायर के फाइबर पोर्ट में डाला जाता है — सिरे को उपयुक्त फाइबर कटर से साफ काटा जा सकता है (Omron एक साफ, लंबवत चेहरे के लिए अपने फाइबर कटर टूल का उपयोग करने की सलाह देता है) और फिर से डाला जा सकता है।

प्लास्टिक फाइबर प्रति मीटर कम क्षीणन के कारण, लंबाई में छोटी कमी पर काटने से सेंसिंग रेंज में महत्वपूर्ण कमी नहीं आती है। हालांकि, फाइबर को रूटिंग के साथ R25mm बेंडिंग रेडियस का सम्मान करते हुए सेंसिंग पॉइंट से एम्पलीफायर तक पहुंचने के लिए आवश्यक न्यूनतम से कम नहीं काटा जाना चाहिए।

Q5: M6 × 0.75mm थ्रेड माउंटिंग को कैसे प्रभावित करता है, और मुझे किस ब्रैकेट की आवश्यकता है?

M6 × 0.75mm एक मानक मीट्रिक थ्रेड है जो M6 हेक्स लॉक नट स्वीकार करता है — आमतौर पर E32-DC200 के साथ प्रदान किया जाता है। सेंसर 6mm माउंटिंग होल से गुजरता है और ब्रैकेट के पीछे लॉक नट को कसकर सुरक्षित किया जाता है।

दो लॉक नट अंतिम लॉकिंग से पहले ब्रैकेट के साथ अक्षीय स्थिति समायोजन की अनुमति देते हैं — ब्रैकेट के सामने से एक नट और पीछे से एक। Omron और तीसरे पक्ष के आपूर्तिकर्ता M6 E32 श्रृंखला के लिए उद्देश्य-निर्मित माउंटिंग ब्रैकेट प्रदान करते हैं; वैकल्पिक रूप से, एक ड्रिल और टैप किए गए M6 छेद वाला कोई भी स्टील या एल्यूमीनियम पैनल समान कार्य करता है।
