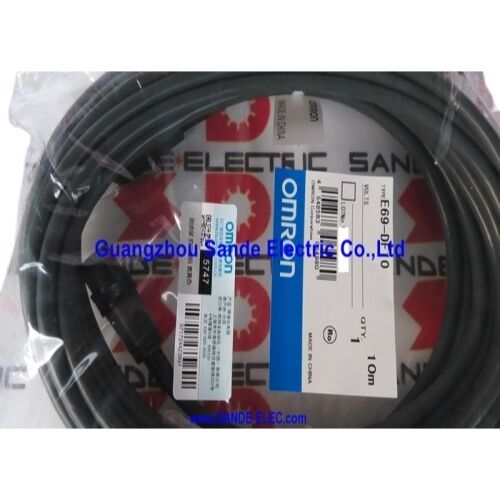

OMRON E69-DF10 एनकोडर एक्सटेंशन केबल

E69 सीरीज | 10 मीटर लंबाई | E6C2-A / E6C3-A / E6CP / E6F एनकोडर के लिए | 12 वीडीसी

एनकोडर और नियंत्रक के बीच अंतर को पाटना

मशीन लेआउट हमेशा सहयोग नहीं करते. जब एक ओमरॉन एनकोडर को एक शाफ्ट, स्पिंडल या रोलर पर लगाया जाता है, जो एनकोडर के मानक प्री-वायर्ड केबल तक पहुंचने की तुलना में नियंत्रक कैबिनेट से दूर बैठता है, तो E69-DF10 एक्सटेंशन केबल इंजीनियर उत्तर है। यह सिग्नल की अखंडता को बनाए रखते हुए सिग्नल पथ को 10 मीटर तक बढ़ाता है - कोई स्प्लिसिंग नहीं, कोई तात्कालिक केबल एक्सटेंशन नहीं, कनेक्टर संगतता के बारे में कोई अनुमान नहीं।

E69-DF10 OMRON की E69 एक्सेसरी श्रृंखला से संबंधित है, जिसे विशेष रूप से E6C2-A, E6C3-A, E6CP और E6F पूर्ण रोटरी एनकोडर परिवारों के साथ काम करने के लिए डिज़ाइन किया गया है। दोनों सिरों को मिलान किए गए कनेक्टरों के साथ समाप्त किया जाता है जो एक तरफ एन्कोडर के आउटपुट कनेक्टर और दूसरी तरफ अगले केबल सेगमेंट या नियंत्रक इनपुट के साथ सीधे जुड़ते हैं, जिससे आपको एक साफ प्लग-एंड-प्ले एक्सटेंशन मिलता है जो ओमरॉन के दस्तावेज़ीकृत सिस्टम आर्किटेक्चर के भीतर फिट बैठता है।

एक नज़र में विशिष्टताएँ

E69-DF श्रृंखला - अपनी लंबाई के विकल्प जानें

E69-DF रेंज विभिन्न इंस्टॉलेशन परिदृश्यों के लिए तीन मानक लंबाई को कवर करती है। E69-DF5 (5m) कॉम्पैक्ट मशीन कोशिकाओं में मध्यम दूरी के लिए उपयुक्त है। E69-DF10 (यह उत्पाद) अधिकांश मानक सीएनसी मशीन और ऑटोमेशन लाइन कॉन्फ़िगरेशन को संभालता है जहां एनकोडर और नियंत्रण कैबिनेट को मशीन फ्रेम, केबल डक्ट रन या सुरक्षा बाड़े द्वारा अलग किया जाता है। E69-DF20 और E69-DF30 बड़ी उत्पादन लाइनों या मल्टी-बे सिस्टम में लंबे समय तक चलने के लिए उपलब्ध हैं।

स्थापना से पहले सही लंबाई का चयन करने से विद्युत शोर स्रोतों के पास अतिरिक्त केबल को एक तंग बंडल में लपेटने के प्रलोभन से बचा जा सकता है - एक अभ्यास जो आगमनात्मक युग्मन के माध्यम से एनकोडर सिग्नल में हस्तक्षेप पेश कर सकता है। उस लंबाई का उपयोग करें जो वास्तविक केबल पथ पर फिट बैठती हो।

संगत एनकोडर परिवार - क्या जुड़ा होता है

E69-DF10 को चार OMRON रोटरी एनकोडर श्रृंखला के साथ उपयोग के लिए परीक्षण और प्रलेखित किया गया है:

E6C2-ए श्रृंखला- 50 मिमी हाउसिंग व्यास वर्ग में पूर्ण रोटरी एनकोडर, 8 मिमी शाफ्ट वेरिएंट में उपलब्ध हैं। मशीन टूल्स और पैकेजिंग लाइनों पर स्थिति ट्रैकिंग, कैम नियंत्रक और कोण निगरानी अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।

E6C3-ए श्रृंखला- 50 मिमी व्यास आवास और 8 मिमी ठोस शाफ्ट के साथ मजबूत पूर्ण एनकोडर, सीलबंद बीयरिंग के साथ आईपी65-रेटेड। तरल पदार्थ या वाशडाउन वातावरण को काटने के करीब के अनुप्रयोगों में आम है जहां एनकोडर बॉडी प्रतिकूल परिस्थितियों को देखती है।

E6CP श्रृंखला- 50 मिमी आवास के साथ सामान्य-उद्देश्यीय पूर्ण एनकोडर, जिसमें विशेष रूप से ओमरॉन के H8PS कैम पोजिशनर के साथ उपयोग के लिए डिज़ाइन किए गए वेरिएंट शामिल हैं। ये एनकोडर ग्रे कोड आउटपुट करते हैं और एक केबल की आवश्यकता होती है जो मल्टी-बिट समानांतर आउटपुट सिग्नल को सही ढंग से पास करती है - जो कि E69-DF10 करता है।

E6F श्रृंखला- 50 मिमी आवास और 10 मिमी ठोस शाफ्ट के साथ मजबूत पूर्ण एनकोडर, उच्च रेडियल और अक्षीय शाफ्ट भार क्षमता की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है। वृद्धिशील और पूर्ण आउटपुट दोनों प्रकारों में उपलब्ध है।

मौजूदा केबल को अलग क्यों नहीं किया जाता?

रखरखाव के दौरान यह प्रश्न नियमित रूप से उठता है - विशेष रूप से तब जब मानक एनकोडर केबल ने अपने संचालन के दौरान कहीं न कहीं भौतिक क्षति उठाई हो। उत्तर सिग्नल गुणवत्ता और दीर्घकालिक विश्वसनीयता के बारे में है।

OMRON के E6C3-A, E6CP, और E6F एब्सोल्यूट एनकोडर एक साथ कई सिग्नल कंडक्टरों में ग्रे कोड में स्थितीय डेटा आउटपुट करते हैं। कोई भी ब्याह बिंदु कंडक्टरों के बीच प्रतिरोध विषमता का परिचय देता है, कैपेसिटेंस जोड़ता है, और नमी के लिए संभावित प्रवेश बिंदु बनाता है। एक उच्च-चक्र मशीन पर जहां एनकोडर प्रति शिफ्ट में लाखों बार संक्रमण करता है, खराब तरीके से बनाए गए स्प्लिस पर सिग्नल वृद्धि / गिरावट के समय में मामूली वृद्धि भी अंततः ग्रे कोड रीडिंग त्रुटियों का कारण बन सकती है - जिसका एक पूर्ण एनकोडर में मतलब है कि नियंत्रक तत्काल अलार्म उत्पन्न किए बिना चुपचाप गलत स्थिति को पढ़ता है।

E69-DF10 मूल केबल रन की मिलान प्रतिबाधा और परिरक्षण निरंतरता को संरक्षित करता है। यह उस मरम्मत के बीच का अंतर है जो आज काम करती है और जो अगले कई वर्षों तक विश्वसनीय रूप से काम करती है।

स्थापना संबंधी विचार

केबल चलाने से पहले जाँचने योग्य कुछ बातें:

इसे पावर कंडक्टरों से दूर रखें।E69-DF10 को मोटर पावर केबल, इन्वर्टर आउटपुट लाइन और सोलनॉइड वायरिंग से अलग डक्ट में रूट करें। यदि रनों को पार करना है, तो समानांतर चलने के बजाय उन्हें 90° पर पार करें।

नियमित अंतराल पर केबल संबंधों का उपयोग करें।एक 10 मीटर केबल जो समर्थित नहीं है, अंततः अपने स्वयं के वजन और मशीन कंपन से कनेक्टर निकायों पर थकावट करेगी। केबल ट्रैक को हिलाने में प्रत्येक 0.5-1 मीटर का समर्थन करें, अधिक बार यदि इंस्टॉलेशन निरंतर फ्लेक्स चक्र देखता है।

रेटेड मोड़ त्रिज्या से अधिक न हो।तंग मोड़ परिरक्षण को संपीड़ित करते हैं और समय के साथ कंडक्टर इन्सुलेशन को तोड़ सकते हैं, खासकर कम तापमान वाले वातावरण में। दोनों कनेक्टर सिरों पर उदार मोड़ त्रिज्या छोड़ें।

दोनों सिरों पर कनेक्टर लैच की जाँच करें।एनकोडर-साइड कनेक्टर एक यांत्रिक कुंडी के साथ जुड़ जाता है। एक कनेक्टर जो पूरी तरह से बैठा नहीं है, वह रुक-रुक कर ड्रॉपआउट दोष उत्पन्न करेगा जिन्हें केबल परीक्षक के बिना पता लगाना बहुत मुश्किल है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या E69-DF10 का उपयोग E6B2 या E6C2-C श्रृंखला जैसे OMRON वृद्धिशील एनकोडर के साथ किया जा सकता है?

E69-DF10 को विशेष रूप से E6C2-A, E6C3-A, E6CP और E6F निरपेक्ष एनकोडर श्रृंखला के लिए प्रलेखित किया गया है। वृद्धिशील एनकोडर परिवार (E6B2-C, E6C2-C, E6C3-C) विभिन्न कनेक्टर प्रकार और केबल कॉन्फ़िगरेशन का उपयोग करते हैं और E69-DF श्रृंखला के साथ संगत नहीं हैं। वृद्धिशील एनकोडर वेरिएंट के साथ काम करते समय सही एक्सटेंशन केबल मॉडल के लिए OMRON की E69 एक्सेसरी संगतता तालिका की जाँच करें।

Q2: क्या 20 मीटर की दौड़ हासिल करने के लिए दो E69-DF10 केबलों को डेज़ी-चेन करना संभव है?

ओमरॉन आधिकारिक तौर पर डेज़ी-चेनिंग एक्सटेंशन केबलों की अनुशंसा नहीं करता है, क्योंकि प्रत्येक कनेक्टर जंक्शन सिग्नल पथ में अतिरिक्त प्रतिरोध और कैपेसिटेंस पेश करता है। 20 मीटर की दौड़ के लिए, इसके बजाय उद्देश्य-निर्मित E69-DF20 का उपयोग करें। यदि 20 मीटर का विकल्प अनुपलब्ध है, तो विस्तारित किए जा रहे विशिष्ट एनकोडर मॉडल के लिए अधिकतम अनुमेय केबल लंबाई के लिए ओमरॉन के दस्तावेज़ से परामर्श लें, और आगे बढ़ने से पहले सिग्नल अखंडता पर सावधानीपूर्वक विचार करें।

Q3: क्या E69-DF10 एनकोडर के रिज़ॉल्यूशन या सटीकता को प्रभावित करता है?

नहीं, एक्सटेंशन केबल एक निष्क्रिय इंटरकनेक्ट है - यह बिना किसी संशोधन के एनकोडर के आउटपुट सिग्नल को वहन करता है। रिज़ॉल्यूशन, सटीकता और आउटपुट कोड (ग्रे कोड) बिल्कुल वैसा ही रहता है जैसा एनकोडर के लिए निर्दिष्ट है। हालाँकि, यदि केबल रन उच्च-हस्तक्षेप वाले वातावरण से होकर गुजरता है और पावर कंडक्टरों के साथ अनुचित तरीके से रूट किया गया है, तो शोर पिकअप सिग्नल त्रुटियों का कारण बन सकता है। सही केबल रूटिंग और परिरक्षण अखंडता व्यावहारिक कारक हैं जो यह निर्धारित करते हैं कि नियंत्रक अंत में एनकोडर का रेटेड प्रदर्शन बनाए रखा गया है या नहीं।

Q4: E69-DF10 की वोल्टेज रेटिंग क्या है, और क्या यह 24 VDC पर संचालित एनकोडर के साथ काम करेगा?

E69-DF10 को 12 VDC पर रेट किया गया है, जो संगत E6CP और E6F एनकोडर परिवारों की आपूर्ति वोल्टेज से मेल खाता है। किसी भिन्न वोल्टेज पर संचालित एनकोडर के साथ इस केबल का उपयोग करने से पहले, अपने विशिष्ट इंस्टॉलेशन के विरुद्ध एनकोडर और केबल के रेटेड वोल्टेज दोनों को सत्यापित करें। इस परिवार में ओमरॉन एनकोडर विशिष्ट प्रकार के आधार पर आम तौर पर 12-24 वीडीसी आपूर्ति रेंज पर काम करते हैं - पुष्टि करें कि केबल रेटिंग आपके एनकोडर की आपूर्ति से मेल खाती है।

Q5: E69-DF10 और E69 श्रृंखला में समान OMRON केबल एक्सेसरीज़ के बीच क्या अंतर है?

E69-DF श्रृंखला (DF2, DF5, DF10, DF20, DF30) पूर्ण एनकोडर परिवारों (E6C2-A, E6C3-A, E6CP, E6F) के लिए सभी एक्सटेंशन केबल हैं, जो केवल लंबाई में भिन्न हैं। अन्य E69 सहायक उपकरण अलग-अलग कार्य करते हैं: कपलिंग (E69-C श्रृंखला) एनकोडर शाफ्ट को मशीन शाफ्ट से जोड़ते हैं; फ्लैंगेस (ई69-एफ श्रृंखला) एडाप्टर माउंटिंग फेस प्रदान करते हैं; सर्वो माउंटिंग ब्रैकेट (ई69-एम श्रृंखला) एनकोडर को सर्वो मोटर के अंत चेहरों के अनुकूल बनाते हैं। DF प्रत्यय विशेष रूप से E69 एक्सेसरी कैटलॉग के भीतर एक्सटेंशन केबल फ़ंक्शन की पहचान करता है।
