सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | XS2F-D421-D80-A |

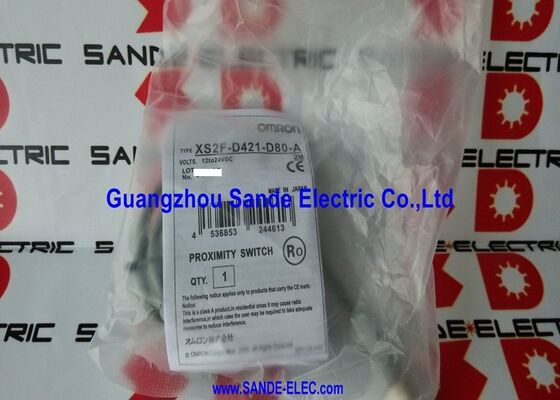

XS2F-D421-D80-A एक पूर्व-वायर किए गए M12 सेंसर केबल है, एक 2-मीटर का पीवीसी केबल जिसमें एक छोर पर 4-पिन M12 महिला (सॉकेट) कनेक्टर और दूसरे छोर पर नंगे फ्लाइंग केबल हैं।यह एक M12 से लैस निकटता सेंसर और नियंत्रण कक्ष या जंक्शन बॉक्स के बीच कनेक्ट करता है, जो कि M12 मानक के लिए डिज़ाइन किया गया त्वरित-कनेक्ट फील्ड इंटरफ़ेस प्रदान करता है।
एम12 4-पिन ए-कोडेड कनेक्टर औद्योगिक निकटता सेंसर की एक विस्तृत श्रृंखला पर मानक इंटरफ़ेस हैं, जिसमें ओमरोन के ई 2 ई, ई 2 ई 2 और ई 2 ई वी श्रृंखला बेलनाकार निकटता सेंसर शामिल हैं।
इस केबल पर मादा सॉकेट सीधे कारखाने में इन सेंसरों पर लगाए गए पुरुष M12 कनेक्टर के साथ मेल खाती है। सेंसर कनेक्शन की कोई फील्ड वायरिंग की आवश्यकता नहीं है।
पैनल के अंत में नंगे उड़ान के तारों पीएलसी इनपुट टर्मिनलों, जंक्शन बक्से, या नियंत्रण कैबिनेट में टर्मिनल पट्टी से कनेक्ट। मानक 4-वायर सेंसर रंग कोडिंग (भूरा = V +, नीला = 0V,काला = संकेत आउटपुट, white = अतिरिक्त संकेत या कनेक्टेड नहीं) का प्रयोग फ्लाइंग लीड्स पर किया जाता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | XS2F-D421-D80-A |
| कनेक्टर | M12 महिला (सोकेट), 4-पिन, ए-कोड |
| कनेक्टर अभिविन्यास | सीधा |
| केबल की लंबाई | 2 मीटर |
| केबल का प्रकार | मानक पीवीसी |
| वोल्टेज रेटिंग | 250 वी डीसी |
| वर्तमान रेटिंग | 4A |
| आईपी रेटिंग | IP67 (कनेक्टर) |
| दूसरा छोर | नंगे तार के उड़ने वाले तार |
| श्रृंखला | XS2F / Omron XS2 |
The -A suffix on the XS2F-D421-D80-A identifies standard PVC cable — as opposed to the -F suffix variants (XS2F-D421-D80-F) which use fire-retardant PVC robot cable rated for use in robot trailing cable applications with repeated flexing, उच्च-चक्र आंदोलन, और अग्नि-प्रतिरोधक प्रमाणन की आवश्यकता वाले अनुप्रयोगों।
स्थिर स्थापना के लिए जहां केबल बार-बार झुकता नहीं है, एक स्थिर मशीन संरचना पर माउंट किया गया सेंसर,केबल को नलिका या केबल नलिका में ले जाया जाता है ️ मानक पीवीसी केबल -ए संस्करण उपयुक्त हैचलती बाहों, रोबोट परिधीय उपकरणों या उन प्रतिष्ठानों पर अनुप्रयोगों के लिए जहां सुविधा या सुरक्षा विनिर्देश द्वारा अग्नि-प्रतिरोधकता की आवश्यकता होती है, -F संस्करण सही चयन है।
Q1: XS2F-D421-D80-A किस निकटता सेंसर के साथ संगत है?
कोई भी M12 निकटता सेंसर जिसमें एक 4-पिन A-कोड वाला पुरुष कनेक्टर हो, जिसमें Omron E2E, E2E2, E2EW और संबंधित बेलनाकार निकटता सेंसर श्रृंखला शामिल है।M12 4-पिन ए-कोडेड कनेक्टर का उपयोग कई तृतीय पक्ष निकटता सेंसर निर्माताओं द्वारा भी किया जाता है, इस केबल को इस आकार के अधिकांश मानक औद्योगिक निकटता सेंसरों के साथ संगत बनाता है।
Q2: नंगे सीसा के छोर पर तार का रंग कोड क्या है?
मानक M12 4-पिन सेंसर वायरिंग रंग सम्मेलनः भूरा (पिन 1) = सकारात्मक आपूर्ति (V +), नीला (पिन 3) = नकारात्मक आपूर्ति / 0V, काला (पिन 4) = आउटपुट सिग्नल (एनपीएन या पीएनपी सेंसर के आधार पर),सफेद (पिन 2) = कनेक्टेड नहीं या दूसरा आउटपुट सिग्नल. कनेक्ट करने से पहले सेंसर के दस्तावेज के खिलाफ विशिष्ट रंग असाइनमेंट की पुष्टि करें
Q3: -A और -F प्रत्ययों के बीच क्या अंतर है?
-ए प्रत्यय (इस केबल) में मानक पीवीसी जैकेट का उपयोग किया गया है जो स्थिर प्रतिष्ठानों में फिक्स्ड केबल रूटिंग के लिए उपयुक्त है। -एफ प्रत्यय में आग-प्रतिरोधक पीवीसी रोबोट केबल का उपयोग किया गया है,गतिशील झुकने अनुप्रयोगों के लिए डिज़ाइन किया गया (रोबोट ट्रैलिंग केबल), चलती केबल वाहक) और अग्नि-प्रतिरोधक प्रमाणन की आवश्यकता वाले प्रतिष्ठानों के लिए। दोनों में समान विद्युत रेटिंग और एम 12 कनेक्टर हैं;अंतर केबल सामग्री और यांत्रिक लचीलापन विनिर्देश है.
Q4: क्या M12 कनेक्टर अंत जलरोधक है?
M12 कनेक्टर को एक संगत M12 पुरुष कनेक्टर के साथ जोड़ा गया है तो IP67 रेटेड है। IP67 का मतलब है कि जोड़ा हुआ जोड़ 1 मीटर तक पानी में अस्थायी विसर्जन का सामना करता है।कनेक्टर को पूरी तरह से जुड़ा हुआ और लॉक किया जाना चाहिए ️ एक आंशिक रूप से जुड़ा हुआ कनेक्टर IP67 रेटिंग प्रदान नहीं करता हैकेबल स्वयं और नंगे फ्लाइंग लीड अंत स्वतंत्र रूप से IP67 के लिए रेटेड नहीं हैं।
Q5: XS2F-D421 श्रृंखला में किस लंबाई के वेरिएंट उपलब्ध हैं?
XS2F-D421 श्रृंखला कई केबल लंबाई में उपलब्ध है, जो भाग संख्या में अक्षर कोड द्वारा पहचानी जाती हैः C = 1m, D = 2m, E = 3m, G = 5m, J = 10m, K = 15m, L = 20m।प्रत्यय (-A या -F) तब केबल प्रकार की पहचान करता हैसेंसर माउंटिंग बिंदु और पैनल प्रवेश बिंदु के बीच की दूरी के आधार पर लंबाई का चयन करें, रूटिंग के लिए कुछ सीमा के साथ।
