Turck Bi15-M30-AP6X | इंडक्टिव प्रॉक्सिमिटी सेंसर — 15mm, M30, PNP NO, 10–30VDC, फ्लश माउंट, 300Hz, 2m केबल

अवलोकन

यह Turck Bi15-M30-AP6X Turck की Bi सीरीज़ का एक फ्लश-माउंटेबल इंडक्टिव प्रॉक्सिमिटी सेंसर है, जो 15mm की नाममात्र सेंसिंग दूरी प्रदान करता है, जो M30 सिलिंड्रिकल हाउसिंग से PNP नॉर्मली ओपन आउटपुट पर है।

यह 10 से 30V DC तक चलता है — जिसमें 12V और 24V DC कंट्रोल सिस्टम दोनों शामिल हैं — लोड के माध्यम से 200mA तक खींचता है, और मध्यम गति से चलने वाले धात्विक लक्ष्यों का पता लगाने के लिए 300Hz तक स्विच करता है।

2-मीटर प्री-वायर्ड केबल इसे सीधे मशीन के सेंसर हार्नेस से जोड़ता है, जिसके लिए अलग फील्ड कनेक्टर की आवश्यकता नहीं होती है।

फ्लश-माउंट M30 सेंसर से पंद्रह मिलीमीटर वह विशिष्ट संयोजन है जिसके लिए यह मॉडल बनाया गया है।

फ्लश माउंटिंग का मतलब है कि सेंसर का चेहरा धातु ब्रैकेट के साथ समतल या उसमें धंसा हुआ बैठता है, जो गुजरने वाले लक्ष्यों द्वारा यांत्रिक प्रभाव से सेंसिंग चेहरे की रक्षा करता है और तंग गुहाओं में स्थापना की अनुमति देता है जहां एक नॉन-फ्लश सेंसर का उभरा हुआ चेहरा लक्ष्य या आसपास की संरचना से संपर्क करेगा।

15mm सेंसिंग दूरी माउंटेड सेंसर और पता लगाए गए लक्ष्य के दृष्टिकोण पथ के बीच आवश्यक क्लीयरेंस प्रदान करती है — लक्ष्य भिन्नता, कंपन और मशीन के यांत्रिक डिजाइन में टॉलरेंस स्टैक के लिए पर्याप्त मार्जिन।

PNP (सोर्सिंग) आउटपुट यूरोपीय मशीन डिजाइन में व्यापक रूप से उपयोग किए जाने वाले PNP-इनपुट PLC कार्ड मानक के साथ संगत है।

जब कोई धात्विक लक्ष्य सेंसिंग क्षेत्र में प्रवेश करता है, तो आउटपुट ट्रांजिस्टर चालू हो जाता है और लोड से कॉमन रिटर्न तक पॉजिटिव सप्लाई रेल से जुड़े लोड — PLC इनपुट, रिले कॉइल, या इंडिकेटर — को करंट सोर्स करता है।

मुख्य विनिर्देश

फ्लश माउंट एट M30 — मैकेनिकल एडवांटेज

Bi15-M30-AP6X जैसे फ्लश-माउंटेबल सेंसर अपने इलेक्ट्रोमैग्नेटिक सेंसिंग फील्ड को सेंसिंग फेस के सामने कसकर ले जाते हैं, जो किनारों पर न्यूनतम रूप से प्रोजेक्ट करता है।

यह फील्ड ज्यामिति सेंसर बॉडी में एकीकृत शील्डिंग द्वारा प्राप्त की जाती है — सेंसर फेस के चारों ओर कंडक्टिव रिंग फील्ड को आगे केंद्रित करती है और पार्श्व प्रक्षेपण को दबाती है, जिससे सेंसर को फेस को छोड़कर सभी तरफ धातु से घिरा जा सकता है, बिना संवेदनशीलता खोए।

व्यावहारिक परिणाम यह है कि नॉन-फ्लश सेंसर जो लचीलापन प्रदान नहीं करते हैं: Bi15-M30-AP6X को स्टील ब्रैकेट में थ्रेड किया जा सकता है और प्रदान किए गए हेक्स नट के साथ लॉक किया जा सकता है, जिसका चेहरा सतह के साथ फ्लश होता है, इसे गुजरने वाले पैलेट, वर्कपीस या चेन से टकराने से बचाता है।

कन्वेयर लाइनों, पैलेट ट्रांसफर सिस्टम और प्रेस टूलिंग पर जहां सेंसिंग पॉइंट चलती भारी घटकों के पथ में होता है, फ्लश माउंटिंग एक सुविधा नहीं है — यह वह विनिर्देश है जो सेंसर को मशीन के उत्पादन जीवन भर भौतिक रूप से बरकरार रखता है।

M30 × 1.5mm थ्रेड एक मानक मेट्रिक थ्रेड प्रारूप है जो यूरोपीय-मानक मशीन डिजाइनों में सामान्य लॉक नट हार्डवेयर को समायोजित करता है और Turck के M30 माउंटिंग एक्सेसरीज़ की पूरी श्रृंखला के साथ संगत है।

300Hz स्विचिंग फ्रीक्वेंसी और लोड करंट

तीन सौ हर्ट्ज लगभग 3.3ms के स्विचिंग चक्र के अनुरूप है — मध्यम कन्वेयर गति से चलने वाले लक्ष्यों या विशिष्ट फीड दरों पर मशीन वाले फीचर्स को पास करने का पता लगाने के लिए पर्याप्त है।

1 m/s की गति से कन्वेयर पर सेंसर फेस से गुजरने वाले 15mm लक्ष्य के लिए, 300Hz लक्ष्य के गुजरने के दौरान लगभग चार डिटेक्शन चक्र प्रदान करता है — विश्वसनीय एज डिटेक्शन और स्थिर आउटपुट स्विचिंग के लिए पर्याप्त से अधिक।

200mA अधिकतम लोड करंट मानक PLC इनपुट लोड (आमतौर पर 5–20mA), छोटे रिले कॉइल (20–100mA), और सीधे इंडिकेटर लैंप को कवर करता है। 200mA से ऊपर के करंट-भूखे लोड के लिए सेंसर आउटपुट से सीधे कनेक्शन के बजाय एक इंटरपोजिंग रिले की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

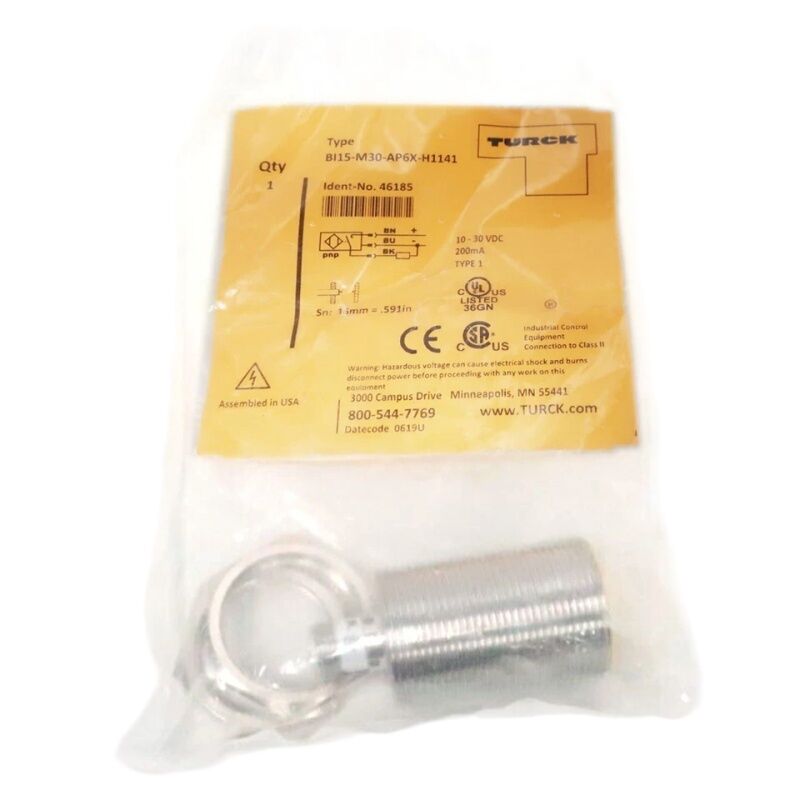

Q1: क्या Bi15-M30-AP6X, Bi15-M30-AP6X-H1141 के समान है?

H1141 प्रत्यय विशिष्ट केबल और कनेक्टर वेरिएंट की पहचान करता है। Bi15-M30-AP6X आधार भाग संख्या है जो सेंसर के विद्युत और यांत्रिक विनिर्देश का वर्णन करती है: 15mm सेंसिंग, M30, PNP NO, 10–30V DC।

H1141 पदनाम विशेष केबल संस्करण को निर्दिष्ट करता है — इस मामले में एक पूर्व-इकट्ठे 2-मीटर केबल। दोनों एक ही सेंसर डिजाइन का उल्लेख करते हैं।

ऑर्डर करते समय, अपने इंस्टॉलेशन के लिए सही कनेक्शन शैली सुनिश्चित करने के लिए केबल/कनेक्टर प्रत्यय सहित पूर्ण भाग संख्या की पुष्टि करें।

Q2: क्या Bi15-M30-AP6X स्टेनलेस स्टील या एल्यूमीनियम लक्ष्यों का पता लगा सकता है?

हाँ, कम प्रभावी सेंसिंग दूरी के साथ। इंडक्टिव सेंसर सभी विद्युत रूप से प्रवाहकीय धातुओं पर प्रतिक्रिया करते हैं, लेकिन सेंसिंग दूरी मानक लौह लोहे के लक्ष्यों के लिए रेटेड है।

स्टेनलेस स्टील के लिए, प्रभावी दूरी आमतौर पर लोहे की रेटिंग का 60-80% होती है; एल्यूमीनियम और पीतल के लिए, यह लगभग 30-50% तक गिर जाती है। यदि पता लगाया गया लक्ष्य गैर-लौह है, तो Turck के सुधार कारक डेटा से उस सामग्री के लिए प्राप्त सेंसिंग दूरी को सत्यापित करें और तदनुसार माउंटिंग स्थिति को समायोजित करें।

Q3: Bi15-M30-AP6X (फ्लश) और 15mm सेंसिंग दूरी वाले नॉन-फ्लश M30 सेंसर के बीच क्या अंतर है?

एक नॉन-फ्लश (अनशील्डेड) M30 सेंसर अपने इलेक्ट्रोमैग्नेटिक फील्ड को सेंसिंग फेस से परे और किनारों तक प्रोजेक्ट करता है, जो दिए गए बॉडी साइज के लिए अधिक सेंसिंग दूरी प्रदान करता है लेकिन धातु से घिरा हुआ माउंट नहीं किया जा सकता है — आसपास की धातु फील्ड को अवशोषित करती है और पता लगाने को कम या समाप्त कर देती है।

Bi15-M30-AP6X का फ्लश डिज़ाइन फील्ड को आगे केंद्रित करता है, जिससे मेटल ब्रैकेट इंस्टॉलेशन सक्षम होता है, लेकिन सेंसिंग दूरी को 15mm तक सीमित करने की कीमत पर, बजाय 20-22mm के जो एक अनशील्डेड M30 खुले हवा में प्राप्त कर सकता है।

Q4: LED इंडिकेटर — यह क्या दर्शाता है?

Bi15-M30-AP6X पर सिंगल LED तब जलता है जब आउटपुट सक्रिय (ON) स्थिति में होता है — लक्ष्य का पता चला, आउटपुट ट्रांजिस्टर कंडक्टिंग।

यह एक आउटपुट स्थिति इंडिकेटर है, पावर इंडिकेटर नहीं। एक जली हुई LED पुष्टि करती है कि एक लक्ष्य सेंसिंग फील्ड के भीतर है और आउटपुट कंडक्ट कर रहा है — सेटअप सत्यापन और लाइव मशीन पर त्वरित समस्या निवारण के लिए उपयोगी है, जिसके लिए अलग वोल्टमीटर की आवश्यकता नहीं होती है।

Q5: Bi15-M30-AP6X में कौन से सुरक्षा सर्किट शामिल हैं?

Turck की Bi सीरीज़ इंडक्टिव सेंसर में सप्लाई कनेक्शन की पोलरिटी रिवर्सल और आउटपुट पर शॉर्ट सर्किट के खिलाफ सुरक्षा शामिल है — सेंसर को सप्लाई की गलत पोलरिटी या इंस्टॉलेशन के दौरान आउटपुट वायर के शॉर्ट होने से नुकसान नहीं होगा।

ये सुरक्षाएं इंस्टॉलेशन त्रुटि के जोखिम को कम करती हैं और मानक मशीन वायरिंग में बाहरी श्रृंखला सुरक्षा घटकों की आवश्यकता को समाप्त करती हैं। निरंतर शॉर्ट सर्किट या सेंसर की क्षणिक सहनशीलता से परे निरंतर रिवर्स पोलरिटी से नुकसान होगा, इसलिए वायरिंग त्रुटियों को तुरंत हल करें।
