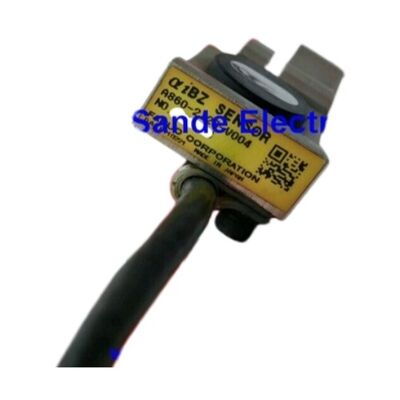

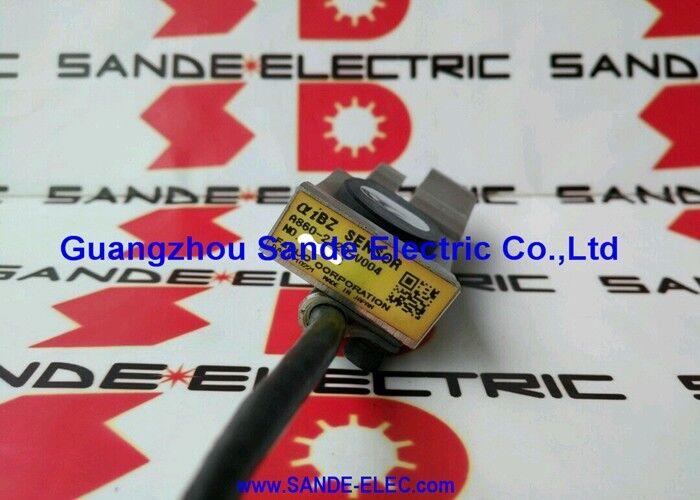

FANUC सेंसर A860-2120-V004

Fanuc A860-2120-V004 ∙ AiBZ स्पिंडल एन्कोडर सेंसर बिना माउंटिंग रिंग ∙ अंतर्निहित एसी स्पिंडल मोटर पोजीशन फीडबैक, केवल सेंसर तत्व

भाग संख्याःA860-2120-V004

श्रृंखला:A860-2120

निर्माता:फानुक कॉर्पोरेशन

विवरण:AiBZ सेंसर W/O माउंटिंग रिंग

आवेदनःFanuc अंतर्निहित एसी धुरी मोटर स्थिति और गति प्रतिक्रिया

हार्डवेयर:केवल सेंसर तत्व (माउंटिंग रिंग शामिल नहीं)

स्थितिःनया / नवीनीकृत

अवलोकन

दFanuc A860-2120-V004Fanuc के अंतर्निहित एसी धुरी मोटर्स के लिए A860-2120 AiBZ एन्कोडर का केवल सेंसर संस्करण है जो कि माउंटिंग रिंग की अनुपस्थिति को छोड़कर हर पहलू में A860-2120-V003 के साथ कार्यात्मक रूप से समान है।

सेंसर तत्व वह भाग है जो पहनता है और विफल हो जाता है; माउंटिंग रिंग, जब जंग या यांत्रिक रूप से क्षतिग्रस्त नहीं होती है,कई सेंसर प्रतिस्थापन से अधिक रहता है क्योंकि यह एक निष्क्रिय यांत्रिक घटक है जिसमें कोई इलेक्ट्रॉनिक सामग्री और कोई चलती भाग नहीं है.

व्यवहार में, एक पुराने स्पिंडल मोटर पर पहले सेंसर की प्रतिस्थापन अक्सर मूल माउंटिंग रिंग को स्वीकार्य स्थिति में पाता है।

उस परिदृश्य में A860-2120-V004 आर्थिक रूप से सही विकल्प हैः अंगूठी मशीन में रहती है, विफल सेंसर तत्व को हटा दिया जाता है, नया V004 सेंसर मौजूदा अंगूठी में दबाया जाता है,और केबल फिर से जुड़ा हुआ है.

यह मशीन बिना अतिरिक्त लागत और एक अंगूठी की आपूर्ति के अधिग्रहण के समय के लिए फिर से काम कर रही है।

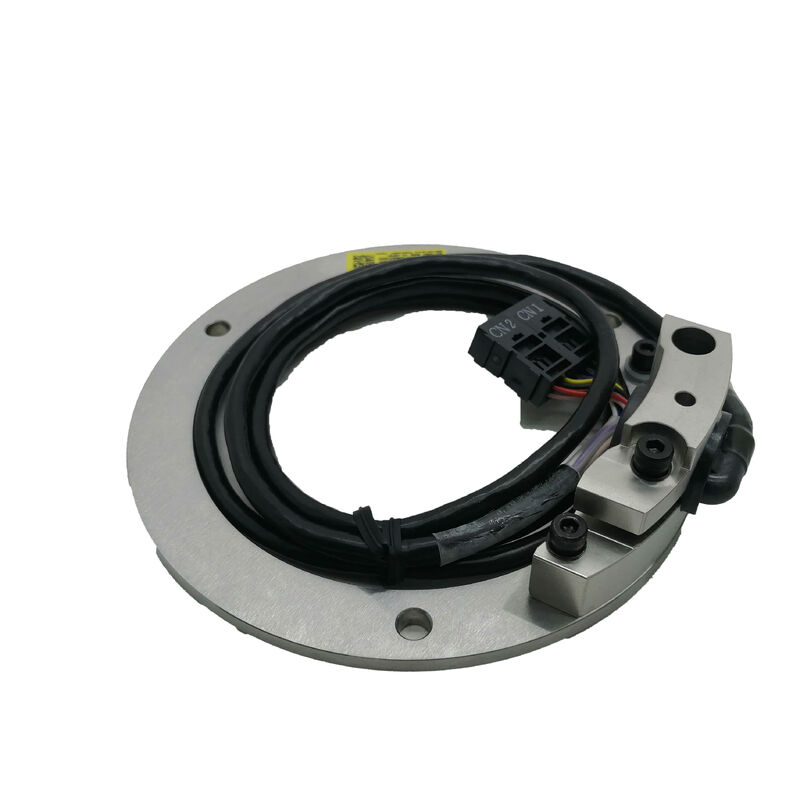

जहां A860-2120-V003 (रिंग के साथ) सही विकल्प है जब अंगूठी शारीरिक रूप से क्षतिग्रस्त है, जब सेंसर और अंगूठी एक मिलान विधानसभा के रूप में एक धुरी ओवरहाल के दौरान बदल रहे हैं,या जब मशीन के मौजूदा अंगूठी सेवा योग्य होने पर भरोसा करने के बजाय एक तैयार-से-इंस्टॉल स्पेयर के रूप में एक पूर्ण विधानसभा की आवश्यकता होती है.

प्रमुख विनिर्देश

V003 के बजाय V004 कब चुनें

V004 (केवल सेंसर) और V003 (रिंग के साथ सेंसर) के बीच का निर्णय एक रखरखाव इंजीनियरिंग विकल्प है, प्रदर्शन विकल्प नहीं है। एक बार स्थापित होने के बाद दोनों समान एन्कोडर फ़ंक्शन प्रदान करते हैं।चर हैं:

मौजूदा अंगूठी की स्थितिःएक अंगूठी है कि कोई संक्षारण नहीं है, कोई भौतिक क्षति, और मूल निर्माण से अपने आयामी सटीकता बनाए रखता है V004 सेंसर के साथ पूरी तरह से काम करेगा। निर्णय लेने से पहले,अंकन के लिए अंगूठी छेद का निरीक्षण करें, यदि संभव हो तो छेद के व्यास को मापें और बैठने की सतहों की जांच करें।

स्थापना इतिहासःएक अंगूठी है कि एक उच्च तापमान धुरी वातावरण में गलत उपकरण उपयोग, थर्मल चक्र के साथ कई रखरखाव चक्र के माध्यम से सेवा में किया गया है,या शीतल द्रव के संपर्क में आयामी परिवर्तन हो सकता है जो हवा के अंतराल को प्रभावित करते हैं. संदेह होने पर, V003 के साथ प्रतिस्थापित करें और पूरी असेंबली का नवीनीकरण करें.

डाउनटाइम की लागतःऐसी सुविधाओं में जहां धुरी के डाउनटाइम बेहद महंगे हैं,एक पूर्ण V003 सेट के साथ एक स्थापित करने के लिए तैयार स्पेयर पार्ट के रूप में ️ मौजूदा अंगूठी का मूल्यांकन करने की आवश्यकता नहीं ️ दोष पहचान और मशीन-पुनः उपयोग में आने के बीच का समय कम करता है.

समय के दबाव में विद्यमान अंगूठी का निरीक्षण और माप करने के श्रम की तुलना में अंगूठी की अतिरिक्त लागत बहुत कम है।

स्पिंडल नियंत्रण लूप में AiBZ सेंसर

A860-2120 श्रृंखला में AiBZ सेंसर अंतर्निहित धुरी मोटर के बंद लूप नियंत्रण के आधार पर बैठता है।सेंसर को हटाने या खराब सेंसर के साथ काम करने से मोटर को सर्वो-नियंत्रित धुरी से एक ओपन-लूप इंडक्शन मोटर में बदल दिया जाता है जो उन्मुखीकरण में असमर्थ होता है, टैपिंग, या सी-अक्ष कार्यों.

सेंसर के आउटपुट को स्पिंडल एम्पलीफायर के एन्कोडर रिसीव सर्किट द्वारा संसाधित किया जाता है,जो ए-चरण और बी-चरण चतुर्भुज सिग्नल का उपयोग करता है वृद्धिशील स्थिति परिवर्तनों को ट्रैक करने के लिए और Z-चरण एक बार प्रति क्रांति पल्स पावर-अप के बाद पूर्ण स्थिति को फिर से स्थापित करने के लिए. सामान्य संचालन में,एम्पलीफायर का एन्कोडर स्वास्थ्य निगरानी प्रत्येक मोड़ पर संकेत आयाम और पल्स अखंडता की जाँच करता है ️ कोई भी महत्वपूर्ण गिरावट एन्कोडर अलार्म को ट्रिगर करती है जो समस्या निवारण शुरू करती है.

कठोर टैपिंग चक्र या सिंक्रनाइज्ड धागा काटने वाली मशीनों पर, एन्कोडर सिग्नल की गुणवत्ता सीधे धागा पिच की सटीकता को प्रभावित करती है। Partial signal degradation — where the encoder is producing output but with amplitude below nominal — may manifest as occasional threading errors under high cutting load before the drive generates a hard fault.

यदि एक मशीन एक साफ एन्कोडर अलार्म के बिना असंगत थ्रेडिंग सटीकता दिखा रही है, तो सेंसर सिग्नल आयाम को ए 860-2120 श्रृंखला के लिए Fanuc के विनिर्देश के खिलाफ जांचना चाहिए।

संगतता और स्रोत नोट्स

A860-2120 सेंसर श्रृंखला में कई V- प्रत्यय वेरिएंट शामिल हैं, V003, V004, V007, V013, और अन्य, कनेक्शन लंबाई, केबल रूटिंग और माउंटिंग हार्डवेयर में अंतर के साथ।

V004 केवल A860-2120 श्रृंखला भर में सेंसर तत्व है। सही प्रतिस्थापन की पहचान करते समय,मोटर के रखरखाव दस्तावेज या सेंसर के लेबल से पूर्ण भाग संख्या से मेल खाने के बजाय सभी A860-2120 वेरिएंट के साथ V004 स्वतंत्र रूप से इंटरचेंज करता है.

Fanuc अपने αi-सीरीज के अंतर्निहित धुरी मोटर्स के लिए A860-2120 श्रृंखला बनाता है।

मशीन में विशिष्ट मोटर मॉडल यह निर्धारित करता है कि कौन सा A860-2120 संस्करण सही है।Fanuc की धुरी मोटर स्पेयर पार्ट्स सूची (Fanuc सेवा या अधिकृत सेवा भागीदारों से उपलब्ध) मोटर मॉडल नंबरों को सेंसर भाग संख्याओं के साथ मैप करती है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सेंसर को "W/O MOUNTING RING" लिखा गया है क्या यह अभी भी ऐसी मशीन में स्थापित किया जा सकता है जिसमें वर्तमान में V003 (रिंग के साथ) स्थापित है?

हाँ. V004 सेंसर तत्व V003 मूल रूप से शामिल है कि एक ही माउंटिंग अंगूठी में फिट बैठता है. एक प्रतिस्थापन करने के लिए जबःरिंग से V003 सेंसर तत्व निकालें (रिंग आमतौर पर मोटर आवास में रहता है), जांच और अंगूठी की स्थिति की पुष्टि, फिर मौजूदा अंगूठी में V004 सेंसर डालें।

यांत्रिक संयोजन और वायु अंतर मूल V003 स्थापना के समान हैं, यह मानते हुए कि अंगूठी क्षतिग्रस्त नहीं है।

Q2: मैं V003 के बजाय V004 का ऑर्डर करने से पहले यह कैसे पुष्टि कर सकता हूं कि मौजूदा माउंटिंग रिंग अभी भी सेवा योग्य है या नहीं?

मशीन को सुरक्षित रूप से बंद करके और एन्कोडर गुहा तक पहुँचने के साथ, रिंग को दृश्य दरारों, संक्षारण पिट, बोर या सीट के चेहरे के विकृत होने के लिए जांचें।और शीतल द्रव के दूषित होने के सबूत जो कि छेद व्यास को बदलने वाले स्केल जमा को पैदा कर सकते हैं.

यदि अंगूठी में इनमें से कोई भी समस्या नहीं है, तो यह संभवतः सेवा योग्य है। यदि अंगूठी बोर स्पष्ट रूप से गोल से बाहर है, क्षय हो गया है, या कोई संरचनात्मक क्षति है, तो V003 को एक नया अंगूठी शामिल करने का आदेश दें।

यदि संदेह है, तो V003 और V004 के बीच लागत अंतर आमतौर पर एक सीमांत अंगूठी को बदलने के लिए एक दोहराव रखरखाव प्रक्रिया की लागत से छोटा होता है।

Q3: क्या V004 को स्थापना के बाद किसी भी प्रोग्रामिंग परिवर्तन की आवश्यकता है?

नहीं.A860-2120 सेंसर श्रृंखला V003/V004 संस्करण के बावजूद एक ही सिग्नल इंटरफेस उत्पन्न करती है दोनों एक ही सिग्नल स्तर और कनेक्टर विन्यास के साथ एक ही AiBZ एन्कोडर प्रोटोकॉल का उपयोग करते हैंV003 को V004 से बदलना (या इसके विपरीत) किसी भी सीएनसी पैरामीटर परिवर्तन की आवश्यकता नहीं है।

स्थापना के बाद, मानक प्रतिस्थापन सत्यापन (ओरिएंटेशन टेस्ट, एन्कोडर डायग्नोस्टिक चेक) किसी भी सॉफ्टवेयर समायोजन के बिना सही कार्य की पुष्टि करता है।

Q4: AiBZ सेंसर की विफलता का कारण क्या है, और क्या हार्ड फॉल्ट होने से पहले विफलता की भविष्यवाणी की जा सकती है?

सामान्य विफलता मोड में दूषित होने की प्रविष्टि (सेंसर आवास में शीतलक प्रवेश करना और इलेक्ट्रॉनिक्स या सिग्नल ट्रैक को काटना) शामिल है।आन्तरिक सोल्डर जोड़ों की कंपन से प्रेरित यांत्रिक विफलता, और ऑप्टिकल एन्कोडर प्रकारों में एलईडी/फोटोडेटेक्टर गिरावट।

प्रारंभिक संकेतों में एनकोडर अलार्म की आवृत्ति में वृद्धि शामिल है जो बिजली चक्र पर स्पष्ट होते हैं (अंतराल संकेत की ओर इशारा करते हैं),धुरी उन्मुखीकरण स्टॉप स्थिति में बहाव (Z-पल्स टाइमिंग परिवर्तन का सुझाव), और एम्पलीफायर के डायग्नोस्टिक पर दिखाई देने वाला सिग्नल का आयाम कम हो गया है।

समय के साथ एन्कोडर अलार्म इतिहास और अभिविन्यास स्थिरता की निगरानी एक कठिन विफलता से पहले अग्रिम चेतावनी प्रदान करती है।

Q5: क्या नवीनीकृत A860-2120-V004 नए के लिए एक व्यवहार्य विकल्प है?

हाँ, योग्यता के साथ. प्रतिष्ठित Fanuc सेवा भागीदारों और विशेषज्ञ नवीनीकरण को अलग करने, साफ, पहने आंतरिक घटकों को बदलने,और पुनर्विक्रय से पहले Fanuc के संकेत विनिर्देश के खिलाफ नवीनीकृत सेंसर का परीक्षणएक गुणवत्ता पुनर्विक्रेता से एक नवीनीकृत V004 मानक उत्पादन उपयोग के लिए एक व्यवहार्य रखरखाव भाग है।

महत्वपूर्ण उत्पादन चलाने वाली मशीनों के लिए, जहां धुरी के डाउनटाइम बेहद महंगे होते हैं, नए सेंसर शेष सेवा जीवन में उच्चतम विश्वास प्रदान करते हैं।

कम लागत पर एक नवीनीकृत सेंसर कम आलोचनात्मकता वाली मशीनों, बैकअप मशीनों या जहां बजट प्रतिबंध लागू होते हैं, के लिए उपयुक्त है।
