MR-JHSCBL2M-H मित्सुबिशी एन्कोडर केबल 2m MRJHSCBL2MH मूल नया

Mitsubishi MR-JHSCBL2M-H | सर्वो एन्कोडर फीडबैक केबल — 2m, उच्च बेंडिंग लाइफ, HC-SFS / HC-LFS / HC-UFS / HC-RFS सीरीज़, MR-J2S एम्पलीफायर

अवलोकन

यह Mitsubishi MR-JHSCBL2M-H Mitsubishi के MELSERVO MR-J2S सीरीज़ सर्वो सिस्टम के लिए 2-मीटर एन्कोडर फीडबैक केबल है।

यह मोटर के एन्कोडर से MR-J2S सर्वो एम्पलीफायर तक स्थिति और गति फीडबैक डेटा ले जाता है — यह क्लोज्ड-लूप सिग्नल है जो ऑपरेशन के हर पल मोटर शाफ्ट की स्थिति निर्धारित करता है।

इस केबल के ठीक से काम न करने पर, सर्वो लूप खुला रहता है, एम्पलीफायर स्थिति या गति को नियंत्रित नहीं कर सकता है, और मशीन एक्सिस कार्य नहीं कर सकती है।

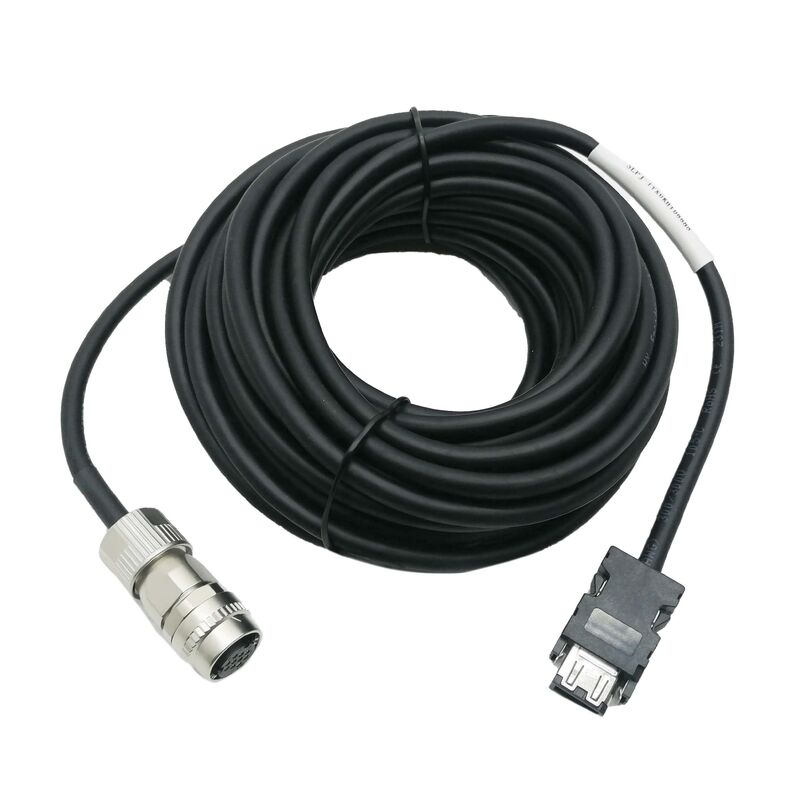

केबल दोनों सिरों पर फ़ैक्टरी-टर्मिनेटेड कनेक्टर के साथ आती है: एम्पलीफायर-साइड कनेक्टर सीधे MR-J2S एम्पलीफायर पर CN2 एन्कोडर इनपुट सॉकेट से जुड़ता है, और मोटर-साइड कनेक्टर संगत HC-सीरीज़ मोटर पर एन्कोडर कनेक्टर से जुड़ता है। किसी भी फ़ील्ड वायरिंग, क्रिम्पिंग या पिन डालने की आवश्यकता नहीं है — इंस्टॉलेशन एक प्लग-इन प्रक्रिया है।

यह फ़ैक्टरी टर्मिनेशन केवल सुविधाजनक नहीं है। एन्कोडर फीडबैक सिग्नल कम वोल्टेज और कम करंट स्तरों पर संचालित होता है, और कोई भी खराब-टर्मिनेटेड कनेक्शन संपर्क प्रतिरोध भिन्नता, रुक-रुक कर सिग्नल हानि, या ग्राउंड शोर पेश करता है जिसे सर्वो एम्पलीफायर एन्कोडर दोष के रूप में पढ़ता है। Mitsubishi के फ़ैक्टरी-क्रिम्प्ड और परीक्षण किए गए कनेक्टर असेंबली केबल के पथ में सबसे सिग्नल-क्रिटिकल बिंदुओं पर इस जोखिम को समाप्त करते हैं।

भाग संख्या में -H प्रत्यय का Mitsubishi द्वारा उनके सर्वो केबल विनिर्देशों में स्थापित एक विशिष्ट तकनीकी अर्थ है: यह एक लंबी बेंडिंग लाइफ कंस्ट्रक्शन की पहचान करता है, जो -L प्रत्यय मानक बेंडिंग लाइफ केबल से अलग है।

MR-JHSCBL2M-H उन इंस्टॉलेशन के लिए बनाया गया है जहाँ केबल बार-बार झुकने के अधीन होती है — केबल कैरियर (ऊर्जा श्रृंखला), चलती सैडल, रोबोट आर्म, और इसी तरह के गतिशील अनुप्रयोग जहाँ केबल मशीन के ऑपरेटिंग जीवन भर बार-बार झुकने से गुजरती है।

एक मानक -L केबल का उपयोग गतिशील अनुप्रयोग में समय के साथ फ्लेक्स पॉइंट पर आंतरिक कंडक्टर थकान फ्रैक्चर विकसित करेगा, जिससे रुक-रुक कर एन्कोडर दोष उत्पन्न होगा जिसे निदान करना मुश्किल है क्योंकि केबल बाहरी रूप से बरकरार दिखाई देती है।

केबल का स्ट्रैंडिंग कंस्ट्रक्शन, इन्सुलेशन सामग्री और जैकेट कंपाउंड सभी को इस थकान तंत्र का विरोध करने के लिए निर्दिष्ट किया गया है, जो निरंतर झुकने के तहत काफी लंबी सेवा जीवन प्रदान करता है।

यह केबल HC-SFS, HC-LFS, HC-UFS, और HC-RFS मोटर सीरीज़ — Mitsubishi की MELSERVO मोटर लाइनअप में मध्यम से बड़े फ्रेम मोटर — के साथ-साथ 2000r/min HA-LFS सीरीज़ के साथ संगत है।

ये मोटर समान एन्कोडर कनेक्टर पिनआउट का उपयोग करते हैं, जिससे MR-JHSCBL2M-H मोटर फ्रेम आकार के अनुसार वेरिएंट चयन के बिना संगत मोटर रेंज में सेवा कर सकता है।

एक अलग केबल परिवार (MR-JCCBL सीरीज़) छोटे HC-KFS और HC-MFS मोटरों की सेवा करता है, जो एक अलग मोटर-एंड कनेक्टर प्रारूप का उपयोग करते हैं।

मुख्य विनिर्देश

लंबी बेंडिंग लाइफ (-H) — कंस्ट्रक्शन अंतर

-H और -L बेंडिंग लाइफ के बीच का अंतर एक सामग्री इंजीनियरिंग अंतर है, न कि एक मार्केटिंग वर्गीकरण। Mitsubishi केबल क्रॉस-सेक्शन में एक साथ लागू कई डिज़ाइन विकल्पों के माध्यम से लंबी बेंडिंग लाइफ रेटिंग प्राप्त करता है।

कंडक्टर स्ट्रैंडिंग मानक फ्लेक्स केबलों की तुलना में महीन तार स्ट्रैंड का उपयोग करती है — छोटे व्यास वाले तार के अधिक स्ट्रैंड, जो झुकने के यांत्रिक तनाव को कंडक्टर तत्वों की एक बड़ी संख्या में वितरित करता है।

जब एक केबल को बार-बार मोड़ा जाता है, तो मोड़ के बाहरी त्रिज्या पर तनाव टेंशन में कंडक्टर स्ट्रैंड द्वारा लिया जाता है। महीन स्ट्रैंडिंग के साथ, प्रत्येक व्यक्तिगत स्ट्रैंड प्रति मोड़ चक्र एक छोटा तनाव वृद्धि देखता है, और प्रति इकाई झुकने वाले चक्रों का संचयी धातु थकान क्षति कम होती है।

व्यक्तिगत कंडक्टरों पर इन्सुलेशन सामग्री को व्यापक तापमान रेंज पर लचीलेपन के लिए तैयार किया गया है, जो मानक पीवीसी इन्सुलेशन औद्योगिक तापमान साइक्लिंग के निरंतर संपर्क के बाद विकसित होने वाले भंगुरता से बचता है।

बाहरी जैकेट कंपाउंड को भी इसी तरह घर्षण प्रतिरोध और बिना टूटे बार-बार झुकने के लिए चुना जाता है।

एक साथ, ये सामग्री विकल्प केबल कैरियर या चलती एक्सिस में केबल के सेवा जीवन को एक मानक केबल द्वारा प्रदान किए जाने वाले अंश से मशीन के रखरखाव अंतराल से मेल खाने या उससे अधिक होने वाले आंकड़े तक बढ़ाते हैं।

एक निश्चित इंस्टॉलेशन के लिए — जहाँ केबल को कंड्यूट में रूट किया जाता है, क्लैंप किया जाता है, और प्रारंभिक सेटअप के बाद कभी भी फ्लेक्स नहीं किया जाता है — -H केबल अभी भी सही ढंग से काम करती है, लेकिन बेंडिंग लाइफ का लाभ नहीं उठाया जाता है।

उस संदर्भ में, -L मानक केबल भी पर्याप्त होगी। -H तब सही विकल्प है जब भी केबल पथ में केबल कैरियर, एक घूमने वाला दरवाजा प्रवेश, एक चलती पुल, या कोई भी रूटिंग शामिल हो जहाँ केबल चक्रीय रूप से झुकती और खुलती है।

एन्कोडर सिग्नल अखंडता और केबल रूटिंग

HC-सीरीज़ मोटर से एन्कोडर फीडबैक डेटा केबल के आंतरिक कंडक्टरों पर सीरियल संचार प्रोटोकॉल का उपयोग करता है।

यह एक साधारण पल्स काउंट नहीं है — एन्कोडर स्थिति, गति और एन्कोडर स्वास्थ्य जानकारी युक्त एक सीरियल डेटा पैकेट उत्पन्न करता है जिसे MR-J2S एम्पलीफायर प्रत्येक सर्वो चक्र (मानक MR-J2S ऑपरेशन में 125μs अंतराल पर) पर संसाधित करता है।

सिग्नल गुणवत्ता में कोई भी गिरावट — बढ़ा हुआ शोर, सीमांत वोल्टेज स्तर, रुक-रुक कर संपर्क — सीधे एम्पलीफायर पर सर्वो अलार्म स्थितियों में बदल जाता है।

इस कारण से, एन्कोडर केबल रूटिंग को केबल को रूट करने के समान ही सावधानी बरतने की आवश्यकता होती है।

जहां संभव हो, एन्कोडर केबल को पावर केबलों (मोटर U/V/W फेज और मुख्य सर्किट पावर) से शारीरिक रूप से अलग रखें; मोटर पावर केबलों में स्विचिंग करंट से विद्युत चुम्बकीय प्रेरण शोर को एन्कोडर सिग्नल में जोड़ता है यदि दोनों केबल प्रकार एक ही कंड्यूट में बंडल किए जाते हैं।

जहां अलगाव संभव नहीं है, समानांतर चलाने के बजाय दो केबल प्रकारों को समकोण पर पार करें।

एन्कोडर केबल के शील्ड को Mitsubishi की वायरिंग आरेख के अनुसार एम्पलीफायर छोर पर जोड़ा जाना चाहिए — इस प्रकार की केबल पर दोनों सिरों पर शील्ड को ग्राउंड करने से एक ग्राउंड लूप बनता है जो सिग्नल को अस्वीकार करने के बजाय उसमें कम-आवृत्ति वाला हम पेश कर सकता है।

संगत मोटर और एम्पलीफायर संदर्भ

MR-JHSCBL2M-H समान-विनिर्देश केबलों के एक परिवार में 2m लंबाई है जो केवल लंबाई में भिन्न होती हैं। समान -H लंबी बेंडिंग लाइफ कंस्ट्रक्शन और मोटर/एम्पलीफायर संगतता रेंज में लागू होती है: MR-JHSCBL5M-H (5m), MR-JHSCBL10M-H (10m), MR-JHSCBL15M-H (15m), और MR-JHSCBL20M-H (20m)।

जब किसी एप्लिकेशन को मानक उपलब्ध लंबाई से लंबी केबल रन की आवश्यकता होती है, तो MR-J2S सिस्टम मध्यवर्ती केबल अनुभागों के साथ जंक्शन कनेक्टर दृष्टिकोण का भी समर्थन करता है — अधिकतम कुल एन्कोडर केबल लंबाई और लंबी रन के लिए अनुशंसित दृष्टिकोण के लिए लागू MR-J2S सर्वो एम्पलीफायर निर्देश मैनुअल से परामर्श करें।

MR-JHSCBL2M-H की 2m लंबाई इसे एक विशिष्ट इंस्टॉलेशन संदर्भ में रखती है: यह मुख्य रूप से तब उपयोग की जाती है जब सर्वो एम्पलीफायर और मोटर निकटता में होते हैं — एक ड्राइव कैबिनेट सीधे मशीन के बगल में या उस पर लगा होता है, या एक मशीन डिज़ाइन जहाँ मोटर-से-कैबिनेट दूरी जानबूझकर छोटी रखी जाती है ताकि 2m केबल रन को आंदोलन और रखरखाव के लिए कुछ ढील के साथ अनुमति मिल सके।

बड़ी मशीनों के लिए जहाँ कैबिनेट से मोटर एक्सिस तक केबल कैरियर रन लंबा होता है, 5m या 10m वेरिएंट अधिक सामान्य होते हैं।

हैंडलिंग और भंडारण

MR-JHSCBL2M-H कटिंग ऑयल, हाइड्रोलिक तरल पदार्थ, या पानी-घुलनशील कूलेंट के प्रतिरोध के लिए रेटेड नहीं है।

मशीन टूल इंस्टॉलेशन में जहाँ मोटर के पास कूलेंट मिस्ट या तरल छींटे मौजूद होते हैं, केबल को शारीरिक रूप से संरक्षित किया जाना चाहिए — या तो सील कंड्यूट के माध्यम से रूट किया जाना चाहिए, स्प्लिट स्लीव या नालीदार कंड्यूट जैकेट से संरक्षित किया जाना चाहिए, या मशीन की गार्डेड केबल कैरियर प्रणाली के भीतर रखा जाना चाहिए।

केबल जैकेट में कूलेंट का प्रवेश अंततः इन्सुलेशन को खराब कर देता है और रुक-रुक कर एन्कोडर दोष पैदा कर सकता है जिन्हें केबल इंस्टॉलेशन समस्याओं के बजाय एन्कोडर विफलताओं के रूप में निदान किया जाता है।

भंडारण के लिए, केबल को उसके मूल पैकेजिंग में एक शुष्क वातावरण में सीधे धूप और यूवी एक्सपोजर से दूर रखें।

केबल को न्यूनतम बेंड रेडियस से छोटे रेडियस पर न लपेटें जो केबल के लिए निर्दिष्ट है — भंडारण के दौरान निरंतर तेज झुकने से कंडक्टरों पर पूर्व-तनाव पड़ता है और पहले इंस्टॉलेशन से सेवा जीवन कम हो जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: समान इंस्टॉलेशन के लिए MR-JHSCBL2M-H (-H) और MR-JHSCBL2M-L (-L) केबलों के बीच कार्यात्मक अंतर क्या है?

दोनों केबल समान एन्कोडर फीडबैक सिग्नल को समान कनेक्टर टर्मिनेशन और मोटर/एम्पलीफायर संगतता के साथ ले जाती हैं।

अंतर पूरी तरह से कंडक्टर कंस्ट्रक्शन और जैकेट सामग्री में है — -H गतिशील अनुप्रयोगों (केबल कैरियर, चलती एक्सिस) में बार-बार झुकने के लिए बनाया गया है, जबकि -L स्थिर या अर्ध-स्थिर इंस्टॉलेशन के लिए पर्याप्त है जहाँ केबल को स्थिति में रूट और क्लैंप किया जाता है। एक निश्चित इंस्टॉलेशन में जिसे कभी भी परेशान नहीं किया जाता है, दोनों केबल समान विद्युत प्रदर्शन प्रदान करेंगी।

एक केबल कैरियर एप्लिकेशन में जो प्रति शिफ्ट हजारों बार झुकता है, -H कंडक्टर थकान फ्रैक्चर के कारण रुक-रुक कर दोष पैदा करने से पहले -L से काफी अधिक समय तक चलेगा।

Q2: MR-JHSCBL सीरीज़ और MR-JCCBL सीरीज़ दोनों कहते हैं "MR-J2S के लिए एन्कोडर केबल" — अंतर क्या है और मेरे मोटर को किसकी आवश्यकता है?

दोनों सीरीज़ MR-J2S सिस्टम के भीतर विभिन्न मोटर परिवारों की सेवा करती हैं।

MR-JHSCBL सीरीज़ (MR-JHSCBL2M-H सहित) HC-SFS, HC-LFS, HC-UFS, और HC-RFS मध्यम से बड़े फ्रेम मोटरों की सेवा करती है, जो मोटर छोर पर एक विशिष्ट एन्कोडर कनेक्टर प्रारूप का उपयोग करते हैं।

MR-JCCBL सीरीज़ छोटे HC-KFS और HC-MFS मोटरों की सेवा करती है, जो एक मध्यवर्ती जंक्शन कनेक्टर के साथ एक अलग मोटर-साइड कनेक्टर का उपयोग करते हैं।

अपने मोटर को उसके नेमप्लेट लेबल से पहचानें (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL; HC-KFS, HC-MFS = JCCBL)। गलत सीरीज़ केबल का उपयोग करने से शारीरिक रूप से कनेक्ट नहीं होगा — कनेक्टर प्रारूप अलग हैं — इसलिए इंस्टॉलेशन पर एक गलत पहचान तुरंत स्पष्ट हो जाती है।

Q3: क्या 2m अपर्याप्त होने पर इस केबल को स्प्लिस या जंक्शन कनेक्टर से बढ़ाया जा सकता है?

स्प्लिसिंग की अनुशंसा नहीं की जाती है। एन्कोडर केबल में कोई भी स्प्लिस प्रतिरोध भिन्नता का एक बिंदु, समय के साथ ऑक्सीकरण की संभावना और एक यांत्रिक कमजोर बिंदु पेश करता है।

MR-J2S एन्कोडर फीडबैक सख्त समय आवश्यकताओं के साथ एक सीरियल डेटा प्रोटोकॉल पर संचालित होता है; जंक्शन पर मामूली सिग्नल गिरावट भी रुक-रुक कर डेटा त्रुटियां पैदा कर सकती है जिन्हें एम्पलीफायर एन्कोडर दोष के रूप में व्याख्या करता है।

सही तरीका अगले उपलब्ध मानक लंबाई (5m, 10m) का ऑर्डर करना है जो उचित रूटिंग स्लैक के साथ पर्याप्त केबल रन प्रदान करता है। यदि Mitsubishi मानक लंबाई विशिष्ट केबल रन ज्यामिति के अनुकूल नहीं है, तो Mitsubishi के निर्दिष्ट मध्यवर्ती घटकों का उपयोग करने वाले जंक्शन कनेक्टर असेंबली को MR-J2S निर्देश मैनुअल में लंबी-रन समाधान के रूप में प्रलेखित किया गया है।

Q4: जब MR-JHSCBL2M-H विफल हो जाता है या उसमें खराबी आ जाती है तो कौन सा सर्वो अलार्म कोड दिखाई देता है, और इसका निदान कैसे किया जाता है?

MR-J2S एम्पलीफायर पर, एन्कोडर संचार दोष आमतौर पर अलार्म 16 (एन्कोडर संचार त्रुटि) या विशिष्ट दोष प्रकार के आधार पर A1x-A3x रेंज में संबंधित एन्कोडर अलार्म के रूप में प्रकट होते हैं।

ये अलार्म केबल स्वयं (कंडक्टर थकान फ्रैक्चर, शील्ड क्षति), कनेक्टर (दूषित या खराब-बैठे), या मोटर एन्कोडर (विफल संवेदन तत्व) से उत्पन्न हो सकते हैं।

केबल को अलग करने के लिए: केबल कैरियर प्रवेश पर किंकिंग, क्रश क्षति, या तेज मोड़ों के लिए पूरी केबल लंबाई का निरीक्षण करें; दोनों कनेक्टरों को अनप्लग करें और फिर से लगाएं; और यदि उपलब्ध हो, तो किसी अन्य एक्सिस से ज्ञात-अच्छी केबल को बदलें। यदि अलार्म प्रतिस्थापन केबल के साथ साफ हो जाता है और मूल केबल के साथ वापस आ जाता है, तो केबल दोष का स्रोत है।

Q5: इसकी सेवा जीवन को अधिकतम करने के लिए केबल को केबल कैरियर में कैसे रूट किया जाना चाहिए?

इन सिद्धांतों का पालन करें: केबल कैरियर के न्यूनतम बेंड रेडियस केबल के निर्दिष्ट न्यूनतम गतिशील बेंड रेडियस से कम नहीं होना चाहिए — केबल को उसके विनिर्देश से अधिक तंग मोड़ से गुजारने से थकान तेज हो जाती है।

यात्रा के लिए आवश्यक ज्यामितीय लंबाई से परे कैरियर के भीतर लगभग 10-15% अतिरिक्त केबल लंबाई छोड़ दें — यह ढील केबल को यात्रा के दोनों सिरों पर तनाव के बिना कैरियर के भीतर स्वतंत्र रूप से स्थानांतरित करने की अनुमति देता है।

केबल को घुमाया नहीं जाना चाहिए — इसे कैरियर के यात्रा तल में सपाट लेटना चाहिए। शोर अलगाव बनाए रखने के लिए एन्कोडर केबल को केवल अन्य सिग्नल केबलों के साथ केबल कैरियर में बंडल करें, मोटर पावर केबलों के साथ नहीं। केबल कैरियर प्रवेश और निकास बिंदुओं पर (जहां झुकने वाला तनाव केंद्रित होता है) जैकेट के घर्षण या विरूपण के शुरुआती लक्षणों के लिए केबल का समय-समय पर निरीक्षण करें।
