| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X5ME1-Z |

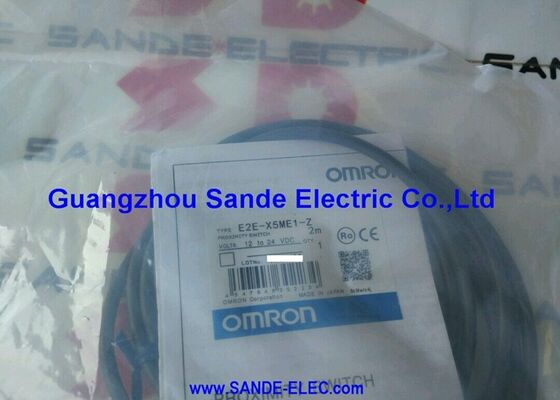

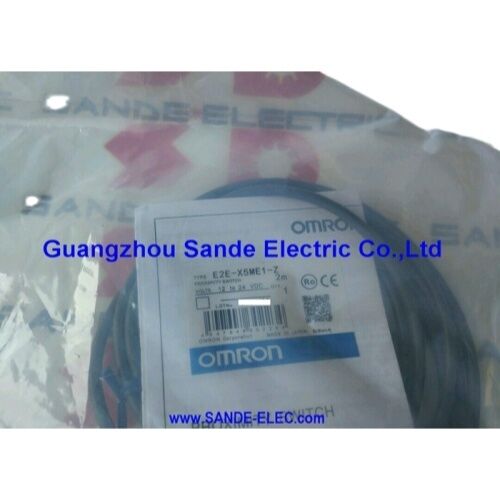

दOmron E2E-X5ME1-Zएक मानक 3-वायर एनपीएन प्रेरक निकटता सेंसर है जो ओमरोन की ई2ई श्रृंखला से है, जो एक 2 मीटर पूर्व-वायर किए गए तेल प्रतिरोधी केबल के साथ एक एम 12 बेलनाकार आवास पर 5 मिमी सेंसर दूरी के लिए निर्दिष्ट है।
अनस्क्रिल्ड निर्माण M12 शरीर के चेहरे से परे विद्युत चुम्बकीय संवेदन क्षेत्र का विस्तार करता है,एक 12 मिमी व्यास सेंसर से 5 मिमी का पता लगाने की सीमा प्रदान करना, जहां M18 या M30 शरीर शारीरिक रूप से फिट नहीं होगा.
The Z suffix confirms this is the cable-output variant with oil-resistant PVC jacket — the industrial field-installation standard for machine tool environments where coolant and cutting oil exposure is routine.
एनपीएन (सिंकिंग) आउटपुट जापानी और पूर्वी एशियाई मशीन डिजाइन के लिए मानक है और पीएलसी इनपुट कार्ड के लिए एनपीएन सेंसर आउटपुट से सिंक करंट के लिए वायर्ड है।
Omron built the E2E series around the premise that proximity sensors should be reliable enough to effectively disappear into the machine — present throughout the production life without requiring attention.
सुरक्षा सर्किट (ओवरज्यूम डिप्रेसर, शॉर्ट सर्किट सुरक्षा,रिवर्स ध्रुवीयता संरक्षण) और IP67 सीलिंग उस आधार पर प्रदान करते हैं जो विफलता मोड को समाप्त करके सबसे अधिक बार बुनियादी सेंसर को ऑफ़लाइन करते हैं: प्रेरक स्विचिंग से होने वाले क्षणिक वोल्टेज स्पाइक, स्थापना के दौरान संक्षिप्त आउटपुट शॉर्ट सर्किट, रिवर्स आपूर्ति तार, और शीतलक प्रवेश।
| पैरामीटर | मूल्य |
|---|---|
| दूरी का पता लगाना | 5 मिमी (-10% से +10%) |
| दूरी निर्धारित करना | ०४ मिमी |
| आवास | M12 × 1 मिमी, बिना ढाल के |
| आउटपुट | एनपीएन, नो (डूब रहा है) |
| आपूर्ति वोल्टेज | 12 ∙ 24 वी डीसी |
| ऑपरेटिंग वोल्टेज | 10V40V सीसी |
| वर्तमान खपत | अधिकतम 13 एमए |
| स्विचिंग क्षमता | ०२०० एमए |
| प्रतिक्रिया की आवृत्ति | 400 हर्ट्ज |
| संबंध | 2 मीटर तेल प्रतिरोधी पीवीसी केबल |
| मानक लक्ष्य | लोहा 15 × 15 × 1 मिमी |
| आईपी रेटिंग | IP67 |
| तापमान सीमा | -40°C से +85°C तक |
| सुरक्षा | सर्ज, शॉर्ट सर्किट, रिवर्स पोलरिटी |
| अनुमोदन | सीई, सीसीसी |
M12 फॉर्म फैक्टर E2E-X5ME1-Z को भौतिक रूप से मानक उत्पादन में सबसे छोटे बेलनाकार प्रेरक सेंसर में से एक बनाता है।
इसका 12 मिमी का शरीर व्यास, जो कि चेहरे से परे ऊर्जा का पता लगाने वाले क्षेत्र ज्यामिति के साथ संयुक्त है,एक सेंसर में 5 मिमी का पता लगाने प्राप्त करता है जो एक मानक बोल्ट सिर की तुलना में एक छोटी जगह में थ्रेड करता है.
यह कॉम्पैक्टनेस सीधे मशीन के संकीर्ण स्थानों में अनुप्रयोगों की सेवा करती हैः क्लैंपिंग जबड़े के बीच फिटिंग डिटेक्शन पॉइंट, टूलिंग असेंबली के अंदर उपस्थिति सत्यापन,पास-पास जेब वाले पैलेटों में भाग की पुष्टि, और गाइड रेल पर किनारे का पता लगाने जहां बड़े सेंसर निकायों शारीरिक रूप से लक्ष्य से संपर्क करेंगे।
संकीर्ण स्थानों में बचाए गए शरीर के व्यास का प्रत्येक मिलीमीटर यांत्रिक डिजाइन में बरामद स्वतंत्रता की एक डिग्री है।
बिना सुरक्षा के निर्माण का अर्थ है कि किसी भी गैर-फ्लश सेंसर की तरह, आसपास की धातु को सेंसर चेहरे और शरीर के किनारों से निर्दिष्ट न्यूनतम दूरी पर रखा जाना चाहिए। The E2E series mounting guidelines specify the required clearances — respecting these distances is the most common commissioning step that prevents reduced sensing range in otherwise correct installations.
E2E-X5ME1-Z का ऑपरेटिंग तापमान रेंज -40°C से +85°C इस वर्ग के कई निकटता सेंसरों की तुलना में व्यापक है।खाद्य प्रसंस्करण शीत कक्ष, और सर्दियों के दौरान स्टार्टअप के दौरान एक गैर-गर्म इमारत में एक मशीन पर किसी भी स्थिति।
गर्म छोर पर, +85°C गर्मी उत्पन्न करने वाले प्रक्रिया उपकरण के पास, हवा के प्रवाह के साथ कैबिनेट में, या ओवन और ड्रायर के परिसर के पास सेंसर को समायोजित करता है।
तापमान से संबंधित एक नोटः सेंसरिंग दूरी तापमान के साथ थोड़ा भिन्न होती है (± 10% नामित 5 मिमी के पार −25°C से +70°C; ± 15% पूरे −40°C से +85°C रेंज में) ।
सेटिंग दूरी ️ जहां वास्तविक ट्रिगर बिंदु स्थापना के दौरान कॉन्फ़िगर किया जाता है ️ निर्दिष्ट 0 ️4 मिमी सीमा के भीतर सेट किया जाना चाहिए,जो सबसे खराब स्थिति के तापमान-प्रेरित दूरी भिन्नता के खिलाफ पर्याप्त मार्जिन प्रदान करता है.
Q1: E2E-X5ME1-Z और E2E-X5ME1-M1 में क्या अंतर है?
दोनों M12 NPN NO प्रेरक सेंसर हैं जिनकी सेंसरिंग दूरी 5 मिमी है और समान विद्युत विनिर्देश हैं। Z प्रत्यय मानक सीधी केबल आउटपुट के साथ पूर्व-वायर किए गए 2 मीटर केबल मॉडल की पहचान करता है।
M1 प्रत्यय से M12 कनेक्टर मॉडल की पहचान होती है, जो सेंसर बॉडी पर एक अलग प्लग कनेक्टर है जो फील्ड-इंस्टॉल किए गए M12 केबल से जुड़ा होता है।स्थायी प्रतिष्ठानों के लिए जेड (केबल) संस्करण चुनें जहां केबल रूटिंग तय और आसान है; ऐसे अनुप्रयोगों के लिए M1 (कनेक्टर) संस्करण चुनें जहां फील्ड वायरिंग को परेशान किए बिना सेंसर को आवधिक प्रतिस्थापन की आवश्यकता हो सकती है।
Q2: आउटपुट प्रकार NPN ️ है यह पीएलसी वायरिंग को कैसे प्रभावित करता है?
एनपीएन (सिंकिंग) आउटपुट का अर्थ है कि जब आउटपुट सक्रिय होता है तो सेंसर कनेक्टेड लोड के माध्यम से आम तक धारा को सिंक करता है।पीएलसी इनपुट सेंसर के आउटपुट तार (आमतौर पर मानक 3-वायर रंग कोड में काला) और सकारात्मक आपूर्ति के बीच जुड़ा हुआ है, नकारात्मक आपूर्ति के लिए आम तार के साथ।
पीएलसी इनपुट कार्ड को एनपीएन संगत होना चाहिए, सिंक सिग्नल प्राप्त करने के लिए डिज़ाइन किया गया है। केवल पीएनपी इनपुट कार्ड के लिए पीएनपी आउटपुट सेंसर संस्करण (ई 2 ई-एक्स 5 एम ई 2-जेड या समकक्ष) की आवश्यकता होती है;एक एनपीएन सेंसर को एक पीएनपी-केवल इनपुट से जोड़ने से कोई आउटपुट प्रतिक्रिया उत्पन्न नहीं होती है.
प्रश्न 3: शॉर्ट सर्किट संरक्षण क्या इसका मतलब है कि मुझे आउटपुट फ्यूज की आवश्यकता नहीं है?
E2E में शॉर्ट सर्किट सुरक्षा का अर्थ है कि सेंसर स्थाई क्षति के बिना स्थापना के दौरान आम या आपूर्ति के लिए आउटपुट तार से एक संक्षिप्त प्रत्यक्ष शॉर्ट से बचता है।यह समग्र सर्किट डिजाइन में उचित ओवरकंट्रेंट सुरक्षा की जगह नहीं लेता है.
कई भारों को संचालित करने वाली संस्थाओं के लिए या जहां आपूर्ति चक्र में एक ही सर्किट को साझा करने वाले अन्य सेंसर शामिल हैं,बाहरी फ्यूजिंग या वर्तमान को सीमित करना जो सर्किट डिजाइन के अनुरूप है, अभी भी अच्छा अभ्यास है.
Q4: सेंसर दूरी 5 मिमी है क्या वास्तविक पता लगाने अंतर मैं सेट करना चाहिए है?
सेटिंग दूरी 0 ¥4 मिमी है। यह वह सीमा है जिसके भीतर सेंसर 5 मिमी की नाममात्र सेंसिटिंग दूरी का ¥ 80% विश्वसनीय रूप से चालू हो जाता है।वास्तविक अंतर को 2 ̊3 मिमी (60% नाममात्र का) पर सेट करने से तापमान प्रभावों के खिलाफ मार्जिन प्रदान होता है, लक्ष्य सतह परिवर्तन, और समय के साथ मामूली कंपन या यांत्रिक पहनने।
सटीक 4 मिमी (सेटिंग रेंज की सीमा) पर सेट एक सेंसर स्थिरता सीमा के करीब काम करता है और प्रतिकूल परिस्थितियों में अंतराल स्विचिंग प्रदर्शित कर सकता है।
Q5: E2E-X5ME1-Z किस धातु का पता लगाता है, और क्या सामग्री का प्रकार सेंसिटिंग दूरी को प्रभावित करता है?
सेंसर सभी विद्युत प्रवाहकीय धातुओं का पता लगाता है। मानक लोहे/मल स्टील (नामित लक्ष्य सामग्री) के लिए, सेंसर दूरी 5 मिमी है। स्टेनलेस स्टील के लिए,प्रभावी दूरी आम तौर पर 3? 4 मिमी हैएल्यूमीनियम और पीतल लगभग 2 मिमी प्रभावी दूरी उत्पन्न करते हैं।
तांबा सबसे कम संवेदनशील होता है, आमतौर पर 1.5 मिमी या उससे कम।हमेशा स्थापना की स्थिति में विशिष्ट लक्ष्य सामग्री के साथ वास्तविक स्विचिंग बिंदु को मापें जब लक्ष्य मानक लोहा नहीं हो.
