| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Pepperl+Fuchs |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | RLK39-54-Z3140A116 |

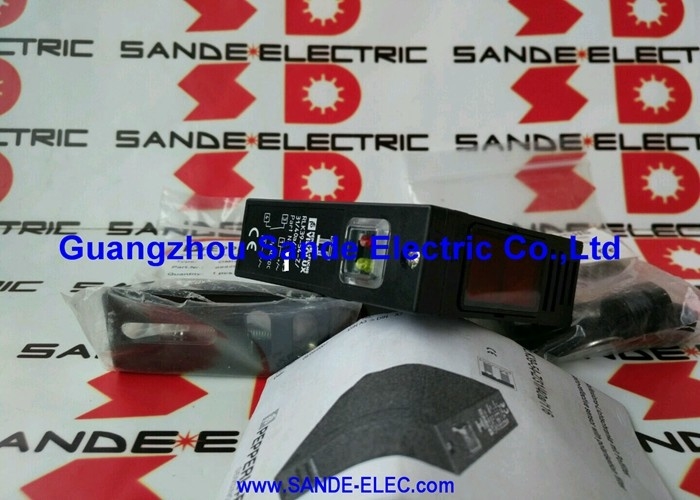

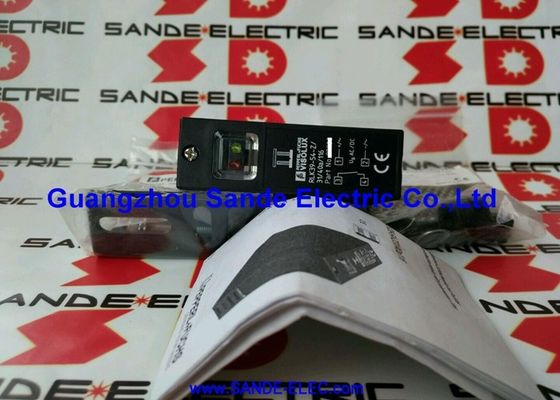

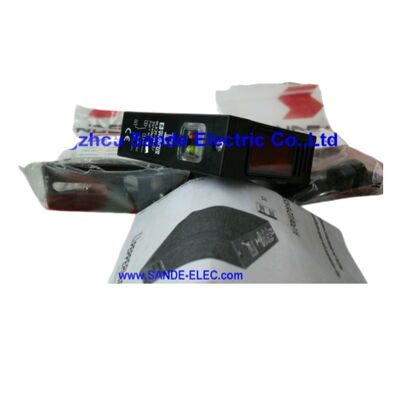

दPepperl+Fuchs RLK39-54-Z/31/40A/116यह एक प्रतिबिंबित फोटोइलेक्ट्रिक सेंसर है जो 7 मीटर की पहचान रेंज, ध्रुवीकरण फ़िल्टर के साथ दृश्य लाल प्रकाश, रिले संपर्क आउटपुट, अंतर्निहित टाइमर फ़ंक्शन को जोड़ती है।और एक टर्मिनल डिब्बे कनेक्शन ️ सभी मजबूत ब्लॉक शैली आवास में जो RLK39 श्रृंखला की औद्योगिक स्थिति को परिभाषित करता है.
यह कारखाना स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां लंबी सेंसिटिंग रेंज, पृष्ठभूमि परावर्तन वाले वातावरण में विश्वसनीय वस्तु का पता लगाने का संयोजन,और उच्च वर्तमान रिले भार के लिए प्रत्यक्ष कनेक्शन एक ट्रांजिस्टर आउटपुट सेंसर अपर्याप्त बनाता है.
प्रतिबिंबित संचालन सिद्धांत एक आवास में एक साथ emitter और रिसीवर की स्थिति,एक अलग रिसीवर इकाई के बजाय पता लगाने के क्षेत्र के विपरीत पक्ष पर केवल एक प्रतिबिंबक की आवश्यकता होती है.
सेंसर प्रतिबिंबक की ओर दृश्य लाल प्रकाश की एक किरण प्रक्षेपित करता है; जब एक अपारदर्शी वस्तु सेंसर और प्रतिबिंबक के बीच किरण को बाधित करती है,रिसीवर अब लौटा दीपक नहीं देखता और आउटपुट स्विच.
पारदर्शी या पारदर्शी वस्तुओं के लिए, मानक प्रतिबिंबित विन्यास इन मामलों में बीम को पार करने की अनुमति दे सकता है,सेंसर का एक अलग पारदर्शी वस्तु संस्करण चुना जाएगा.
Z प्रत्यय टाइमर संस्करण की पहचान करता हैः a built-in delay function that can be configured to suppress output changes for adjustable dwell periods — either ON-delay (output activates after the object has blocked the beam for the set time) or OFF-delay (output remains active for the set time after the beam is restored).
यह कंपन या दोलन वस्तुओं से झूठी ट्रिगरिंग को समाप्त करता है जो क्षणिक रूप से बीम को बाधित करते हैं और वापस आते हैं।
| पैरामीटर | मूल्य |
|---|---|
| पता लगाने की सीमा | 7 मीटर तक |
| प्रकाश स्रोत | दृश्य लाल प्रकाश |
| ध्रुवीकरण फ़िल्टर | हाँ |
| संवेदनशीलता | पोटेंशियोमीटर के माध्यम से समायोज्य |
| आउटपुट | रिले संपर्क |
| आउटपुट करंट | 3 ए |
| ऑपरेशन मोड | प्रकाश चालू / अंधेरा चालू (बदली जा सकती है) |
| टाइमर | अंतर्निहित (विलंब समारोह) |
| संबंध | टर्मिनल कक्ष |
| आईपी रेटिंग | IP54 |
| ऑपरेटिंग तापमान | -25°C से +55°C तक |
| संकेतक | एलईडी स्थिति + प्राप्त करने वाला संकेतक |
प्रतिबिंबित विन्यास के लिए पता लगाने वाले क्षेत्र के केवल एक तरफ भौतिक पहुंच की आवश्यकता होती है ∙ जहां सेंसर लगाया गया है।
एक प्रतिबिंबक (प्रिज्म टेप, कोने घन प्रतिबिंबक, या समर्पित घुड़सवार प्रतिबिंबक) क्षेत्र के दूर की ओर स्थापित किया जाता है, लेकिन इसके लिए कोई विद्युत कनेक्शन, कोई केबल रूटिंग,और कोई नियंत्रण वायरिंग नहीं.
यह रिट्रो रिफ्लेक्टीव सेंसर को डिटेक्शन जोन के लिए व्यावहारिक विकल्प बनाता है जहां दूर के रिसीवर के लिए केबल चलाना महंगा, कठिन या असंभव हैऊपरी संरचनाओं में, या मशीन फ्रेम के माध्यम से जहां एक दूसरा केबल डिवाइस रखरखाव समस्या पैदा करेगा।
अधिकतम 7 मीटर की सीमा एक एकल सेंसर स्थापना के लिए उदार पता लगाने की सीमा प्रदान करती है और कम रेंज डिफ्यूज सेंसर की रेंज चिंता के बिना मार्ग का पता लगाने वाले क्षेत्रों.
किसी भी स्थापना में वास्तविक प्रभावी सीमा पर निर्भर करता है परावर्तक के प्रकार, लक्ष्य सतह पर परावर्तकता, परिवेश प्रकाश की स्थिति,और लेंस की स्वच्छता ∙ संवेदनशीलता पॉटेंशियोमीटर विशिष्ट स्थापना के लिए सिग्नल मार्जिन को अनुकूलित करने के लिए पता लगाने की सीमा को समायोजित करता है.
ध्रुवीकरण फ़िल्टर के बिना मानक प्रतिबिंबित सेंसर को अत्यधिक प्रतिबिंबित लक्ष्य सतहों द्वारा धोखा दिया जा सकता हैया दर्पण खत्म पैकेजिंग प्रकाश किरण को रिसीवर पर वापस दर्शाता है, जिससे सेंसर को "बिजली बाधित नहीं" पढ़ना पड़ता है, भले ही लक्ष्य शारीरिक रूप से मौजूद हो।
The polarization filter in the RLK39-54-Z changes the light beam's polarisation plane before emission and requires the received light to arrive with a complementary polarisation change — which the retroreflector produces.
एक लक्ष्य की सतह से एक दर्पण (दर्पण की तरह) प्रतिबिंब ध्रुवीकरण को नहीं घुमाता है, इसलिए रिसीवर इसे अस्वीकार करता है।
रेट्रोरिफ्लेक्टर की ज्यामिति ध्रुवीकरण को घुमाती है, इसलिए वैध बीम रिटर्न स्वीकार किए जाते हैं।
व्यावहारिक परिणामः ध्रुवीकरण फिल्टर के साथ RLK39-54-Z प्रतिबिंबित वस्तुओं का विश्वसनीय रूप से पता लगाता है जो मानक प्रतिबिंबित सेंसरों को भ्रमित करते हैं, इसे पैकेजिंग में अनुप्रयोगों के लिए उपयुक्त बनाते हैं,धातु भागों का परिचालन, ऑटोमोबाइल असेंबली, और किसी भी प्रक्रिया जिसमें पॉलिश या चमकदार उत्पाद सतहें शामिल हैं।
RLK39-54-Z स्विच के रिले संपर्क आउटपुट को आपूर्ति वोल्टेज पर 3A तक लोड किया जाता है। ट्रांजिस्टर आउटपुट (PNP या NPN) के विपरीत,एक रिले संपर्क सेंसर की आपूर्ति सर्किट से विद्युत रूप से अलग है ️ संपर्क सेंसर की डीसी आपूर्ति ध्रुवीयता से स्वतंत्र रूप से स्विच करता है और एसी और डीसी लोड सर्किट दोनों के साथ संगत है.
यह अलगाव सेंसर को 230 वी एसी सोलेनोइड, अलार्म साउंडर, एसी कॉइल्स के साथ मोटर स्टार्टर, और मध्यवर्ती रिले या सिग्नल अलगावकों के बिना एकल आउटपुट से पीएलसी इनपुट को स्विच करने की अनुमति देता है।
तीन एम्पियर कारखाने स्वचालन में सबसे आम प्रत्यक्ष-स्विचिंग भार को कवर करते हैंः 24 वी डीसी रिले कॉइल (50 150 एमए), 24 वी सोलेनोइड वाल्व (100 500 एमए), छोटे एसी मोटर स्टार्ट कॉइल (0. 5 2 ए),और अधिकांश पीएलसी इनपुट मॉड्यूल.
3A से अधिक भार के लिए ′′ बड़े मोटर संपर्कक, उच्च-प्रवाह सोलेनोइड ′′ रिले आउटपुट सीधे भार के बजाय एक मध्यवर्ती रिले कॉइल को चलाता है।
Z वेरिएंट में अंतर्निहित टाइमर, पता लगाने वाली घटना (रश्मि विराम या पुनर्स्थापना) और आउटपुट स्थिति परिवर्तन के बीच एक विन्यस्त विलंब जोड़ता है।
दो विलंब मोड उपलब्ध हैंः एक ऑन-विलंब जहां आउटपुट केवल तब सक्रिय होता है जब सेट अवधि के लिए बीम को अवरुद्ध कर दिया जाता है (धूल, कणों या कंपन से संक्षिप्त अवरुद्धियों को समाप्त करना),और एक OFF-delay जहां आउटपुट सेट अवधि के लिए सक्रिय रहता है कि बीम बहाल किया जाता है के बाद (गति से पता लगाने के क्षेत्र के माध्यम से गुजरने वाले लक्ष्यों के लिए आउटपुट धड़कन का विस्तार).
ऐसे अनुप्रयोगों के लिए जहां कंपन के कारण लक्ष्य में आंतरायिक रूप से बीम टूट जाता है और बहाल हो जाता है, पैकिंग मशीनरी, कन्वेयर ड्राइव,औद्योगिक वाशर ️ ऑन-डेलिगेशन आउटपुट चैटर को परेशान करने वाला अलार्म या नियंत्रण हस्तक्षेप बनने से रोकता है.
टाइमर अवधि सेंसर शरीर पर एक समायोजन के माध्यम से सेट किया जाता है; रेंज चयनित विशिष्ट देरी रेंज के आधार पर एक सेकंड के अंश से कई सेकंड तक की एक विस्तृत अवधि को कवर करती है।
प्रश्न 1: RLK39-54-Z/31/40A/116 के साथ किस परावर्तक का उपयोग किया जाना चाहिए ताकि पूर्ण 7 मीटर का पता लगाने की सीमा प्राप्त की जा सके?
पेपरल+फुक्स ने आरएलके39 श्रृंखला को अपनी सहायक उपकरण श्रृंखला के संगत रिट्रोरिफ्लेक्टरों के साथ उपयोग के लिए डिज़ाइन किया है। दोनों कठोर कोने घन पर लगाए गए रिफ्लेक्टर और रिट्रोरिफ्लेक्टर टेप वैकल्पिक हैं।के साथ घुड़सवार परावर्तकों लंबी दूरी पर अधिक सुसंगत प्रदर्शन प्रदान.
अधिकतम 7 मीटर मानक परिस्थितियों में उपयुक्त प्रतिबिंबक के साथ लागू होता है (स्वच्छ लेंस, कोई अत्यधिक परिवेश प्रकाश हस्तक्षेप नहीं, ध्रुवीकरण फिल्टर सक्रिय) ।
अधिकतम सीमा पर, सिग्नल मार्जिन छोटी दूरी की तुलना में पतला होता है। संवेदनशीलता पोटेंशियोमीटर समायोजन और परावर्तक स्वच्छता विश्वसनीय संचालन के लिए अधिक महत्वपूर्ण हो जाती है।7 मिलियन की सीमा के करीब आने वाले मार्जिन के लिए, एक उच्च दक्षता retroreflector का उपयोग करें और ध्यान से संरेखण बनाए रखें।
प्रश्न 2: सेंसर में लाइट-ऑन और डार्क-ऑन मोड हैं ∙ कौन सा चुनना तय करता है?
लाइट-ऑन (LO) मोडः आउटपुट सक्रिय होता है जब बीम रिसीवर तक पहुंचता है ️ सेंसर आउटपुट चालू होता है जब कोई वस्तु बीम को अवरुद्ध नहीं कर रही होती है, और बीम बाधित होने पर बंद हो जाती है। डार्क-ऑन (DO) मोडःजब किरण बाधित हो जाती है तो विपरीत ️ आउटपुट चालू होता है.
उन अनुप्रयोगों के लिए लाइट-ऑन चुनें जहां आउटपुट में "पथ खाली" और ऑब्जेक्ट का पता लगाने पर स्विच करना चाहिए (मानक ऑब्जेक्ट का पता लगाना) ।
उन अनुप्रयोगों के लिए डार्क-ऑन चुनें जहां आउटपुट में "ऑब्जेक्ट प्रेजेंट" इंगित करना चाहिए और ऑब्जेक्ट छोड़ने पर स्विच करें (उदाहरण के लिए, एक भाग को एक फिक्स्चर में बैठे होने की पुष्टि करना) ।
Q3: आईपी रेटिंग IP54 है ️ क्या RLK39-54-Z बाहरी या गीले वातावरण के लिए उपयुक्त है?
IP54 धूल संरक्षण (IP6x की तरह आंशिक, पूर्ण धूल बहिष्करण नहीं) और किसी भी दिशा से छिड़काव पानी के खिलाफ सुरक्षा प्रदान करता है।यह मध्यम छप के संपर्क के साथ इनडोर औद्योगिक वातावरण के लिए उपयुक्त है, लेकिन उच्च दबाव धोने, निरंतर जल जेट, या अतिरिक्त आवास सुरक्षा के बिना बारिश के लिए बाहरी जोखिम के लिए नहीं।
IP67 या उससे अधिक की आवश्यकता वाले अनुप्रयोगों के लिए, वैकल्पिक सेंसर वेरिएंट या सुरक्षात्मक आवरणों पर विचार किया जाना चाहिए।
Q4: क्या RLK39-54-Z/31/40A/116 का उपयोग पूरी 7 मीटर की सीमा पर किया जा सकता है यदि लक्ष्य पारदर्शी प्लास्टिक की फिल्म या बोतल है?
मानक प्रतिबिंबित सेंसर ️ इस मॉडल सहित विशेष पारदर्शी वस्तु ऑप्टिक्स के बिना ️ सामान्य रूप से पारदर्शी लक्ष्यों का पता लगाने के लिए विश्वसनीय नहीं हैं।
पारदर्शी वस्तुएं प्रकाश को प्रतिबिंबक से गुजरने और लौटने की अनुमति देती हैं, जिसका अर्थ है कि प्राप्तकर्ता लक्ष्य के साथ भी प्रकाश को देखना जारी रखता है।
पारदर्शी वस्तु का पता लगाने के लिए पारदर्शी सामग्री का पता लगाने के लिए अनुकूलित ध्रुवीकरण के साथ एक विशेष प्रतिबिंबित सेंसर, या एक वैकल्पिक पारदर्शी बीम सेंसर की आवश्यकता होती है।अपारदर्शी वस्तुओं को 7 मीटर तक की दूरी पर विश्वसनीय रूप से पता लगाया जाता है.
Q5: RLK39-54-Z पर टाइमर फंक्शन कैसे सेट किया जाता है, और कौन से विलंब उपलब्ध हैं?
टाइमर फंक्शन को सेंसर बॉडी पर सुलभ समायोजन के माध्यम से कॉन्फ़िगर किया जाता है, आम तौर पर एक बहु-टर्न पोटेंशियोमीटर या चयनकर्ता।उपलब्ध विलंब सीमा विशिष्ट RLK39 विन्यास और संस्करण पर निर्भर करती है; Z पदनाम टाइमर की उपस्थिति की पुष्टि करता है।
विशिष्ट देरी सीमा और समायोजन प्रक्रिया के लिए Pepperl+Fuchs RLK39-54-Z उत्पाद प्रलेखन देखें।
उन अनुप्रयोगों के लिए जहां सटीक टाइमर अवधि नियंत्रण अनुक्रम के लिए महत्वपूर्ण है, सेंसर का चयन करने से पहले आवेदन के आवश्यक देरी के खिलाफ उपलब्ध समायोजन सीमा की जांच करें।
