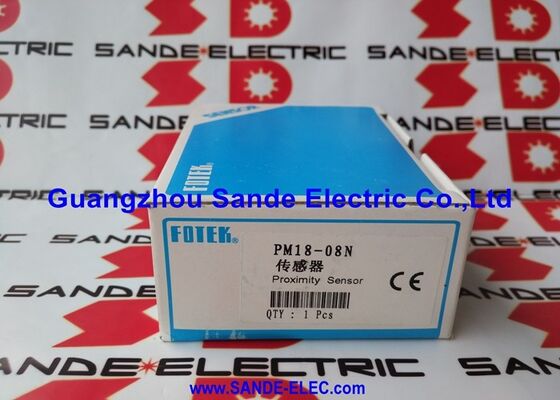

फोटेक प्रेरक निकटता सेंसर PM18-08N PM1808N PM18-08N

फोटेक पीएम18-08एन | इंडक्टिव प्रॉक्सिमिटी सेंसर — एम18 नॉन-फ्लश, 8मिमी सेंसिंग दूरी, एनपीएन एनओ, 10–30VDC, 800Hz, 3-वायर डीसी

भाग संख्या: पीएम18-08एन (बेस मॉडल: पीएम18-08एन-एस)

निर्माता: फोटेक कंट्रोल्स कं, लिमिटेड (ताइवान)

आवास: एम18, बेलनाकार थ्रेडेड

माउंटिंग: नॉन-फ्लश (गैर-एम्बेड करने योग्य)

सेंसिंग दूरी: 8.0 मिमी

आउटपुट लॉजिक: एनपीएन, सामान्य रूप से खुला (एनओ)

आपूर्ति वोल्टेज: 10–30V डीसी

प्रतिक्रिया आवृत्ति: 800 हर्ट्ज

वायरिंग: 3-वायर डीसी

संबंधित वेरिएंट:

• पीएम18-08एनबी-एस — एनपीएन, एनसी
• पीएम18-08पी-एस — पीएनपी, एनओ
• पीएम18-08पीबी-एस — पीएनपी, एनसीस्थिति: नया

अवलोकन

फोटेक पीएम18-08एन एक एम18 नॉन-फ्लश इंडक्टिव प्रॉक्सिमिटी सेंसर है जिसमें 8मिमी सेंसिंग दूरी, एनपीएन सामान्य रूप से खुला आउटपुट और 800Hz स्विचिंग आवृत्ति है — यह एक स्पष्ट रूप से व्यवस्थित चार-वेरिएंट परिवार का हिस्सा है जो एक ही एम18 आवास में एनपीएन/पीएनपी और एनओ/एनसी को कवर करता है।भाग संख्या में "एन" एनपीएन आउटपुट की पहचान करता है, और "बी" की अनुपस्थिति सामान्य रूप से खुले लॉजिक की पुष्टि करती है; सामान्य रूप से बंद के लिए "बी" जोड़ें, पीएनपी के लिए "एन" को "पी" से बदलें, और चयन मैट्रिक्स पूरा हो जाता है।एक नॉन-फ्लश एम18 बॉडी से 8मिमी की सेंसिंग दूरी मशीन टूल और ऑटोमेशन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक व्यावहारिक विनिर्देश है। नॉन-फ्लश (अनशील्डेड) निर्माण सेंसर के ऑसिलेटिंग इलेक्ट्रोमैग्नेटिक फील्ड को आंतरिक शील्डिंग से पार्श्व क्षीणन के बिना आगे प्रोजेक्ट करने की अनुमति देता है — एम18 बॉडी व्यास से 8मिमी का पता लगाने की सीमा प्राप्त करता है जबकि उसी आकार का एक शील्डेड एम18 सेंसर आमतौर पर 5–7मिमी तक पहुंचता है।

ट्रेड-ऑफ इंस्टॉलेशन बाधा है: सेंसर टिप को अपने माउंटिंग ब्रैकेट से बाहर निकलना चाहिए बजाय आसपास की धातु के साथ फ्लश होने के, जिसके लिए सेंसिंग फेस के चारों ओर एक धातु-मुक्त क्षेत्र की आवश्यकता होती है।

आठ सौ हर्ट्ज एक सामान्य-उद्देश्य एम18 इंडक्टिव सेंसर के लिए एक सम्मानजनक स्विचिंग आवृत्ति है।

800 हर्ट्ज पर, सेंसर प्रति सेकंड 800 पूर्ण पहचान चक्र पूरा करता है — अधिकांश स्थिति पुष्टि, सिलेंडर एंड-ऑफ-ट्रैवल, और पार्ट-प्रेजेंट अनुप्रयोगों के लिए पर्याप्त तेज, और घूर्णन डिस्क या गियर दांतों से मध्यम-गति पल्स गिनती के लिए पर्याप्त है जहां लक्ष्य पासिंग आवृत्तियां 400 घटनाओं प्रति सेकंड से काफी नीचे रहती हैं।

पीएम18 श्रृंखला फोटेक का मानक एम18 इंडक्टिव उत्पाद है, जो ताइवान में निर्मित है और मशीन टूल्स, असेंबली उपकरण, कन्वेयर सिस्टम और सामग्री हैंडलिंग में पीएलसी-आधारित ऑटोमेशन के लिए अभिप्रेत है।

पीएम18-08 परिवार के भीतर पूर्ण चार-वेरिएंट चयन का मतलब है कि एक एकल सेंसर बॉडी प्रकार भौतिक रूप से भिन्न सेंसर के अलग इन्वेंट्री को बनाए रखने के बिना सबसे आम आउटपुट आवश्यकताओं को कवर करता है।

मुख्य विनिर्देश

पैरामीटर

मान

इसका मतलब है कि एक बार जब कोई मशीन डिजाइनर किसी पहचान बिंदु के लिए पीएम18-08 का चयन कर लेता है, तो आउटपुट लॉजिक विकल्प (एनपीएन बनाम पीएनपी, एनओ बनाम एनसी) को यांत्रिक स्थापना, माउंटिंग ब्रैकेट या केबल रूटिंग को बदले बिना उपयुक्त प्रत्यय वेरिएंट को प्रतिस्थापित करके किसी भी समय बदला जा सकता है।

पीएलसी सिस्टम में, आउटपुट लॉजिक विकल्प पीएलसी इनपुट कार्ड प्रकार द्वारा संचालित होता है। एनपीएन (सिंकिंग) सेंसर एनपीएन/सिंकिंग इनपुट वाले पीएलसी इनपुट कार्ड से जुड़ते हैं — जापानी-मानक मशीन डिजाइनों में आम।

पीएनपी (सोर्सिंग) सेंसर पीएनपी/सोर्सिंग इनपुट वाले पीएलसी कार्ड से जुड़ते हैं — यूरोपीय मशीन डिजाइन में मानक। विश्व स्तर पर मिश्रित सुविधाओं में, एक ही सेंसर उत्पाद के भीतर सभी चार वेरिएंट उपलब्ध होने से स्टॉक रणनीति सरल हो जाती है।

एनओ बनाम एनसी चयन नियंत्रण तर्क आवश्यकता पर निर्भर करता है: मानक उपस्थिति पहचान के लिए एनओ आउटपुट (लक्ष्य सीमा में होने पर आउटपुट सक्रिय होता है);

फेल-सेफ इंटरलॉकिंग के लिए एनसी आउटपुट (आउटपुट सामान्य रूप से संचालित होता है और लक्ष्य का पता चलने पर या सेंसर सर्किट विफल होने पर डी-एनर्जाइज़ हो जाता है — कोई भी स्थिति समान आउटपुट स्थिति उत्पन्न करती है)।

नॉन-फ्लश माउंटिंग — एम18 से 8मिमी

नॉन-फ्लश पदनाम एम18 बॉडी में सेंसिंग दूरी को अधिकतम करने के निर्णय का सीधा परिणाम है। आंतरिक शील्डिंग के बिना, एम18 कॉइल एक मजबूत, लंबी-पहुंच वाला क्षेत्र प्रोजेक्ट करता है जो पार्श्व रूप से और आगे तक फैला हुआ है।

इंस्टॉलेशन प्रोटोकॉल के लिए सेंसर फेस को माउंटिंग ब्रैकेट सतह से ऊपर निकलने की आवश्यकता होती है, जिसमें फोटेक के पीएम18 इंस्टॉलेशन ड्राइंग में निर्दिष्ट टिप के चारों ओर एक धातु-मुक्त क्लीयरेंस ज़ोन होता है।

मेटल ब्रैकेट बोर को सेंसर बॉडी व्यास से मेल खाना चाहिए, टिप को फ्लश से घेरे बिना।

व्यावहारिक मशीन टूल अनुप्रयोगों में, नॉन-फ्लश एम18 सेंसर आमतौर पर विस्तारित ब्रैकेट, स्टैंडऑफ पर लगाए जाते हैं, या समर्पित सेंसर माउंटिंग ब्लॉक में लगाए जाते हैं जो सेंसर टिप को मशीन संरचना से सही स्टैंडऑफ दूरी पर रखते हैं।

थोड़ा अधिक जटिल माउंटिंग हार्डवेयर एक सामान्य ट्रेड-ऑफ है जिसे नॉन-फ्लश निर्माण की तुलनात्मक फ्लश-माउंट करने योग्य एम18 मॉडल पर अतिरिक्त 2–3मिमी सेंसिंग दूरी के बदले स्वीकार किया जाता है।

800 हर्ट्ज — अधिकांश औद्योगिक पहचान कार्यों के लिए पर्याप्त तेज

प्रति सेकंड 800 पूर्ण चालू/बंद चक्रों पर, पीएम18-08एन मशीन टूल और ऑटोमेशन अनुप्रयोगों के भारी बहुमत की पहचान आवश्यकताओं को संभालता है। न्यूमेटिक सिलेंडर एंड-ऑफ-ट्रैवल कन्फर्मेशन, कन्वेयर इंडेक्सर्स पर पैलेट लोकेशन सेंसिंग, मशीनिंग सेंटरों में टूल प्रेजेंस डिटेक्शन, और असेंबली सेल में पार्ट-इन-फिक्स्चर कन्फर्मेशन सभी 100 घटनाओं प्रति सेकंड से काफी नीचे की दरों पर संचालित होते हैं — सेंसर की 800 हर्ट्ज क्षमता को एक विशाल मार्जिन के साथ छोड़ते हुए।

घूर्णन घटकों — गियर दांत, एनकोडर डिस्क, कैम लोब — से पल्स गिनती के लिए, आवृत्ति सीमा सेंसर की अधिकतम आरपीएम निर्धारित करती है जिस पर यह मज़बूती से गिन सकता है।

800 हर्ट्ज पर 24-दांत वाले गियर के साथ, अधिकतम आरपीएम 800 × 60 ÷ 24 = 2,000 आरपीएम है। उच्च-गति गिनती के लिए, पीएम18-08एन की 800 हर्ट्ज आवृत्ति को एप्लिकेशन की अधिकतम पल्स दर आवश्यकता के विरुद्ध सत्यापित किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: पीएम18-08एन-एस और पीएम18-08एन (बिना -एस प्रत्यय के) के बीच क्या अंतर है?

फोटेक पीएम18 श्रृंखला में -एस प्रत्यय आमतौर पर एक विशिष्ट केबल या कनेक्टर कॉन्फ़िगरेशन की पहचान करता है — कई फोटेक सेंसर रेंज में, एस कनेक्टर-टर्मिनेटेड वेरिएंट के विपरीत मानक केबल-प्रकार संस्करण को इंगित करता है। दोनों संस्करण समान सेंसिंग विनिर्देश (8मिमी, एनपीएन, एनओ, 10–30VDC, 800 हर्ट्ज) ले जाते हैं।

उत्पाद लेबल या फोटेक के वर्तमान पीएम18 दस्तावेज़ीकरण से सटीक कनेक्शन प्रकार की पुष्टि करें, क्योंकि प्रत्यय परंपराएं उत्पादन रन में भिन्न हो सकती हैं।

प्रश्न 2: सेंसिंग दूरी 8मिमी है — तापमान ऑपरेटिंग रेंज में इसे कैसे प्रभावित करता है?

तापमान सेंसर के इंडक्टिव सर्किट के भीतर ऑसिलेटर आवृत्ति को प्रभावित करता है, जो बदले में स्विचिंग पॉइंट को शिफ्ट करता है।

मानक औद्योगिक इंडक्टिव सेंसर के लिए, ऑपरेटिंग तापमान रेंज पर सेंसिंग दूरी लगभग ±10% तक भिन्न होती है। 8मिमी नाममात्र पर पीएम18-08एन के लिए, यह लगभग ±0.8मिमी का विचलन दर्शाता है।

ठंडे स्टार्ट से स्थिर-ऑपरेटिंग तापमान तक पूरी तापमान रेंज में विश्वसनीय स्विचिंग बनाए रखने के लिए व्यावहारिक इंस्टॉलेशन गैप को नाममात्र दूरी के 80% (लगभग 6.4मिमी) के भीतर सेट किया जाना चाहिए।

प्रश्न 3: क्या पीएम18-08एन एल्यूमीनियम या स्टेनलेस स्टील घटकों का पता लगा सकता है, न कि केवल लौह धातु?

हाँ, लेकिन कम सेंसिंग दूरी पर। मानक इंडक्टिव सेंसर के लिए नॉन-फेरस मेटल करेक्शन फैक्टर लगभग हैं: एल्यूमीनियम 0.3–0.4× (2.4–3.2मिमी प्रभावी), स्टेनलेस स्टील (ऑस्टेनिटिक) 0.6–0.75× (4.8–6मिमी प्रभावी), पीतल 0.4–0.5× (3.2–4मिमी प्रभावी)।

ये अनुमानित मान हैं — वास्तविक सुधार विशिष्ट मिश्र धातु और लक्ष्य ज्यामिति पर निर्भर करता है। उन अनुप्रयोगों में नॉन-फेरस लक्ष्यों के लिए जहां 8मिमी दूरी की आवश्यकता होती है, एक छोटे बॉडी वाले इंडक्टिव सेंसर (छोटी नाममात्र दूरी लेकिन प्रति सेंसर प्रकार उच्च सुधार कारक) या एक अलग सेंसर तकनीक पर विचार किया जाना चाहिए।

प्रश्न 4: पीएम18-08एन का एनपीएन आउटपुट मानक पीएलसी से कैसे जुड़ता है?

तीन-वायर एनपीएन कनेक्शन: ब्राउन वायर सप्लाई पॉजिटिव (+24V डीसी) से, ब्लू वायर सप्लाई कॉमन (0V) से, ब्लैक वायर (आउटपुट) पीएलसी एनपीएन डिजिटल इनपुट टर्मिनल से।

पीएलसी इनपुट कार्ड में एनपीएन/सिंकिंग इनपुट होना चाहिए। जब सेंसर किसी लक्ष्य का पता लगाता है, तो एनपीएन ट्रांजिस्टर संचालित होता है और इनपुट टर्मिनल को 0V की ओर खींचता है — पीएलसी लॉजिक 1 इनपुट पंजीकृत करता है।

जब कोई लक्ष्य मौजूद नहीं होता है, तो आउटपुट खुला (उच्च प्रतिबाधा) होता है, और पीएलसी लॉजिक 0 पंजीकृत करता है। पीएलसी इनपुट कार्ड की न्यूनतम ऑन-स्टेट करंट आवश्यकता (आमतौर पर 5–15 एमए) की आपूर्ति वोल्टेज और केबल प्रतिरोध के साथ पूर्ति की पुष्टि करें।

प्रश्न 5: यदि सेंसर का आउटपुट सप्लाई में शॉर्ट-सर्किट हो जाए तो क्या होता है?

यदि ब्लैक आउटपुट वायर गलती से +24V सप्लाई (या पीएनपी सर्किट में ब्लू कॉमन) में शॉर्ट-सर्किट हो जाता है, तो आउटपुट ट्रांजिस्टर पूर्ण शॉर्ट-सर्किट करंट को संचालित करता है। मानक इंडक्टिव सेंसर में आउटपुट शॉर्ट-सर्किट सुरक्षा शामिल होती है जो आउटपुट स्टेज के माध्यम से करंट को एक सुरक्षित मान तक सीमित करती है और संक्षिप्त दोष स्थितियों में ट्रांजिस्टर क्षति को रोकती है।

लगातार शॉर्ट सर्किट के लिए, बिजली को तुरंत हटा दिया जाना चाहिए — सुरक्षा सर्किट क्षणिक दोषों को संभालता है लेकिन निरंतर शॉर्ट-सर्किट स्थिति में संचालन के लिए डिज़ाइन नहीं किया गया है।
