| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A660-2005-T505 |

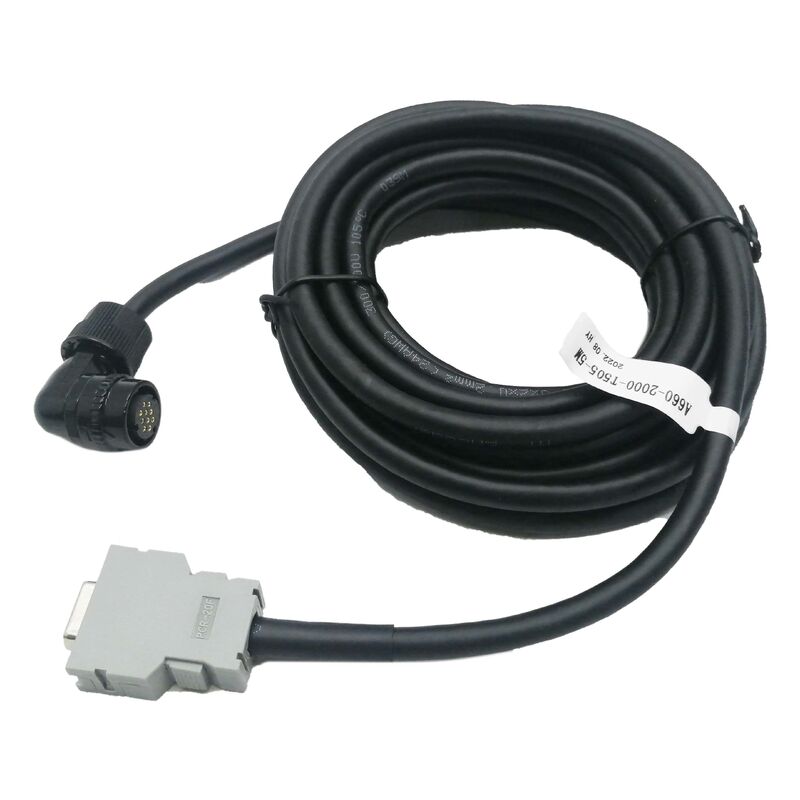

A660-2005-T505 पल्स कोडर एनकोडर केबल का FANUC का कोणीय (कोहनी) संस्करण है - सिग्नल सामग्री, फ्लेक्स रेटिंग और तेल प्रतिरोध में कार्यात्मक रूप से सीधे कनेक्टर A660-2005-T506 के समान है, लेकिन मोटर-एंड कनेक्टर बॉडी केबल अक्ष पर 90 डिग्री पर उन्मुख है। जहां सीधा T506 कनेक्टर केबल बॉडी के अनुरूप केबल से बाहर निकलता है, वहीं T505 कोण वाला कनेक्टर केबल से समकोण पर निकलता है - केबल कनेक्टर हाउसिंग से अक्षीय के बजाय पार्श्व में निकलता है।
यह कनेक्टर ज्यामिति अंतर T505 और T506 के बीच एकमात्र विनिर्देश अंतर है - दोनों एक ही FANUC पल्स कोडर इंटरफ़ेस को एक ही FANUC SVM एम्पलीफायर CN2 एनकोडर इनपुट से जोड़ते हैं।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A660-2005-T505 |
| कनेक्टर प्रकार | कोणीय (कोहनी/90°) |
| फ्लेक्स रेटिंग | हाई-फ्लेक्स, ड्रैग चेन रेटेड |
| तेल प्रतिरोध | आयल प्रतिरोधी |
| मोटर कनेक्टर | गोल, कोणयुक्त |
| एम्पलीफायर कनेक्टर | ग्रे (अल्फा iSVM के लिए) |
| संगत सिस्टम | फैनुक अल्फा आई और बीटा बीएम |
कनेक्टर ओरिएंटेशन विकल्प मोटर के पल्स कोडर सॉकेट पर उपलब्ध स्थान पर आता है:
एनकोडर कनेक्टर के पीछे का स्थान:सीधे T506 कनेक्टर को मोटर के एनकोडर सॉकेट के ठीक पीछे स्पष्ट स्थान की आवश्यकता होती है - कनेक्टर बॉडी और केबल को अक्षीय रूप से विस्तारित करने के लिए स्थान। कई सीएनसी मशीन टूल इंस्टॉलेशन में, मोटरों को दीवारों के खिलाफ, गड्ढों में, या उन दिशाओं में लगाया जाता है जहां यह अक्षीय स्थान मौजूद नहीं होता है।
अक्षीय स्थान प्रतिबंधित होने पर कोणीय कनेक्टर:T505 के 90° निकास का मतलब है कि केबल किनारे की ओर चला गया है - मोटर के पीछे कोई क्लीयरेंस न होने पर भी कनेक्टर को पल्स कोडर सॉकेट पर पूरी तरह से बैठाया और लॉक किया जा सकता है। सीमित मोटर माउंटिंग स्थितियों में, T505 केबल स्थापना को संभव बनाता है जहां T506 का उपयोग नहीं किया जा सकता है।
केबल रूटिंग दिशा:एंगल्ड कनेक्टर क्लीनर केबल रूटिंग की भी अनुमति देता है जहां प्राकृतिक केबल रूटिंग दिशा मोटर शाफ्ट अक्ष के लंबवत चलती है - T505 कनेक्टर के करीब केबल को अचानक मोड़ने की आवश्यकता के बिना केबल निकास को रूटिंग दिशा के साथ संरेखित करता है।
सीएनसी मशीनिंग केंद्र सर्वो अक्ष - सीमित मोटर माउंटिंग:मोटर्स को खांचे में, संरचनात्मक सदस्यों के करीब, या पैनल की दीवारों के सामने लगाया जाता है जहां पल्स कोडर सॉकेट के पीछे अक्षीय निकासी की कमी के कारण सीधे T506 को स्थापित नहीं किया जा सकता है।
FANUC बीटा बीएम सर्वो मोटर्स:FANUC बीटा BM मोटर पल्स कोडर कनेक्शन के लिए एक सेवा केबल के रूप में रखरखाव दस्तावेज़ से पुष्टि की गई - कॉम्पैक्ट सर्वो मोटर्स जहां बढ़ते बाधाओं के लिए अक्सर कोणीय कनेक्टर की आवश्यकता होती है।
सीएनसी टर्निंग सेंटर स्पिंडल और फ़ीड अक्ष:सीएनसी खराद पर FANUC सर्वो मोटर जहां मोटर स्थापना ज्यामिति के लिए 90° केबल निकास की आवश्यकता होती है।
FANUC रोबोट आर्म एक्सिस ड्राइव:FANUC रोबोट में संयुक्त ड्राइव सर्वो मोटर जहां मोटर माउंटिंग स्थिति सीधे कनेक्टर पहुंच को प्रतिबंधित करती है।
Q1: A660-2005-T505 और A660-2005-T506 के बीच क्या अंतर है?
T505 में मोटर सिरे पर एक कोणीय (90°, कोहनी) कनेक्टर है; T506 में एक सीधा कनेक्टर है। अन्य सभी विशिष्टताएँ - सिग्नल प्रोटोकॉल, फ्लेक्स रेटिंग, तेल प्रतिरोध, ड्रैग चेन क्षमता और एम्पलीफायर-साइड कनेक्टर - समान हैं। जब मोटर माउंटिंग स्थिति पल्स कोडर सॉकेट के पीछे अक्षीय स्थान की अनुमति नहीं देती है तो T505 का चयन करें; जब सीधे निकास को प्राथमिकता दी जाती है या स्थान की अनुमति होती है तो T506 का चयन करें।
Q2: FANUC बीटा BM मोटर क्या है, और यह T505 केबल का उपयोग क्यों करती है?
FANUC बीटा BM मोटर्स FANUC की बीटा श्रृंखला में कॉम्पैक्ट सर्वो मोटर्स हैं - आमतौर पर कम लागत वाली सीएनसी मशीनों, सीएनसी ग्राइंडर पर छोटे सर्वो अक्षों के लिए और मशीनिंग केंद्रों पर सहायक अक्ष ड्राइव के रूप में उपयोग किया जाता है। बीटा बीएम के कॉम्पैक्ट फॉर्म फैक्टर और छोटे मशीन टूल कॉन्फ़िगरेशन की बढ़ती बाधाओं के कारण अक्सर कोणीय T505 कनेक्टर की आवश्यकता होती है। FANUC के बीटा बीएम सर्वो केबल विनिर्देशों में T505 की पुष्टि की गई है।
Q3: क्या A660-2005-T505 पर कोणीय कनेक्टर निश्चित 90° या समायोज्य है?
T505 कनेक्टर में एक निश्चित 90° कोण होता है - कनेक्टर मेटिंग फेस के सापेक्ष केबल निकास दिशा कनेक्टर हाउसिंग ज्यामिति द्वारा तय की जाती है और निर्माण के बाद इसे समायोजित नहीं किया जा सकता है। T505 को स्थापित करने से पहले, पुष्टि करें कि निश्चित 90° निकास दिशा इच्छित केबल रूटिंग पथ के साथ संरेखित है, ताकि कनेक्टर के करीब एक तेज केबल मोड़ बनाने से बचा जा सके जो केबल पर दबाव डालेगा।
Q4: क्या A660-2005-T505 का उपयोग T506 जैसी ही मोटरों के लिए किया जा सकता है?
हाँ - T505 और T506 समान विद्युत इंटरफ़ेस के साथ समान मोटर प्रकार (पल्स कोडर इंटरफेस के साथ FANUC अल्फा i और बीटा श्रृंखला सर्वो मोटर्स) की सेवा करते हैं। मोटर अनुकूलता केबल के विद्युत विनिर्देश (पल्स कोडर श्रृंखला) द्वारा निर्धारित की जाती है, न कि कनेक्टर ओरिएंटेशन द्वारा। यदि मोटर और माउंटिंग स्थिति किसी भी कनेक्टर ओरिएंटेशन के साथ संगत है, तो T505 और T506 दोनों वैध चयन हैं।
