भाग संख्या: A860-2120-V003
श्रृंखला: A860-2120
निर्माता: Fanuc Corporation
विवरण: AiBZ सेंसर माउंटिंग रिंग के साथ
अनुप्रयोग: Fanuc बिल्ट-इन AC स्पिंडल मोटर — स्थिति और गति प्रतिक्रिया
शामिल हैं: सेंसर यूनिट + एकीकृत माउंटिंग रिंग
स्थिति: नया / नवीनीकृत

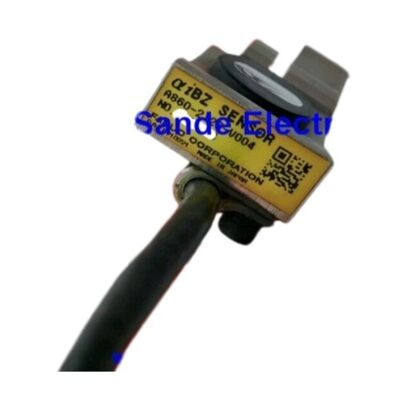

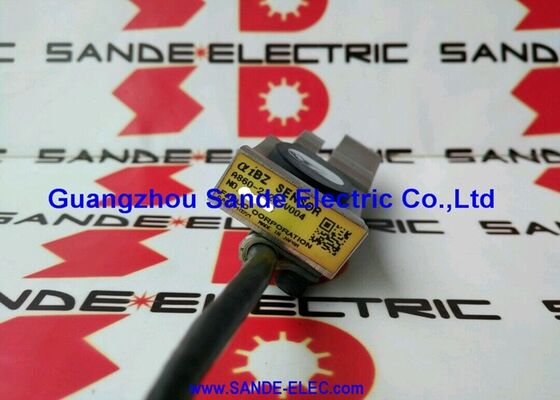

Fanuc A860-2120-V003 Fanuc के बिल्ट-इन AC स्पिंडल मोटर श्रृंखला के लिए एक AiBZ एन्कोडर सेंसर है — यह वह संवेदन उपकरण है जो स्पिंडल ड्राइव को वास्तविक समय में रोटर की स्थिति और वेग डेटा प्रदान करता है।यह संस्करण माउंटिंग रिंग के साथ पूरा आता है, जो सटीक यांत्रिक इंटरफ़ेस है जो सेंसर बॉडी को मोटर के टोन व्हील या चुंबकीय लक्ष्य ट्रैक के सापेक्ष सही रेडियल स्थिति में ठीक करता है, जिससे एयर गैप और संरेखण स्थापित होता है जिस पर सटीक एन्कोडर रीडिंग निर्भर करती है।Fanuc बिल्ट-इन स्पिंडल मोटर में, मोटर रोटर सीधे मशीन स्पिंडल शाफ्ट पर लगाया जाता है — कोई मध्यवर्ती कपलिंग नहीं, कोई बेल्ट नहीं, कोई अलग मोटर अक्ष नहीं।
स्पिंडल मोटर के रोटर के साथ सीधा चलता है, और AiBZ सेंसर स्थिति प्रतिक्रिया प्रदान करता है जो इस व्यवस्था को एक साधारण चर-गति ड्राइव के बजाय एक बंद-लूप सर्वो अक्ष के रूप में कार्य करने में सक्षम बनाता है। ओरिएंटेशन नियंत्रण, सी-अक्ष कंटूरिंग, टैपिंग चक्र और थ्रेड कटिंग सभी को इस फीडबैक लूप के ठीक से काम करने की आवश्यकता होती है; एक विफल या खराब AiBZ सेंसर इन सभी स्पिंडल कार्यों को एक साथ ऑफ़लाइन कर देता है।
जो चीज़ A860-2120-V003 को V004 संस्करण (जो माउंटिंग रिंग को छोड़ देता है) से अलग करती है, वह हार्डवेयर की पूर्णता है। मशीन टूल रखरखाव में, माउंटिंग रिंग होने से सोर्सिंग और फिटमेंट चर समाप्त हो जाता है: सेंसर के साथ आपूर्ति की गई रिंग सेंसर बॉडी की यांत्रिक सहनशीलता से मेल खाती है, यह सुनिश्चित करती है कि असेंबल की गई इकाई को शिमिंग याimprovised स्पेसर हार्डवेयर के बिना एयर गैप विनिर्देश को पूरा करती है।
मुख्य विनिर्देश
पैरामीटर
| भाग संख्या | A860-2120-V003 |
|---|---|
| श्रृंखला | A860-2120 |
| शामिल हैं | सेंसर यूनिट + माउंटिंग रिंग |
| अनुप्रयोग | Fanuc बिल्ट-इन AC स्पिंडल मोटर |
| कार्य | रोटर स्थिति / गति प्रतिक्रिया (AiBZ एन्कोडर) |
| निर्माता | Fanuc Corporation, जापान |
| Fanuc स्पिंडल मोटर्स में AiBZ एन्कोडर प्रौद्योगिकी | AiBZ पदनाम Fanuc का नामकरण सम्मेलन है जो αi-श्रृंखला बिल्ट-इन स्पिंडल मोटर्स पर उपयोग किए जाने वाले पूर्ण-सक्षम वृद्धिशील एन्कोडर सेंसर के लिए है। "Ai" भाग मोटर श्रृंखला की पहचान करता है; "BZ" एन्कोडर इंटरफ़ेस प्रकार की पहचान करता है — B वृद्धिशील पल्स आउटपुट चैनलों (A, B चरण चतुर्भुज) को संदर्भित करता है और Z पूर्ण-प्रति-क्रांति शून्य पल्स जो पूर्ण संदर्भ स्थिति स्थापित करता है। |
सेंसर मोटर शाफ्ट या उस पर लगे टोन व्हील पर एक भौतिक पैटर्न — एक चुंबकीय या ऑप्टिकल लक्ष्य ट्रैक — का पता लगाता है।
सेंसर फेस और टारगेट ट्रैक के बीच का एयर गैप सिग्नल एम्प्लीट्यूड और ड्यूटी साइकिल निर्धारित करता है। यदि सेंसर को अपर्याप्त गैप के साथ स्थापित किया गया है, तो घूमने वाले लक्ष्य के साथ यांत्रिक संपर्क संभव है; यदि गैप बहुत बड़ा है, तो सिग्नल एम्प्लीट्यूड रिसीवर थ्रेशोल्ड से नीचे चला जाता है और ड्राइव स्थिति खो देता है। A860-2120-V003 में माउंटिंग रिंग स्थापना के हिस्से के रूप में इस गैप को सटीक रूप से स्थापित करता है।
CNC स्पिंडल नियंत्रण में भूमिका
स्पिंडल ड्राइव CNC प्रोग्राम द्वारा कमांड किए गए ऑपरेटिंग मोड के आधार पर AiBZ एन्कोडर फीडबैक का कई अलग-अलग तरीकों से उपयोग करता है। गति नियंत्रण मोड में — सीधे कटिंग पास के लिए डिफ़ॉल्ट — एन्कोडर ड्राइव के स्पीड रेगुलेटर को वेग फीडबैक प्रदान करता है, जो चर कटिंग लोड के मुकाबले प्रोग्राम किए गए RPM को बनाए रखता है।
सी-अक्ष या टैपिंग मोड में, सीएनसी स्पिंडल स्थिति का उपयोग अपने इंटरपोलेशन गणना में एक सर्वो अक्ष के रूप में करता है, जिसके लिए पूर्ण स्थिति फीडबैक लूप को सक्रिय होने की आवश्यकता होती है।
सीएनसी पर कोई भी एन्कोडर-संबंधित अलार्म — Fanuc 0i/30i नियंत्रणों पर AL-300 श्रृंखला — जो स्पिंडल एन्कोडर सर्किट की ओर इशारा करता है, आमतौर पर या तो सेंसर, केबल, या एम्पलीफायर के एन्कोडर रिसीव सर्किट को इंगित करता है।
A860-2120-V003 मूल माउंटिंग रिंग अभी भी मशीन में सेवा योग्य होने के साथ A860-2120 सेंसर श्रृंखला में सेंसर-विशिष्ट विफलताओं के लिए सही प्रतिस्थापन भाग है।
स्थापना और संगतता
A860-2120-V003 Fanuc की बिल्ट-इन स्पिंडल मोटर उत्पाद श्रृंखला में उपयोग किया जाता है — स्पिंडल मोटर्स को बाहरी बेल्ट या कपलिंग कनेक्शन के बजाय मशीन टूल स्पिंडल कार्ट्रिज में सीधे स्थापना के लिए डिज़ाइन किया गया है।
स्थापना के लिए मोटर के सेंसर कैविटी तक पहुंच की आवश्यकता होती है, आमतौर पर स्पिंडल कार्ट्रिज के पीछे से, और इसमें विफल सेंसर को हटाना, माउंटिंग रिंग के साथ A860-2120-V003 को सेंसर हाउसिंग में फिट करना, एयर गैप को सत्यापित करना और एन्कोडर केबल को फिर से जोड़ना शामिल है।
पुनः संयोजन के बाद, मशीन को उत्पादन में वापस लाने से पहले Z पल्स का सही ढंग से पता लगाया जा रहा है, यह सत्यापित करने के लिए स्पिंडल को एक ओरिएंटेशन चाल पूरी करनी चाहिए।
अक्सर पूछे जाने वाले प्रश्न
Q1: A860-2120-V003 और A860-2120-V004 के बीच क्या अंतर है?
जब स्थापित सेंसर पर मूल माउंटिंग रिंग बरकरार और क्षतिग्रस्त नहीं होती है, तो V004 एक लागत प्रभावी सेंसर प्रतिस्थापन प्रदान करता है — मौजूदा रिंग मशीन में बनी रहती है और नया सेंसर तत्व उसमें स्थापित किया जाता है।
जब माउंटिंग रिंग क्षतिग्रस्त, जंग लगी, या अनुपलब्ध होती है, तो V003 एक नई रिंग के साथ पूर्ण असेंबली प्रदान करता है जो सेंसर से मेल खाती है।
Q2: कौन से सीएनसी अलार्म AiBZ सेंसर विफलता का संकेत देते हैं?
Fanuc Series 0i, 30i, 31i, और 32i नियंत्रणों पर, स्पिंडल एन्कोडर अलार्म आमतौर पर ऑपरेटर पैनल पर प्रदर्शित SP-xxxx अलार्म कोड के रूप में दिखाई देते हैं। सेंसर फीडबैक से संबंधित सामान्य कोड में SP-9001 (स्पिंडल एन्कोडर डिस्कनेक्शन), SP-9002 (स्पिंडल एन्कोडर सिग्नल विफलता), और SP-9xxx रेंज में समान कोड शामिल हैं।
सीएनसी का अलार्म इतिहास और स्पिंडल एम्पलीफायर का डायग्नोस्टिक एलईडी दोनों एन्कोडर फीडबैक सर्किट की ओर इशारा कर सकते हैं। सेंसर को बदलने से पहले, सत्यापित करें कि मोटर और एम्पलीफायर दोनों सिरों पर एन्कोडर केबल कनेक्टर साफ और पूरी तरह से जुड़ा हुआ है।
Q3: A860-2120-V003 स्थापित करते समय एयर गैप कैसे सेट किया जाता है?
A860-2120-V003 में माउंटिंग रिंग यांत्रिक रूप से एयर गैप सेट करती है — रिंग सेंसर फेस को मोटर हाउसिंग फेस से एक निश्चित ऑफसेट पर रखती है जब सही ढंग से बैठाया जाता है। घूमने वाले शाफ्ट पर चुंबकीय लक्ष्य और सेंसर फेस के बीच वास्तविक गैप रिंग की ज्यामिति और शाफ्ट-टू-हाउसिंग आयाम के संयोजन द्वारा निर्धारित किया जाता है।
स्थापना के बाद, एक धीमी ओरिएंटेशन चाल के दौरान सीएनसी की डायग्नोस्टिक स्क्रीन पर स्पिंडल के एन्कोडर सिग्नल की निगरानी करके और Z पल्स को साफ-सुथरा प्राप्त होने की पुष्टि करके सही संचालन को सत्यापित करें।
Q4: क्या A860-2120-V003 सभी Fanuc αi बिल्ट-इन स्पिंडल मोटर्स के साथ संगत है?
A860-2120 सेंसर श्रृंखला विशिष्ट Fanuc बिल्ट-इन स्पिंडल मोटर मॉडल के लिए डिज़ाइन की गई है। संगतता मोटर के फ्रेम आकार और सेंसर कैविटी के यांत्रिक आयामों पर निर्भर करती है। प्रत्येक मोटर मॉडल के लिए Fanuc के स्पिंडल मोटर दस्तावेज़ीकरण संगत सेंसर भाग संख्या को निर्दिष्ट करता है।
गलत सेंसर श्रृंखला का उपयोग करना — विभिन्न भौतिक आयाम — गलत एयर गैप, यांत्रिक हस्तक्षेप, या असंगत सिग्नल स्तरों का जोखिम उठाता है। ऑर्डर करने से पहले हमेशा मोटर के नेमप्लेट या Fanuc के स्पिंडल मोटर स्पेयर पार्ट्स सूची के मुकाबले सेंसर भाग संख्या की पुष्टि करें।
Q5: AiBZ सेंसर का सेवा जीवन क्या है, और इसे सक्रिय रूप से कब बदला जाना चाहिए?
Fanuc AiBZ सेंसर के लिए कोई निश्चित समय-आधारित प्रतिस्थापन अंतराल प्रकाशित नहीं करता है; उन्हें विफलता पर या जब नैदानिक सबूत गिरावट का सुझाव देते हैं तो बदला जाता है। व्यवहार में, मशीन टूल वातावरण में सेंसर वर्षों की सेवा में कंपन, थर्मल साइकलिंग और शीतलक संदूषण से संचय करते हैं।
एक निवारक प्रतिस्थापन नीति — स्पिंडल मोटर असेंबली के एक अनुसूचित ओवरहाल के दौरान सेंसर को बदलना — उन मशीनों के लिए उचित है जो डबल या ट्रिपल शिफ्ट में काम कर रही हैं, जहां अनियोजित स्पिंडल डाउनटाइम का उत्पादन पर उच्च प्रभाव पड़ता है।
