औद्योगिक स्वचालन सेंसर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए860-2150-टी611 |
भाग संख्याःA860-2150-T611
श्रृंखला:A860-2150
निर्माता:फानुक कॉर्पोरेशन

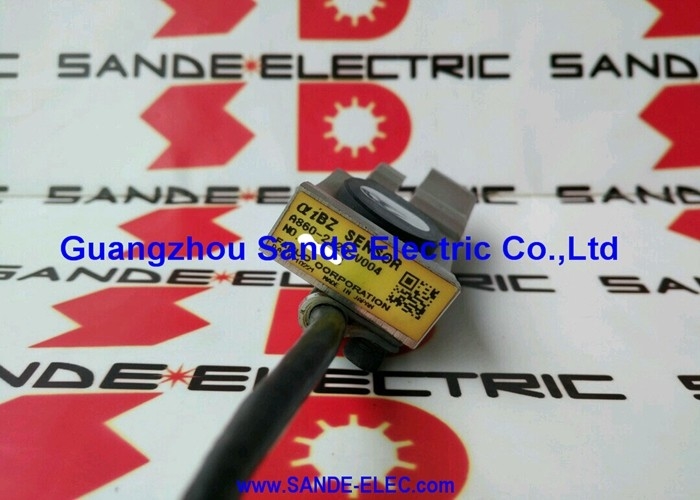

विवरण:AiBZ सेंसर ASSY 512 (THIN TYPE)
संकल्पः512 दाँत (संकेत अवधि प्रति मोड़)
प्रोफ़ाइलःपतला प्रकार ️ कॉम्पैक्ट अक्षीय गहराई
आवेदनःFanuc अंतर्निहित एसी स्पिनल मोटर, अंतरिक्ष-प्रतिबंधित प्रतिष्ठान
स्थितिःनया / नवीनीकृत
दFanuc A860-2150-T611Fanuc की A860-2150 AiBZ सेंसर असेंबली श्रृंखला में 512-दांत, पतली-प्रोफाइल संस्करण है।
यह एक पूर्ण सेंसर असेंबली है ∙ सेंसर हेड, सिग्नल प्रोसेसिंग बोर्ड,और एक एकल विनिमेय इकाई में एकीकृत यांत्रिक आवास ️ Fanuc के अंतर्निहित AC धुरी मोटर के आंतरिक एन्कोडर गुहा के लिए डिज़ाइन किया गया.
"पतला प्रकार" पदनाम विधानसभा की अक्षीय गहराई को निर्दिष्ट करता है, जो मानक प्रोफ़ाइल A860-2120 श्रृंखला सेंसर की तुलना में छोटा है,A860-2150-T611 को धुरी मोटर मॉडल के लिए सही प्रतिस्थापन बना रहा है जिनके एन्कोडर गुहा को पूर्ण गहराई इकाई के बजाय कॉम्पैक्ट असेंबली के लिए आयाम दिया गया है.
512 दांतों की संकल्प संख्या सेंसर द्वारा टोन व्हील या चुंबकीय लक्ष्य के प्रति घूर्णन के संकेत अवधि की संख्या की पहचान करती है।
512 दाँतों के साथ क्वाड्रेटर डिकोडिंग (चार से गुणा), एन्कोडर इंटरफ़ेस 2,048 स्थान गणना प्रति मोड़ ✓ स्पिनडल की पूरी गति सीमा में सटीक वेग विनियमन और अभिविन्यास द्वारा आवश्यक स्थिति संकल्प के लिए पर्याप्त, टैपिंग, और सी-अक्ष कार्यों.
भाग संख्या प्रत्यय में "टी" यह 512-दांत सेंसर परिवार के भीतर एक पतली प्रकार की विधानसभा के रूप में पहचानता है।
A860-2150 श्रृंखला के भीतर, Fanuc कई दांतों की संख्या के रूपों की पेशकश करता है, T301 (192), T401 (256), T511 (384), T611 (512),और उच्च प्रत्येक मिलान विशिष्ट धुरी मोटर डिजाइन जहां मोटर के टोन पहिया दांतों की संख्या मूल निर्माण के दौरान निर्धारित किया गया था.
एक सेंसर को स्थापित टोन व्हील से भिन्न दांतों की गिनती के साथ प्रतिस्थापित करने से गिनती असंगतता के आनुपातिक गति प्रतिक्रिया त्रुटि उत्पन्न होती है,तुरन्त दिखाई देने वाले गलत धुरी गति प्रदर्शन और मोटर नियंत्रण असामान्यताओं के रूप में.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A860-2150-T611 |
| श्रृंखला | A860-2150 |
| संकल्प | 512 दांत / क्रांति |
| प्रोफ़ाइल | पतला प्रकार (संकुचित अक्षीय गहराई) |
| सभा | पूर्ण सेंसर + इलेक्ट्रॉनिक्स |
| आवेदन | Fanuc अंतर्निहित एसी धुरी मोटर |
| निर्माता | Fanuc Corporation, जापान |
Fanuc ने पतले प्रकार के सेंसर संयोजन को विशेष रूप से अंतर्निहित धुरी मोटर्स के लिए विकसित किया है जहां पीछे के असर आवास और एन्कोडर गुहा को कसकर आयाम दिया गया है।प्रत्येक अक्षीय मिलीमीटर मोटर के सक्रिय चुंबकीय लंबाई के बीच साझा किया जाता है, असर स्पैन, और एन्कोडर विधानसभा।
बड़ी मशीनों में लंबे स्पिंडल मोटर्स में आमतौर पर मानक प्रोफ़ाइल सेंसर को समायोजित करने के लिए पर्याप्त अक्षीय गहराई होती है।छोटे मोटर्स ∙ उच्च गति वाले धुरी डिजाइनों और कॉम्पैक्ट मशीनिंग केंद्रों में आम ∙ A860-2150 श्रृंखला की पतली प्रोफ़ाइल को हस्तक्षेप के बिना उपलब्ध गुहा गहराई के भीतर फिट करने की आवश्यकता होती है.
गलत प्रोफाइल को फिट करने का परिणाम सीधा हैः a standard-depth sensor pressed into a thin-type cavity either cannot be fully seated (leaving an incorrect air gap) or contacts the rotating tone wheel (causing immediate mechanical damage on first motor rotation).
यह भौतिक प्रोफ़ाइल को गैर-परिमार्जन योग्य चयन मानदंडों में से एक बनाता है - सही भाग संख्या को मोटर के एन्कोडर गुहा डिजाइन से मेल खाना चाहिए, न कि केवल टोन व्हील दांतों की संख्या।
चार गुना अंतःपोलन के साथ 512 दांतों पर, एन्कोडर स्पिंडल ड्राइव की स्थिति और वेग लूप को प्रति मोड़ 2,048 वृद्धि प्रदान करता है।सी-अक्ष इंटरपोलेशन के तहत 100 आरपीएम पर काम करने वाले धुरी के लिए, यह 1 आरपीएम पर प्रति सेकंड लगभग 34 वृद्धि में तब्दील होता है, प्रति गिनती 0.176° की स्थिति संकल्प।
अभिविन्यास सटीकता और टैपिंग सिंक्रनाइज़ेशन के लिए यह संकल्प मानक मशीनिंग संचालन के लिए पर्याप्त है; अति-सटीक अनुप्रयोगों के लिए जहां 0.01° से कम कोण सटीकता की आवश्यकता होती है,A860-2150 परिवार में उच्च दांतों की संख्या वाले सेंसर या एक अलग उच्च रिज़ॉल्यूशन C-अक्ष एन्कोडर उपयुक्त होगा.
गति लूप सीधे दांतों की अधिक संख्या से लाभान्वित होता हैः प्रति मोड़ अधिक धड़कनों का मतलब है कि ड्राइव की गति गणना छोटे वृद्धिशील परिवर्तनों के साथ अधिक बार अद्यतन होती है,गति विनियमन की चिकनाई में सुधार और गति लहर को कम करना जो कटर पर सतह खत्म भिन्नता का उत्पादन कर सकता है.
A860-2150-T611 एक पूर्ण असेंबली है ∙ सेंसर हेड, सिग्नल कंडीशनिंग इलेक्ट्रॉनिक्स और कनेक्टर यूनिट में एकीकृत हैं।कोई अलग एम्पलीफायर बोर्ड या बाहरी सिग्नल प्रोसेसर स्वतंत्र रूप से स्रोत करने के लिए नहीं है.
यह डिजाइन प्रतिस्थापन प्रक्रिया को सरल बनाता हैः एन्कोडर केबल को डिस्कनेक्ट करें, पुरानी असेंबली निकालें, नया A860-2150-T611 स्थापित करें, केबल को फिर से कनेक्ट करें,और एक परीक्षण अभिविन्यास के दौरान सीएनसी नैदानिक स्क्रीन के माध्यम से एन्कोडर ऑपरेशन सत्यापित.
एकीकृत डिजाइन विभिन्न वेरिएंटों के सेंसर हेड और एम्पलीफायर बोर्ड को मिलाकर आने वाली संगतता अनिश्चितता को भी समाप्त करता है।
प्रश्न 1: मैं कैसे पुष्टि करता हूँ कि 512-दांत A860-2150-T611 मेरे धुरी मोटर के लिए सही सेंसर है?
टोन व्हील दांतों की गिनती विनिर्माण के समय मोटर में स्थायी रूप से सेट की जाती है और सीएनसी में संग्रहीत मोटर के पैरामीटर सेट में निर्दिष्ट की जाती है।4010 या 4011 आम तौर पर इंजन एन्कोडर और धुरी के बीच एन्कोडर गियर अनुपात संग्रहीत करता है, और मोटर डेटा शीट उस मोटर मॉडल के लिए सेंसर असेंबली भाग संख्या निर्दिष्ट करता है।
सही सेंसर असेंबली भाग संख्या की पुष्टि करने के लिए Fanuc के स्पिंडल मोटर स्पेयर पार्ट्स सूची के साथ मोटर नाम प्लेट मॉडल नंबर का क्रॉस-रेफरेंस करें।
दांतों की गलत संख्या के साथ सेंसर स्थापित करने से स्पिनल गति निगरानी डिस्प्ले में दिखाई देने वाली तत्काल गति प्रतिक्रिया त्रुटियां उत्पन्न होती हैं।
Q2: भाग संख्या -T611 ¢ से समाप्त होती है, A860-2150 श्रृंखला के भीतर इस प्रत्यय संरचना का क्या अर्थ है?
A860-2150 पतली टाइप श्रृंखला के भीतर, Fanuc दांतों की संख्या को कोड करने के लिए प्रत्यय का उपयोग करता हैः T301 = 192 दांत, T401 = 256 दांत, T511 = 384 दांत, T611 = 512 दांत।
T के बाद पहला अंक संकल्प स्तर को दर्शाता है; शेष अंक उप-रूप को और निर्दिष्ट करते हैं।
A860-2120 श्रृंखला (मानक गहराई) विभिन्न विन्यासों के लिए V-पूर्वसर्ग प्रत्यय का उपयोग करती है।
प्रतिस्थापन आदेश देते समय, the complete suffix must match the installed unit — substituting a sensor with a numerically similar but physically different suffix code will result in either incorrect fit or incorrect feedback resolution.
Q3: क्या A860-2150-T611 की मरम्मत की जा सकती है यदि केवल सिग्नल प्रोसेसिंग इलेक्ट्रॉनिक्स विफल हो जाती है जबकि सेंसर हेड बरकरार है?
A860-2150-T611 एक एकीकृत विधानसभा के रूप में डिज़ाइन किया गया है Fanuc आंतरिक घटकों की चुनिंदा मरम्मत की सिफारिश या समर्थन नहीं करता है।सही कार्रवाई एक नई या नवीनीकृत A860-2150-T611 के साथ पूर्ण विधानसभा को बदलने के लिए है.
विशेषज्ञ Fanuc मरम्मत केंद्र धुरी सेंसर इकाइयों का नवीनीकरण प्रदान करते हैं, जो नई खरीद के लिए एक लागत प्रभावी विकल्प हो सकता है,विशेष रूप से पुराने मोटर्स के लिए जहां नए सेंसरों के पास लंबे समय तक नेतृत्व समय हैं या दुर्लभ हो रहे हैं.
Q4: A860-2150-T611 सेंसर असेंबली का कनेक्शन इंटरफेस क्या है?
The A860-2150-T611 connects to the spindle amplifier via Fanuc's standard spindle encoder cable — a shielded multi-conductor cable with the Fanuc connector format used on the αi-series spindle amplifiers.
एन्कोडर केबल सेंसर असेंबली से मोटर के केबल आउटपुट के माध्यम से एम्पलीफायर के JY1 या समकक्ष स्पिंडल एन्कोडर कनेक्टर तक मार्गों।
केबल की लंबाई मशीन के रूटिंग के लिए उपयुक्त होनी चाहिए।Fanuc केबल क्षमता और प्रतिरोध से सिग्नल गिरावट से बचने के लिए संकेत प्रकार के आधार पर एन्कोडर कनेक्शन के लिए अधिकतम केबल लंबाई निर्दिष्ट करता है.
Q5: A860-2150-T611 स्थापित करने के बाद, क्या सत्यापन चरणों से पता चलता है कि सेंसर सही ढंग से काम कर रहा है?
सीएनसी चालू करें और एन्कोडर अलार्म कोड के लिए नैदानिक स्क्रीन के धुरी अनुभाग की निगरानी करें।एक धीमी धुरी अभिविन्यास आदेश और निदान प्रदर्शन पर एन्कोडर गिनती वृद्धि का निरीक्षण.
यह सत्यापित करें कि Z पल्स का पता लगाया गया है ∙ ड्राइव को ओरिएंटेशन पूरा करना चाहिए और कमांड किए गए कोण पर धुरी को पकड़ना चाहिए।कई गति बिंदुओं पर आदेशित आरपीएम के खिलाफ धुरी गति प्रदर्शन की जाँच करें.
यदि प्रदर्शित गति और आदेशित गति पूरे दायरे में मेल खाती है और दिशा अलार्म के बिना पूरी होती है, तो सेंसर सही ढंग से स्थापित और काम कर रहा है।स्थापना के बाद लगातार अलार्म SP-9001 आमतौर पर सेंसर की विफलता के बजाय केबल या कनेक्टर समस्या का संकेत देता है.
