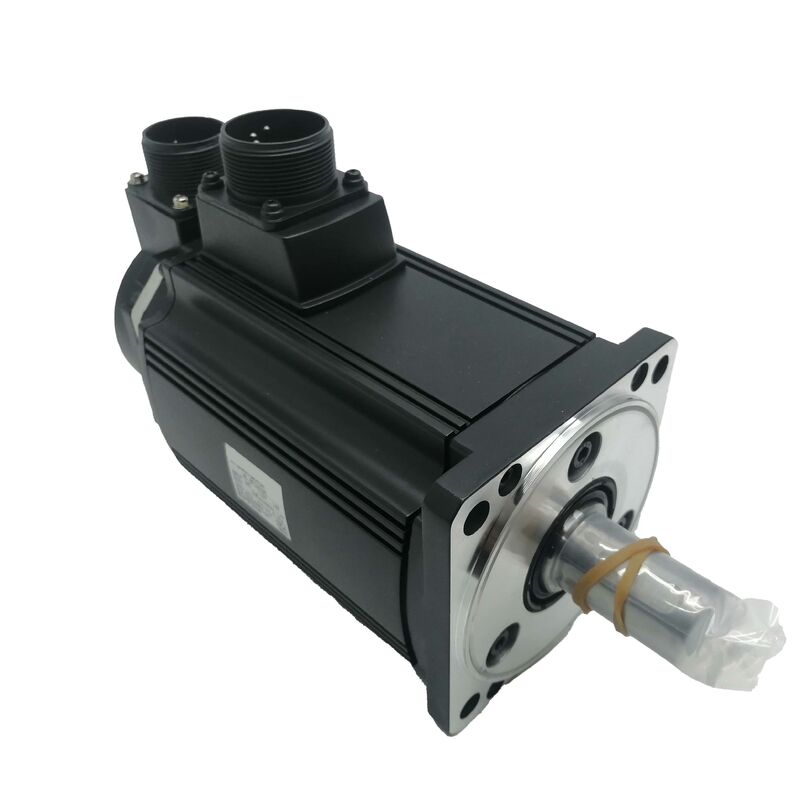

नया मित्सुबिशी HC-RFS203 AC सर्वो मोटर — 2 kW अल्ट्रा-लो इनर्शिया, 3000 आर/मिनट, 17-बिट एनकोडर | मुफ्त त्वरित शिपिंग

ब्रांड: मित्सुबिशी इलेक्ट्रिक

श्रृंखला:MELSERVO-J2-सुपर HC-RFS

भाग संख्या:HC-RFS203 / HCRFS203

स्थिति: नया | मुफ्त त्वरित शिपिंग | स्टॉक में

HC-RFS श्रृंखला को क्या खास बनाता है

हर 2 kW सर्वो मोटर एक ही उद्देश्य के लिए नहीं बनाई जाती है। मित्सुबिशी HC-RFS203 को विशेष रूप से उन अनुप्रयोगों के लिए विकसित किया गया था जहाँ त्वरण और मंदी चक्र उच्च आवृत्ति पर होते हैं — जहाँ मोटर प्रति मिनट दर्जनों या सैकड़ों बार शुरू, बंद, उलट और पुन: स्थित हो रही होती है, बजाय निरंतर गति से चलने के। यह उपयोग प्रोफ़ाइल एक पारंपरिक स्पिंडल या कन्वेयर ड्राइव एप्लिकेशन की तुलना में मोटर पर बहुत अलग मांगें डालती है।

HC-RFS श्रृंखला में परिभाषित इंजीनियरिंग विकल्प इसका अल्ट्रा-लो रोटर इनर्शिया है। एक कम-इनर्शिया रोटर दिए गए टॉर्क इनपुट के लिए तेज़ी से गति पकड़ता और धीमा होता है, जिसका अर्थ है कम पोजिशनिंग समय, उच्च चक्र दरें, और प्रति चाल चक्र कम ऊर्जा व्यय। इसका व्यापार-बंद यह है कि कम-इनर्शिया रोटर शाफ्ट पर उच्च परावर्तित लोड इनर्शिया के प्रति कम सहनशील होते हैं — लेकिन जिन अनुप्रयोगों के लिए यह मोटर डिज़ाइन की गई थी, वह व्यापार-बंद सही है। उच्च-आवृत्ति स्थानांतरण मशीनरी, पिक-एंड-प्लेस तंत्र, इंडेक्सिंग उपकरण, और तेज़-प्रतिक्रिया पोजिशनिंग अक्ष वे हैं जहाँ HC-RFS203 अपने सर्वश्रेष्ठ प्रदर्शन करता है।

तकनीकी विनिर्देश

तकनीकी डेटा मित्सुबिशी इलेक्ट्रिक MELSERVO-J2-सुपर श्रृंखला प्रलेखन और सत्यापित विशेषज्ञ आपूर्तिकर्ता रिकॉर्ड से क्रॉस-रेफरेंस किया गया है।

17-बिट एनकोडर — सटीकता जो कम गति पर बनी रहती है

HC-RFS203 की सबसे परिचालन रूप से महत्वपूर्ण विशेषताओं में से एक इसका 17-बिट सीरियल एब्सोल्यूट एनकोडर है, जो प्रति मोटर शाफ्ट क्रांति 131,072 अलग-अलग स्थिति गणना प्रदान करता है।

इसे परिप्रेक्ष्य में रखने के लिए: इस रिज़ॉल्यूशन पर, प्रत्येक एनकोडर गणना शाफ्ट रोटेशन के लगभग 0.00275 डिग्री का प्रतिनिधित्व करती है। एक विशिष्ट रैखिक अक्ष में 10 मिमी-पिच बॉलस्क्रू और 1:1 कपलिंग अनुपात के साथ संचालित, यह लगभग 0.076 माइक्रोमीटर प्रति गणना के सैद्धांतिक स्थिति प्रतिक्रिया ग्रैन्युलैरिटी में तब्दील हो जाता है — एक रिज़ॉल्यूशन स्तर जो किसी भी यथार्थवादी यांत्रिक प्रणाली में सीमित कारक नहीं है।

व्यावहारिक महत्व कम गति पर सबसे अधिक महसूस किया जाता है। कम-रिज़ॉल्यूशन एनकोडर वाले सर्वो सिस्टम धीमी गति से चलने पर खुरदरी वेग प्रतिक्रिया उत्पन्न करते हैं क्योंकि स्थिति गणना नियंत्रक को बार-बार और असंगत रूप से प्राप्त होती है। गति नियंत्रण लूप के पास काम करने के लिए सीमित डेटा होता है और परिणाम दिखाई देने वाली वेग तरंग होती है — एक समस्या जो कम गति पर सतह फिनिश, प्रक्रिया स्थिरता और पोजिशनिंग दोहराव को प्रभावित करती है। 17-बिट एनकोडर की महीन गणना घनत्व बहुत धीमी शाफ्ट गति पर भी गति नियंत्रण लूप को समृद्ध, नियमित स्थिति डेटा प्रदान करती है, जो कि वह है जो सटीक अनुप्रयोगों के लिए आवश्यक चिकनी निरंतर-वेग व्यवहार को सक्षम बनाता है।

एनकोडर एक एब्सोल्यूट प्रकार का भी है, जिसका अर्थ है कि यह पावर साइकलिंग के माध्यम से स्थिति संदर्भ को बनाए रखता है, जिसके लिए प्रत्येक पावर-ऑन घटना के बाद होमिंग रिटर्न अनुक्रम की आवश्यकता नहीं होती है।

अल्ट्रा-लो इनर्शिया — विनिर्देश और इसके निहितार्थ को समझना

HC-RFS पदनाम मित्सुबिशी MELSERVO-J2-सुपर मोटर परिवार के भीतर अल्ट्रा-लो रोटर इनर्शिया का संकेत देता है। सिस्टम डिज़ाइन में इस मोटर का अधिकतम लाभ उठाने के लिए व्यवहार में इसका क्या मतलब है — और यह कहाँ मायने रखता है — को समझना आवश्यक है।

"कम इनर्शिया" क्या हासिल करता है।रोटर इनर्शिया मोटर के घूर्णन द्रव्यमान द्वारा गति में परिवर्तन के प्रतिरोध की पेशकश है। एक कम इनर्शिया रोटर को एक निश्चित दर पर गति पकड़ने और धीमा करने के लिए कम टॉर्क की आवश्यकता होती है। मोटर को चलाने वाले सर्वो एम्पलीफायर के लिए, यह सीधे वेग और स्थिति कमांड के प्रति तेज़ प्रतिक्रिया में तब्दील हो जाता है। मोटर कमांड प्रोफ़ाइल का अधिक बारीकी से पालन कर सकती है, जो अनुसरण त्रुटि को कम करती है और लक्ष्य स्थिति तक पहुँचने और स्थिर होने के लिए आवश्यक समय को छोटा करती है।

यह कहाँ लागू होता है।सबसे अधिक लाभान्वित होने वाले अनुप्रयोग वे हैं जिनमें छोटी, दोहराई जाने वाली चाल चक्र होती हैं — इंडेक्सिंग टेबल प्रति सेकंड कई स्थितियों में चल रही होती है, पैकेजिंग मशीनें तेज़ पिक-एंड-प्लेस चक्रों के साथ, प्रिंटिंग उपकरण उच्च लाइन गति पर सटीक पंजीकरण की आवश्यकता होती है, और सेमीकंडक्टर हैंडलिंग उपकरण जहाँ थ्रूपुट प्रति-चक्र चाल समय को कम करने पर निर्भर करता है।

इसके लिए लोड से क्या आवश्यक है।अल्ट्रा-लो इनर्शिया मोटर सबसे प्रभावी होती हैं जब मोटर शाफ्ट पर परावर्तित लोड इनर्शिया को मोटर के अपने रोटर इनर्शिया के उचित गुणक के भीतर रखा जाता है। मित्सुबिशी के MELSERVO-J2-सुपर प्रलेखन प्रत्येक मोटर मॉडल के लिए लोड-टू-मोटर इनर्शिया अनुपात मार्गदर्शन प्रदान करता है। जब उच्च लोड इनर्शिया से बचा नहीं जा सकता है, तो गियरबॉक्स का उपयोग मोटर शाफ्ट पर परावर्तित इनर्शिया को कम करने के लिए किया जा सकता है — HC-RFS श्रृंखला मोटर को भारी लोड तंत्र से जोड़ने पर एक सामान्य दृष्टिकोण।

J2-सुपर परिवार के संदर्भ में HC-RFS

MELSERVO-J2-सुपर श्रृंखला ने विभिन्न इनर्शिया विशेषताओं के साथ कई अलग-अलग मोटर उप-परिवार स्थापित किए, जिनमें से प्रत्येक एक अलग वर्ग के अनुप्रयोग के लिए अनुकूलित है:

HC-KFS / HC-MFS— 50W से 750W रेंज में छोटे-क्षमता वाले, कम-इनर्शिया मोटर, हल्के अक्षों और छोटी मशीनों में उपयोग किए जाते हैं

HC-SFS— मानक-इनर्शिया मध्यम-क्षमता रेंज जो उन अनुप्रयोगों को कवर करती है जहाँ उच्च परावर्तित लोड विशिष्ट होते हैं और लोड के तहत चिकनी निरंतर-वेग प्रदर्शन को प्राथमिकता दी जाती है

HC-RFS— अल्ट्रा-लो-इनर्शिया मध्यम-क्षमता रेंज (HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503 सहित) उच्च-आवृत्ति संचालन और मांग त्वरण प्रोफाइल के लिए

HC-LFS / HC-UFS— बड़े अक्ष ड्राइव और विशेष अनुप्रयोगों के लिए उच्च-क्षमता वाले मॉडल

HC-RFS203 अल्ट्रा-लो-इनर्शिया समूह के भीतर 2 kW स्तर पर स्थित है, जिसे MR-J2S-200A/B एम्पलीफायर के साथ जोड़ा गया है। उसी श्रृंखला में इसके भाई-बहन — HC-RFS153 (1.5 kW) और HC-RFS353 (3.5 kW) — आसन्न शक्ति स्तरों को कवर करते हैं जहाँ समान अल्ट्रा-लो-इनर्शिया विशेषता की आवश्यकता विभिन्न आउटपुट रेटिंग पर होती है।

संगतता और एम्पलीफायर पेयरिंग

HC-RFS203 मित्सुबिशी MELSERVO-J2-सुपर श्रृंखला एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है। 200V वर्ग संचालन के लिए मानक पेयरिंग हैMR-J2S-200A(स्थिति, गति, और टॉर्क नियंत्रण, पल्स ट्रेन/एनालॉग इंटरफ़ेस) याMR-J2S-200B(SSCNET संगत)। उसी 200A प्लेटफ़ॉर्म के CP और CL वेरिएंट उसी मोटर संगतता सूची के भीतर CC-Link और अन्य संचार इंटरफ़ेस का समर्थन करते हैं।

प्रवासन पर महत्वपूर्ण नोट:मित्सुबिशी ने एक औपचारिक J2S नवीनीकरण कार्यक्रम प्रकाशित किया है जो पुराने MELSERVO-J2-सुपर इंस्टॉलेशन को वर्तमान-पीढ़ी के MELSERVO-J4 हार्डवेयर में स्थानांतरित करने वाले ग्राहकों के लिए HC-RFS श्रृंखला मोटर्स को उनके उत्तराधिकारी HG-SR श्रृंखला समकक्षों से मैप करता है। HC-RFS श्रृंखला और इसके संगत MR-J2S एम्पलीफायर बंद OEM उत्पाद हैं। इस प्लेटफ़ॉर्म पर अभी भी चलने वाली मशीनें आमतौर पर नए OEM खरीद के बजाय विशेषज्ञ अधिशेष आपूर्ति के माध्यम से बनाए रखी जाती हैं। मोटर और एम्पलीफायर संयोजन परीक्षण किए गए अधिशेष इकाई के रूप में आपूर्ति किए जाने पर पूरी तरह से विनिर्देशों के अनुसार प्रदर्शन करना जारी रखता है, और मूल भाग संख्या के साथ प्रतिस्थापन स्थापित आधार के लिए सबसे सीधा रखरखाव पथ बना रहता है।

स्थिति और उपलब्धता

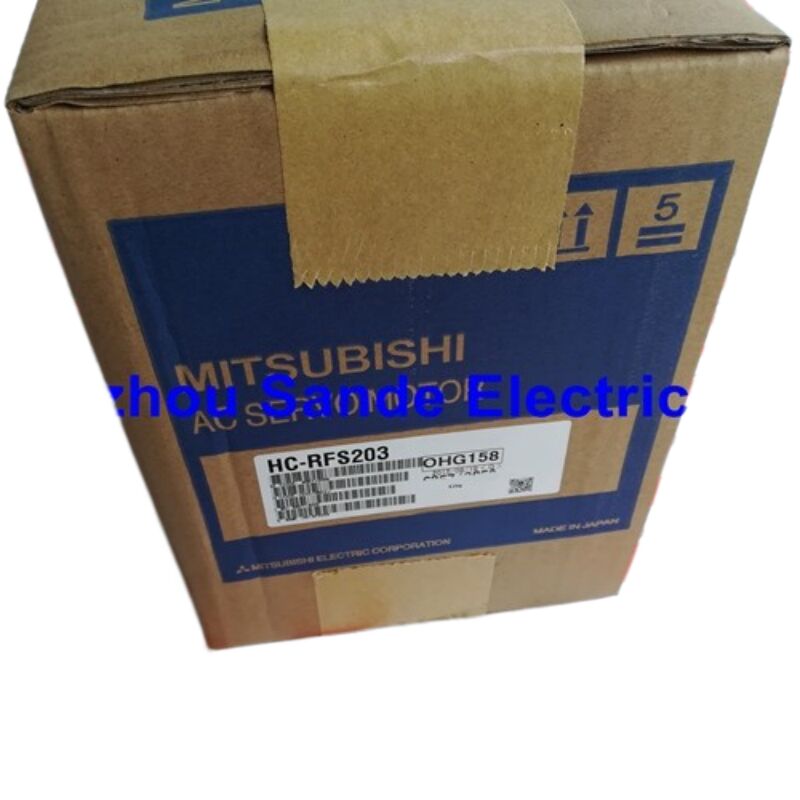

यह सूची कवर करती हैनयाHC-RFS203 इकाइयाँ। न्यू-ओल्ड-स्टॉक (NOS) मित्सुबिशी सर्वो मोटर्स विशेषज्ञ औद्योगिक स्वचालन वितरकों के माध्यम से उपलब्ध हैं जो उत्पाद की सक्रिय उत्पादन अवधि के दौरान प्राप्त इन्वेंट्री बनाए रखते हैं। नई इकाइयाँ कभी भी मशीन में स्थापित नहीं की गई हैं और अपनी मूल फैक्ट्री पैकेजिंग, सुरक्षात्मक शाफ्ट कवर और कनेक्टर ब्लैंक को बरकरार रखती हैं।

उन अनुप्रयोगों के लिए जहाँ एक नई इकाई आवश्यक है — वारंटी आवश्यकताएं, महत्वपूर्ण नई-बिल्ड इंस्टॉलेशन, या ऐसी स्थितियाँ जहाँ मोटर को स्टैंडबाय स्पेयर के रूप में संग्रहीत किया जाएगा — नई स्टॉक उपयुक्त विकल्प है। जहाँ लागत प्राथमिक विचार है और मोटर को सीधे स्थापित किया जाएगा, पूरी तरह से परीक्षण किए गए अधिशेष इकाइयाँ कम लागत पर तुलनीय कार्यात्मक प्रदर्शन प्रदान करती हैं।

मुफ्त त्वरित शिपिंगइस सूची पर शामिल है। अंतर्राष्ट्रीय गंतव्यों के लिए, लीड टाइम और वाहक विकल्प भिन्न होते हैं — अपने क्षेत्र के लिए डिलीवरी व्यवस्था की पुष्टि करने के लिए ऑर्डर करने से पहले हमसे संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-RFS203 को "अल्ट्रा-लो इनर्शिया" के रूप में वर्णित किया गया है। इस मोटर के लिए कौन सा लोड-टू-मोटर इनर्शिया अनुपात स्वीकार्य है?

मित्सुबिशी के MELSERVO-J2-सुपर प्रलेखन HC-RFS श्रृंखला के लिए मोटर के अपने रोटर इनर्शिया के 30 गुना तक के अनुशंसित लोड-टू-मोटर इनर्शिया अनुपात को निर्दिष्ट करता है। इस दिशानिर्देश के भीतर संचालन यह सुनिश्चित करता है कि सर्वो एम्पलीफायर के ऑटो-ट्यूनिंग और गेन समायोजन कार्य पूर्ण गति और त्वरण रेंज में स्थिर बंद-लूप प्रदर्शन बनाए रख सकें। जब लोड इनर्शिया अनुपात 30 गुना से अधिक हो जाता है, तो मित्सुबिशी विशिष्ट गेन सेटिंग्स, यांत्रिक संशोधनों, या एक अलग मोटर चयन के साथ आवेदन को समायोजित किया जा सकता है या नहीं, इसका मूल्यांकन करने के लिए उनके तकनीकी सहायता से संपर्क करने की सलाह देता है। व्यवहार में, यदि आपके आवेदन में मोटर शाफ्ट पर उच्च परावर्तित लोड इनर्शिया है — उदाहरण के लिए, सीधे युग्मित एक भारी रोटरी टेबल — मोटर और लोड के बीच एक रिडक्शन गियरबॉक्स एक उच्च इनर्शिया अनुपात को स्वीकार करने की तुलना में एक अधिक प्रभावी समाधान है।

Q2: क्या HC-RFS203 एब्सोल्यूट एनकोडर के साथ आता है, और क्या इसका मतलब है कि एम्पलीफायर पर बैटरी की आवश्यकता नहीं है?

HC-RFS203 मानक के रूप में 17-बिट सीरियल एब्सोल्यूट एनकोडर से सुसज्जित है। एब्सोल्यूट एनकोडर एनकोडर के भीतर सिंगल-टर्न स्थिति जानकारी बनाए रखता है। हालांकि, मल्टी-टर्न एब्सोल्यूट स्थिति प्रतिधारण के लिए — जो नियंत्रक को एक अक्ष प्रति अक्ष एक से अधिक क्रांति वाली मशीनों में पावर-ऑफ घटनाओं में अक्ष की स्थिति जानने की अनुमति देता है — MR-J2S श्रृंखला एम्पलीफायर को एम्पलीफायर के बैटरी कनेक्टर पर जुड़े एक बाहरी बैटरी (MR-BAT) की आवश्यकता होती है। एनकोडर की एब्सोल्यूट संपत्ति सिंगल-रेवोल्यूशन स्थिति रिज़ॉल्यूशन को संभालती है; एम्पलीफायर बैटरी पावर हटाए जाने पर मल्टी-टर्न रेवोल्यूशन गणना को संभालती है। यदि MR-BAT बैटरी स्थापित नहीं है या पावर हटाए जाने पर समाप्त हो गई है, तो एब्सोल्यूट मल्टी-टर्न स्थिति डेटा खो जाता है और अगली पावर-ऑन पर एक संदर्भ वापसी की आवश्यकता होगी। बैटरी किसी भी MELSERVO-J2-सुपर इंस्टॉलेशन पर एक मानक रखरखाव आइटम है जो एब्सोल्यूट-प्रकार की मोटर्स का उपयोग करता है।

Q3: HC-RFS203 और HC-SFS203 के बीच क्या अंतर है, और क्या उन्हें परस्पर विनिमय किया जा सकता है?

दोनों मोटर्स एक ही 2 kW रेटेड आउटपुट और 3,000 आर/मिनट रेटेड गति साझा करती हैं, और दोनों MR-J2S-200A एम्पलीफायर के साथ संगत हैं। मुख्य अंतर रोटर इनर्शिया और परिणामी प्रदर्शन विशेषताएँ हैं। HC-SFS203 एक मानक-इनर्शिया मोटर है जो मध्यम लोड इनर्शिया वाले अनुप्रयोगों और लोड के तहत चिकनी निरंतर-वेग प्रदर्शन की आवश्यकताओं के लिए उपयुक्त है। HC-RFS203 अल्ट्रा-लो-इनर्शिया वेरिएंट है जिसे विशेष रूप से उच्च-आवृत्ति त्वरण और मंदी चक्रों के लिए इंजीनियर किया गया है। दोनों मोटर्स एक ही एम्पलीफायर के साथ विद्युत रूप से संगत हैं लेकिन यांत्रिक रूप से अलग-अलग फ्लैंज आयाम और शाफ्ट कॉन्फ़िगरेशन हैं — वे मशीन के मोटर माउंटिंग इंटरफ़ेस के विरुद्ध माउंटिंग आयामों को सत्यापित किए बिना भौतिक रूप से ड्रॉप-इन विनिमेय नहीं हैं। यदि आप एक को दूसरे से बदल रहे हैं, तो ऑर्डर करने से पहले फ्रेम आयाम, शाफ्ट व्यास और एनकोडर केबल संगतता की पुष्टि करें, या सत्यापित प्रतिस्थापन पेयरिंग के लिए मित्सुबिशी J2S नवीनीकरण प्रलेखन से परामर्श करें।

Q4: यदि MR-J2S-200A एम्पलीफायर भी अनुपलब्ध है, और पूरे सर्वो अक्ष को बदलने की आवश्यकता है, तो प्रवासन पथ क्या है?

मित्सुबिशी इलेक्ट्रिक ने एक औपचारिक प्रवासन गाइड प्रकाशित किया है — MELSERVO-J2S/J2M नवीनीकरण गाइड — जो HC-RFS श्रृंखला मोटर्स और MR-J2S एम्पलीफायरों से वर्तमान-पीढ़ी के समकक्षों तक पूर्ण प्रतिस्थापन पथ को कवर करता है। प्राथमिक अपग्रेड पथ MR-J2S-200A एम्पलीफायर को MR-J4-200A तक ले जाता है और HC-RFS203 मोटर को HG-SR श्रृंखला समकक्ष से मैप करता है। इस प्रतिस्थापन में मौजूदा मशीन वायरिंग हार्नेस को नए एम्पलीफायर के कनेक्टर पिनआउट के अनुकूल बनाने वाले मित्सुबिशी नवीनीकरण किट का उपयोग करना शामिल है, जिससे मशीन को खरोंच से फिर से तार करने की आवश्यकता से बचा जा सके। गाइड में सटीक नवीनीकरण किट भाग संख्या, मोटर प्रतिस्थापन पेयरिंग, और मूल और प्रतिस्थापन घटकों के बीच टॉर्क विशेषताओं और इनर्शिया अनुपात में अंतर के संबंध में महत्वपूर्ण नोट्स निर्दिष्ट हैं। किसी भी मशीन के लिए जहाँ मोटर और एम्पलीफायर दोनों को एक साथ बदलने की आवश्यकता है, मित्सुबिशी-निर्दिष्ट किट कॉन्फ़िगरेशन का पालन करते हुए, नवीनीकरण प्रलेखन का उपयोग करना एड-हॉक घटक प्रतिस्थापन पर दृढ़ता से अनुशंसित है।

Q5: यह मोटर एक नई इकाई के रूप में सूचीबद्ध है। यदि इसे स्पेयर के रूप में खरीदा जाता है और तुरंत स्थापित नहीं किया जाता है तो इसे कैसे संग्रहीत किया जाना चाहिए?

मित्सुबिशी इलेक्ट्रिक की सर्वो मोटर भंडारण सिफारिशों का पालन किसी भी नई इकाई के लिए किया जाना चाहिए जिसे स्पेयर के रूप में रखा जा रहा है। मोटर को एक साफ, सूखी इनडोर वातावरण में संग्रहीत किया जाना चाहिए जिसमें परिवेश का तापमान -15°C और +70°C के बीच बनाए रखा जाता है और आर्द्रता 90% से नीचे (गैर-संक्षेपण) होती है। सीधी धूप, कंपन और संक्षारक वातावरण से बचा जाना चाहिए। शाफ्ट को नमी के संपर्क में नहीं छोड़ा जाना चाहिए — स्थापना तक सुरक्षात्मक शाफ्ट कवर को जगह पर रखें। एक वर्ष से अधिक की भंडारण अवधि के लिए, बेयरिंग ग्रीस को पुनर्वितरित करने और स्थिर बेयरिंग इंडेंटेशन को रोकने के लिए शाफ्ट को समय-समय पर घुमाना उचित है। एनकोडर असेंबली एक सटीक ऑप्टिकल उपकरण है; मोटर को प्रवाहकीय धूल, धातुई स्वार्फ, या आक्रामक रासायनिक वाष्प वाले वातावरण में संग्रहीत नहीं किया जाना चाहिए। जब मोटर अंततः विस्तारित भंडारण के बाद स्थापित की जाती है, तो एम्पलीफायर से कनेक्ट करने से पहले किसी भी संक्षारण या संदूषण के संकेतों के लिए एनकोडर केबल कनेक्टर और पावर कनेक्टर का निरीक्षण करें।
