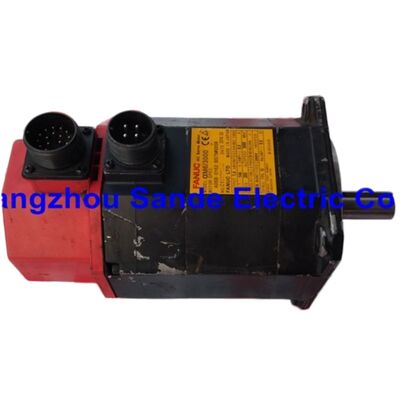

FANUC A06B-0162-B575#0008 Alpha Series αM6/3000 एसी सर्वो मोटर, कीवे के साथ सीधा शाफ्ट, αA64 पूर्ण पल्सकोडर

उत्पाद का अवलोकन

दFANUC A06B-0162-B575#0008FANUC की अल्फा (α) श्रृंखला से एक तीन-चरण AC सर्वो मोटर है, नामित मॉडलαM6/3000अधिकतम गति 3,000 आरपीएम पर 6 एनएम का नामित टोक़, 1.4 किलोवाट का निरंतर नामित आउटपुट प्रदान करता है। यह विशिष्ट विन्यास एककुंजी मार्ग के साथ सीधा शाफ्ट(#0008),कोई ब्रेक नहीं, और एकαA64 पूर्ण पल्सकोडर✓ इसे फीड-अक्स अनुप्रयोगों के लिए पसंदीदा विकल्प बनाते हैं जहां विश्वसनीय पूर्ण स्थिति प्रतिधारण की आवश्यकता होती है और मशीन निर्माता द्वारा एक पकड़ ब्रेक निर्दिष्ट नहीं किया जाता है।

A06B-0162-B575#0008 FANUC के अल्फा मोटर परिवार के भीतर αM उप-श्रृंखला से संबंधित है,सील सर्वो मोटर्स विशेष रूप से छोटे से मध्यम सीएनसी मशीन उपकरण फ़ीड ड्राइव के लिए इंजीनियर, जिसमें ऊर्ध्वाधर मशीनिंग केंद्र, सीएनसी टर्न और बहु-अक्ष पीसने वाली मशीनें शामिल हैं।

सत्यापित विनिर्देश

संदर्भ में αM श्रृंखला

FANUC के अल्फा सर्वो मोटर परिवार में टॉर्क और स्पीड रेटिंग की एक विस्तृत श्रृंखला शामिल है, लेकिन इसके भीतर αM उप-श्रृंखला एक विशेष स्थान पर है:मोटर्स मध्यम शुल्क मशीन उपकरण अक्षों पर कॉम्पैक्ट स्थापना के लिए बनाया, जहां कम जड़ता और तेजी से गतिशील प्रतिक्रिया पीक आउटपुट से अधिक मायने रखती है। αM6/3000 αM टोक़ रेंज के निचले छोर पर स्थित है।5/3000 ¢ और X पर व्यापक रूप से पाया जाता हैछोटे ऊर्ध्वाधर मशीनिंग केंद्रों, सीएनसी टॉरेट टारन और सटीक पीसने वाली मशीनों के वाई और जेड अक्ष जो FANUC की अल्फा पीढ़ी के उत्पादन अवधि के दौरान बनाए गए थे।

"एम" पदनाम का अर्थ सरल हैः ये मध्यम गतिशीलता वाले मोटर्स हैं जिनकी फ्रेम डिजाइन मशीन टूल्स एक्सिस सेल्स और हेडस्टॉक्स के आयामी आवरण के लिए अनुकूलित है।वे एक ही सील निर्माण और αA64 पल्सकोडर को बड़े अल्फा परिवार के मोटर्स के रूप में साझा करते हैं, लेकिन उनके छोटे फ्लैंज आकार और कम द्रव्यमान से उन्हें कसकर पैक किए गए मशीन डिजाइनों में एकीकृत करना आसान हो जाता है जहां मोटर को सीधे एक गोलाकार स्क्रू समर्थन असर के पीछे माउंट किया जाना चाहिए।

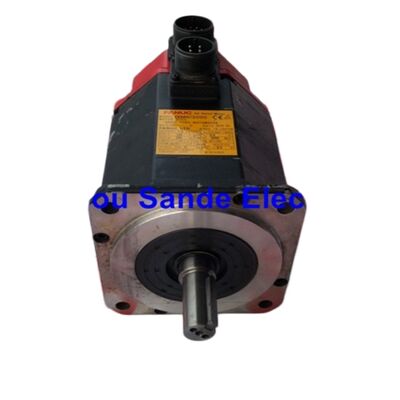

शाफ्ट विन्यासः कीवे के साथ सीधा

दB575आधार भाग संख्या एक ब्रेक के बिना एक सीधी शाफ्ट निर्दिष्ट करता है।#0008 संशोधन कोडशाफ्ट के लिए एक कुंजी मार्ग जोड़ता है एक स्पर्श कुंजी स्लॉट मोटर आउटपुट शाफ्ट में मशीनीकृत है जो एक मानक समानांतर कुंजी स्वीकार करता है।

एक साधारण सीधी शाफ्ट और एक कुंजी शाफ्ट के बीच व्यावहारिक अंतर यह है कि मोटर मशीन ड्राइवट्रेन से कैसे जुड़ता है। एक चिकनी शाफ्ट केवल हस्तक्षेप फिट या क्लैंपिंग पर निर्भर करती है;कुंजी मार्ग एक सकारात्मक यांत्रिक ताला सुविधा जो उच्च रेडियल या घुमावदार भार के तहत शाफ्ट रोटेशन को रोकता है जोड़ता है. औजारों की मशीनों में जहां मोटर कुंजी के छेद के साथ एक युग्मन के माध्यम से एक गोलाकार स्क्रू चलाता है, या जहां डिजाइन में एक कुंजी द्वारा पकड़े गए एक चालित पोली की आवश्यकता होती है,#0008 शाफ्ट सही विनिर्देश हैइन अनुप्रयोगों में एक सादे शाफ्ट को बदलने से पीक टॉर्क भार के तहत युग्मन फिसलने का खतरा होता है, एक सेवा समस्या जो आमतौर पर भारी काटने की परिस्थितियों में धुरी की स्थिति में त्रुटि के रूप में प्रकट होती है।

निरपेक्ष पल्सकोडर αA64: प्रति मोड़ 64,000 पल्स

αA64 पल्सकोडर एक ऑप्टिकल पूर्ण एन्कोडर है64प्रति मोड़ 1000 धड़कनें. वृद्धिशील एन्कोडर के विपरीत, जो बिजली बंद कर दिया जाता है जब स्थिति की जानकारी खो देते हैं,αA64 एक लिथियम बैटरी का उपयोग कर शक्ति चक्रों में शाफ्ट की पूर्ण स्थिति को बरकरार रखता है जो सर्वो एम्पलीफायर के अंदर स्थित है, मोटर के अंदर नहींएन्कोडर एक सीरियल इंटरफेस के माध्यम से एम्पलीफायर को स्थिति डेटा संचार करता है; पावर-अप पर, सीएनसी संग्रहीत पूर्ण स्थिति पढ़ता है और एक संदर्भ वापसी रन के बिना मशीनिंग के लिए तैयार है।

इस वास्तुकला का रखरखाव के लिए एक व्यावहारिक परिणाम हैःएन्कोडर बैटरी एम्पलीफायर में है, मोटर में नहीं. मोटर या एन्कोडर को बदलने के समय, एम्पलीफायर में बैटरी बैकअप सर्किट स्थिति प्रतिधारण को स्वतंत्र रूप से प्रबंधित करता है. यदि मोटर को बदलने के समय बैटरी को डिस्चार्ज किया जाता है, तो यह स्वचालित रूप से बैटरी के बैकअप सर्किट को नियंत्रित करता है।मशीन पूरी तरह से स्वचालित संचालन फिर से शुरू करने से पहले प्रभावित धुरी पर एक संदर्भ वापसी की आवश्यकता हो सकती है.

αA64 पल्सकोडर मोटर के पीछे के आवास के अंदर सील है और उपयोगकर्ता द्वारा सेवा योग्य घटक नहीं है।एन्कोडर की विफलता ️ आम तौर पर FANUC सीएनसी पर SV0447 या SV0448 अलार्मों की विशेषता ️ एन्कोडर इकाई को बदलने या पूर्ण मोटर मरम्मत/विनिमय की आवश्यकता होती है.

संगत सर्वो एम्पलीफायर

A06B-0162-B575#0008 को M-अक्ष चैनल के लिए 80 A पीक पर एक FANUC सर्वो एम्पलीफायर की आवश्यकता होती है। इस मोटर के लिए पुष्टि किए गए संगत एम्पलीफायर मॉड्यूल में शामिल हैंः

α श्रृंखला एम्पलीफायर (A06B-6079-xxxx):

• एसवीएम1-80: A06B-6079-H105 ️ एकल अक्ष
• एसवीएम2-40/80: A06B-6079-H207 ′′ दो अक्षीय (एम अक्ष चैनल)
• एसवीएम2-80/80: A06B-6079-H208 ️ दोहरी धुरी (एल और एम चैनल)

αi श्रृंखला एम्पलीफायर (A06B-6096-xxxx):

• एसवीएम1-80i: A06B-6096-H105 ️ एकल अक्ष
• एसवीएम2-40/80i: A06B-6096-H207 ′′ दो-अक्षीय (एम अक्ष चैनल)
• एसवीएम2-80/80i: A06B-6096-H208 ¢ दो-अक्षीय (एल और एम चैनल)

एसवीयू श्रृंखला एम्पलीफायर (A06B-6089-xxxx):

• SVU1-80: A06B-6089-H105
• एसवीयू2-40/80: A06B-6089-H207 ️ एम अक्ष
• एसवीयू2-80/80: A06B-6089-H208 ️ L और M अक्ष
• एसवीयू2-12/80: A06B-6089-H209 ️ एम अक्ष
• एसवीयू2-20/80: A06B-6089-H210 ️ एम अक्ष

एम्पलीफायर का चयन मशीन के मूल विद्युत डिजाइन के अनुरूप होना चाहिए।वर्तमान में स्थापित एम्पलीफायर यह निर्धारित करता है कि कौन सा मोटर मॉडल स्वीकार्य है ️ एम्पलीफायर संगतता सत्यापित किए बिना मोटर के नामित धारा या टोक़ वर्ग को न बदलें.

FANUC अल्फा αM श्रृंखला के डिजाइन विशेषताएं

कम से कम टोक़ रिपलFANUC ने अल्फा मोटर के चुंबकीय ध्रुव ज्यामिति को विशेष रूप से टोक़ लहर को दबाने के लिए डिज़ाइन किया है।विशेष रूप से समोच्च पथों पर जहां अक्ष गति स्थिर है लेकिन काटने की दिशा लगातार बदलती हैअनुकूलित ध्रुव आकार, αA64 पल्सकोडर के उच्च संकल्प का संयोजन, and FANUC's HRV (High Response Vector) current control produces a motor that rotates smoothly even at very low speeds — an important characteristic for axes used in thread-cutting and die-sinking operations.

IP67 तक सीलबंद निर्माणαM श्रृंखला के मोटर्स में एकIP67 रेटिंग∙ पूरी तरह से धूल से अछूता, और पानी में अस्थायी विसर्जन का सामना करने में सक्षम। एक सीएनसी मशीन उपकरण के वातावरण में, जहां शीतल द्रव, तेल धुंध, और swarf लगातार मौजूद हैं,IP67 सील इन मशीनों के चलने की उम्मीद लंबी सेवा अवधि के दौरान सार्थक सुरक्षा प्रदान करता हैFANUC के सील अल्फा मोटर्स में स्टैटर सील और जलरोधी कनेक्टर का उपयोग किया जाता है ताकि शीतलक प्रवेश न हो।FANUC अपने उत्पाद प्रलेखन में नोट करता है कि IP67 को अल्पकालिक विसर्जन के लिए सत्यापित किया गया है और यह निरंतर निर्देशित शीतल पदार्थ छिड़काव के खिलाफ सुरक्षा की गारंटी नहीं देता हैजिन मशीनों में शीतल द्रव को सीधे मोटर शरीर पर लगाया जाता है, उन्हें मोटर के विशिष्ट स्थापना मार्गदर्शन के अनुसार समीक्षा की जानी चाहिए।

कॉम्पैक्ट हाई-टॉर्क रोटर डिजाइनαM श्रृंखला एक रोटर ज्यामिति का उपयोग करती है जो मोटर के भौतिक आवरण के लिए अपेक्षाकृत उच्च टोक़ प्रदान करती है।पर्याप्त टोक़ घनत्व के साथ हल्के मोटर्स मशीन अक्षों के चलती द्रव्यमान को कम करते हैं, जो बदले में आवश्यक त्वरण और विलंब ऊर्जा को कम करता है और कम सर्वो लूप लाभ की अनुमति देता है, जिससे चक्र समय और बेहतर समोच्च सटीकता में योगदान मिलता है।

वैरिएंट मैट्रिक्स ₹ A06B-0162-B5xx सीरीज

भाग संख्या	शाफ्ट	ब्रेक	एन्कोडर	कुंजीमार्ग
A06B-0162-B575	सीधा	कोई नहीं	αA64 पूर्ण	नहीं
A06B-0162-B575#0008	सीधा	कोई नहीं	αA64 पूर्ण	हाँ
A06B-0162-B775	सीधा	एचपी ब्रेक	αA64 पूर्ण	नहीं
A06B-0162-B775#0008	सीधा	एचपी ब्रेक	αA64 पूर्ण	हाँ
