| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Fanuc |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6079-H101 |

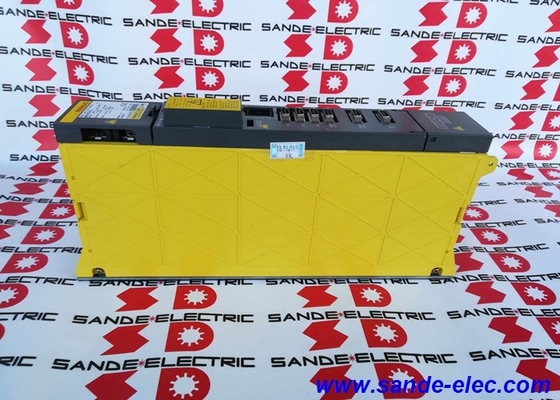

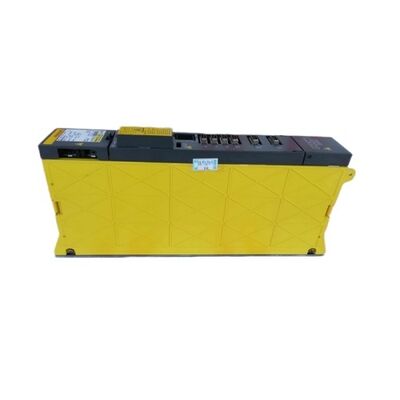

भाग संख्याःA06B-6079-H101
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:सिंगल-एक्सिस सर्वो एम्पलीफायर मॉड्यूल
A06B-6079-H101 और A06B-6096-H101#H दोनों ही SVM1-12 मॉड्यूल हैं, समान मॉडल पदनाम, समान विद्युत रेटिंग (3.0A, 0.75kW, 283V,325V, 230V आउटपुट),समान भौतिक 60 मिमी आकार कारक. अंतर सीएनसी इंटरफ़ेस है, और यह अंतर है जो निर्धारित करता है कि मशीन को किसकी आवश्यकता है।
A06B-6079-H101 प्रकार A/B इंटरफेस का उपयोग करता है ️ एक समानांतर पीडब्ल्यूएम केबल कनेक्शन सीएनसी के सर्वो ड्राइव इकाई से एम्पलीफायर मॉड्यूल तक।यह मूल अल्फा श्रृंखला इंटरफ़ेस वास्तुकला FANUC श्रृंखला 15 के साथ इस्तेमाल किया है, 16, 18, और 21 गैर-i नियंत्रण A06B-6096-H101 (FSSB संस्करण) i-Series नियंत्रण के लिए एक फाइबर ऑप्टिक सीरियल बस का उपयोग करता है।ये इंटरफेस प्रकार संगत नहीं हैं ️ प्रकार A/B के लिए वायर्ड मशीन FSSB मॉड्यूल का उपयोग नहीं कर सकती, और इसके विपरीत।

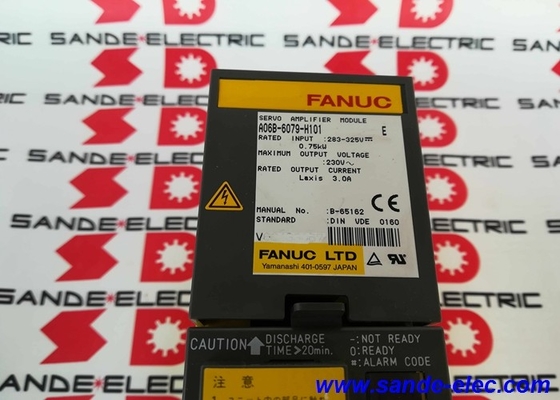

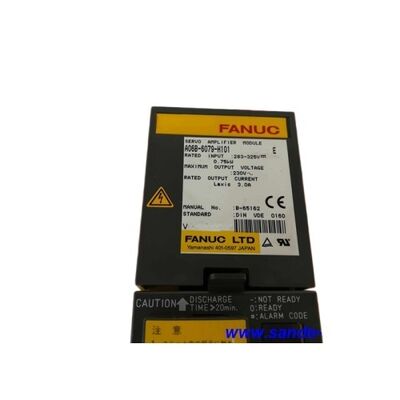

A06B-6079-H101 पर, ड्राइंग नंबर ₹ 6079 ₹ के बीच में श्रृंखला पहचानकर्ता प्रकार A/B इंटरफ़ेस पीढ़ी के लिए क्षेत्र पहचानकर्ता है।भाग लेबल में यह संख्या तुरंत पुष्टि करती है कि किसी भी वायरिंग का निरीक्षण करने से पहले कौन सी इंटरफ़ेस पीढ़ी स्थापित की गई है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6079-H101 |
| पदनाम | एसवीएम1-12 |
| रेटेड करंट | 3.0 ए |
| डीसी बस इनपुट | २८३३२५ वोल्ट, ०.७५ किलोवाट |
| अधिकतम आउटपुट | 230V AC |
| इंटरफेस | प्रकार A/B (PWM) |
| संगत मोटर | α1/3000, α2/2000 |

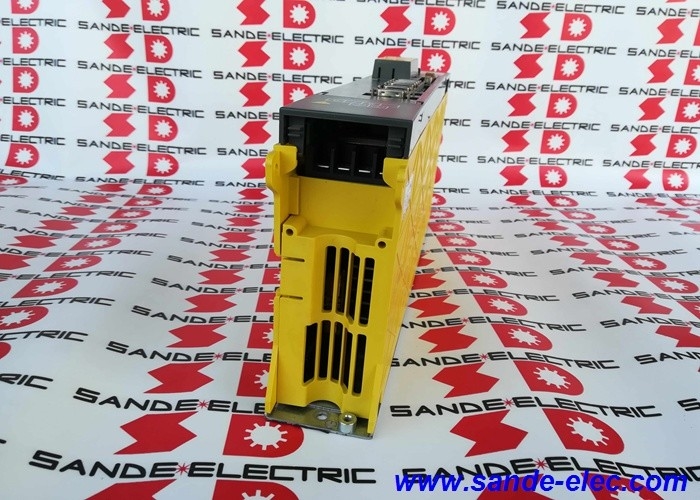

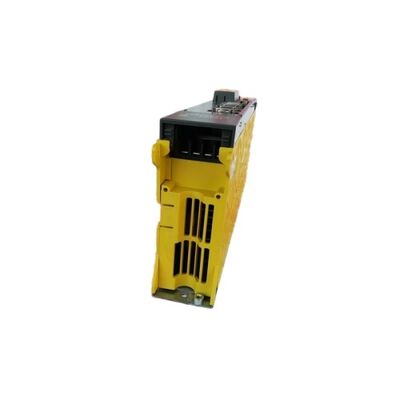

| चौड़ाई | 60 मिमी |
| सीएनसी | श्रृंखला 15, 16, 18, 21 |
| स्थिति | बंद |
3.0A निरंतर आउटपुट और 0.75 किलोवाट पर, SVM1-12 को अल्फा अक्ष रेंज के हल्के छोर के लिए आकार दिया गया है। इसके जोड़े मोटर वर्ग α1/3000 (1 Nm, 3000 rpm) और α2/2000 (2 Nm,2000 आर.पी.एम.) ️ सहायक पोजिशनिंग अक्षों पर प्रयुक्त छोटे फ्रेम अल्फा मोटर्स: छोटे मोड़ केंद्रों पर सी-अक्ष, घुमावदार टेबल ड्राइव, उपकरण पत्रिका अनुक्रमण और कम भार वाले माध्यमिक अक्ष।बहु-मॉड्यूल कैबिनेट के लिए पीएसएम मांग की गणना में 75 किलोवाट डीसी बस का उपयोग नगण्य है.

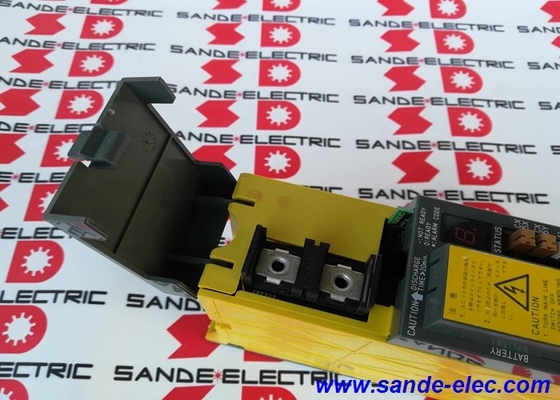

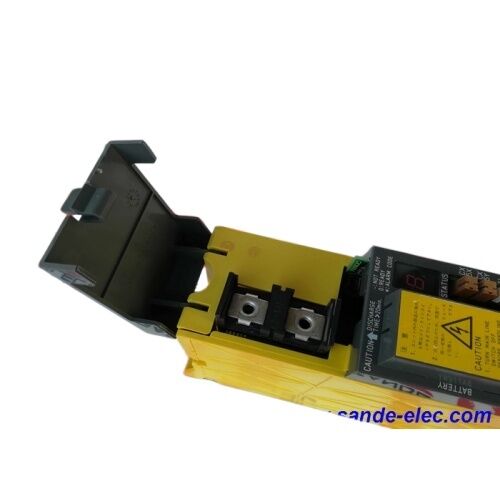

इस मॉड्यूल के लिए एक विशेष स्थापना नोटः जब एक प्रतिस्थापन का स्रोत, निर्दिष्ट करें कि क्या स्थापना एक या दो CX5 बैटरी पोर्ट का उपयोग करती है। कुछ वेरिएंट इस विन्यास में भिन्न होते हैं।
A06B-6079 परिवार प्रकार A/B इंटरफेस के साथ पूर्ण अल्फा SVM श्रृंखला है।SVM1-12 (H101) से लेकर SVM1-360 (H108) और दो अक्षीय SVM2 रेंज के प्रत्येक मॉडल में समानांतर A06B-6096 FSSB समकक्ष है6079 और 6096 श्रृंखलाओं में एक ही मॉडल नाम (SVM1-12, SVM1-40, आदि) और विद्युत रेटिंग्स हैं। केवल भाग संख्या के मध्य अंकों से इंटरफ़ेस पीढ़ी की पहचान होती है।
प्रश्न 1: क्या A06B-6079-H101 (प्रकार A/B) A06B-6096-H101 (FSSB) की जगह ले सकता है?
नहीं. दोनों समान विद्युत रेटिंग के साथ एसवीएम1-12 मॉड्यूल हैं लेकिन अलग सीएनसी इंटरफेस. A06B-6079 श्रृंखला 15/16/18/21 गैर-i नियंत्रण के लिए प्रकार ए / बी समानांतर पीडब्ल्यूएम केबल कनेक्शन का उपयोग करता है।A06B-6096 i-Series नियंत्रण के लिए FSSB फाइबर ऑप्टिक बस का उपयोग करता हैइन इंटरफेस आर्किटेक्चर संगत नहीं हैं गलत संस्करण का उपयोग करने के लिए मॉड्यूल के सीएनसी कनेक्शन को फिर से वायर करना आवश्यक है, जो एक व्यावहारिक क्षेत्र प्रतिस्थापन नहीं है।
प्रश्न 2: कौन से अल्फा सर्वो मोटर्स A06B-6079-H101 के साथ संगत हैं?
α1/3000 (1 एनएम, 3000 आरपीएम) और α2/2000 (2 एनएम, 2000 आरपीएम) दोनों मोटर वर्गों ने 3.0A निरंतर रेटिंग के भीतर आराम से रेटेड करंट खींचा।वर्ग α3 और उससे ऊपर के मोटर्स के लिए SVM1-20 (H102, 5.9A) या उससे अधिक।
प्रश्न 3: किस अलार्म से संकेत मिलता है कि मोटर के बजाय A06B-6079-H101 विफल हो गया है?
अलार्म 8 (अतिवर्तमान/आईपीएम दोष): मोटर पावर केबलों को डिस्कनेक्ट करें और घुमाव-पृथ्वी इन्सुलेशन प्रतिरोध को मापें।यदि इन्सुलेशन अच्छा है (कई सौ मेगाओहम्स) और अलार्म केबलों से डिस्कनेक्ट के साथ बनी हुई है, एम्पलीफायर मॉड्यूल में आंतरिक दोष है। यदि इन्सुलेशन कम है, तो मोटर या केबल दोष स्रोत है।केबल की अखंडता की पुष्टि के बाद सीएनसी सर्वो ड्राइव यूनिट के साथ लगातार संचार त्रुटियां भी मॉड्यूल की खराबी का संकेत देती हैं.
Q4: क्या A06B-6079-H101 को बदलने के लिए सीएनसी पैरामीटर में बदलाव की आवश्यकता है?
एक समान के लिए समान एसवीएम1-12 प्रकार ए / बी प्रतिस्थापन के लिए, कोई अक्ष पैरामीटर परिवर्तन की आवश्यकता नहीं है ️ मोटर प्रकार पैरामीटर और सर्वो लाभ सीएनसी के एसआरएएम में संग्रहीत होते हैं और मॉड्यूल स्वैप से प्रभावित नहीं होते हैं।सत्यापित अक्ष संख्या असाइनमेंट और कनेक्शन चालू करने से पहले मूल स्थापना से मेल खाते हैं.
Q5: A06B-6079-H101 का स्रोत कहां से आता है?
FANUC अल्फा मॉड्यूल के बाद के बाजार के माध्यम से A06B-6079 श्रृंखला का एक बड़ा स्थापित आधार है और विशेषज्ञ सीएनसी ड्राइव डीलरों, विनिमय कार्यक्रमों,और मरम्मत सेवाएंH101 (SVM1-12 प्रकार A/B) की पुष्टि करें और CX5 बैटरी पोर्ट विन्यास (एक या दो) निर्दिष्ट करें यदि आपूर्तिकर्ता इस जानकारी का अनुरोध करता है।
