निवेश आउटपुट मॉड्यूल
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6SL3130-6TE23-6AA3 |

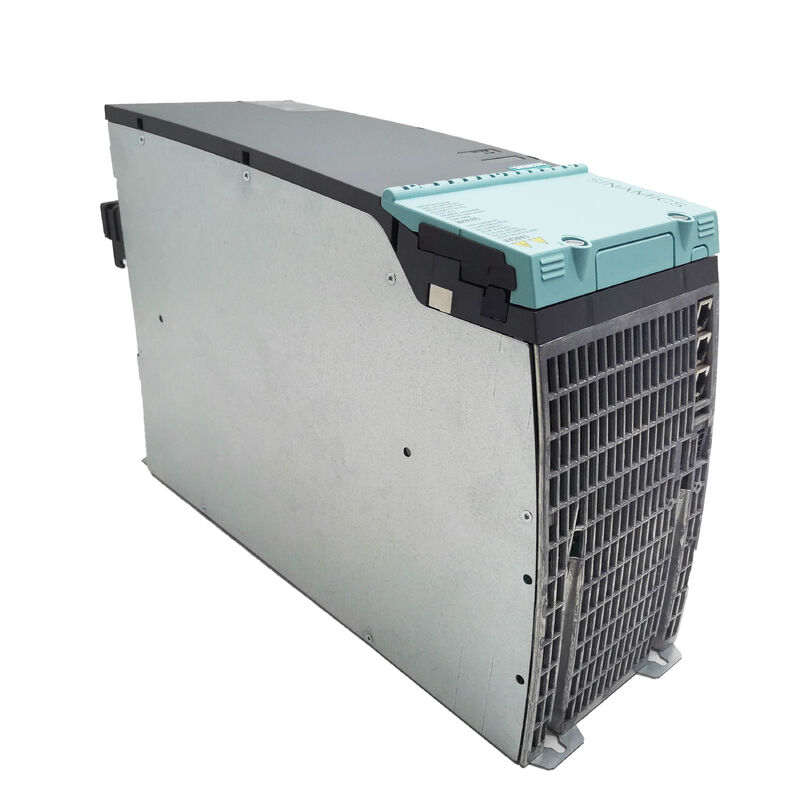

6SL3130-6TE23-6AA3 सीमेंस के SINAMICS S120 बुकसाइज ड्राइव सिस्टम से 36 किलोवाट का स्मार्ट लाइन मॉड्यूल है - इनफीड मॉड्यूल जो ड्राइव समूह में सभी कनेक्टेड S120 मोटर मॉड्यूल के लिए तीन-चरण 380-480V AC मेन को 600V DC बस में परिवर्तित करता है। एक स्मार्ट लाइन मॉड्यूल संपूर्ण मल्टी-एक्सिस ड्राइव स्टैक का समर्थन करता है; कैबिनेट में प्रत्येक मोटर मॉड्यूल इस सामान्य बस से अपनी डीसी शक्ति प्राप्त करता है।
स्मार्ट लाइन मॉड्यूल एक गैर-विनियमित वास्तुकला का उपयोग करते हैं: आने वाले एसी-टू-डीसी रूपांतरण के लिए एक डायोड ब्रिज, आईजीबीटी के माध्यम से लाइन-कम्यूटेटेड पुनर्योजी प्रतिक्रिया के साथ। यह एक्टिव लाइन मॉड्यूल (एएलएम) से अलग है जो पूरी तरह से नियंत्रित आईजीबीटी रेक्टिफायर का उपयोग करता है। स्मार्ट लाइन मॉड्यूल 100% निरंतर पुनर्योजी प्रतिक्रिया क्षमता प्रदान करता है - गति कम करने वाली मोटरों से ब्रेकिंग ऊर्जा गर्मी के रूप में नष्ट होने के बजाय एसी आपूर्ति ग्रिड में लौट आती है। 36 किलोवाट वैरिएंट पर, इस पुनर्योजी क्षमता को पैरामीटराइजेशन द्वारा निष्क्रिय किया जा सकता है जब एप्लिकेशन को इसकी आवश्यकता नहीं होती है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | 6SL3130-6TE23-6AA3 |
| शृंखला | सिनामिक्स S120 |
| प्रकार | स्मार्ट लाइन मॉड्यूल |
| प्रारूप | किताब का आकार |
| एसी इनपुट | 3-चरण 380-480V, 50/60Hz |
| डीसी आउटपुट | 600V, 60A |
| शक्ति दर्ज़ा | 36 किलोवाट |
| शीतलक | आंतरिक वायु |
| इंटरफ़ेस | ड्राइव-CliQ |
| आईपी रेटिंग | आईपी20 |
| DIMENSIONS | 381 × 150 × 278 मिमी |
| वज़न | ~10.7 किग्रा |
6SL3130-6TE23-6AA3 जहाजों में DRIVE-CLiQ केबल शामिल है - मानक अंतर-मॉड्यूल केबल जो ड्राइव स्टैक में आसन्न S120 बुकसाइज़ घटकों को जोड़ता है। DRIVE-CLiQ सीमेंस का मालिकाना डिजिटल इंटरफ़ेस है जो सभी S120 मॉड्यूल में इलेक्ट्रॉनिक पहचान, पैरामीटर एक्सचेंज और डायग्नोस्टिक डेटा ट्रांसफर को जोड़ता है। नियंत्रण इकाई स्टार्टअप पर प्रत्येक कनेक्टेड मॉड्यूल की इलेक्ट्रॉनिक टाइप प्लेट को स्वचालित रूप से पढ़ती है, मैन्युअल प्रविष्टि के बिना हार्डवेयर की पहचान करती है।
स्मार्ट लाइन मॉड्यूल मानक टीएन/टीटी ग्राउंडेड सिस्टम और गैर-ग्राउंडेड आईटी सिस्टम से जुड़ता है। आंतरिक पंखे और शीतलन प्रणाली के लिए, ड्राइव को कैबिनेट स्थापना में मॉड्यूल के ऊपर और नीचे पर्याप्त वायु प्रवाह निकासी की आवश्यकता होती है। बाहरी कूलिंग वेरिएंट (जो कैबिनेट रियर पैनल के माध्यम से हीटसिंक से गुजरते हैं) के विपरीत, यह आंतरिक कूलिंग संस्करण कैबिनेट एयरस्पेस के भीतर सभी थर्मल अपव्यय का प्रबंधन करता है।
| विशेषता | स्मार्ट लाइन मॉड्यूल (यह इकाई) | सक्रिय लाइन मॉड्यूल |
|---|---|---|
| सही करनेवाला | डायोड ब्रिज | नियंत्रित आईजीबीटी |
| डीसी आउटपुट | गैर-विनियमित (~600V DC) | विनियमित स्थिरांक |
| उत्थान | आईजीबीटी के माध्यम से लाइन-कम्यूटेट किया गया | पूर्णतः नियंत्रित |
| हार्मोनिक्स | उच्चतर (कोई सक्रिय पीएफसी नहीं) | निचला |
| लागत | निचला | उच्च |
उन अनुप्रयोगों के लिए जहां निरंतर डीसी बस वोल्टेज और कम हार्मोनिक विरूपण प्राथमिकताएं हैं, सक्रिय लाइन मॉड्यूल उचित विकल्प है। अधिकांश मानक मल्टी-एक्सिस ऑटोमेशन अनुप्रयोगों के लिए जहां लागत और ऊर्जा वसूली मुख्य चालक हैं, स्मार्ट लाइन मॉड्यूल कम सिस्टम लागत पर सही प्रदर्शन प्रदान करता है।
Q1: S120 सिस्टम में स्मार्ट लाइन मॉड्यूल और एक्टिव लाइन मॉड्यूल के बीच क्या अंतर है?
स्मार्ट लाइन मॉड्यूल गैर-विनियमित डीसी आउटपुट और आईजीबीटी-आधारित लाइन-कम्यूटेटेड पुनर्जनन के साथ एसी-टू-डीसी रूपांतरण के लिए एक निष्क्रिय डायोड ब्रिज का उपयोग करता है। सक्रिय लाइन मॉड्यूल विनियमित डीसी आउटपुट, कम हार्मोनिक विरूपण और एकता पावर फैक्टर के लिए पूरी तरह से नियंत्रित आईजीबीटी कनवर्टर का उपयोग करता है। स्मार्ट लाइन मॉड्यूल अधिक किफायती है; सक्रिय लाइन मॉड्यूल सटीक डीसी बस विनियमन या सख्त बिजली गुणवत्ता आवश्यकताओं की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
Q2: क्या 6SL3130-6TE23-6AA3 में DRIVE-CLiQ केबल शामिल है?
हाँ। बुकसाइज़ स्टैक में आसन्न S120 मॉड्यूल से कनेक्ट करने के लिए DRIVE-CLiQ इंटर-मॉड्यूल केबल 6SL3130-6TE23-6AA3 के साथ शामिल है। गैर-आसन्न घटकों या नियंत्रण इकाई के लिए केबलों को अलग से ऑर्डर किया जाना चाहिए।
Q3: एक 6SL3130-6TE23-6AA3 से कितने मोटर मॉड्यूल जोड़े जा सकते हैं?
संख्या 36 किलोवाट निरंतर बिजली क्षमता और 60A डीसी आउटपुट द्वारा सीमित है। एक ही डीसी बस से जुड़े सभी मोटर मॉड्यूल की निरंतर डीसी बिजली की मांग का योग करें। कुल 36 किलोवाट से अधिक नहीं होना चाहिए। पुनर्योजी शिखर भार को मॉड्यूल की फीडबैक क्षमता द्वारा अलग से नियंत्रित किया जाता है।
Q4: क्या इस मॉड्यूल पर पुनर्योजी फीडबैक को अक्षम किया जा सकता है?
हाँ। 36 किलोवाट स्मार्ट लाइन मॉड्यूल पर, पुनर्योजी फीडबैक डिफ़ॉल्ट रूप से सक्रिय है और इसे STARTER या TIA पोर्टल के माध्यम से पैरामीटराइजेशन द्वारा निष्क्रिय किया जा सकता है। इसे तभी अक्षम करें जब एप्लिकेशन को विशेष रूप से इसकी आवश्यकता हो - पुनर्जनन के बिना ब्रेकिंग ऊर्जा आपूर्ति ग्रिड में लौटने के बजाय ब्रेकिंग प्रतिरोधों के माध्यम से नष्ट हो जाती है।
Q5: आंतरिक शीतलन संस्करण पर कौन सी कैबिनेट स्थापना आवश्यकताएँ लागू होती हैं?
वायु प्रवाह के लिए मॉड्यूल के ऊपर और नीचे न्यूनतम 100 मिमी की निकासी। मॉड्यूल को लंबवत रूप से स्थापित किया जाना चाहिए। पूर्ण रेटेड आउटपुट के लिए कैबिनेट परिवेश का तापमान 0-40 डिग्री सेल्सियस के भीतर बनाए रखा जाना चाहिए। 40°C से ऊपर, SINAMICS S120 हार्डवेयर इंस्टालेशन मैनुअल के अनुसार व्युत्पन्न लागू होता है। आंतरिक पंखा एक घिसी-पिटी चीज़ है - रखरखाव कार्यक्रम के अनुसार निरीक्षण करें और बदलें।
