| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A02B-0301-B801 |
भाग संख्याःA02B-0301-B801निर्माता:FANUC निगम (जापान)उत्पाद लाइनःFANUC सीरीज 0i ️ 0i-B पीढ़ीवैरिएंटः0i मटे-टीबी (टार्च/टर्निंग प्लेटफॉर्म)कार्यःपूर्ण सीएनसी प्रणाली नियंत्रण इकाई ️ मुख्य सीपीयू बोर्ड, एफएसएसबी सर्वो इंटरफेस, पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) युक्त केंद्रीय हार्डवेयर असेंबली,और वैकल्पिक प्लग-इन कार्ड (ग्राफिक्स) के लिए प्रावधान, RAM, ROM) के रूप में मशीन उपकरण निर्माता द्वारा निर्दिष्टमुख्य सीपीयू कार्डःA16B-3200-0495 ️ अक्ष नियंत्रण, धुरी नियंत्रण, पीएमसी सीढ़ी निष्पादन, कार्यक्रम भंडारण और सिस्टम मेमोरी ले जाने वाला प्रोसेसर बोर्डसर्वो इंटरफेस:FSSB (FANUC सीरियल सर्वो बस) FANUC αi/βi सीरीज़ के सर्वो एम्पलीफायरों के लिए फाइबर ऑप्टिक हाई स्पीड सीरियल लिंकमशीन विन्यास (0i Mate-TB):घुमावदार मशीनें ️ कुल 4 नियंत्रित धुरी तक, 2-अक्ष समवर्ती रूपरेखा (मानक Mate-TB विन्यास के रूप में)स्थितिःलेगेसी 0i-B श्रृंखला (नए निर्माण से बंद; मरम्मत / नवीनीकृत / अधिशेष इकाइयों के रूप में उपलब्ध है)उत्पत्तिःजापानअनुप्रयोग:टर्न, टर्निंग सेंटर और टर्निंग मशीनों के लिए स्पेयर पार्ट्स की प्रतिस्थापन और रखरखाव मूल रूप से FANUC सीरीज 0i Mate-TB नियंत्रणों से लैस हैं, जो Mazak सहित मशीन उपकरण ब्रांडों में आम हैं,डूसन, तकिसावा, लीडवेल और 2000 के दशक के विभिन्न एशियाई और यूरोपीय लेथ निर्माता

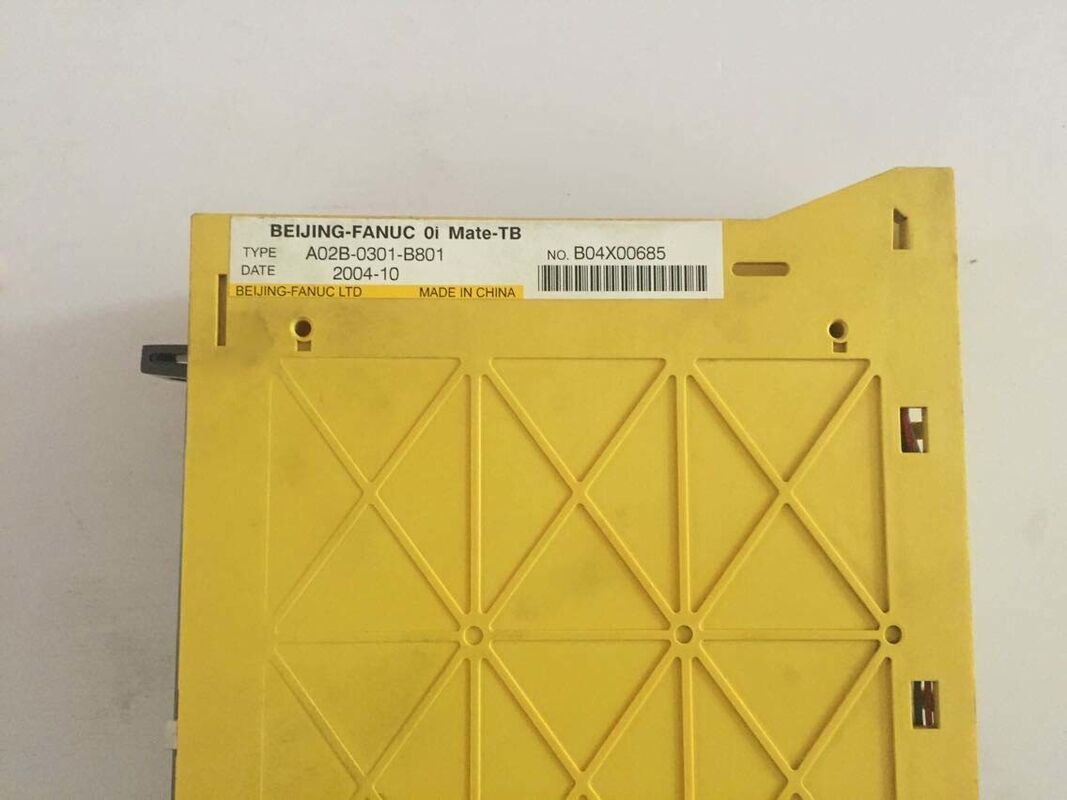

दFANUC A02B-0301-B801FANUC सीरीज़ 0i Mate-TB के लिए सिस्टम इकाई है, जो 2000 के दशक की शुरुआत से मध्य तक FANUC के कॉम्पैक्ट उच्च-प्रदर्शन सीएनसी परिवार के टर्निंग (लट) संस्करण है।प्रणाली इकाई नियंत्रक का मूल है: मुख्य सीपीयू बोर्ड, एफएसएसबी सर्वो इंटरफेस सर्किट्री, पीएमसी (मशीन सिग्नल प्रबंधन के लिए FANUC का एकीकृत पीएलसी) को एकीकृत करने वाली भौतिक विधानसभा,और वैकल्पिक कार्य कार्ड के लिए कनेक्शन बुनियादी ढांचा. नियंत्रण कक्ष में बाकी सब कुछ - ऑपरेटर पैनल, सर्वो एम्पलीफायर, स्पिंडल एम्पलीफायर, I/O इकाइयां - इस केंद्रीय इकाई से जुड़ती हैं।
"0i Mate" पदनाम पूर्ण 0i श्रृंखला का एक सुव्यवस्थित संस्करण दर्शाता है,पूर्ण 0i सॉफ्टवेयर वातावरण के साथ संगतता बनाए रखते हुए छोटी मशीनों में लागत प्रभावी एकीकरण के लिए अनुकूलित"-टीबी" इसके अलावा इस मोड़ने की मशीन संस्करण के रूप में पहचानता है, जो धुरी और धुरी नियंत्रण सॉफ्टवेयर के साथ पूर्व-संरचित है जो टर्न अनुप्रयोगों के लिए उपयुक्त है।एक विशिष्ट 0i Mate-TB टरथ इंस्टॉलेशन में, सिस्टम यूनिट 2 सर्वो अक्षों (X और Z) के साथ-साथ धुरी को नियंत्रित करती है, जिसमें वैकल्पिक सी-अक्ष (स्पिंडल इंडेक्सिंग) और वाई-अक्ष पैरामीटर और सॉफ्टवेयर विकल्पों के माध्यम से कॉन्फ़िगरेशन अपग्रेड के रूप में उपलब्ध हैं।
A02B-0301-B801 अब लगभग विशेष रूप से एक रखरखाव घटक के रूप में पाया जाता है जो 2000 के दशक में निर्मित और अभी भी उत्पादन सेवा में है।जब सिस्टम इकाई विफल हो जाती है, या जब एक पुराने 0i-B इकाई से एक बाद के संशोधन के लिए उन्नयन की आवश्यकता है,A02B-0301-B801 मशीनों के लिए उपयुक्त प्रतिस्थापन हार्डवेयर है जो मूल रूप से इस सटीक नियंत्रण पीढ़ी से लैस थे.
| पैरामीटर | मूल्य |
|---|---|
| श्रृंखला | FANUC 0i Mate-TB (0i-B पीढ़ी) |
| मुख्य सीपीयू | A16B-3200-0495 |
| सर्वो बस | FSSB (FANUC सीरियल सर्वो बस) |
| मशीन प्लेटफार्म | घुमावदार |
| नियंत्रित धुरी | 4 तक (2-अक्ष मानक) |
| पीएमसी | एकीकृत |
| वैकल्पिक कार्ड | ग्राफिक्स, रैम, रॉम (निर्माता द्वारा निर्दिष्ट) |
| स्थिति | विरासत अधिशेष/अधिशेष |
| उत्पत्ति | जापान |
FSSB (FANUC Serial Servo Bus) उच्च गति डिजिटल संचार लिंक है जो सीएनसी सिस्टम इकाई को FANUC सर्वो एम्पलीफायर (αi श्रृंखला SVM, βi श्रृंखला SVU) और धुरी एम्पलीफायर से जोड़ता है।पारंपरिक एनालॉग ± 10V गति संदर्भ संकेत और अलग एन्कोडर फीडबैक केबल के बजाय, एफएसएसबी इन सभी को एक एकल फाइबर ऑप्टिक केबल लूप से बदल देता है जो 4 एमबीपीएस की गति से चलता है। इस एकल लूप पर,सीएनसी स्थिति आदेश भेजता है और 0i Mate-TB स्थापना में सभी जुड़े धुरी के लिए स्थिति प्रतिक्रिया प्राप्त करता है, आम तौर पर एक्स-अक्ष, जेड-अक्ष, और धुरी एक सिंक्रनाइज़ेड संचार चक्र में।
एफएसएसबी मशीन के विद्युत कैबिनेट में वायरिंग जटिलता को काफी कम करता है। A three-axis lathe that previously required 9 signal cables between the CNC and the servo amplifiers (±10V speed reference and enable/alarm signals per axis) requires only 2 fibre-optic cables with FSSB — one from the system unit to the first amplifier, और बाद के एम्पलीफायरों के बीच एक डेज़ी-चेन लिंक। The fibre-optic medium is also inherently immune to the electromagnetic interference generated by the servo amplifiers' PWM switching — a practical benefit in the crowded electrical cabinets of CNC lathes.
मुख्य सीपीयू कार्ड A16B-3200-0495 A02B-0301-B801 सिस्टम यूनिट का प्रोसेसिंग ह्रदय है। यह कार्ड सीएनसी के मुख्य प्रोसेसर, प्रोग्राम और डेटा स्टोरेज के लिए सिस्टम DRAM,पावर हानि के कारण पैरामीटर और प्रोग्राम प्रतिधारण के लिए एसआरएएम बैटरी-समर्थित भंडारण, पीएमसी प्रोसेसर और इसकी सीढ़ी कार्यक्रम भंडारण, सर्वो अक्ष नियंत्रण डीएसपी और एफएसएसबी संचार इंटरफ़ेस।नियंत्रण प्रणाली की सूचना का विशाल बहुमत, धुरी नियंत्रण, कार्यक्रम निष्पादन, मशीन सीढ़ी स्कैनिंग ¥ इस एकल बोर्ड पर निष्पादित होता है।
मॉड्यूलर कार्ड आर्किटेक्चर विशिष्ट उपप्रणाली विफल होने पर बोर्ड स्तर पर लक्षित प्रतिस्थापन की अनुमति देता हैः यदि SRAM डेटा दूषित हो जाता है, तो मुख्य प्रोसेसर को परेशान किए बिना बैटरी को प्रतिस्थापित किया जा सकता है;यदि अक्ष नियंत्रण डीएसपी विफल हो जाता है जबकि अन्य कार्य बरकरार रहते हैं, बोर्ड स्तर की मरम्मत या प्रतिस्थापन पूरी प्रणाली इकाई को बदलने के बिना दोष को ठीक करता है।
FANUC का PMC (प्रोग्राम करने योग्य मशीन कंट्रोलर) एक पीएलसी है जो सीएनसी प्रणाली में एम्बेडेड है, जो सीढ़ी कार्यक्रम को सीएनसी के गति नियंत्रण कार्यों के समानांतर चलाता है।PMC मशीन के सभी गैर गति तर्क को संभालता है: दरवाजा इंटरलॉक सिग्नल, चिप कन्वेयर नियंत्रण, शीतलक पंप प्रबंधन, चक/tailstock हाइड्रोलिक तर्क, उपकरण टावर की स्थिति कमांड, सुरक्षा रिले निगरानी, ऑपरेटर पैनल दीपक नियंत्रण,और मैनुअल मोड के बीच स्विच, एमडीआई, और स्वचालित संचालन।
0i Mate-TB में, PMC सीढ़ी मुख्य सीपीयू कार्ड पर संग्रहीत है और मशीन उपकरण निर्माता के डिजाइन के लिए विशिष्ट है। जब एक A02B-0301-B801 सिस्टम यूनिट को स्पेयर के रूप में प्राप्त किया जाता है,इसमें मूल मशीन की पीएमसी सीढ़ी और सीएनसी पैरामीटर हो सकते हैं या इसे खाली किया जा सकता है. एक प्रतिस्थापन प्रणाली इकाई स्थापित करने से पहले, मशीन उपकरण निर्माता के पैरामीटर बैकअप और पीएमसी सीढ़ी बैकअप लोड किया जाना चाहिए।मशीन अपने उचित मशीन-विशिष्ट तर्क को निष्पादित नहीं कर सकती, भले ही सीएनसी हार्डवेयर काम कर रहा हो।
FANUC 0i-B श्रृंखला का उत्पादन लगभग 2000 के दशक के मध्य तक किया गया था, जब 0i-C और बाद में 0i-D ने वर्तमान पीढ़ी के रूप में इसकी जगह ली।0i-B नियंत्रण के साथ निर्मित मशीनें अब आम तौर पर 15-25 वर्ष पुरानी हैं, जिसका अर्थ है कि रखरखाव संगठनों को एक हार्डवेयर पीढ़ी को नेविगेट करना होगा जिसे FANUC अब नया नहीं बनाता है। 0i-B के लिए स्पेयर बोर्ड और सिस्टम यूनिट तीन चैनलों के माध्यम से उपलब्ध हैंःFANUC के स्वयं के स्पेयर पार्ट्स की सूची (घट रही है), विशेषज्ञ सीएनसी घटक डीलर और नवीनीकरणकर्ता जो परीक्षण किए गए अधिशेष स्टॉक को बनाए रखते हैं, और मरम्मत सेवाएं जो विफल बोर्डों को काम करने की स्थिति में बहाल करती हैं।
A02B-0301-B801 प्रणाली इकाई 2000 के दशक में कई लेथ निर्माताओं में इसकी व्यापक तैनाती के कारण अधिक व्यापक रूप से उपलब्ध 0i-B घटकों में से एक है। and maintenance engineers responsible for fleets of 0i-Mate-TB machines are advised to hold at least one tested spare system unit per machine type to avoid extended production downtime during a control failure.
प्रश्न 1: सिस्टम इकाई को स्पेयर के रूप में प्राप्त किया गया था। मशीन चलाने से पहले किन मापदंडों और डेटा को लोड करने की आवश्यकता है?
एक प्रतिस्थापन प्रणाली इकाई को मशीन के काम करने से पहले तीन सेट डेटा की आवश्यकता होती हैः सीएनसी सिस्टम पैरामीटर (मूल मशीन या मशीन उपकरण निर्माता दस्तावेज से पैरामीटर बैकअप,आमतौर पर मेमोरी कार्ड या RS-232) के माध्यम से लोड किया जाता है; पीएमसी सीढ़ी कार्यक्रम (मशीन-विशिष्ट पीएलसी तर्क, मूल नियंत्रण से बैकअप या मशीन निर्माता से प्राप्त);और वर्कपीस प्रोग्राम ऑफसेट और उपकरण ज्यामिति डेटा (मशीन ऑपरेटर के रिकॉर्ड से). सही PMC सीढ़ी के बिना, मशीन की सुरक्षा और इंटरलॉक तर्क काम नहीं करेगा। FANUC के 0i Mate-TB कमीशनिंग मैनुअल (B-63835EN) पैरामीटर बहाली प्रक्रिया का वर्णन करता है।
Q2: कौन से सर्वो एम्पलीफायर A02B-0301-B801 पर FSSB इंटरफ़ेस के साथ संगत हैं?
0i Mate-TB सिस्टम यूनिट FSSB के माध्यम से FANUC αi-सीरीज (SVM2, SVM3) और βi-सीरीज (SVU) सर्वो एम्पलीफायर मॉड्यूल से जुड़ती है।
एम्पलीफायर प्रकार को सर्वो मोटर विनिर्देशों (मोटर श्रृंखला, वर्तमान रेटिंग, एन्कोडर प्रकार) से मेल खाना चाहिए। αi एम्पलीफायरों को βi मोटर्स या इसके विपरीत के साथ मिश्रण करना आम तौर पर समर्थित नहीं है।
मशीन उपकरण निर्माता के विद्युत चित्र में एम्पलीफायर का सटीक प्रकार और अक्ष असाइनमेंट निर्दिष्ट है।
एक मौजूदा 0i Mate-TB मशीन में एक सर्वो एम्पलीफायर को बदलने पर, मूल एम्पलीफायर मॉडल से मिलान करना और यह सुनिश्चित करना कि FSSB नोड पता सही ढंग से सेट किया गया है, आवश्यक है।
Q3: क्या 0i Mate-TB A02B-0301-B801 को 0i-C या 0i-D कार्यक्षमता में अपग्रेड किया जा सकता है?
सीधे नहीं ️ A02B-0301-B801 हार्डवेयर 0i-B सॉफ़्टवेयर के लिए पीढ़ी-विशिष्ट है। 0i-B से 0i-C या 0i-D में अपग्रेड करने के लिए सिस्टम यूनिट और संभावित रूप से सर्वो एम्पलीफायरों को बदलने की आवश्यकता होती है,ऑपरेटर पैनल, और वर्तमान पीढ़ी के हार्डवेयर के साथ प्रदर्शित।
0i-B मशीनों के लिए FANUC के माइग्रेशन पथ में नियंत्रण प्रणाली का पूर्ण प्रतिस्थापन शामिल है। जबकि PMC सीढ़ी को 0i-B से 0i-D प्रारूप में इंजीनियरिंग प्रयास के साथ अनुकूलित किया जा सकता है,गति मापदंडों नए हार्डवेयर पर पुनः ट्यूनिंग की आवश्यकता.
इस प्रकार का नियंत्रण उन्नयन आम तौर पर एक महत्वपूर्ण पूंजी परियोजना है, न कि एक ड्रॉप-इन घटक स्वैप।
Q4: A02B-0301-B801 सिस्टम यूनिट की विफलता का सामान्य कारण क्या है और क्या बोर्ड स्तर पर मरम्मत संभव है?
सामान्य विफलता मोड में एसआरएएम बैटरी की विफलता (पावर चक्र में पैरामीटर और कार्यक्रम हानि का कारण) शामिल है।बिजली आपूर्ति खंड पर विफल इलेक्ट्रोलाइटिक कंडेन्सर (अस्थिर वोल्टेज और अनियमित अक्ष व्यवहार का कारण), विफल FSSB इंटरफेस ICs (सर्वो संचार त्रुटियों का कारण बनता है), और CPU कार्ड की फ्लैश मेमोरी पर भ्रष्ट बूट फर्मवेयर।विशेषज्ञ FANUC मरम्मत केंद्रों द्वारा बोर्ड स्तर की मरम्मत भौतिक पीसीबी क्षति को छोड़कर इन सभी को संबोधित करती है.
A16B-3200-0495 सीपीयू कार्ड सबसे आम तौर पर मरम्मत की जाने वाली उप-समारोह है।
FANUC द्वारा अधिकृत सर्विस सेंटर और स्वतंत्र विशेषज्ञ मरम्मत कारखाने (DNC Electronics, MRO Electric,और विभिन्न क्षेत्रों में समकक्ष कंपनियां) परीक्षण किए गए नवीनीकृत सिस्टम इकाइयों और बोर्ड मरम्मत सेवाओं की पेशकश करते हैं.
Q5: सिस्टम यूनिट को चलती मशीन से निकालने से पहले कौन सी बैकअप प्रक्रिया करनी चाहिए?
सिस्टम यूनिट को निकालने से पहले, सभी सीएनसी मापदंडों का बैकअप बनाएं (SYSTEM → PARAM → OPRT → (PUNCH) मेनू के माध्यम से या PCMCIA कार्ड स्लॉट से RS-232 के माध्यम से मेमोरी कार्ड पर बैकअप);पीएमसी सीढ़ी कार्यक्रम (पीएमसी स्क्रीन के माध्यम से समर्थित), LADDER → OPRT → SAVE); सभी वर्कपीस ऑफसेट, टूल ज्यामिति डेटा, और मैक्रो चर (OFFSET → OPRT → PUNCH अनुक्रम के माध्यम से) ।
इसके अतिरिक्त, एफएसएसबी एम्पलीफायर असाइनमेंट टेबल रिकॉर्ड करें. इन बैकअप को दो अलग स्थानों (मेमोरी कार्ड और पीसी) में स्टोर करें. इस डेटा के बिना,हार्डवेयर परिवर्तन के बाद मशीन को अपनी परिचालन स्थिति में बहाल करने के लिए मशीन बिल्डर के समर्थन की आवश्यकता होती है और घंटों के बजाय दिन लग सकते हैं.
